FT232H

FT232H
基本信息
描述:高速单通道USB转UART/FIFO的芯片
厂商:FTDI
器件类别:接口

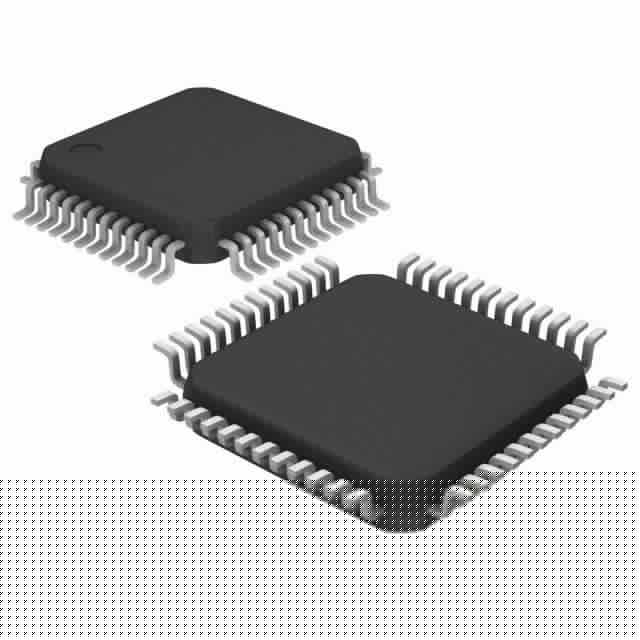

产品图片
引脚图
产品特性

具有多种配置的单通道 USB到串行/并行端口。整个 USB协议处理在芯片上。不需要 USB特定固件编程。 USB2.0高速(480Mbits/秒)和全速(12Mbits/秒)兼容。多协议同步串行引擎( MPSSE)简化同步串行协议( USB到 JTAG,I2C, SPI)

主要参数

RD#和 WR#频闪高度集成设计的 Bit- bang模式接口选项包括 VCORE的5V到3.3/+1.8V LDO稳压器,集成 POR功能的异步串行 UART接口选项,全硬件握手和调制解调器接口信号。 完全辅助的硬件或 X- On/ X- Off软件握手。 UART接口支持7/8位数据,1/2停止位,奇数/偶数/标记/空间/无奇偶校验。 自动传输启用控制RS485串行应用程序使用 TXDEN引脚。 操作模式配置和 USB描述字符串可配置在外部 EEPROM通过 USB接口。 可配置 I/ O驱动器的强度(4、8、12或16mA)和旋转速度。 低操作和 USB暂停电流。支持自供电,总线供电和大功率总线供电 USB配置。 UHCI/ OHCI/ EHCI主机控制器兼容。 USB批量数据传输模式(512字节包高速模式)。 +1.8V(芯片核心)+3.3V I/ O接口(+5V容错)将工业运行温度范围从-40℃扩展到85℃。 紧凑的48引脚无铅 LQFP或 QFN包可配置 ACBUS I/ O

产品应用

单芯片的 USB UART(RS232,RS422或RS485) USB FIFO USBFT1248 USB JTAG USB SPI USB I2c Bit- Bang USB高速串行接口 USB目标 CPU接口(内存) USB仪器 USB工业控制 USB叙事诗控制 USBMP3播放器接口 USB闪存读卡器/作家机顶盒 USB接口 USB数码相机接口 USB条形码阅读器

封装

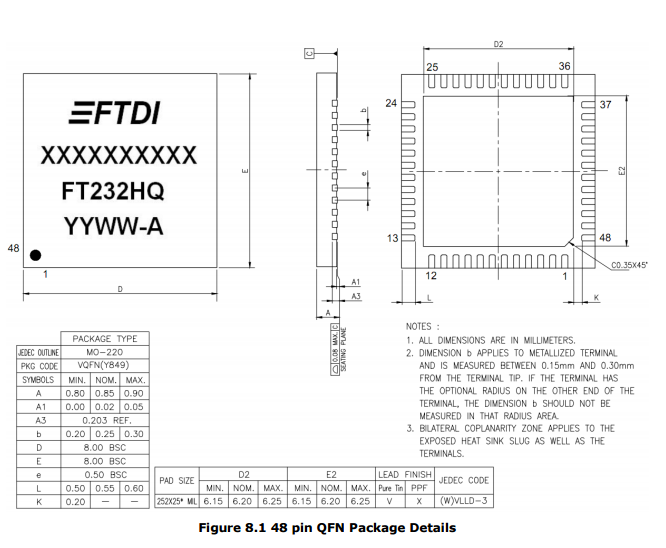

封装1:48 pin QFN Package

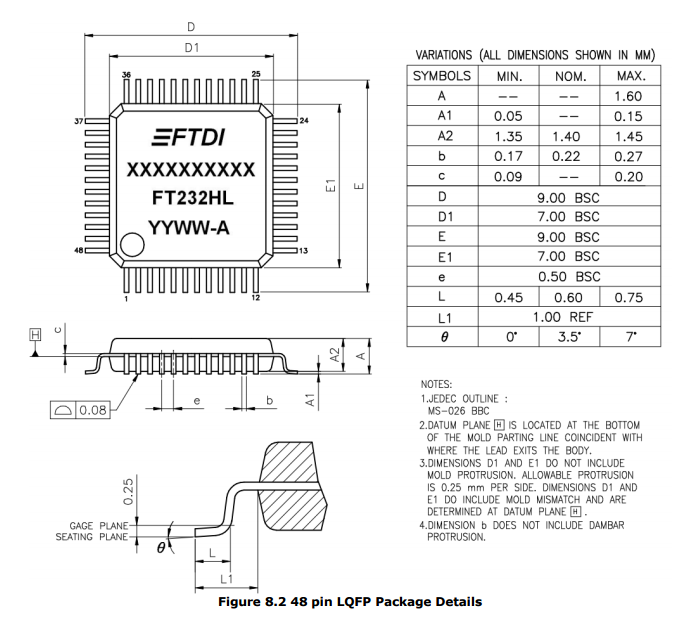

封装2:48 pin LQFP Package
设计工具
库/模型
CAD库文件
SnapEDA库
FT232HL-REEL
Ic, Interface; Usb Hi-Speed To Uart/Fifo/Spi/Jtag, I2c; 1.8v-5.25v; 25ma; Lqfp-48
FT232HL
Lqfp48
FT232HQ-REEL
IC HS USB TO UART/FIFO 48QFN
设计参考
车辆乘员检测参考设计
参考设计简述

该参考设计演示了如何使用 AWR1642(具有集成 DSP的单芯片毫米波传感器)作为车辆乘员检测传感器,实现车内生命形式检测。该设计提供了一个在 C674xDSP 上运行的参考处理链,可生成热图来检测 ±60 度视场 (FOV) 内的生命形式。

系统框图
成品图片
