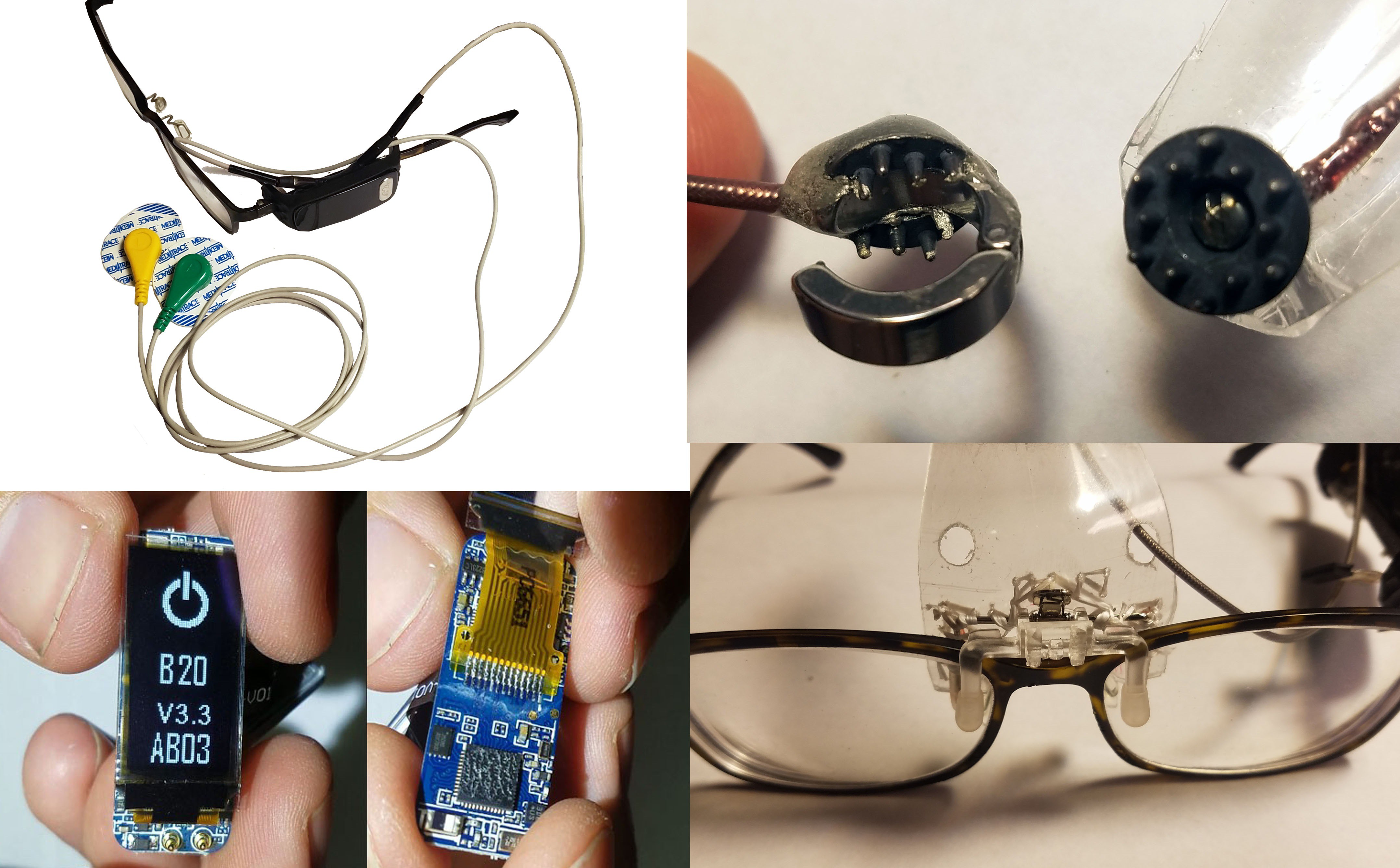

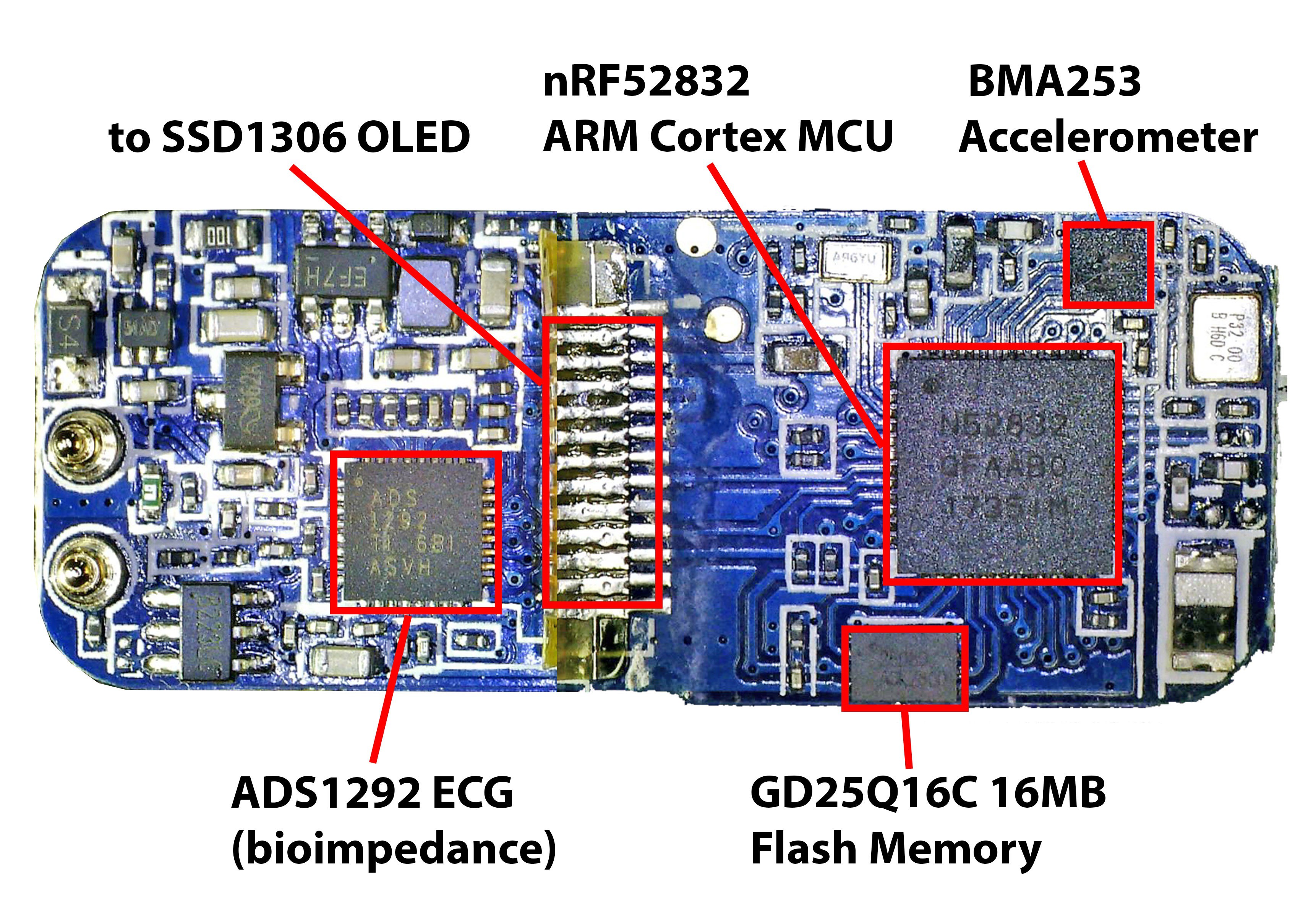

描述：B20 健身跟踪器包含 ADS1292 生物阻尼传感器，可用于简单的心电图、EMG 和 EEG 传感。它还包含一个nRF52832ARM Cortex M4处理器，可以很容易地编程与Arduino。蓝牙、OLED 显示屏、加速度计、光学 HR 传感器和振动电机 -只需 35 美元，外形小件 - 对于简单的 ECG/EG/EEG 项目来说，它是一个相当非凡的原型平台。几个月前，我举办了一个关于黑客神经斯基/马泰明德格夫EEG耳机的研讨会。尽管是一个超级著名的黑客，核心"集中"检测功能仍然是一个黑匣子后，这些年！我决定用 B20 复制此功能。我构建了一些EEG眼镜和一个Web蓝牙应用程序，它可以可视化来自设备的数据，并训练可导出的独立神经网络，以检测大脑状态 Mindflex 风格和一般人机接口。

代码

设备代码

B20 ECG 健身跟踪器规格

1 X B20 ECG 健身跟踪器

1 X EEG 干电极

1 X 带漂亮的插头的耳机

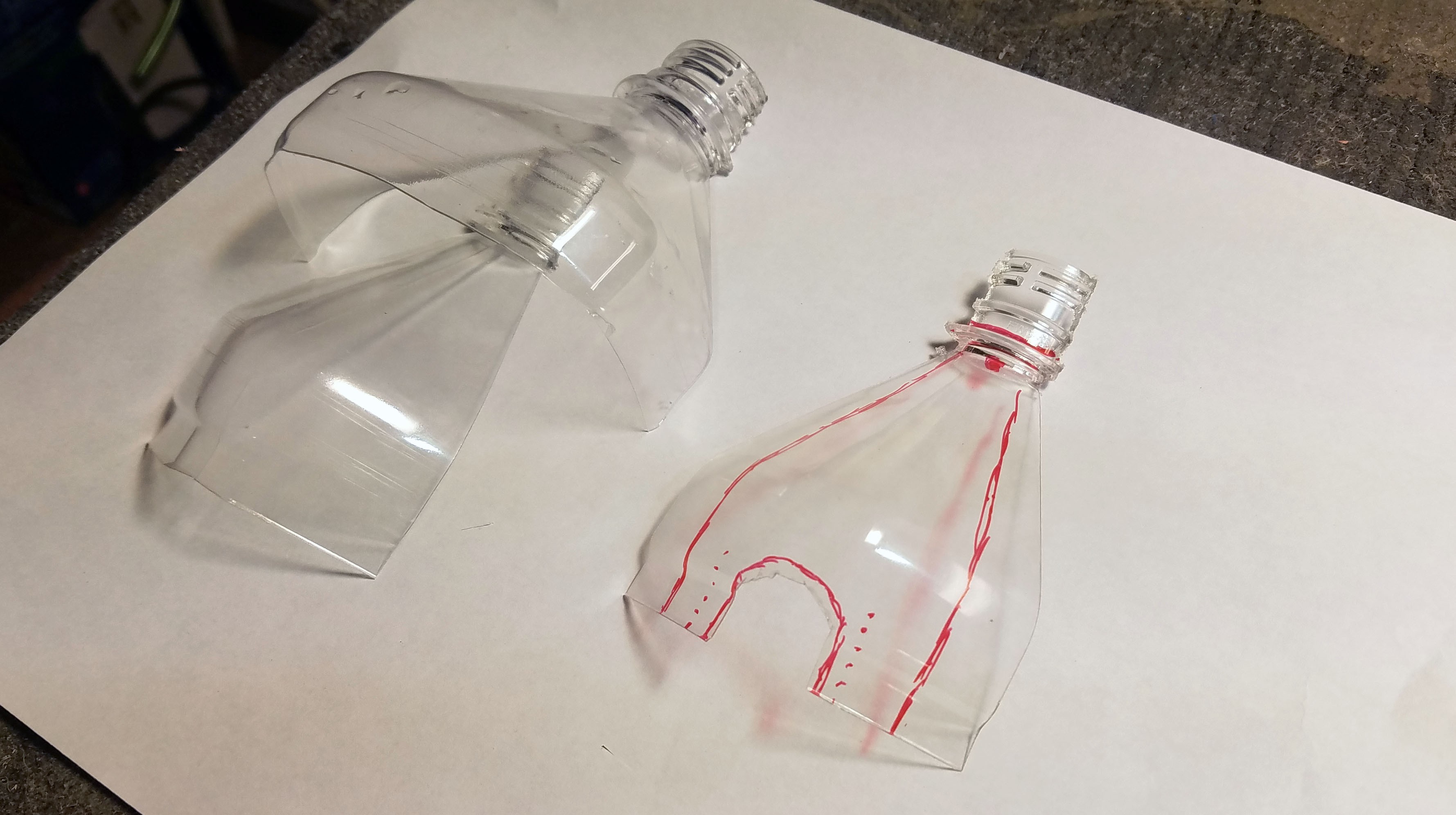

1 X 斐济泉水 2 升瓶 （必须是斐济）

1 X 夹在太阳眼镜上

1 X 耳环上的夹子

1 X 银导电环氧树脂

1 X 5 分钟环氧树脂

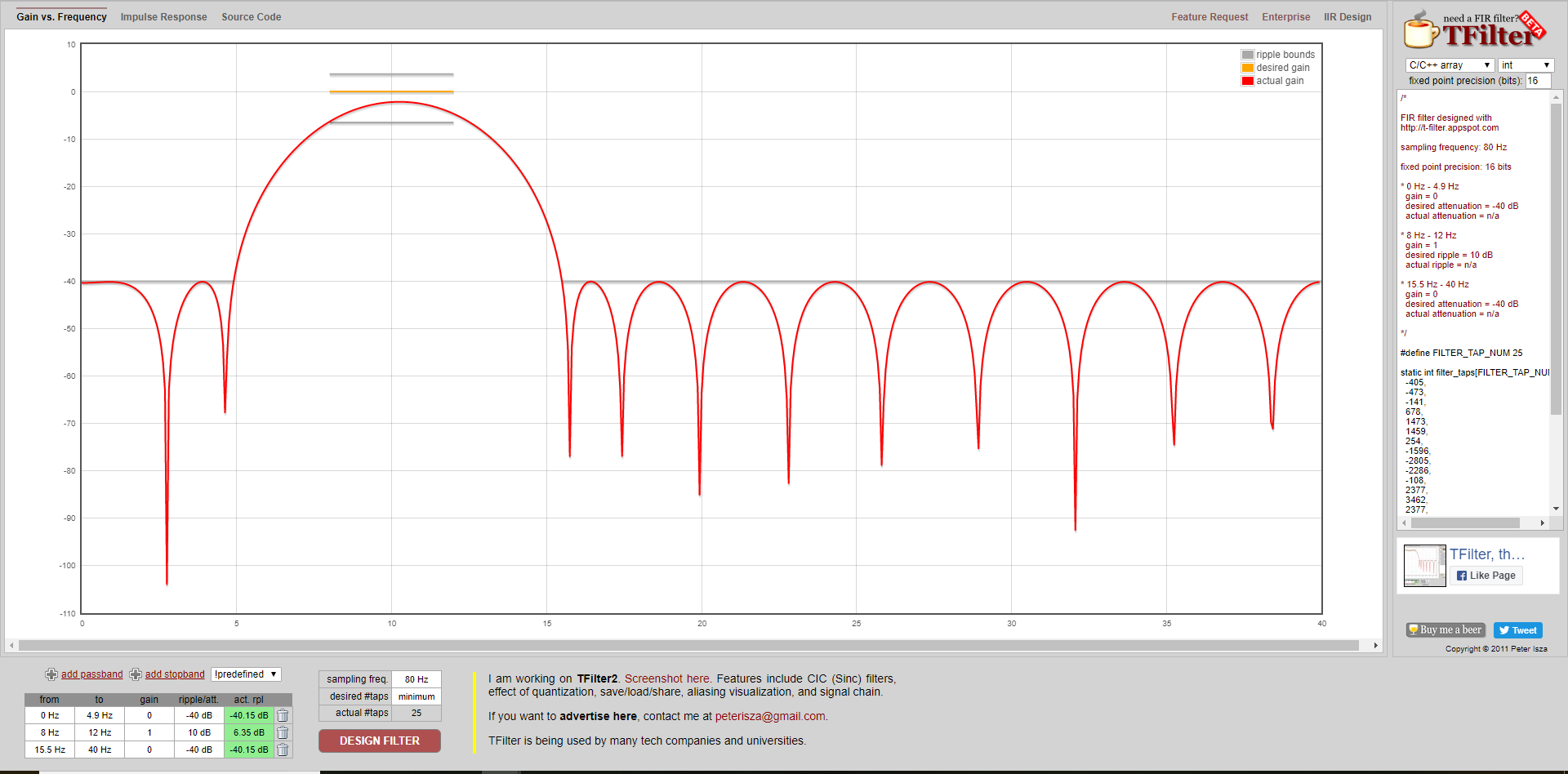

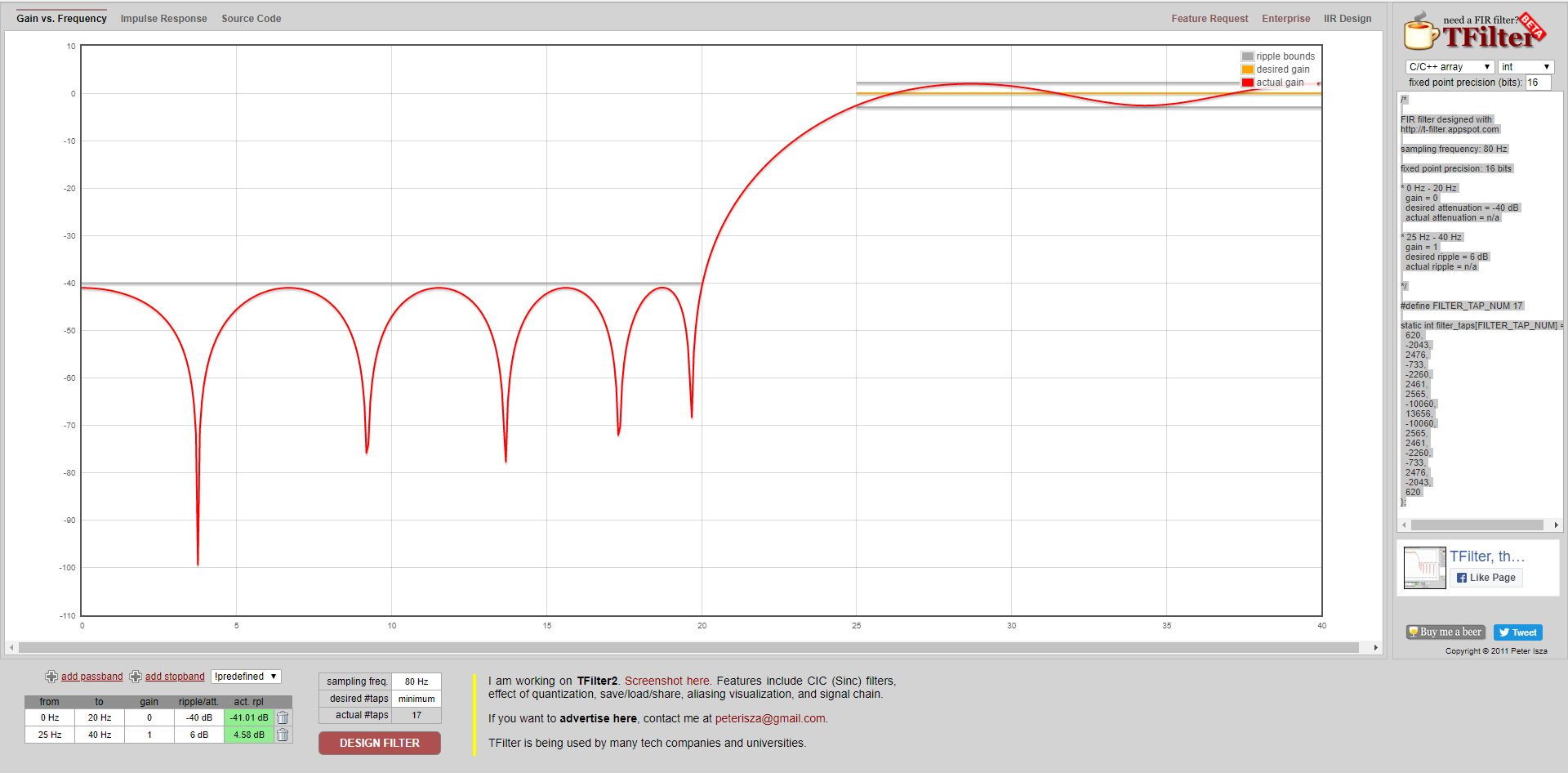

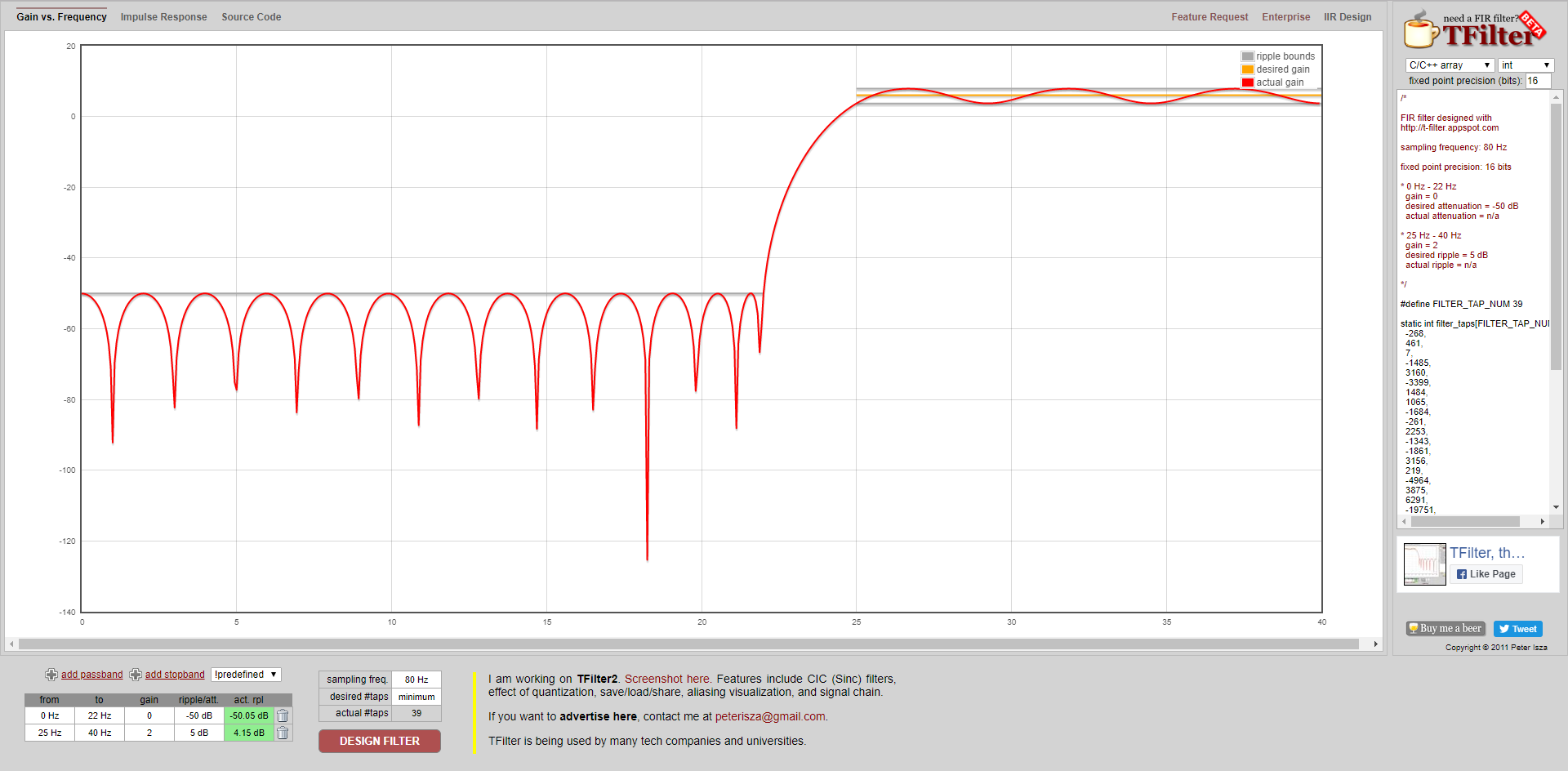

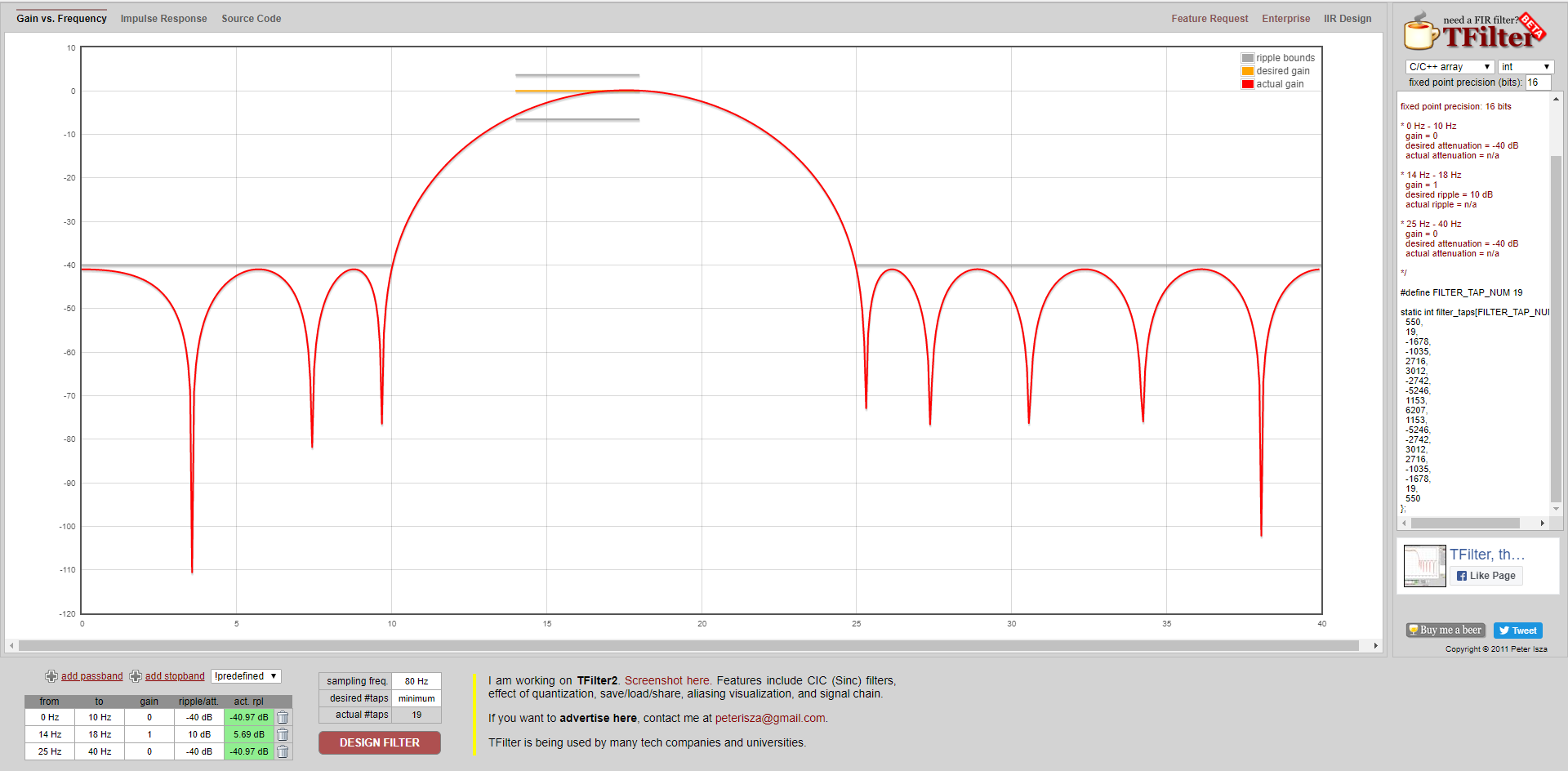

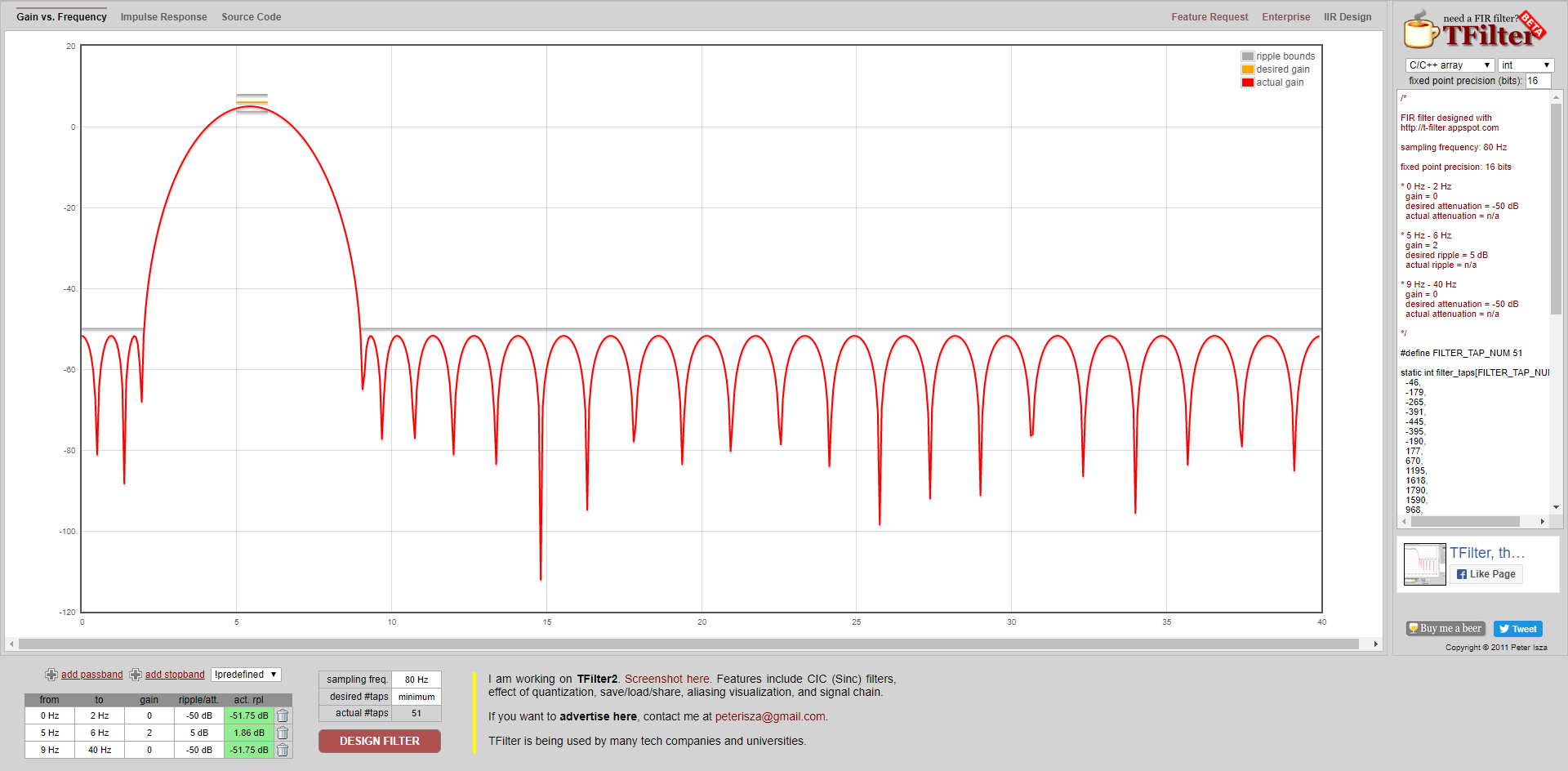

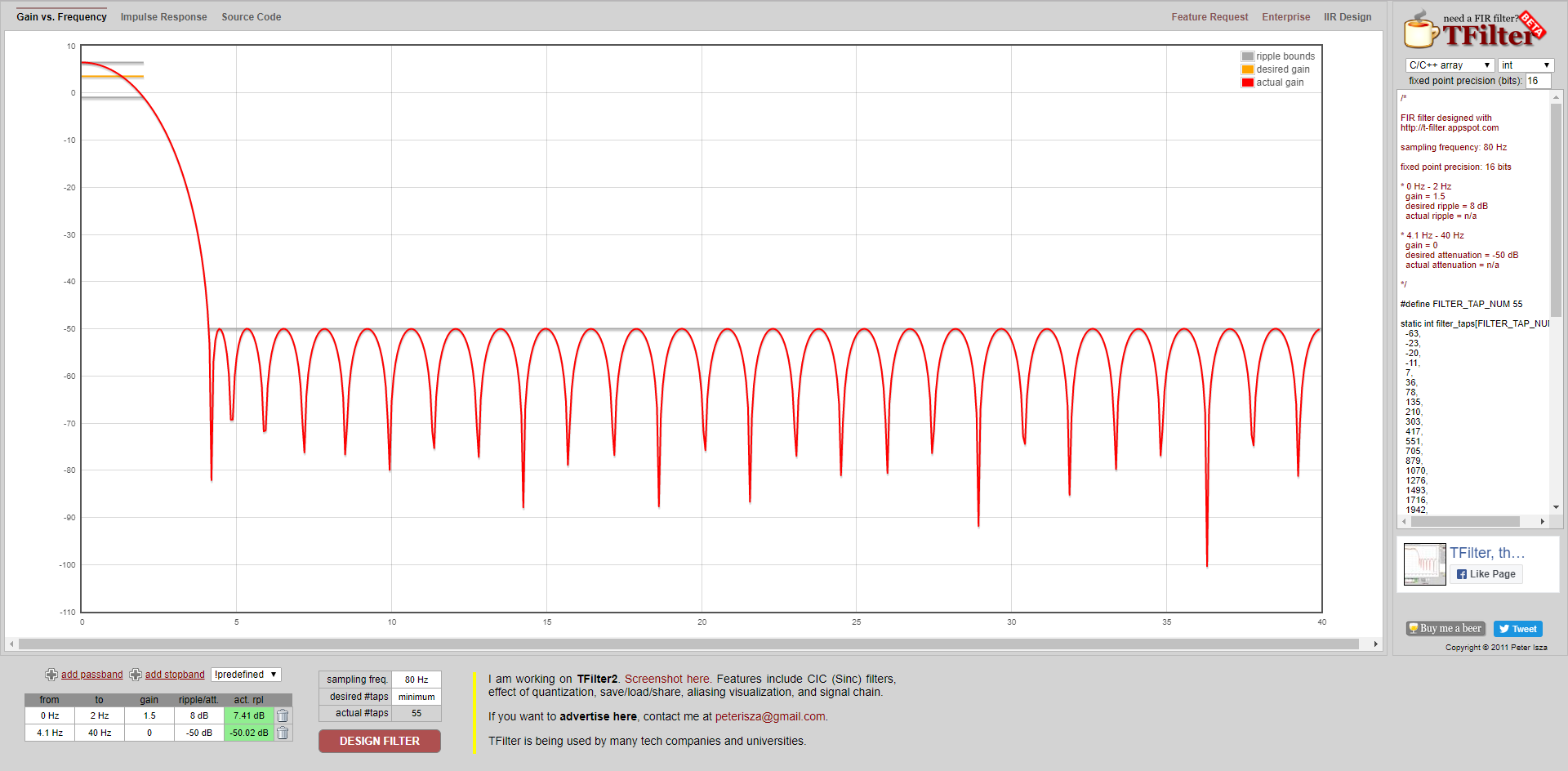

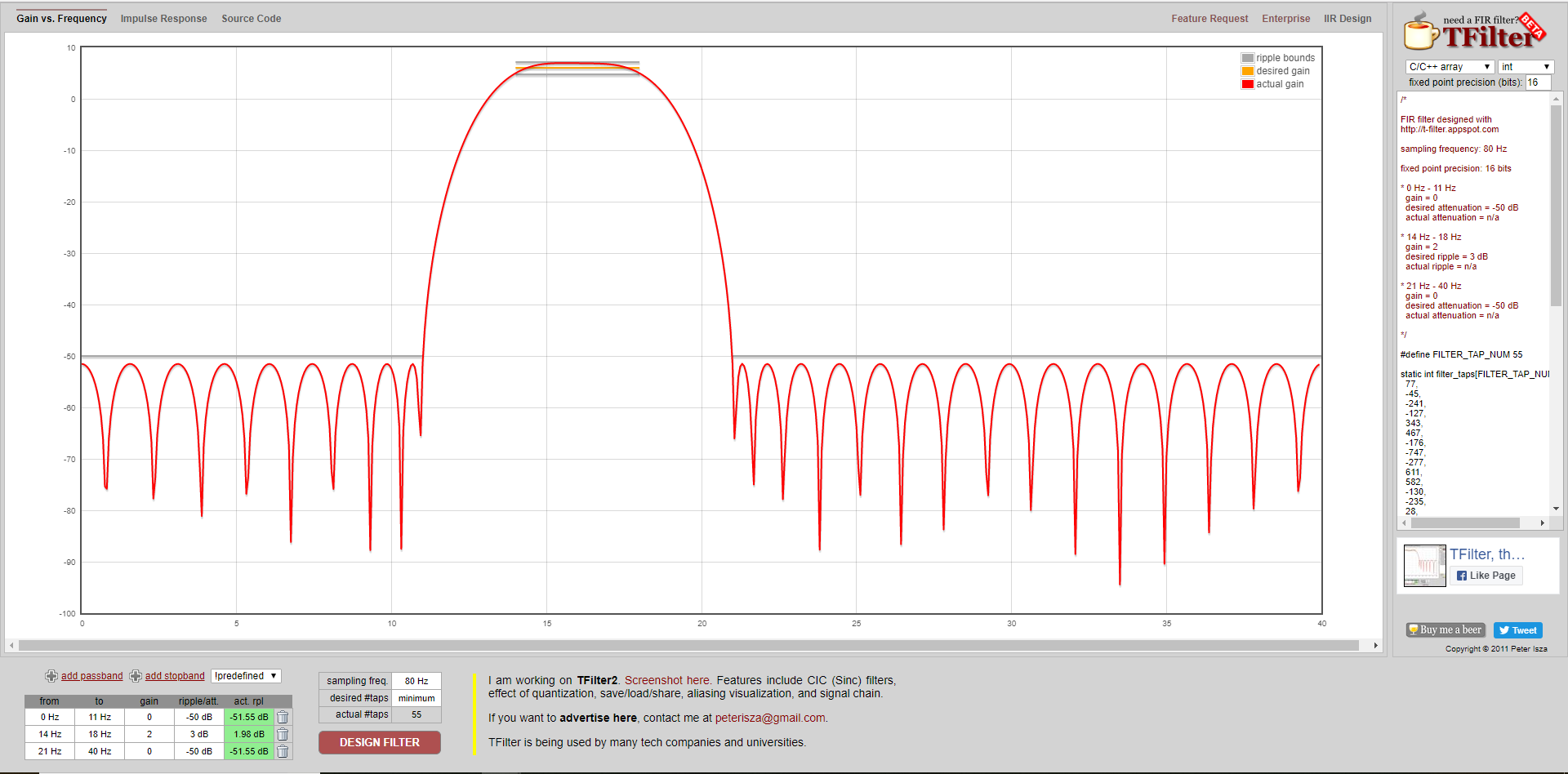

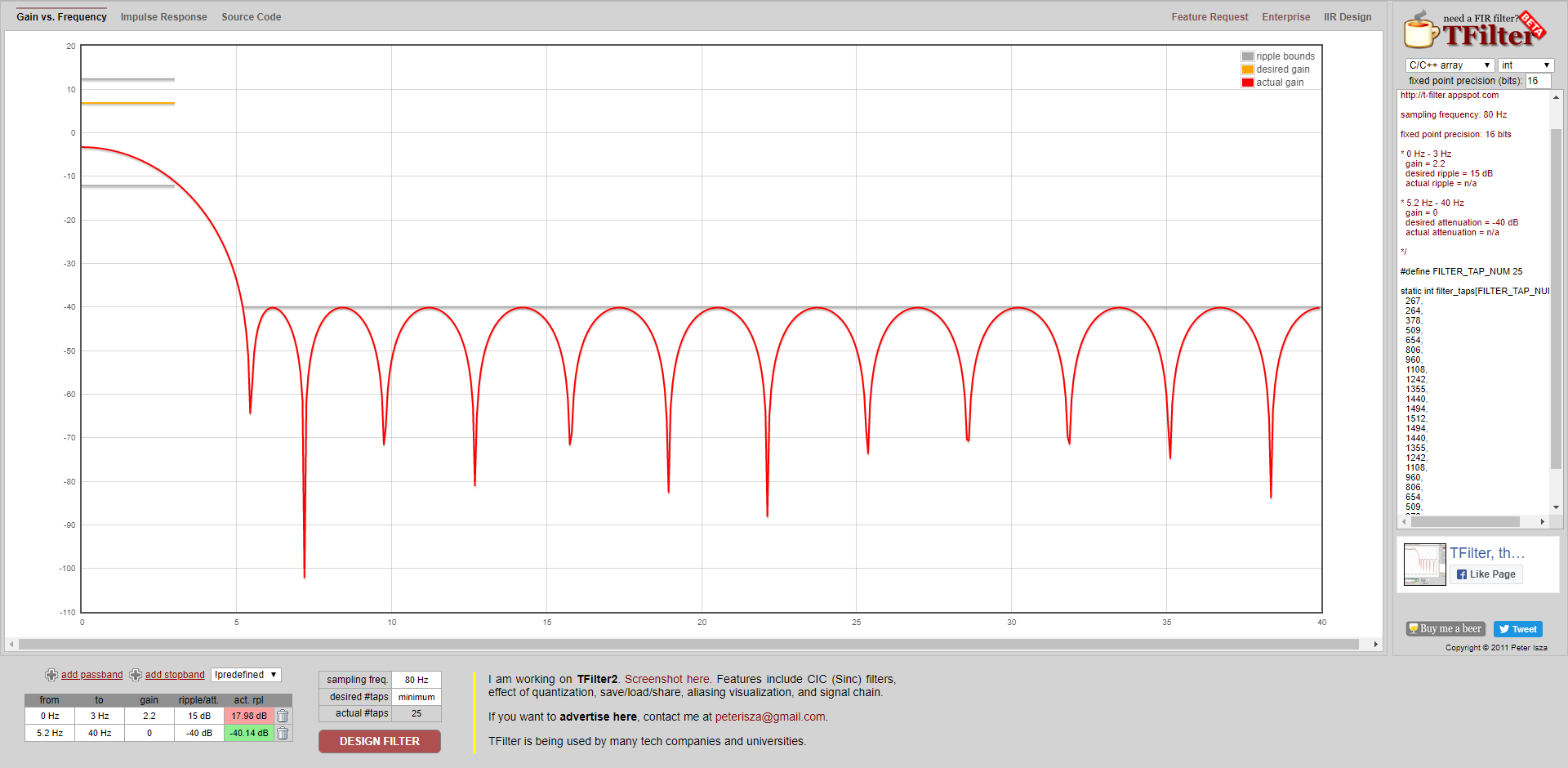

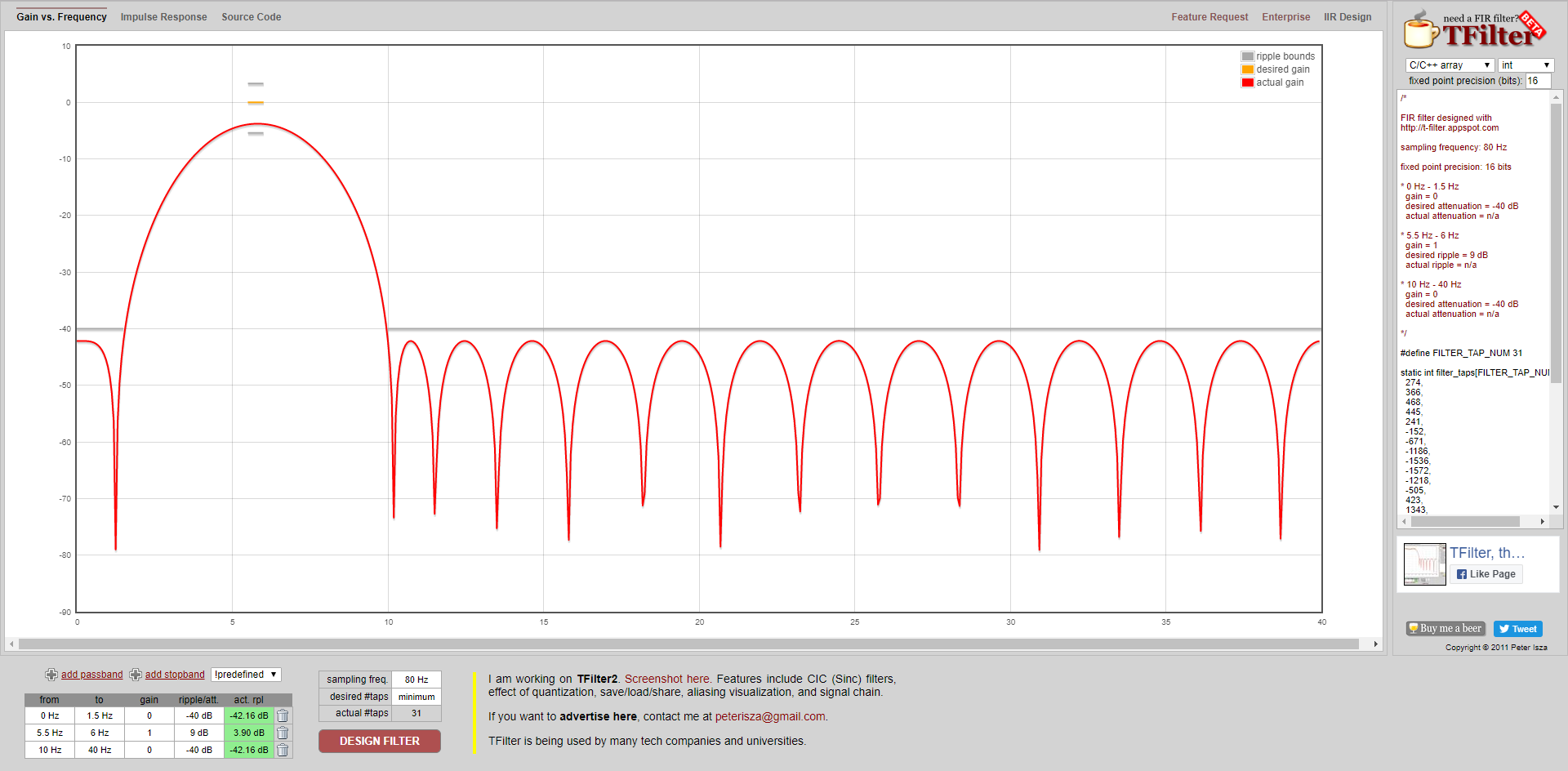

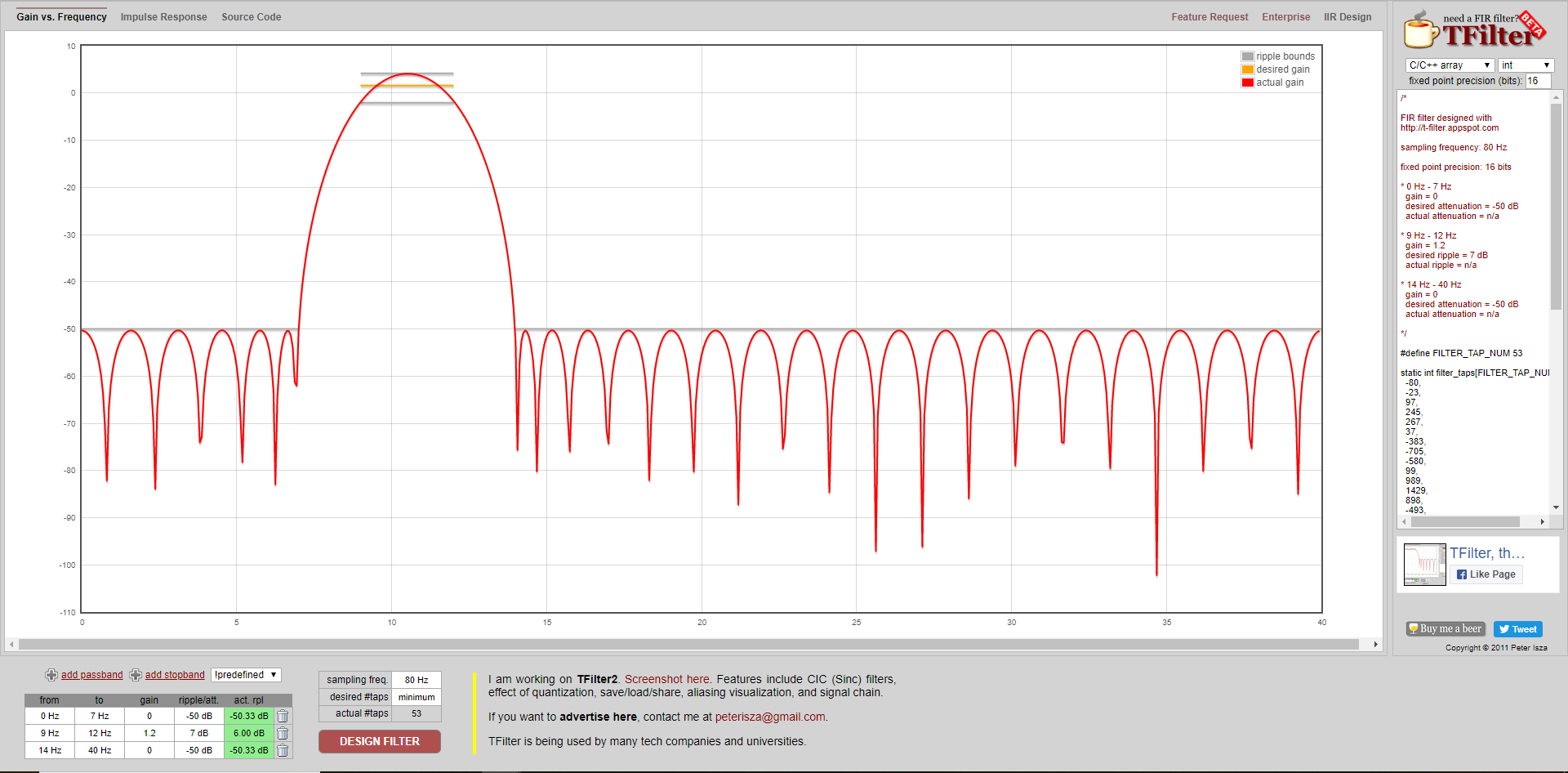

以下是 EEG 眼镜当前使用的 FIR 过滤器的屏幕截图，这些筛选器正在在线工具中生成：

增量（低分辨率）

增量（高分辨率）

泰塔（低分辨率）

泰塔（高分辨率）

阿尔法（低分辨率）

阿尔法（高分辨率）

测试版（低分辨率）

测试版（高分辨率）

EMG（低分辨率）

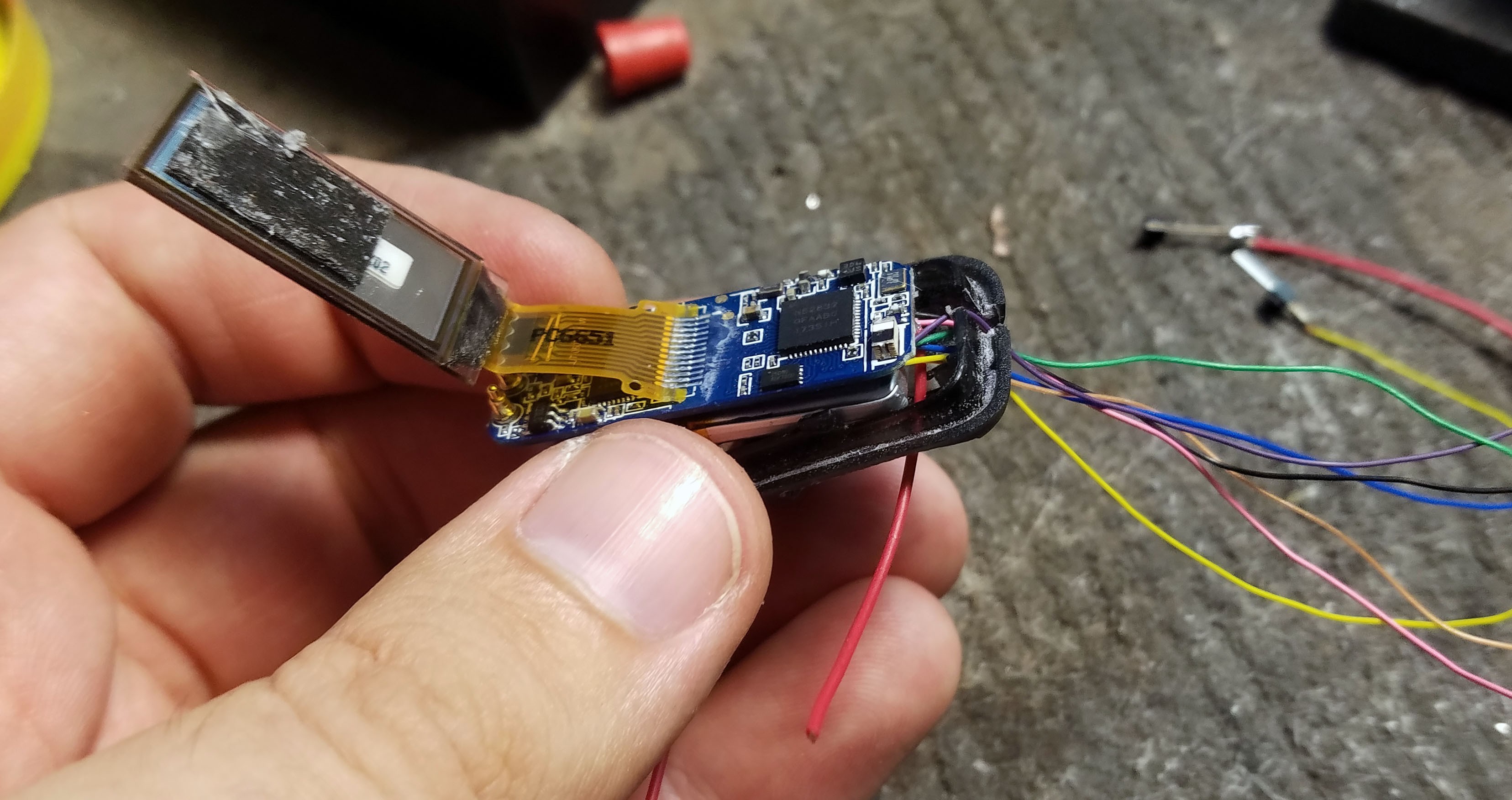

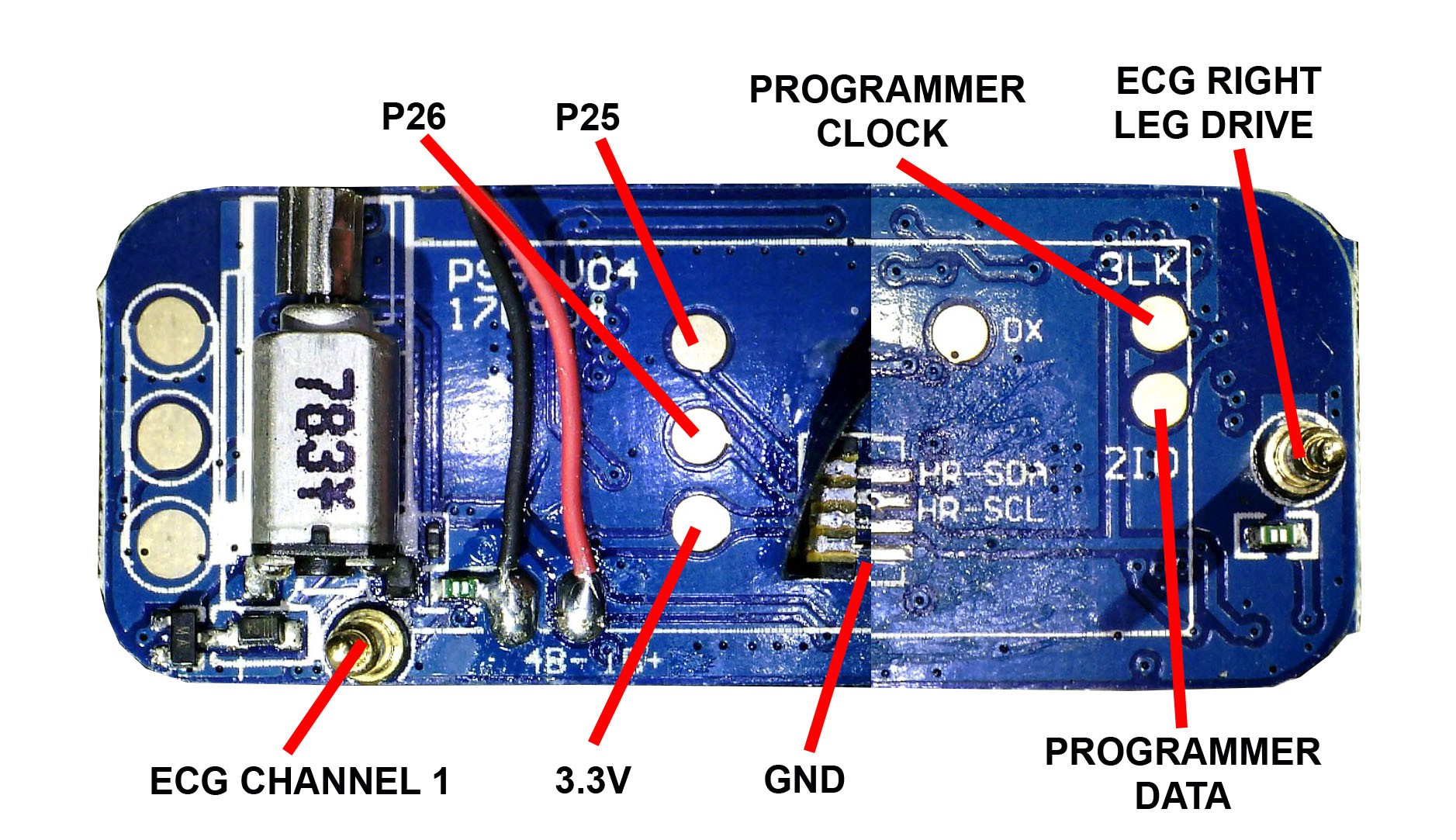

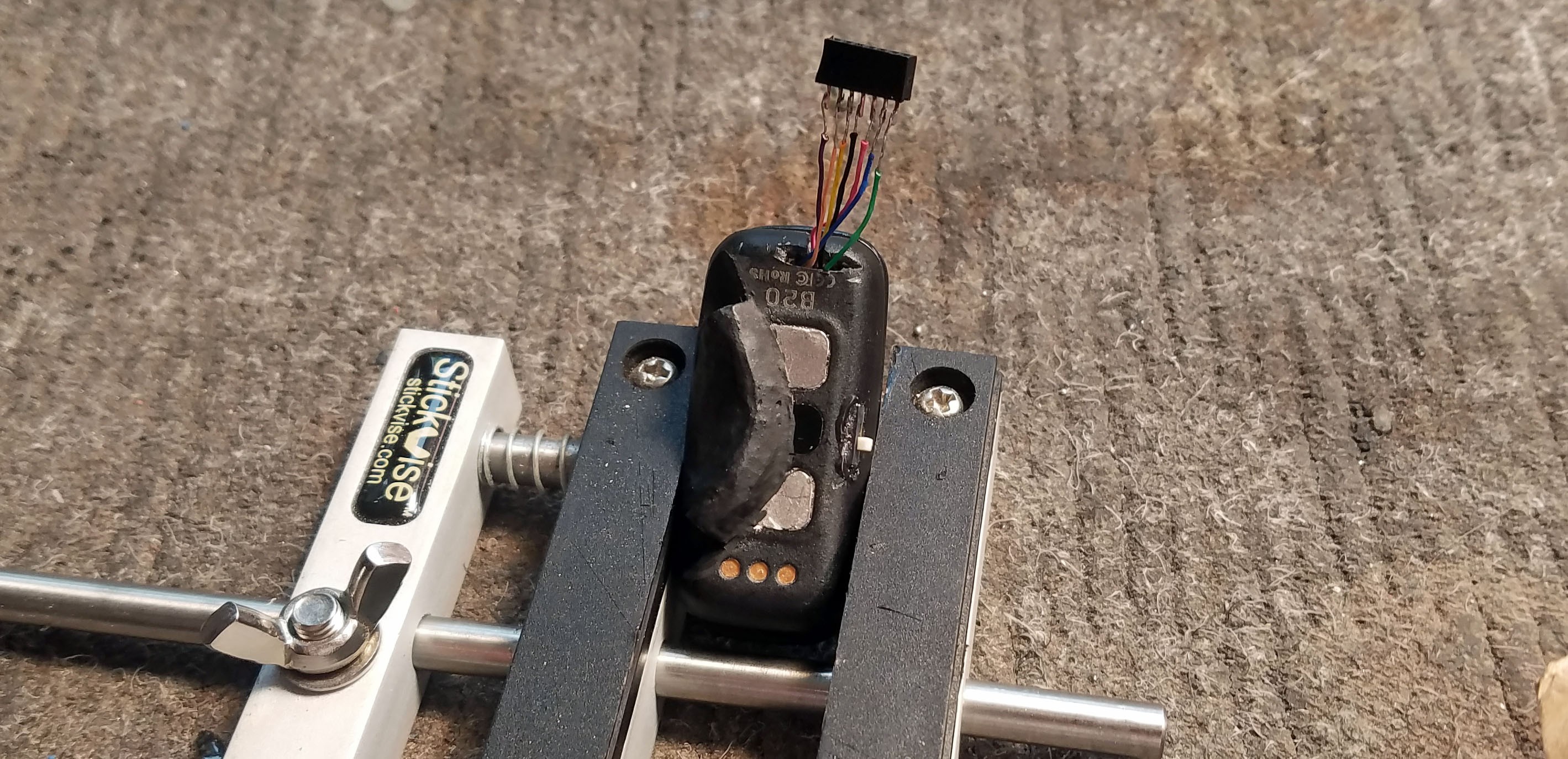

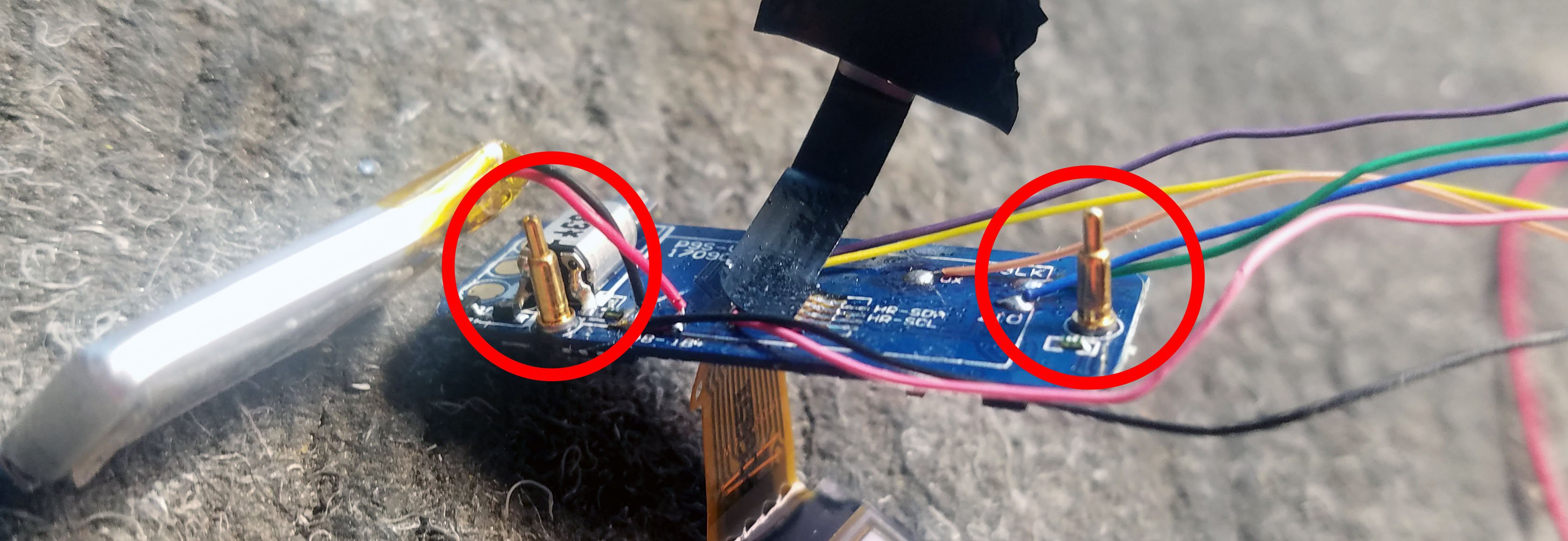

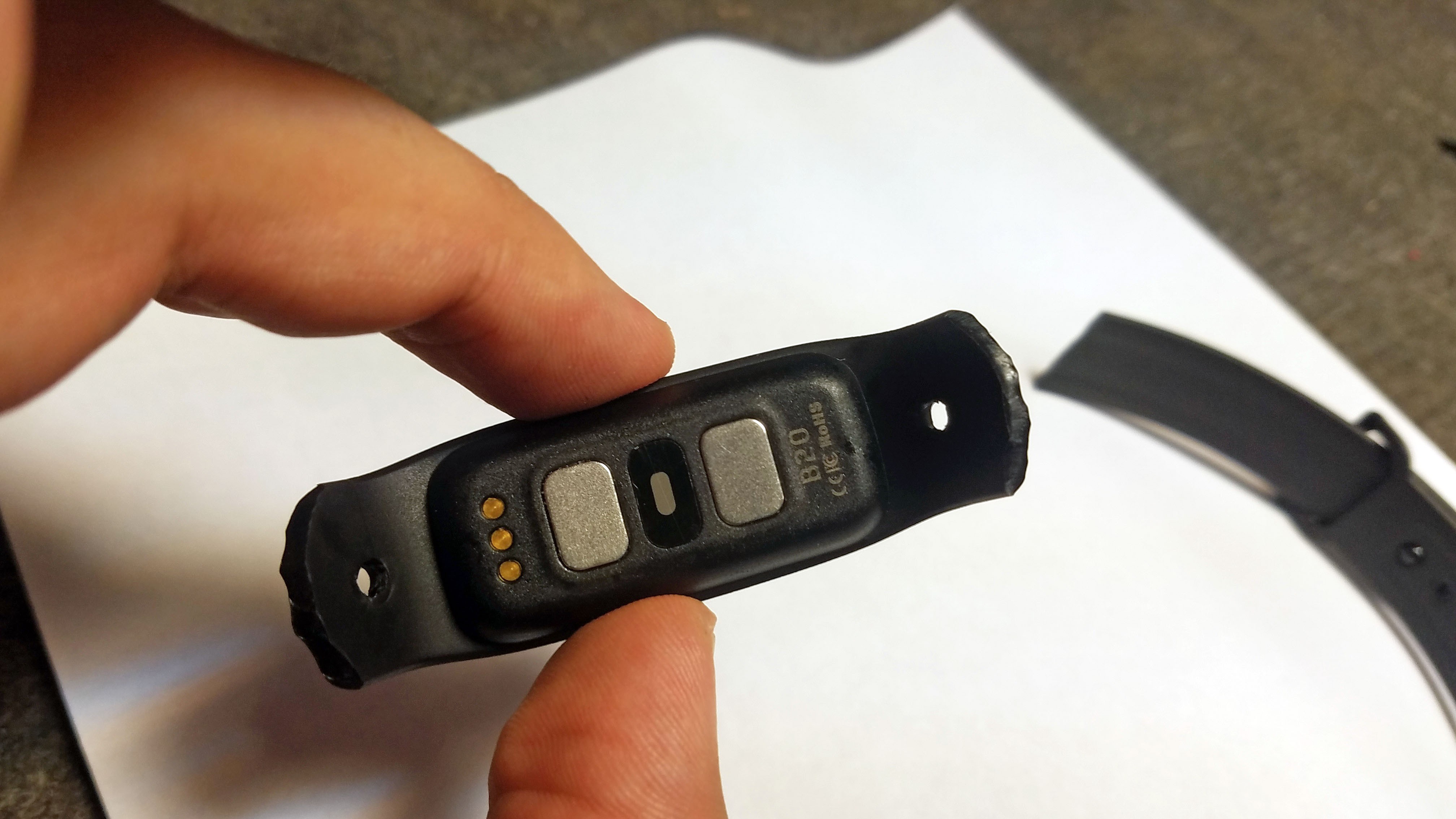

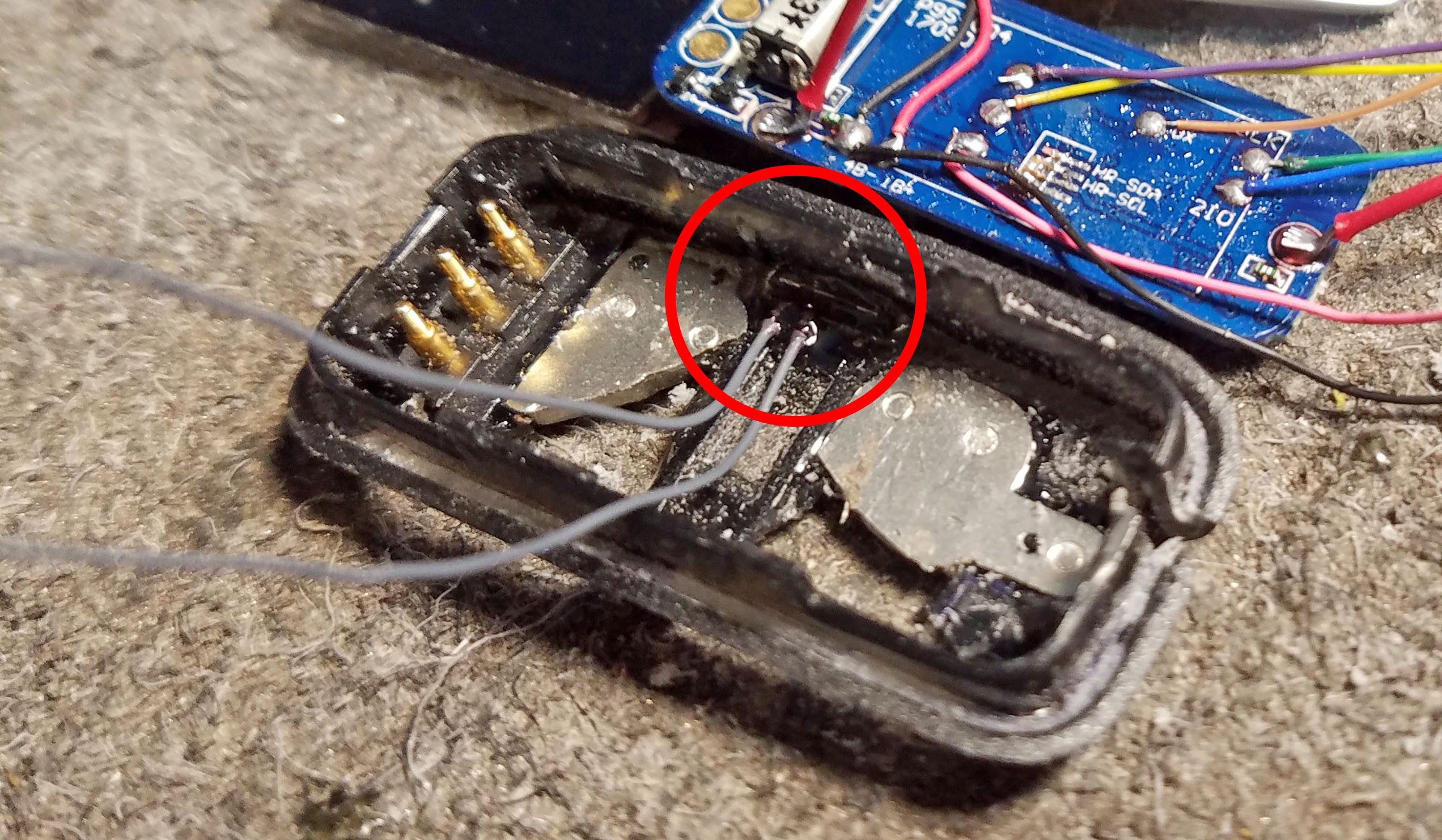

弹簧加载的 pogo 引脚连接到未修改的健身跟踪器外壳底部的两个元板/电极。

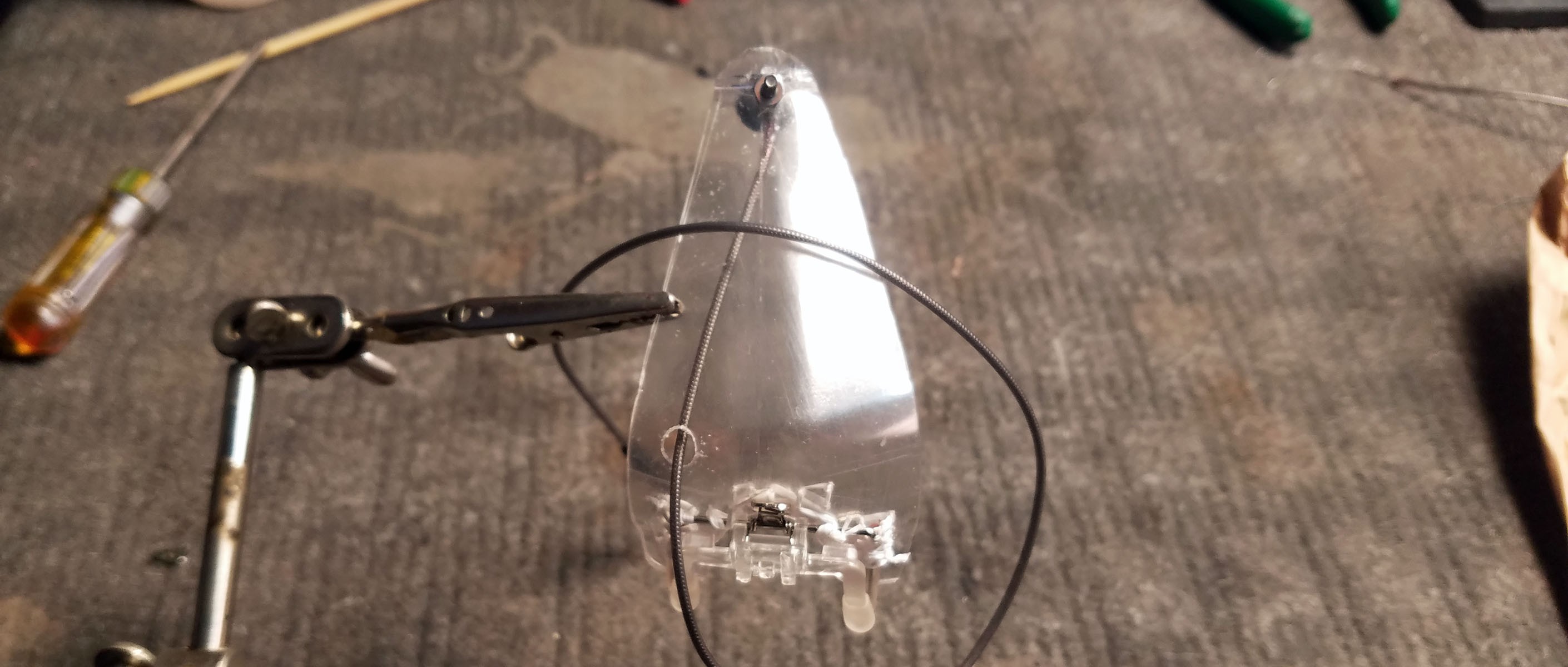

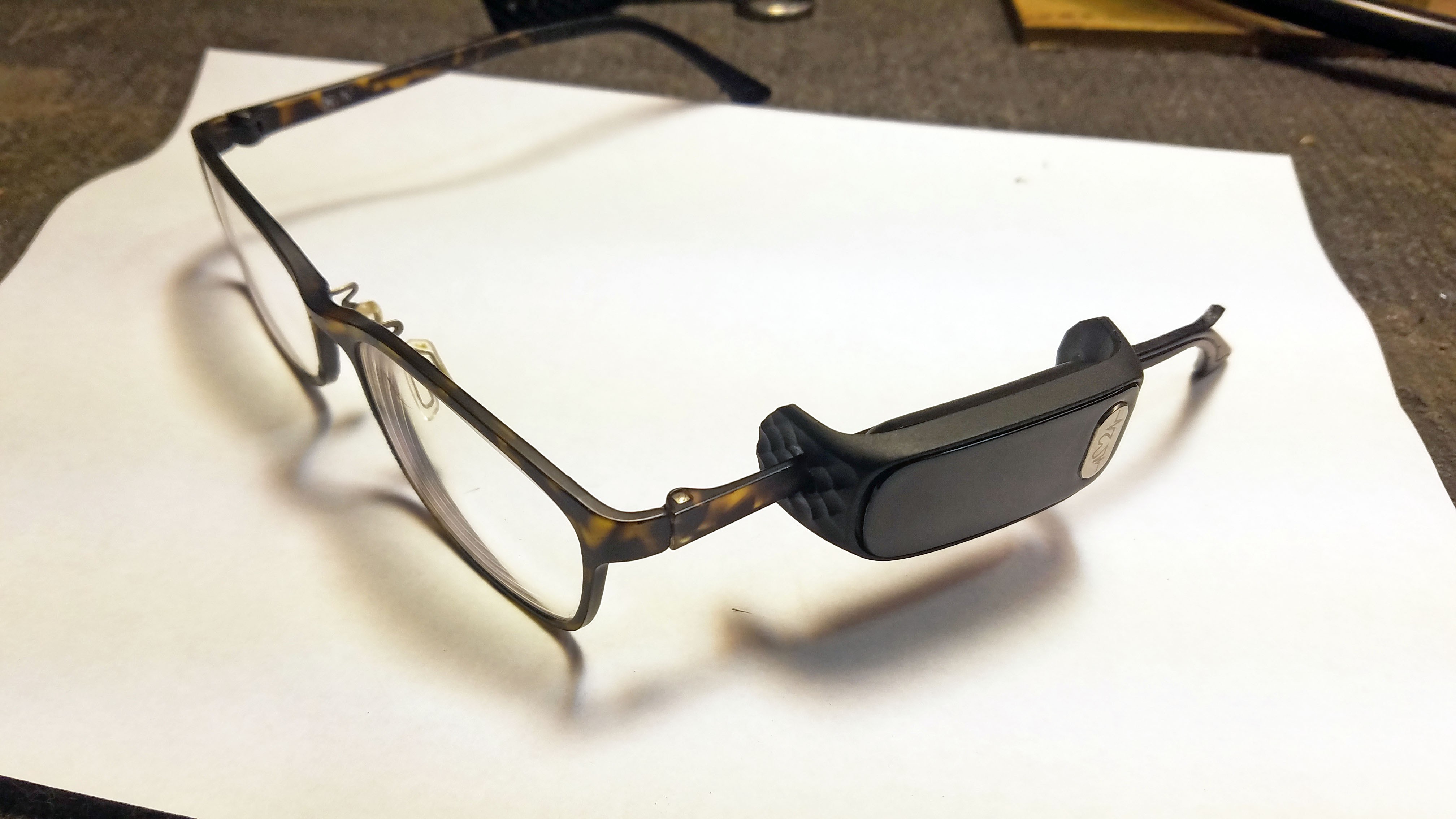

这可能需要为个别眼镜定制， 但我相信各种变化是可能的。这碰巧对我来说是最容易的。

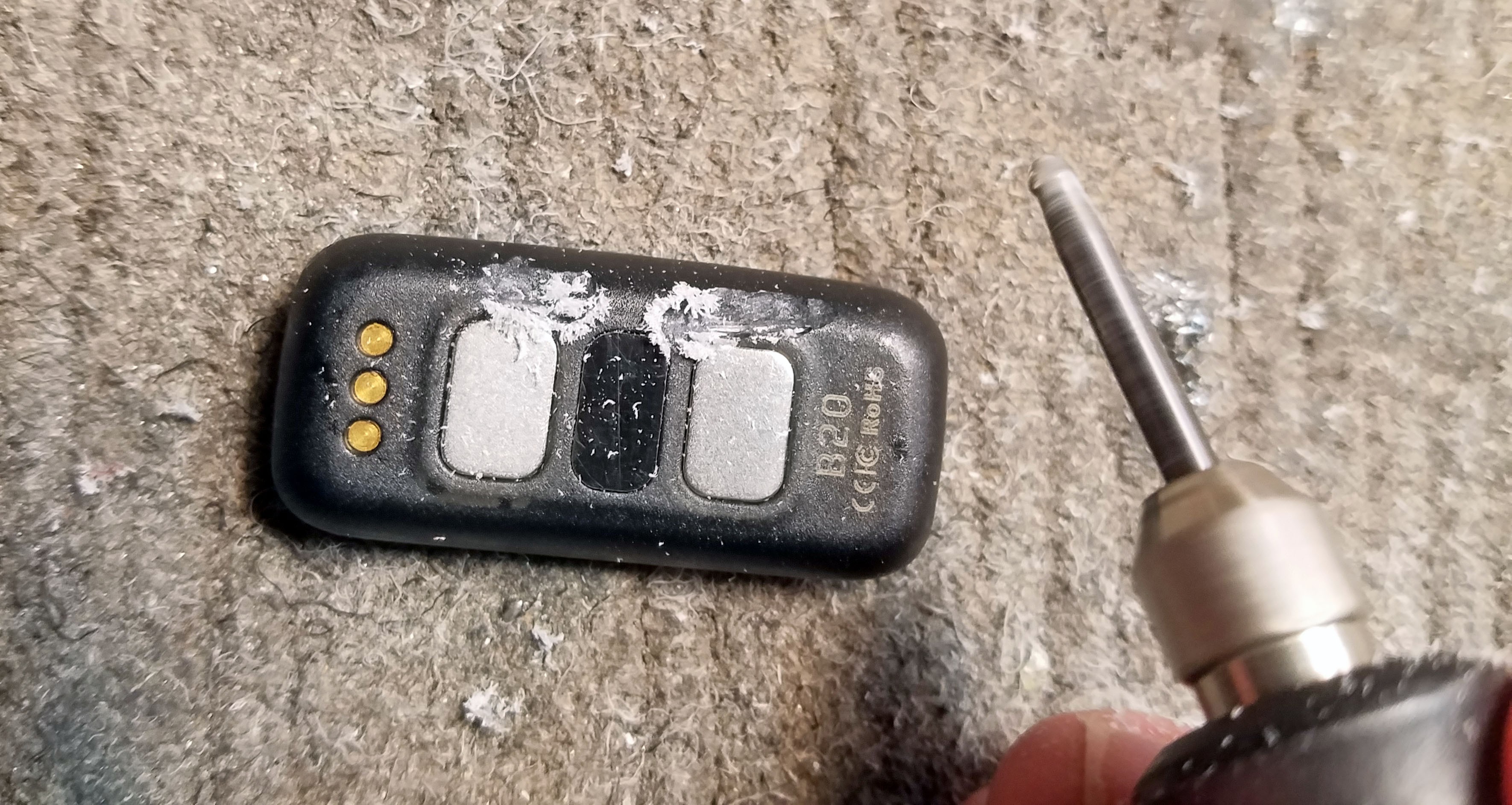

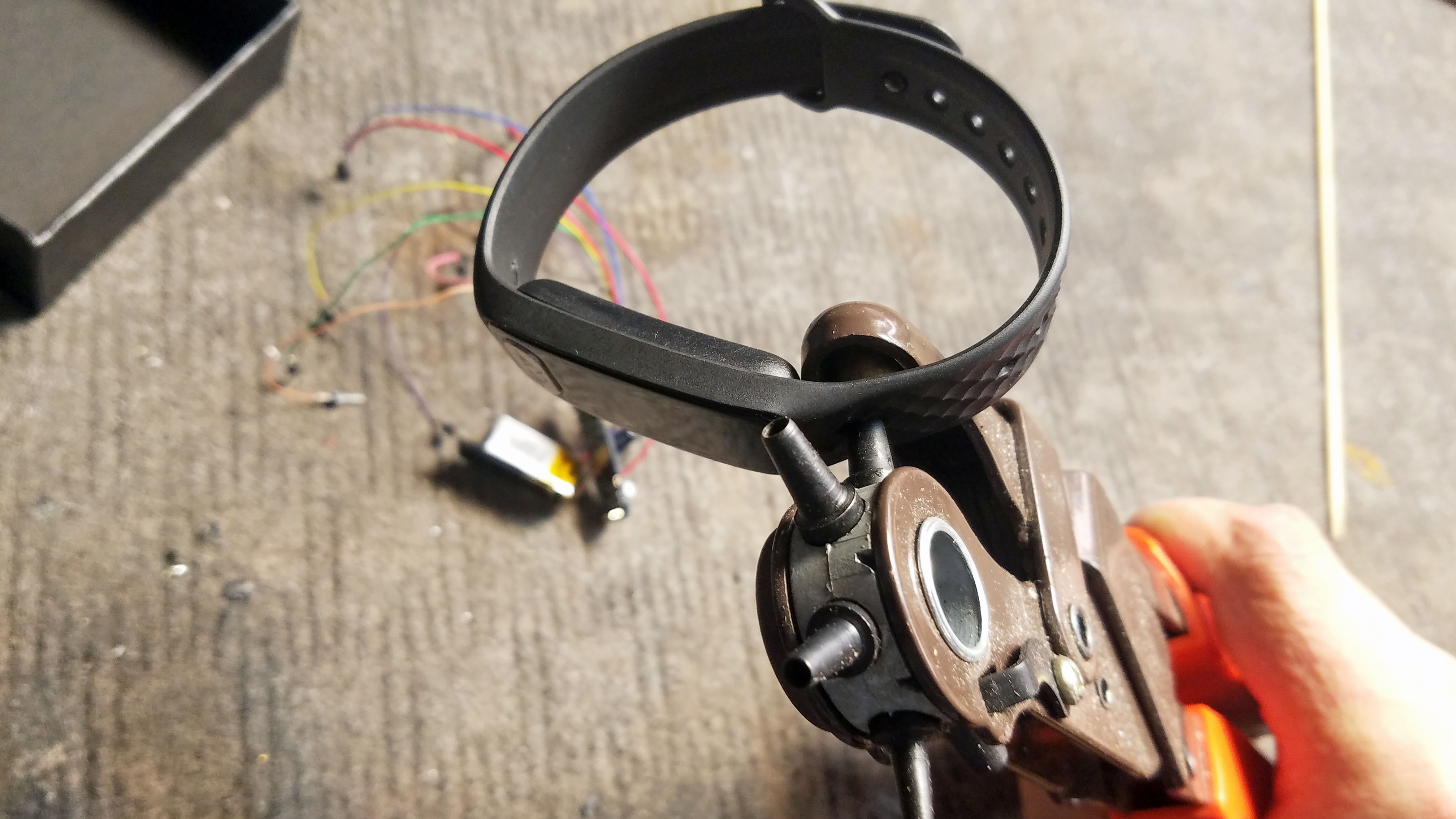

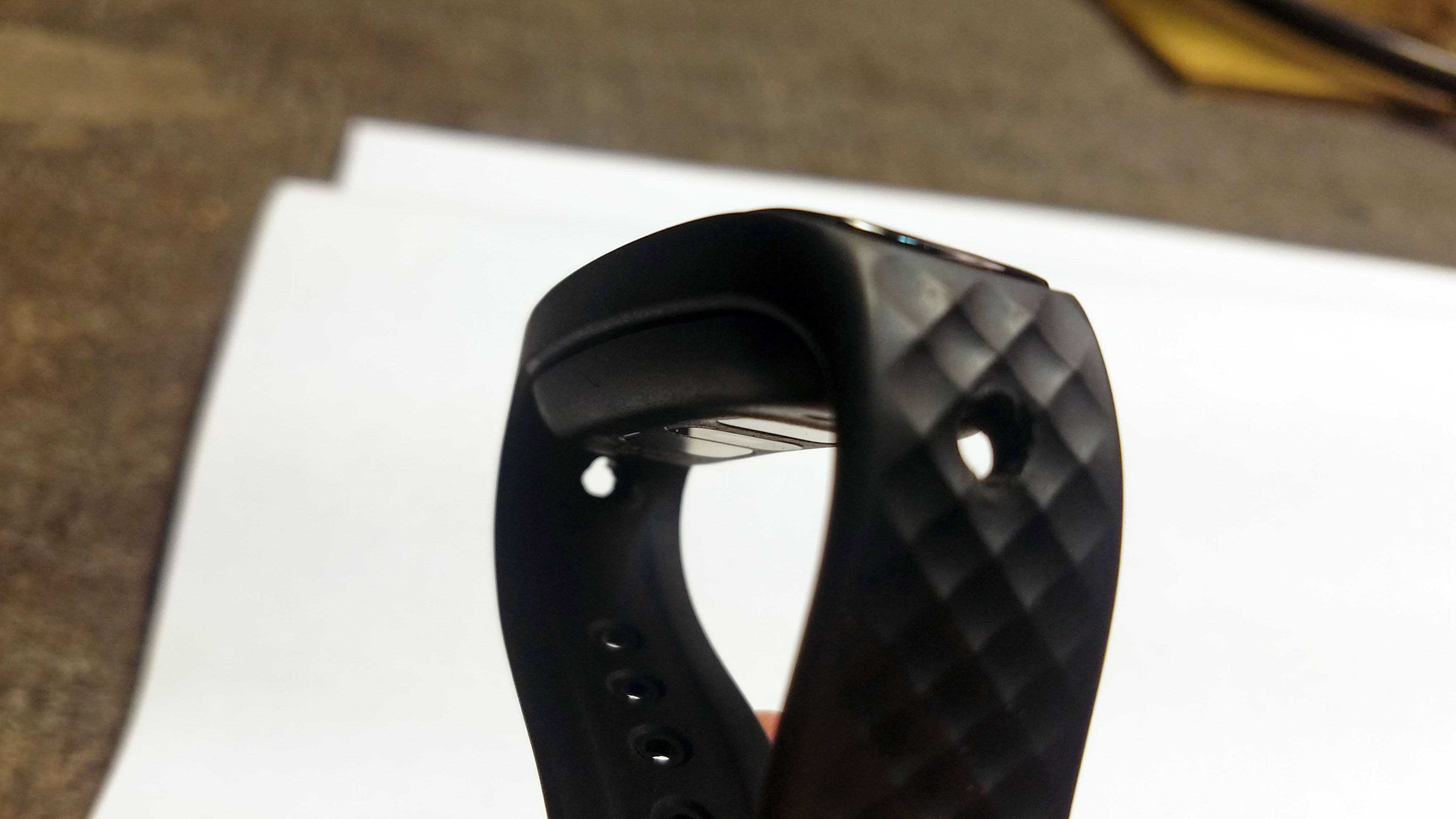

有许多方法可以打洞。这个为我工作。

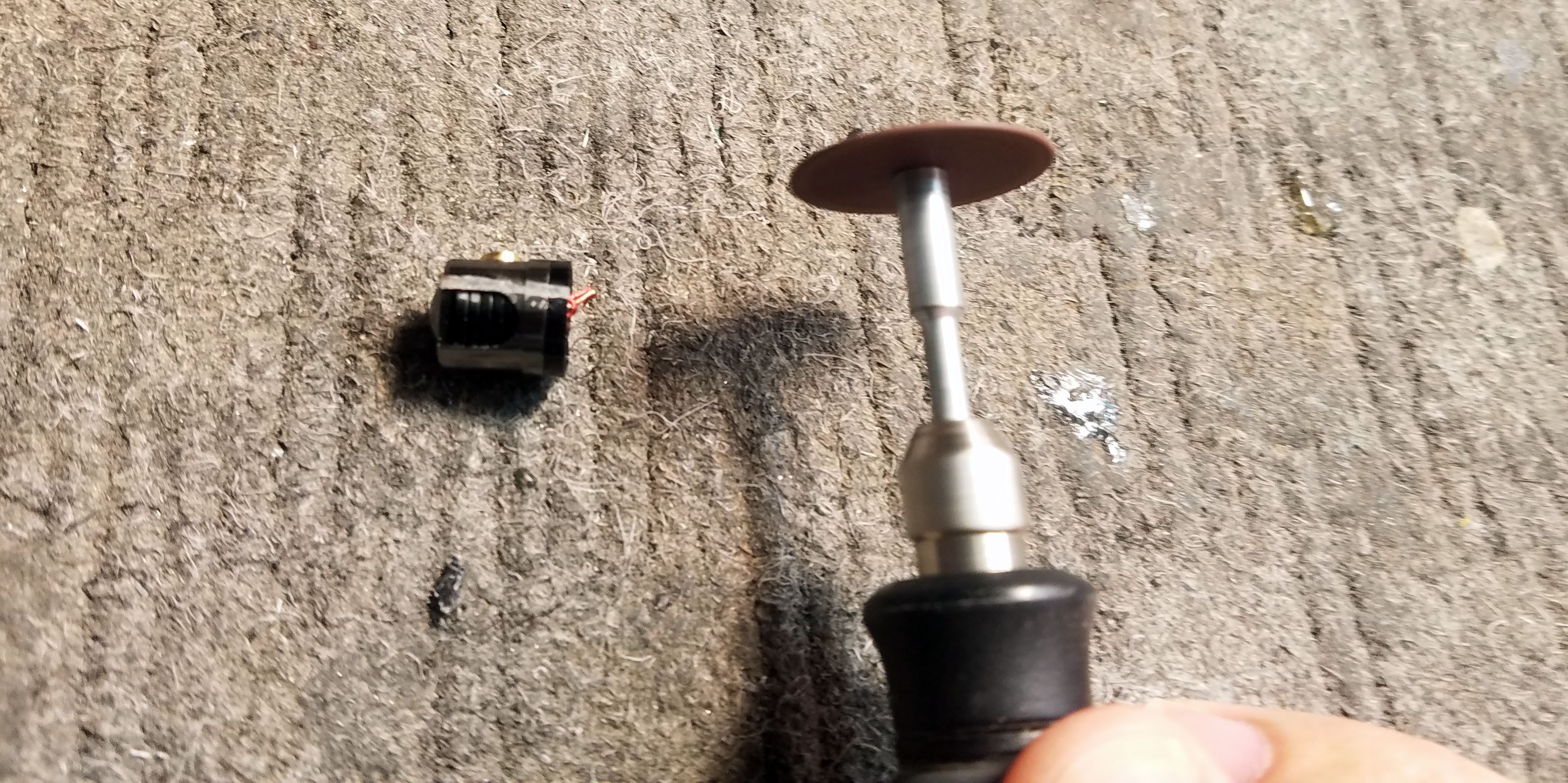

没有德雷梅尔的切断轮， 我有机会这样做， 但我不想冒险。

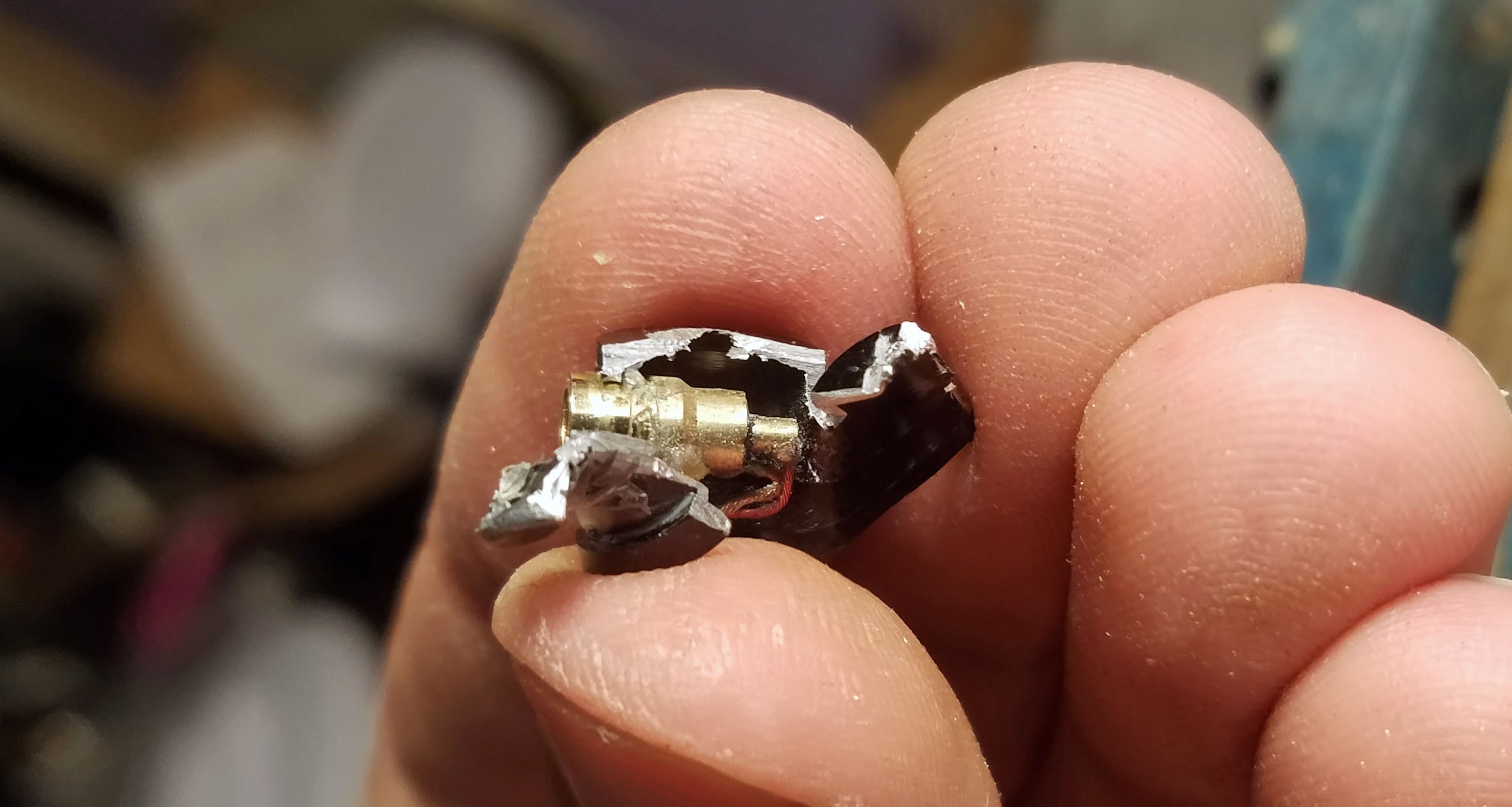

插头的女端环氧树脂，以铝耳塞外壳的保留。

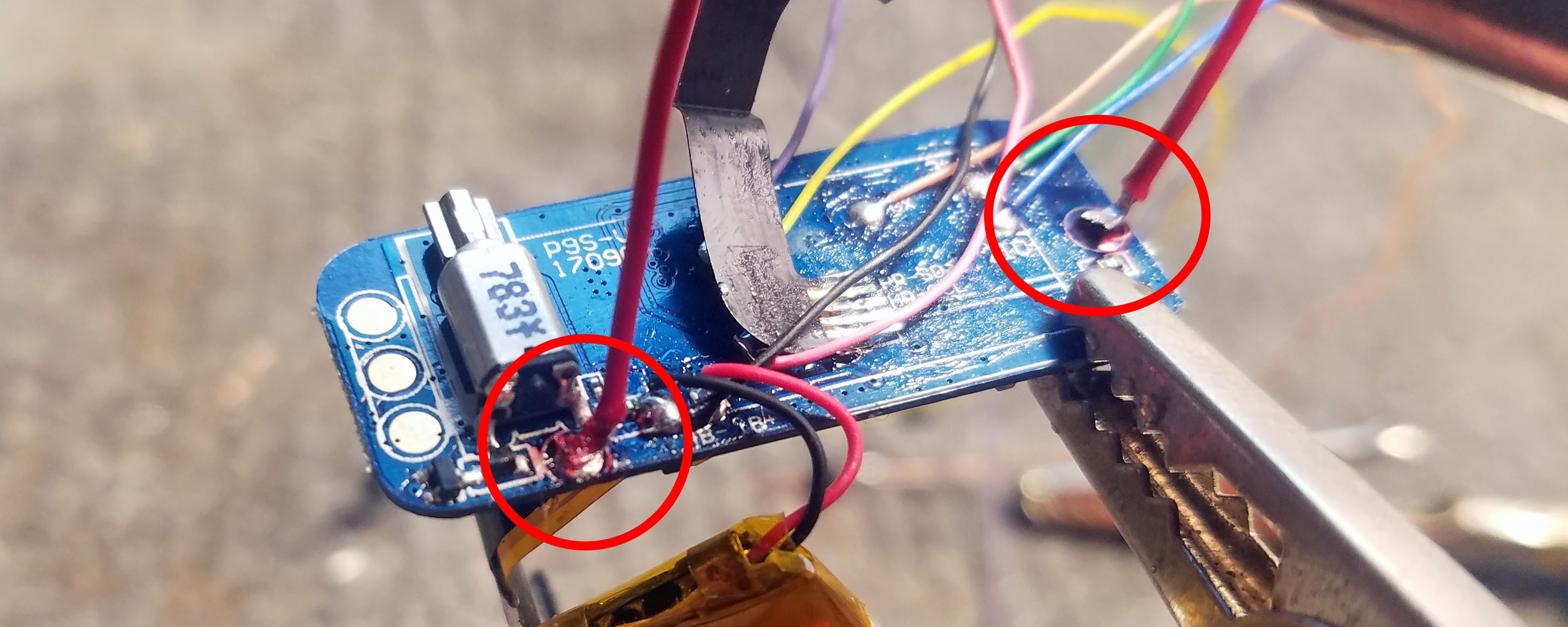

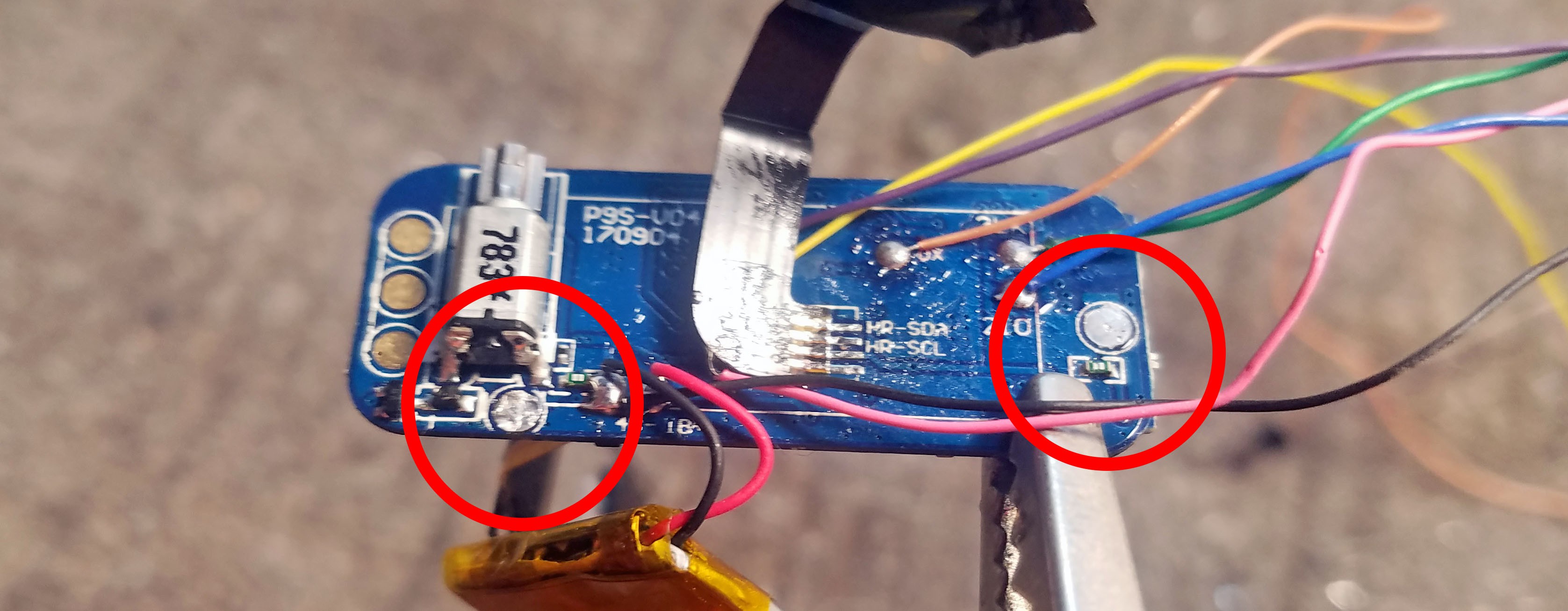

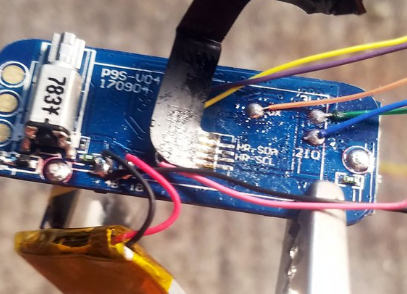

这些小 SMD 交换机很方便。安装前，我先将电线焊接到电线上。

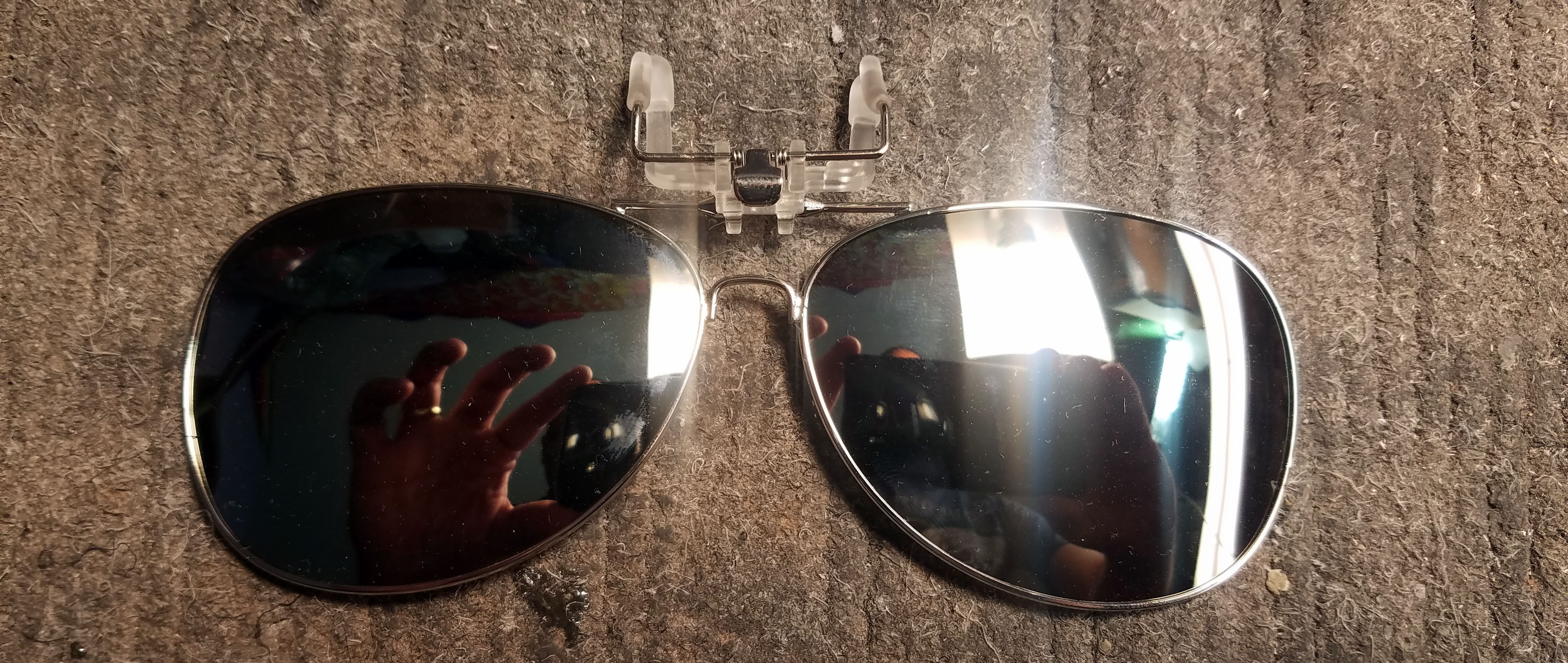

便宜的夹式太阳镜。我们只需要剪辑。

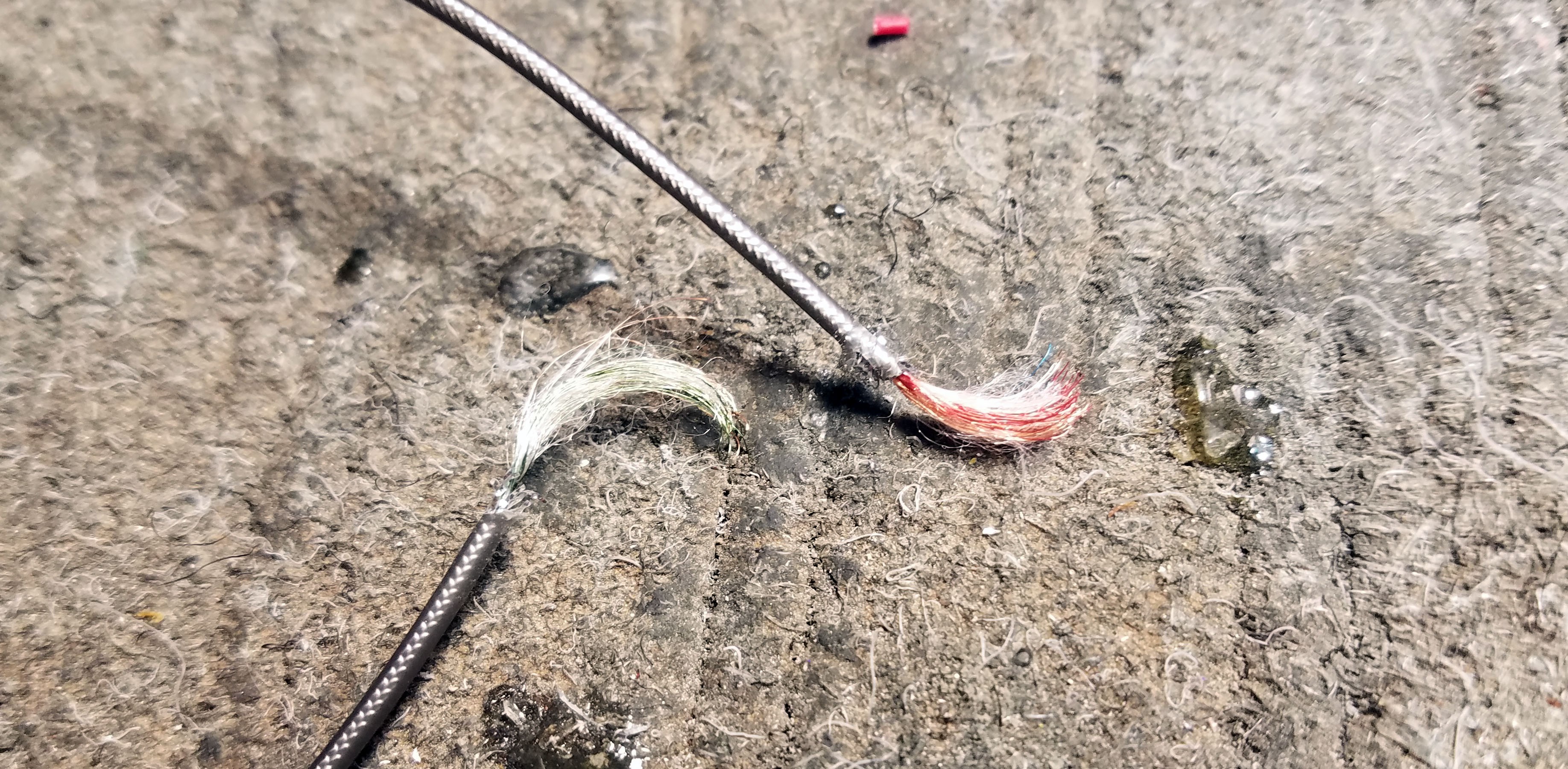

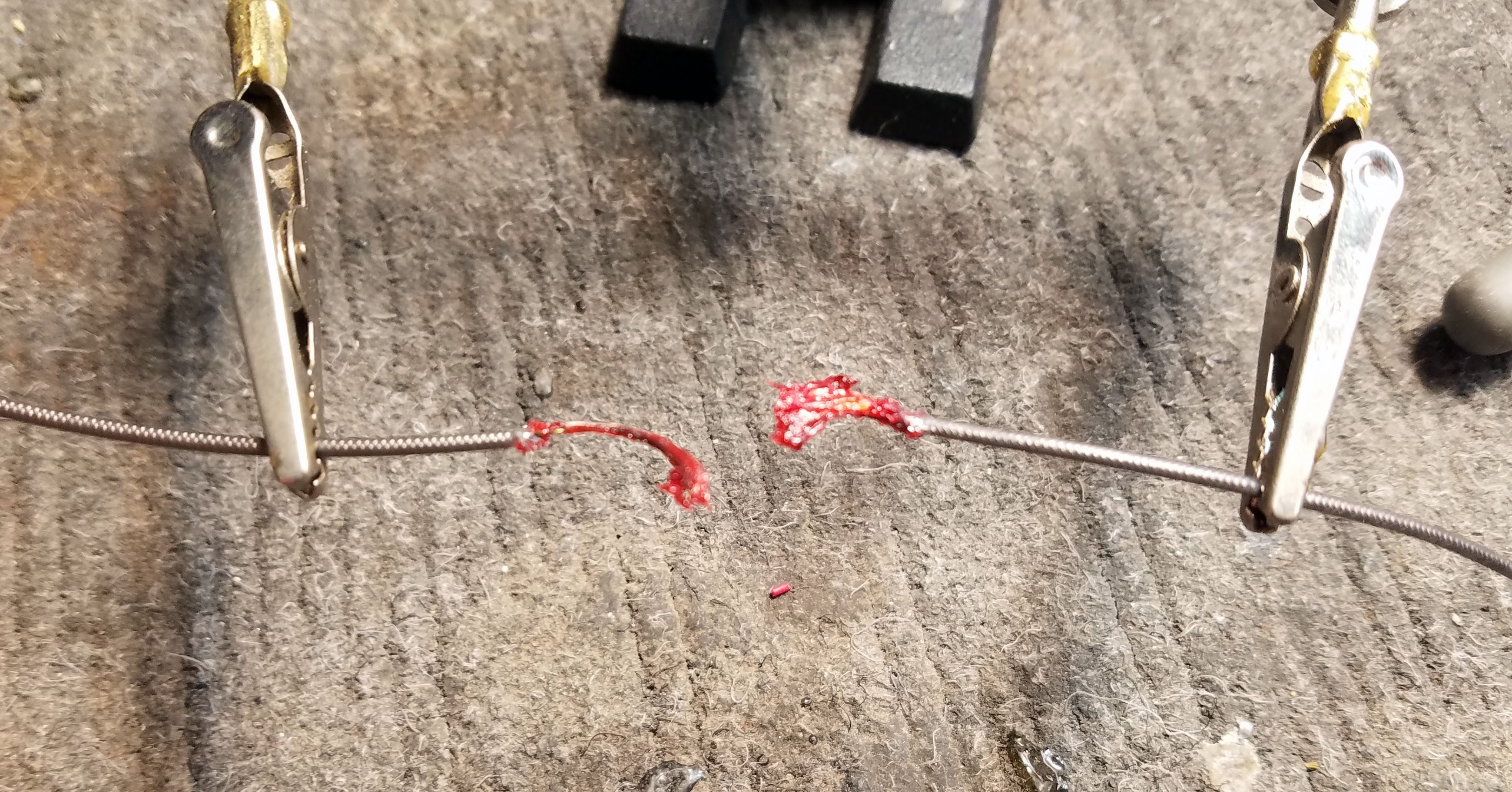

分离釉面链将使燃烧釉质更容易

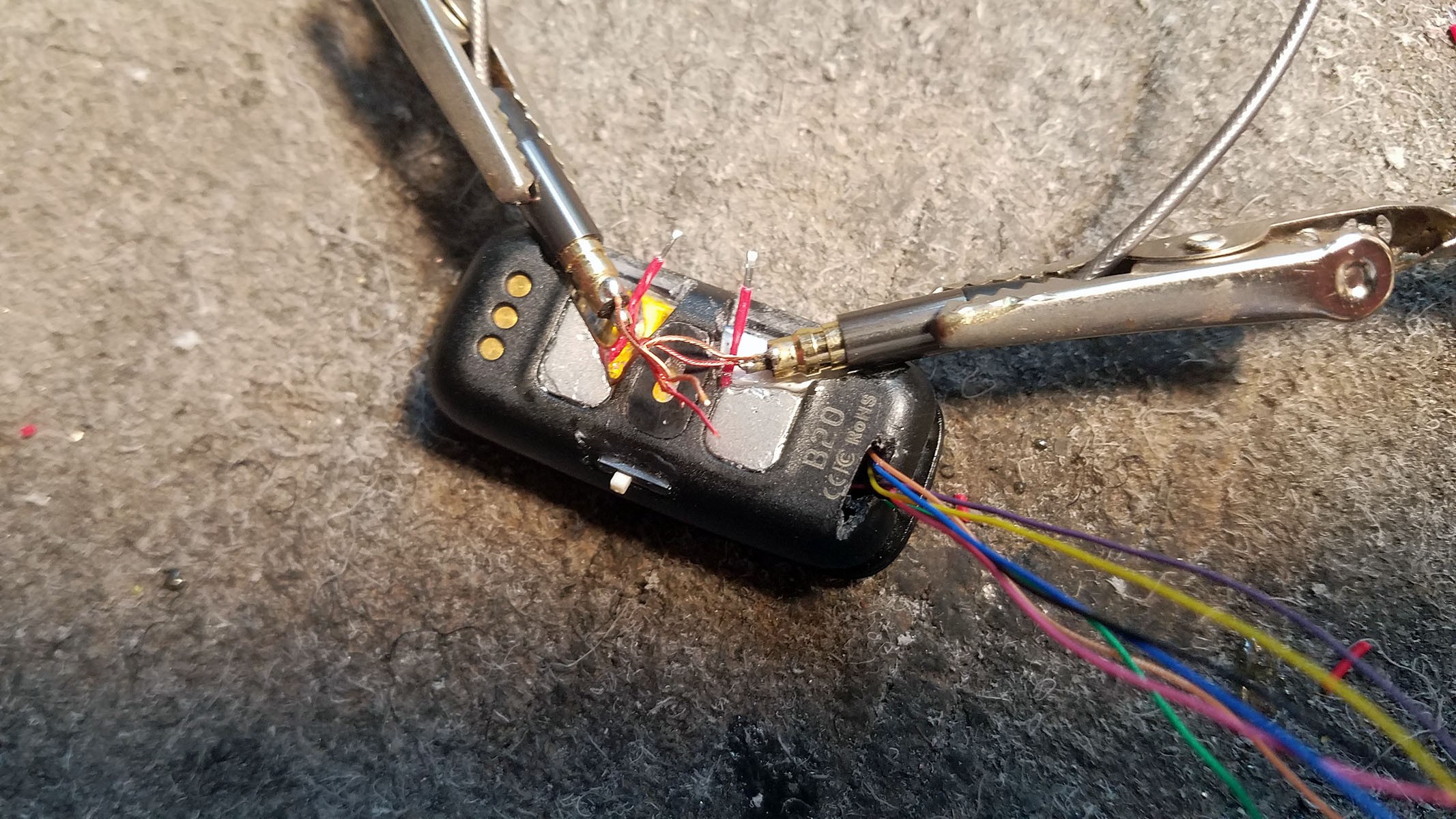

用通量完全覆盖所有绞线。我发现这是相当关键的， 当涉及到得到釉质从线程音频电缆。

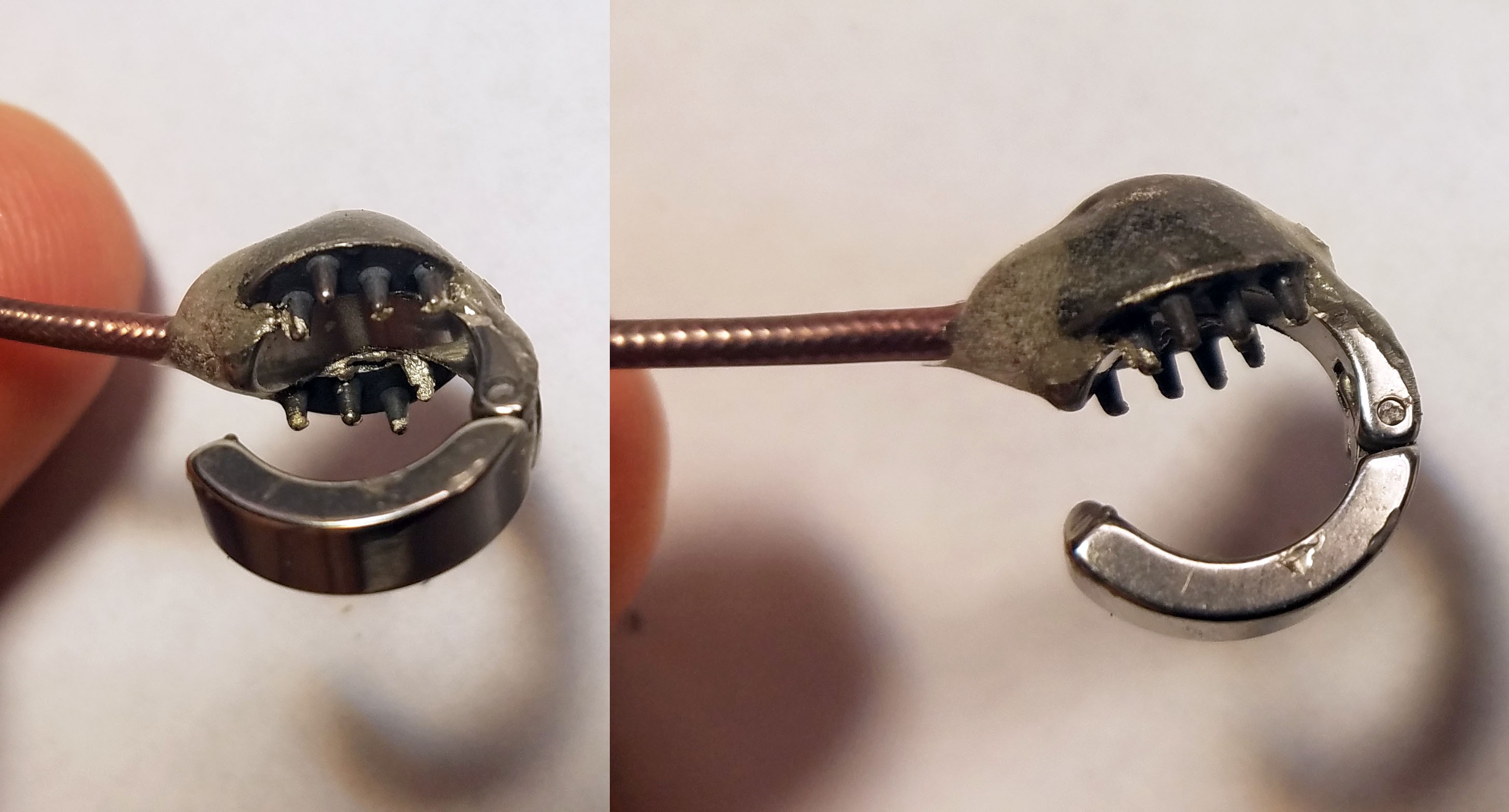

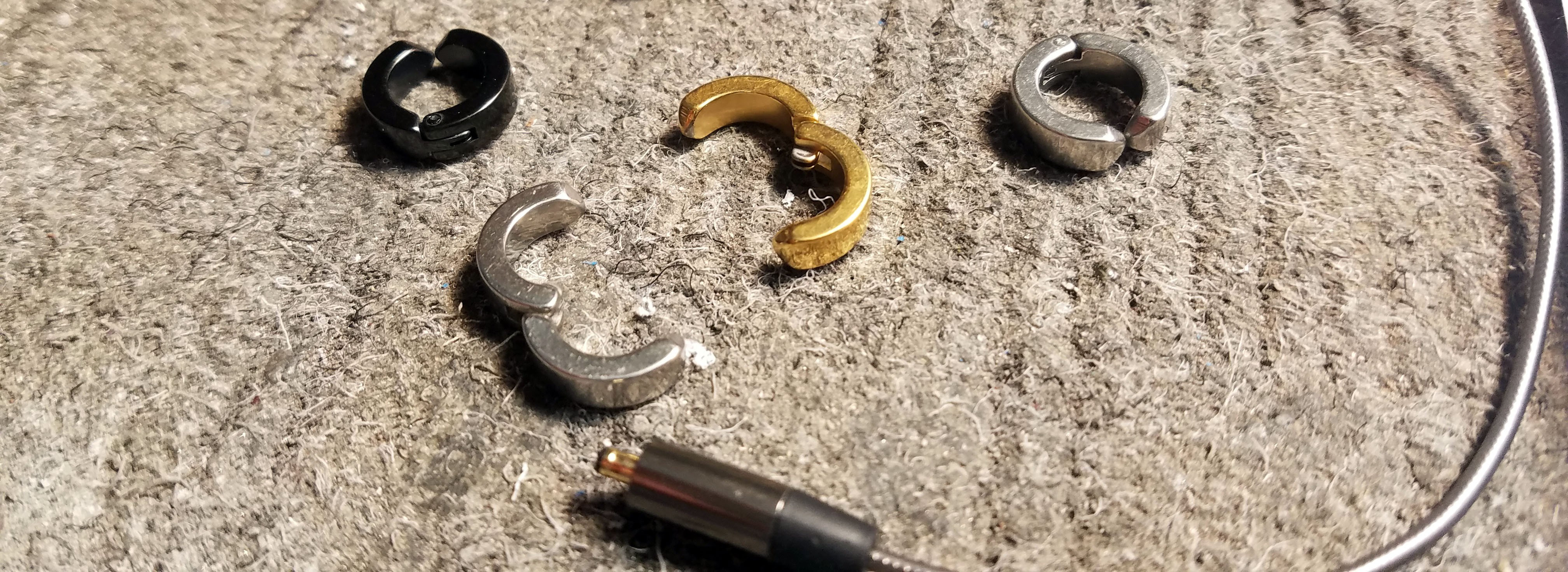

我用这些伟大的剪辑耳环， 我发现在亚马逊作为我的参考电极的基础 （链接在组件列表中） 。它们坚固耐用，与其他耳夹电极相比，非常低调

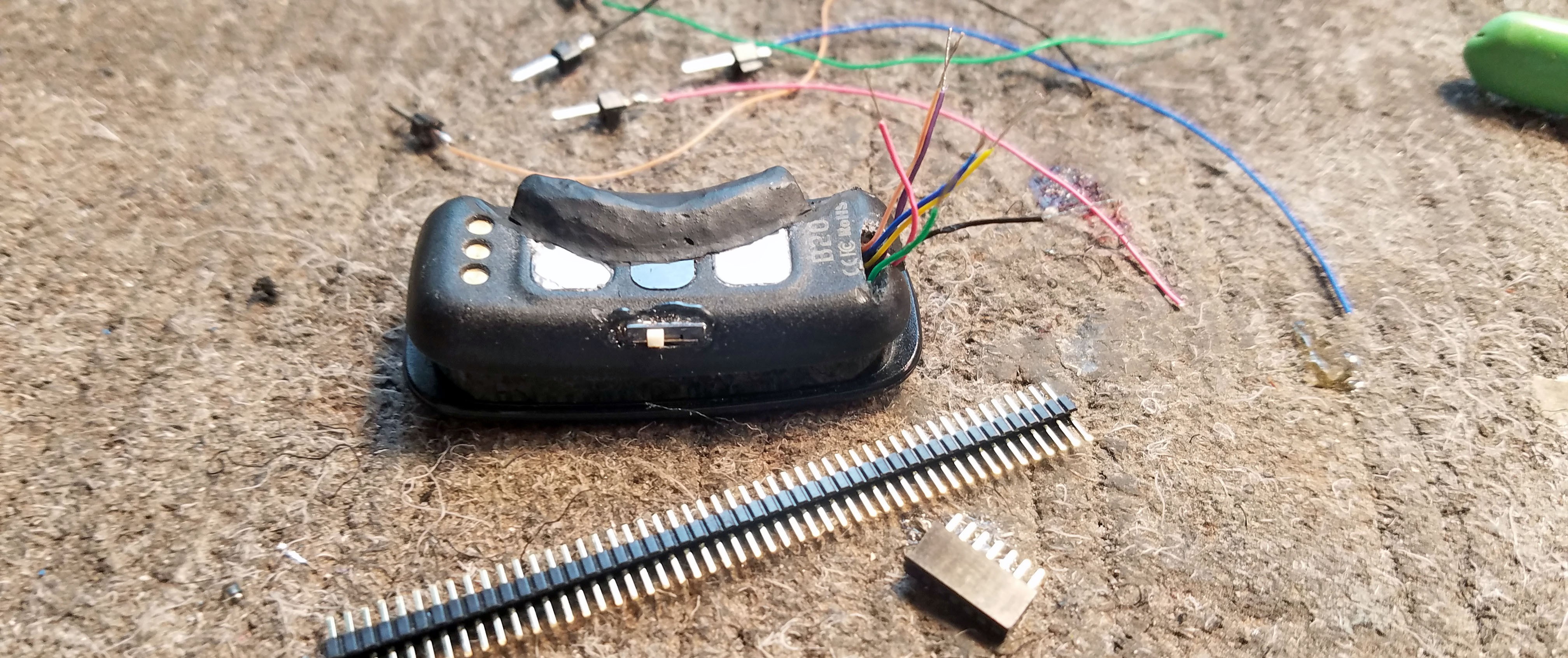

对于这样的小项目，我通常只使用头针和头针插座的插头。
