项目描述:听说过用柠檬、土豆或盐水制造一个简单的电池吗？胃酸（稀释盐酸）可以以完全相同的方式使用，而且功能明显增强。我用一系列锌（阳极）和铜条（阴极）浸入胃酸（电解质）中，把我的胃变成电电池。胃电池为黑客活动跟踪器供电，其体积小到足以吞咽，并重新配置为身体监测"智能药丸"。用户的胃是智能药丸的电池。通过将一个25美元的黑客活动跟踪器纳入现有的研究，我试图使胃酸驱动的智能药片便宜和开源

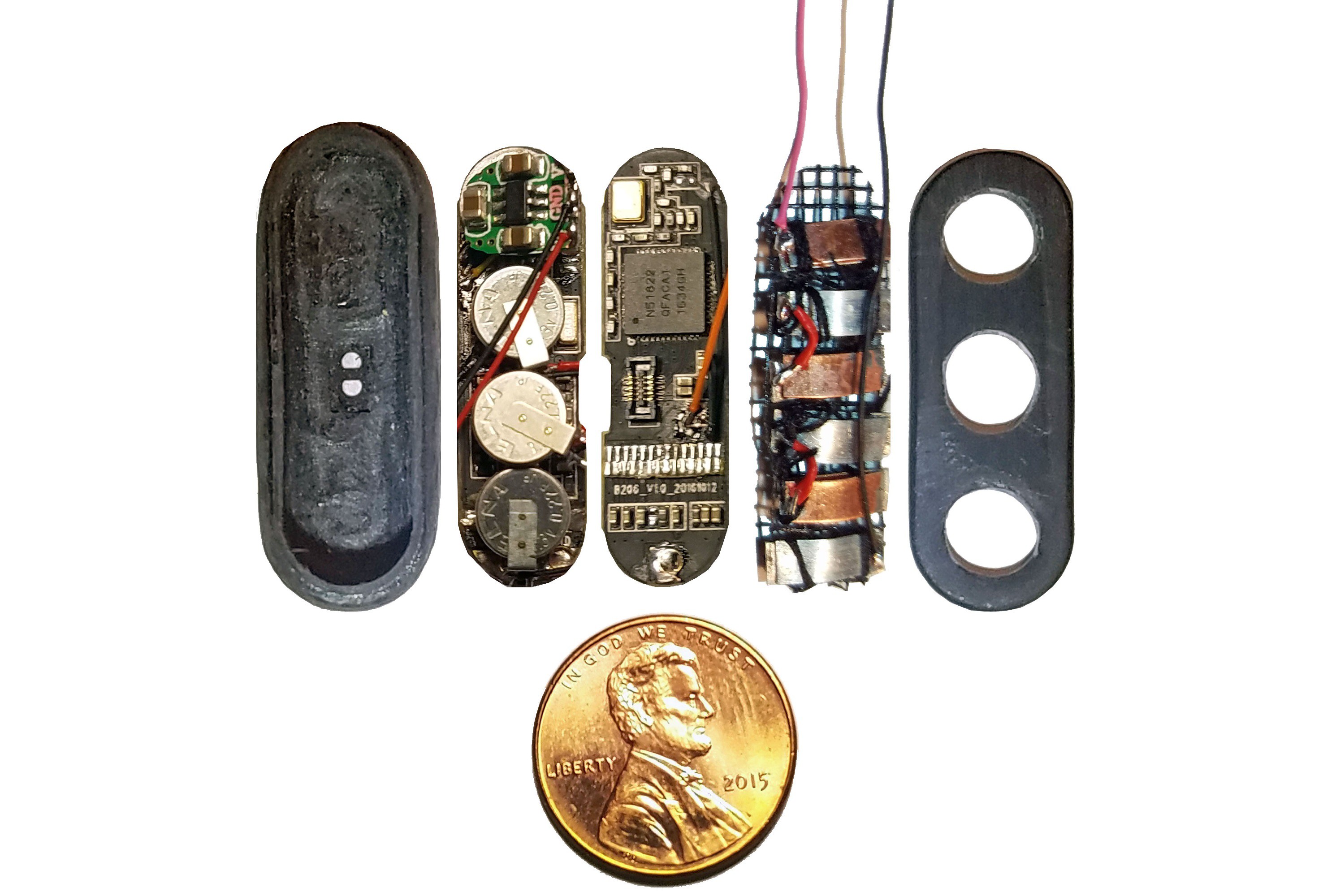

最左边：形状和接地活动跟踪器外壳。

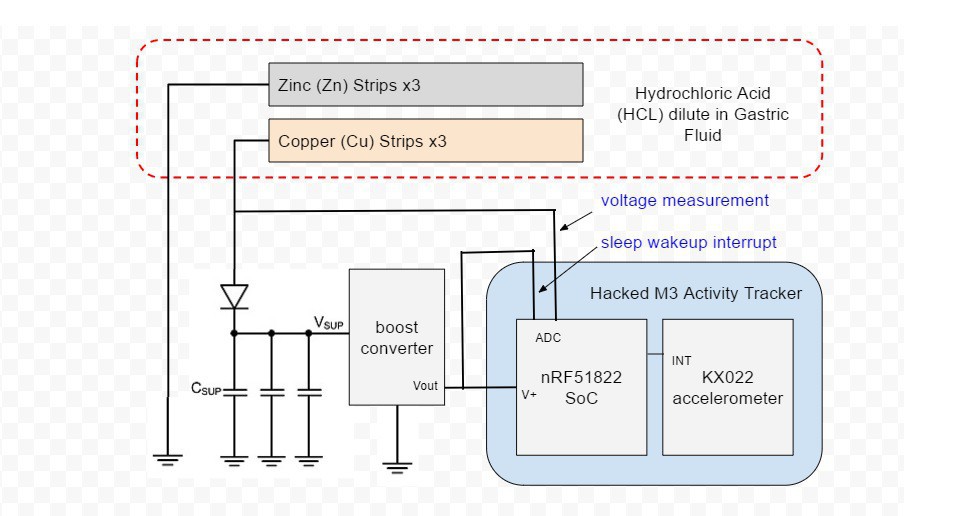

左一：三个超级电容器并联，背电保护二极管，电压升压转换器，活动跟踪器PCB的底部视图。

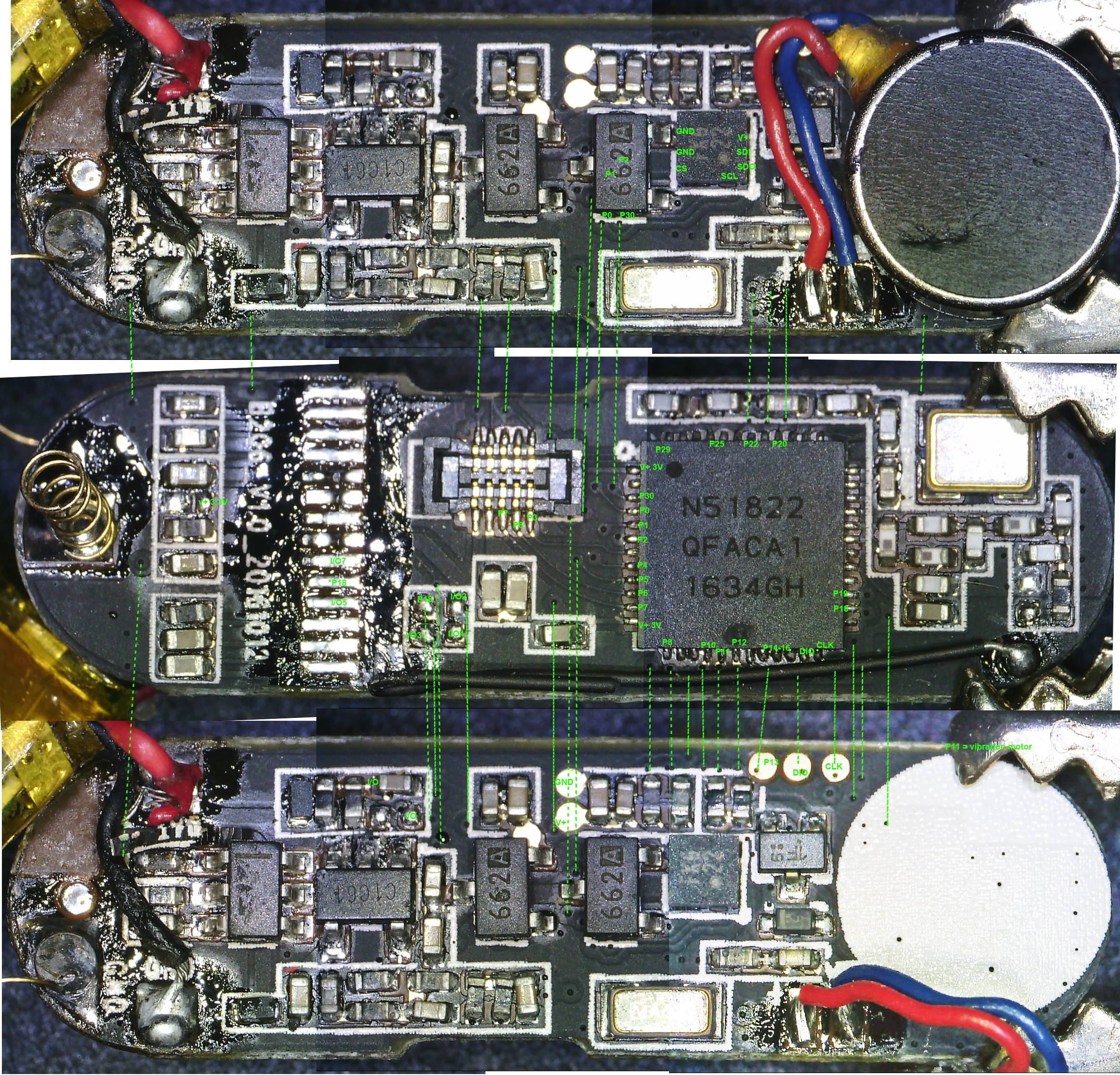

左二：活动跟踪器PCB的顶视图，包括北欧nRF51822ARM Cortex-M0 SoC芯片。

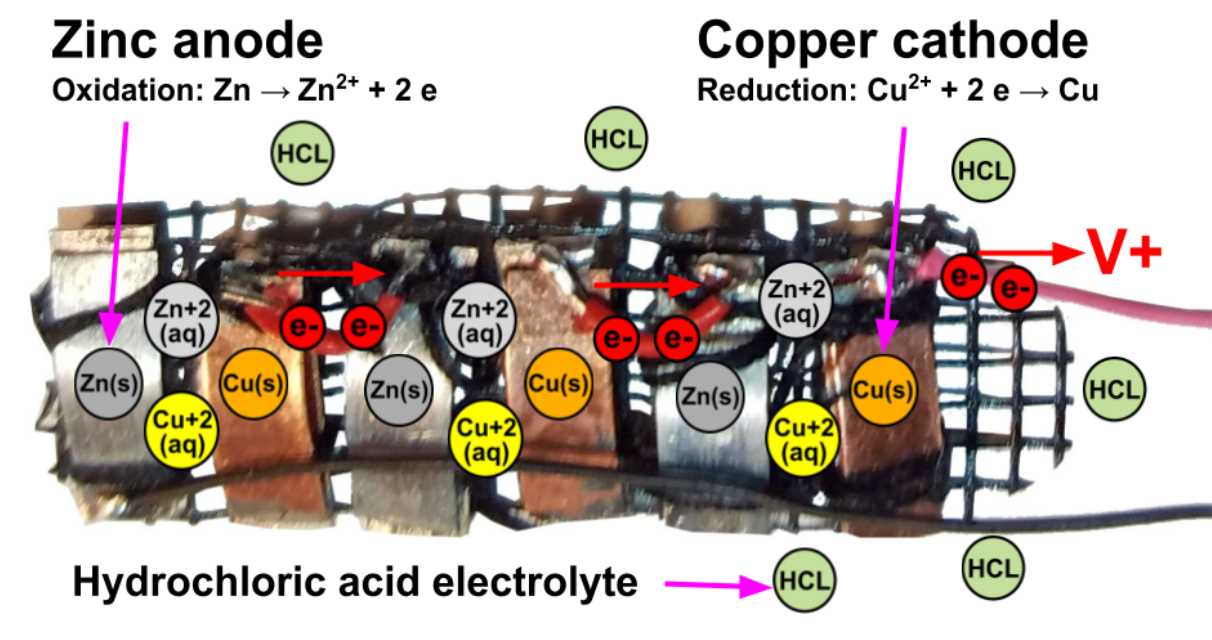

左三：三个锌-库加尔瓦尼奇细胞的系列堆。电极被缝制成塑料网，以保持其到位，并允许电解质的自由流动。

设计

生成步骤

硬件

软件

测试

1 X M3 活动跟踪器

3 X 纯铜 （Cu） 丝带/条带

3 X 纯镁 （Mg） 丝带/条纹

3 X 纯锌 （Zn） 丝带/条带

1 X 两部分 5 分钟环氧树脂

5 X 小型超级电容器

1 X 直流-直流升压转换器

1 X 巧克力大豆

1 X 1N5819 肖特基二极管

反应表

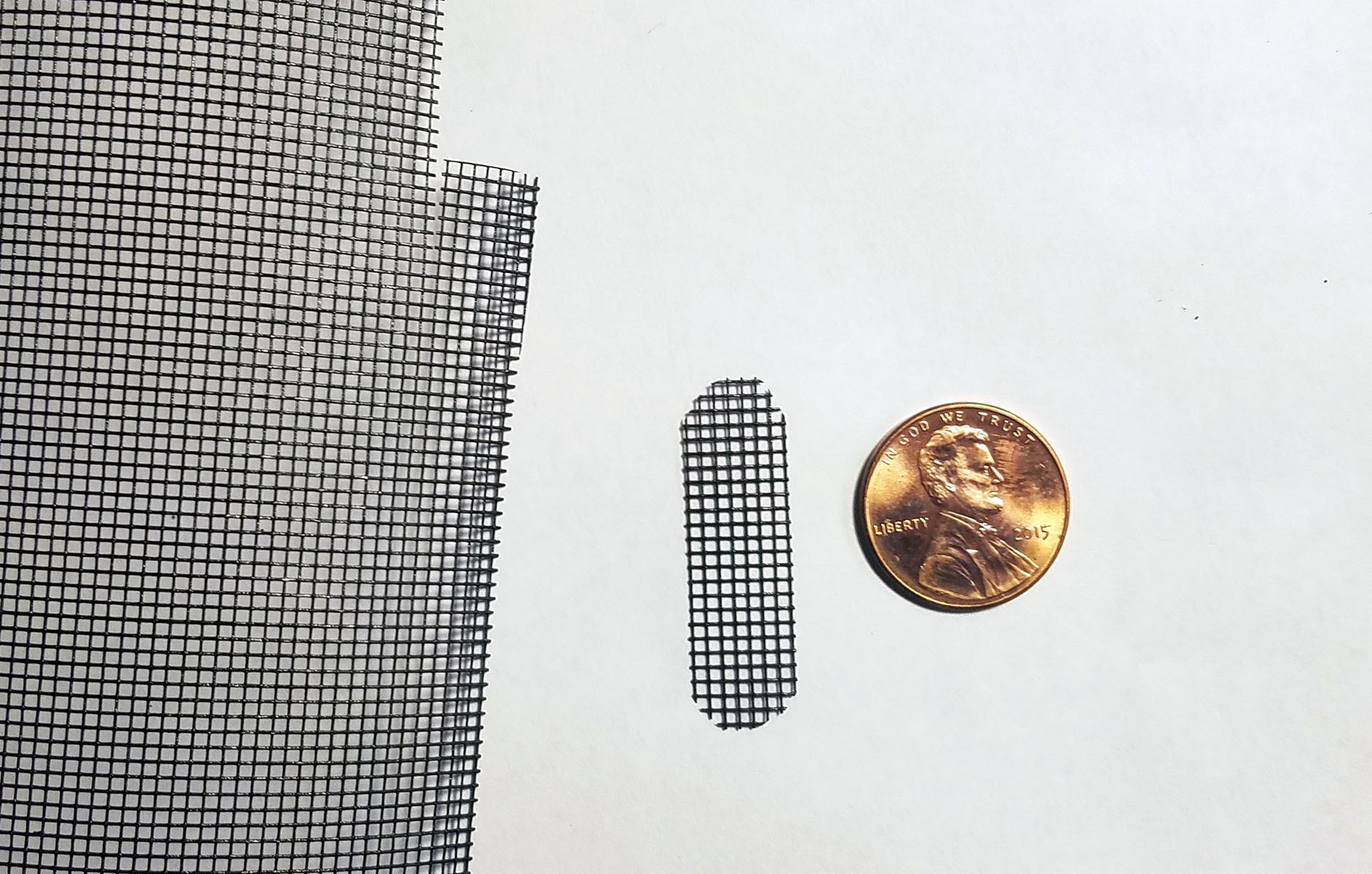

活动跟踪器 PCB 用于跟踪和切出一块塑料网，以便它适合在活动跟踪器外壳中齐平。

6 条铜条和 6 条锌被切割 3 毫米宽，9 毫米长（活动跟踪器 PCB 的宽度）。铜和锌大约 0.25 毫米厚（我购买 30 表板）。

一半的条带弯曲，然后焊接到另一半（Cu 到 Cu 等），使底部条是平的，顶部条形成一个拱门，下方有约 1 毫米的间隙。这两个条带"三明治"将有更多的质量和更大的表面积，这将增加电流产生的电细胞。

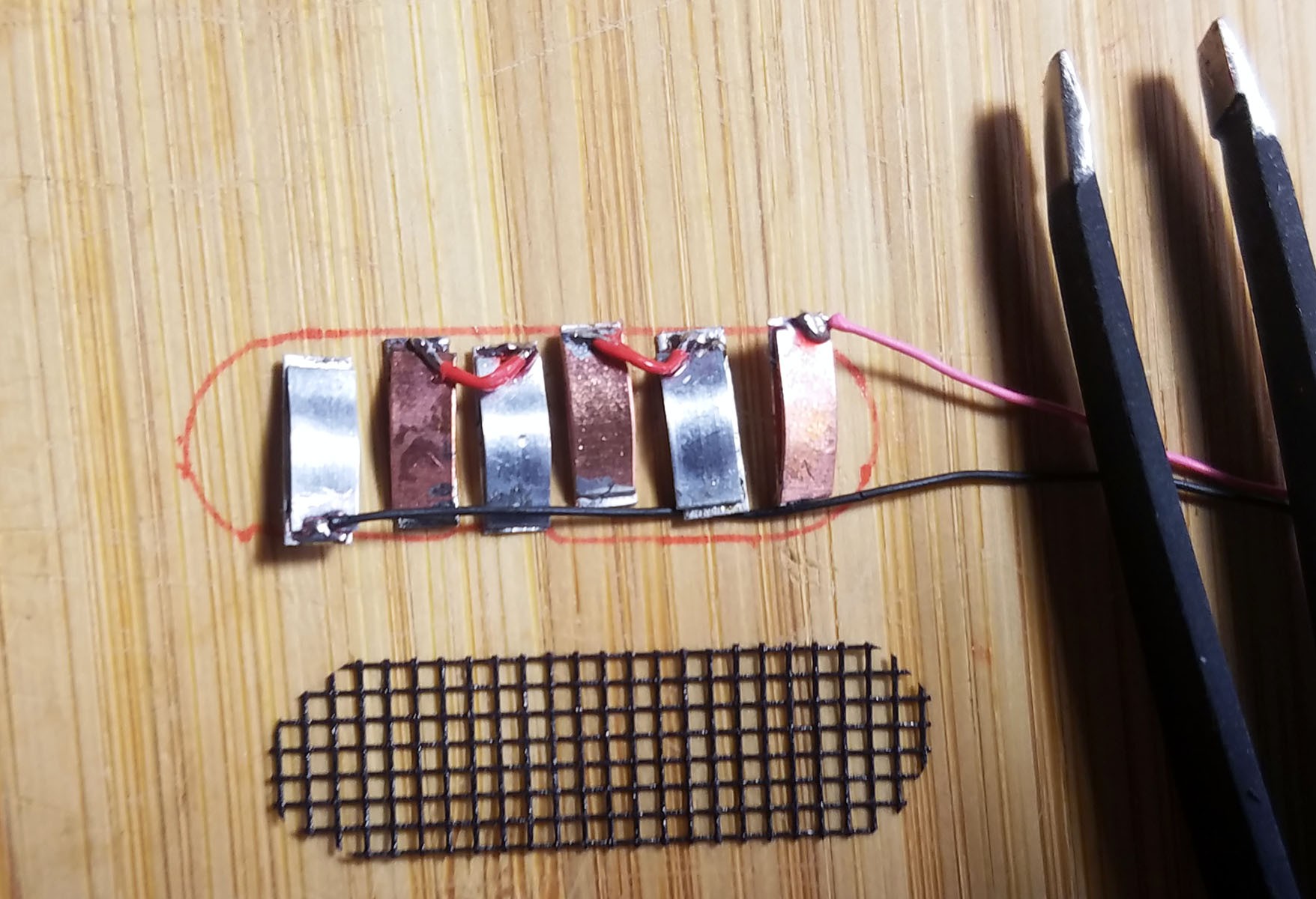

焊接条带对根据金属类型交替排列。细胞的接地引线焊接到端锌条，正铅焊接到端铜条。每个剩余的铜条焊接到剩余的锌条之一，以完成一系列三个电电池对。

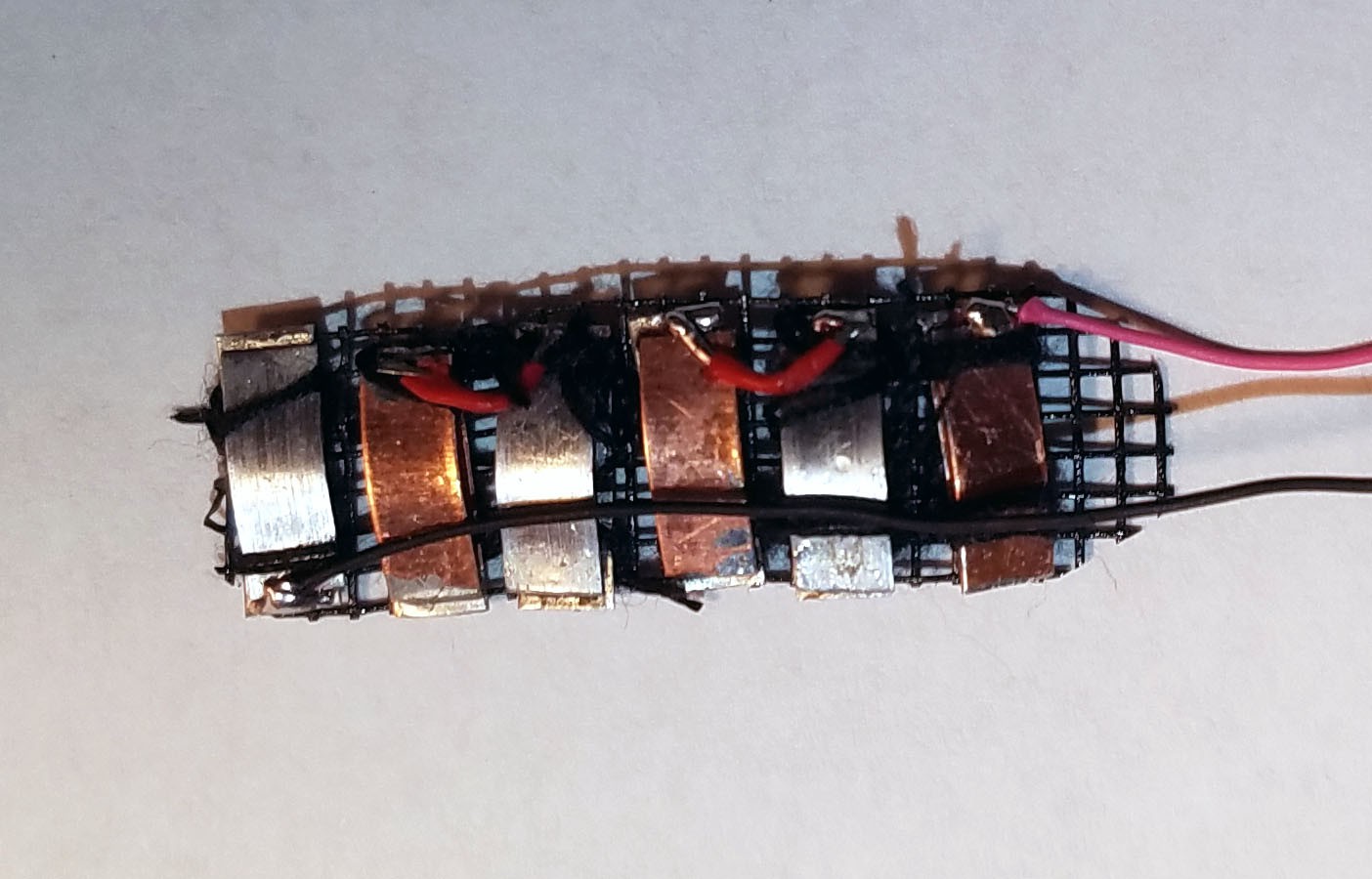

金属条被缝在塑料网中，当整个金属条被放置在活动跟踪器塑料外壳内时，它们被均匀地分开

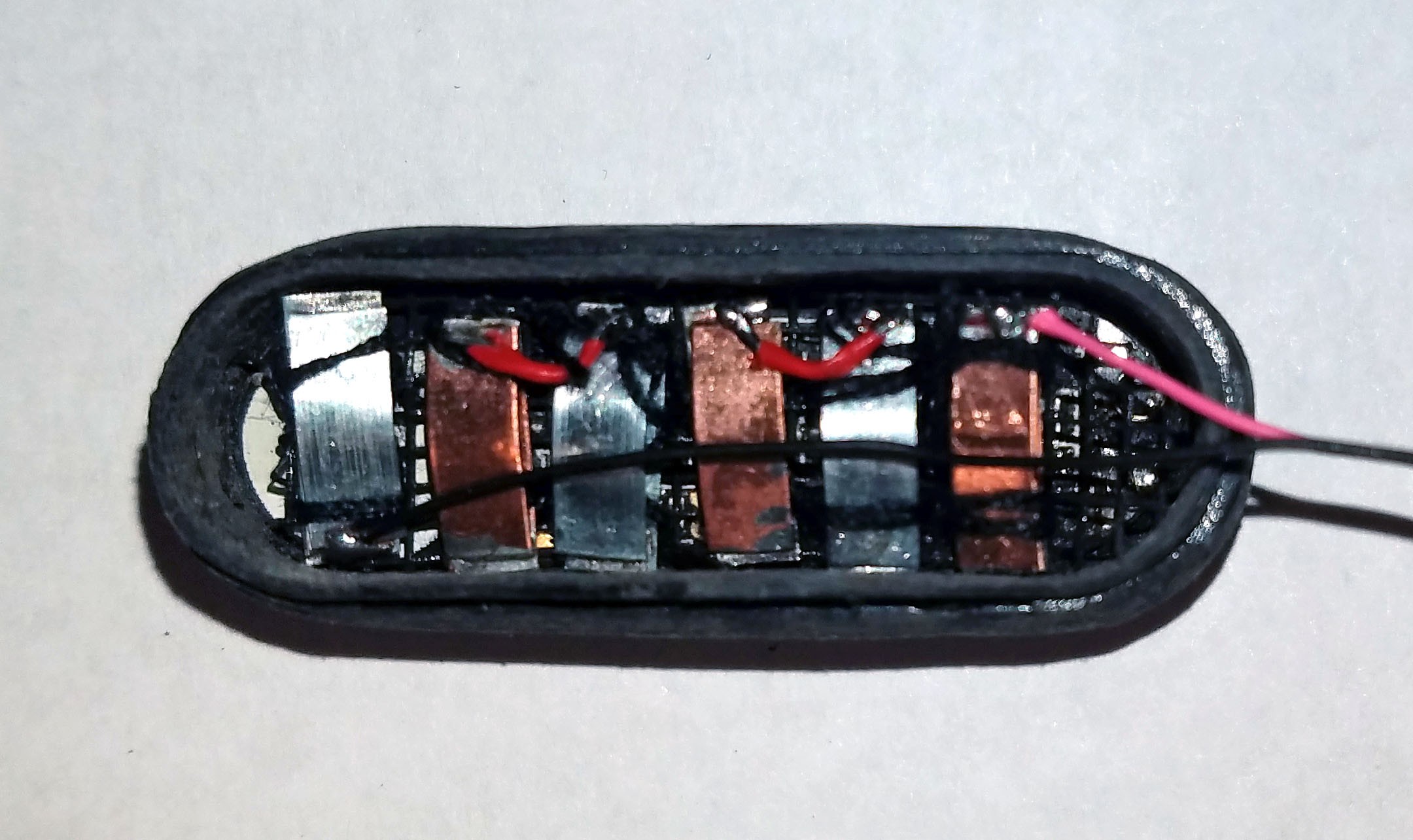

已完成的电电池阵列放置在机柜内，以确保一切适合并保持原位。

塑料活门排列在细胞之间。

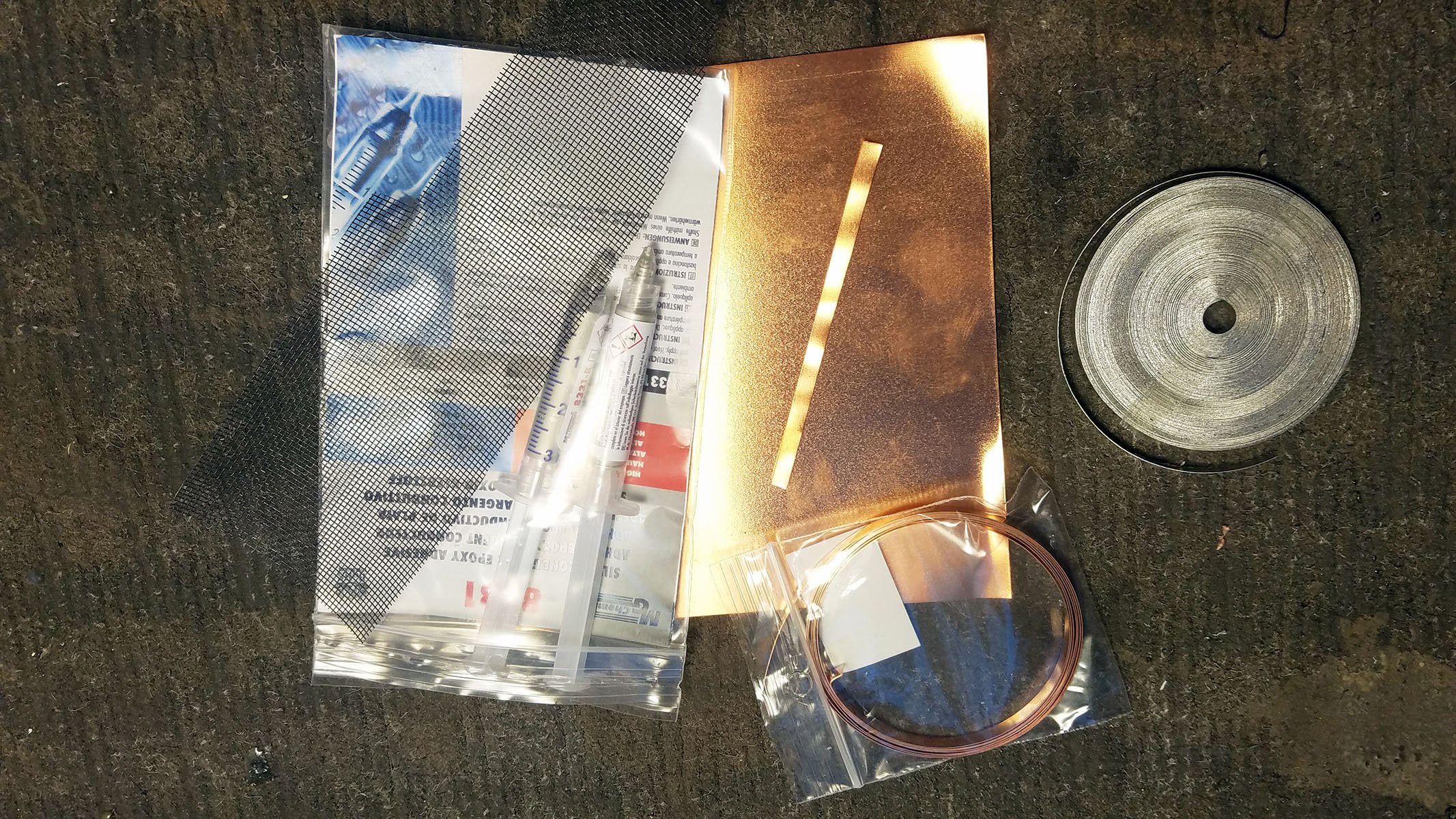

原料：铜板切成条、镁丝带、银焊料、塑料网背、黑线。

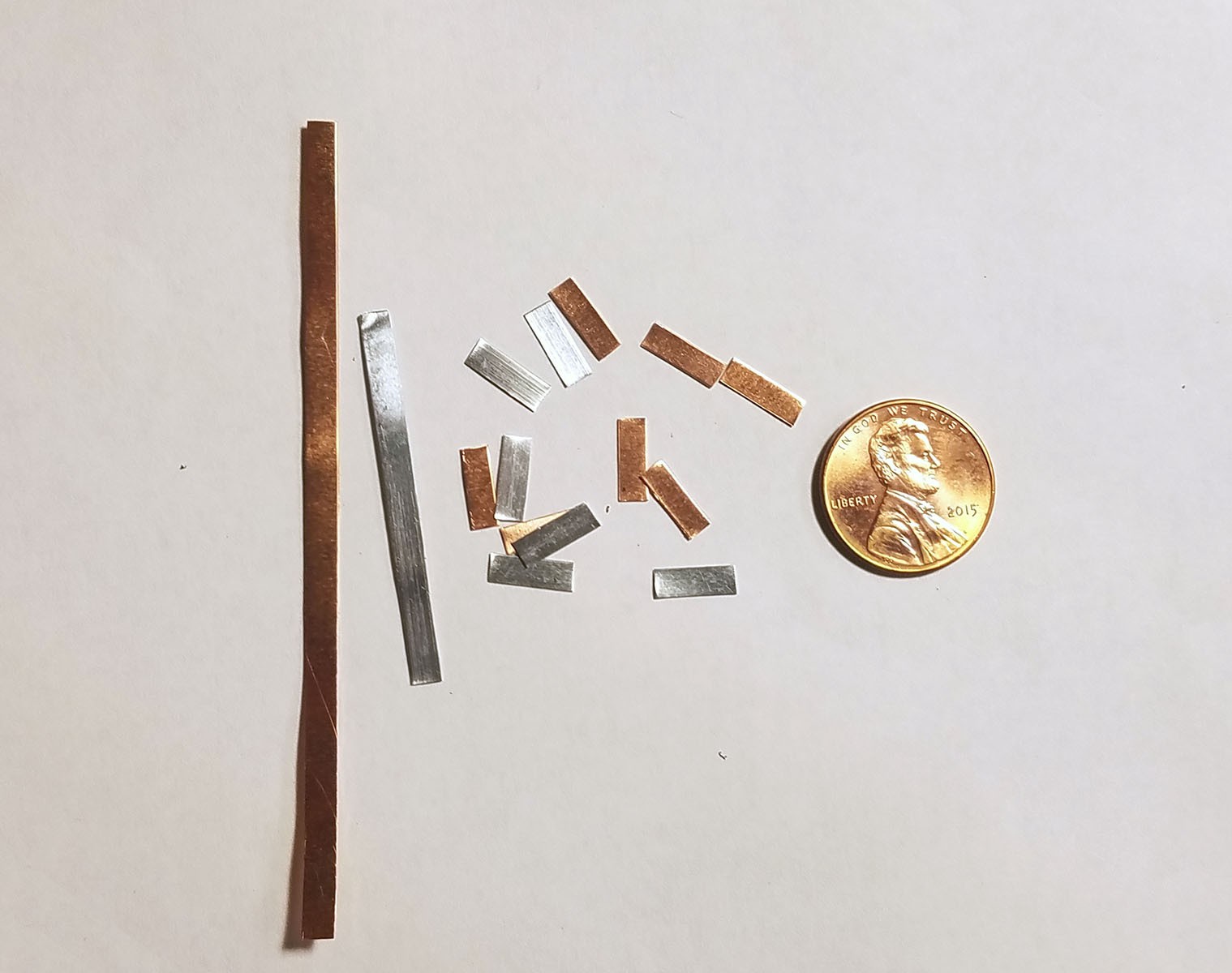

三个镁条和三个铜条 28mm*3.5mm 切割与角修剪，以允许适合塑料药丸外壳。

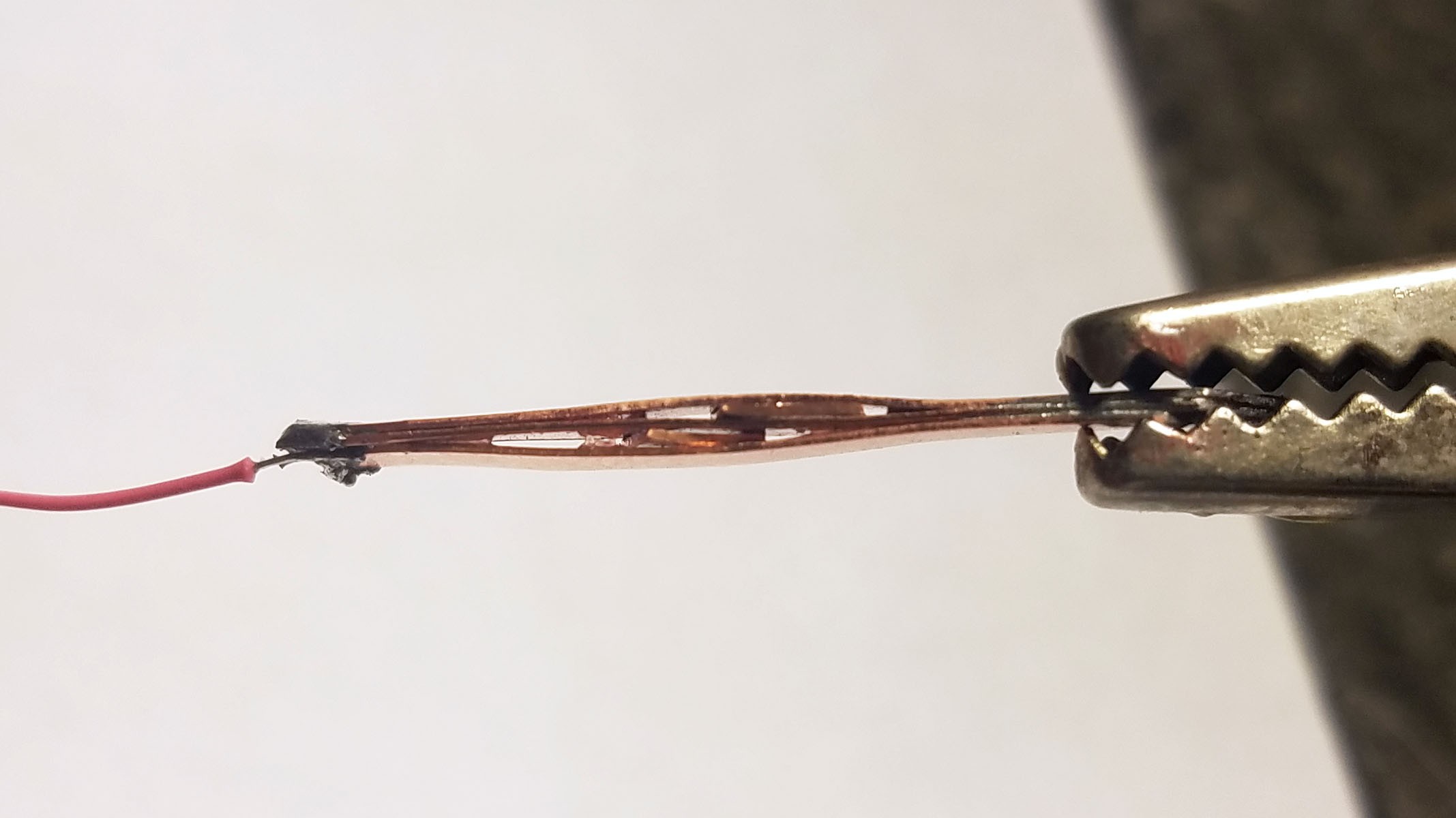

三根铜条用线线焊接在一起。

然后用小块铜片将条带楔开，以确保最大限度暴露在电解质中。

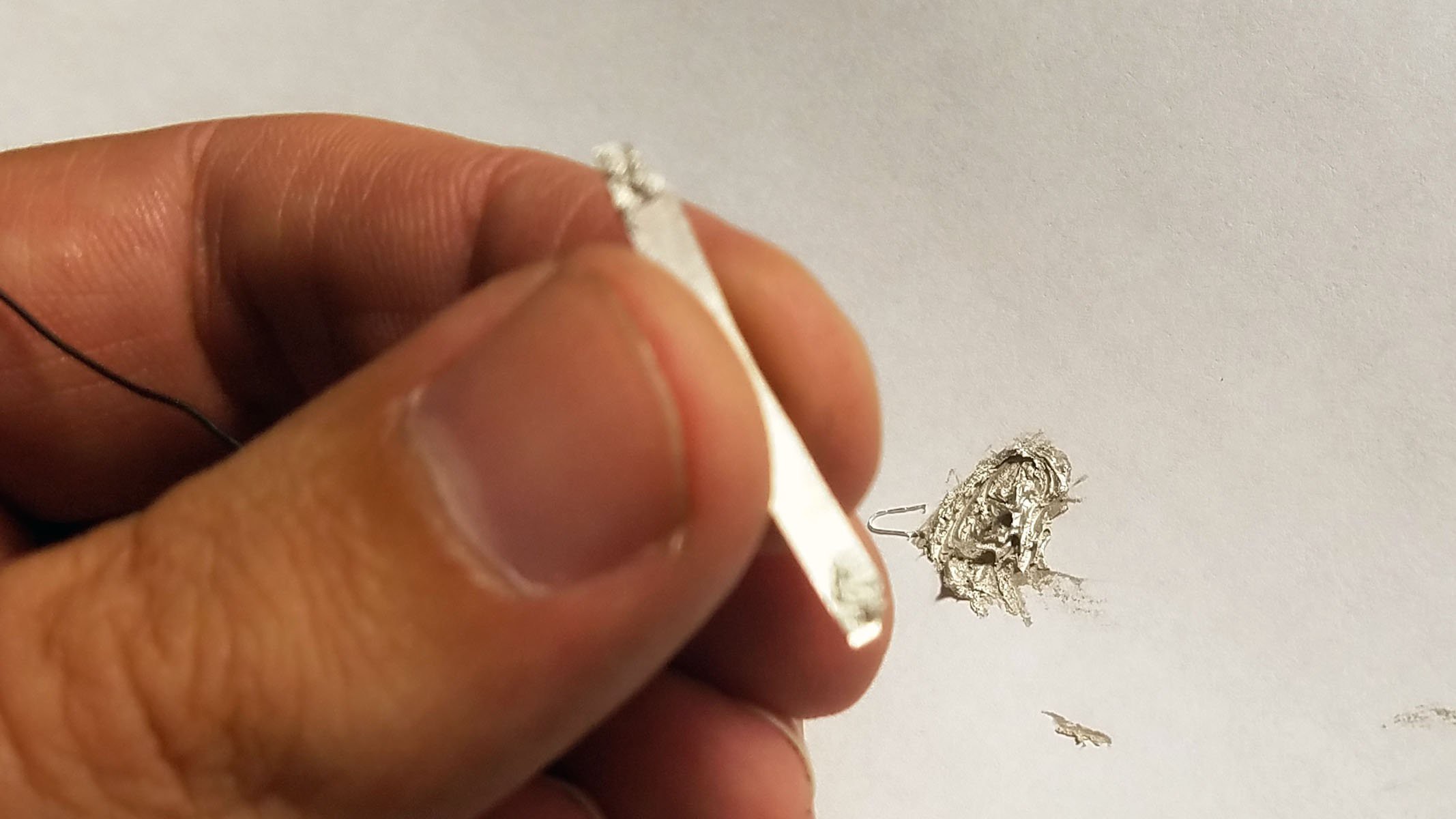

三个镁条粘在一起，在尖端与银导电环氧树脂。镁不能焊接。引线也环氧树脂到一端

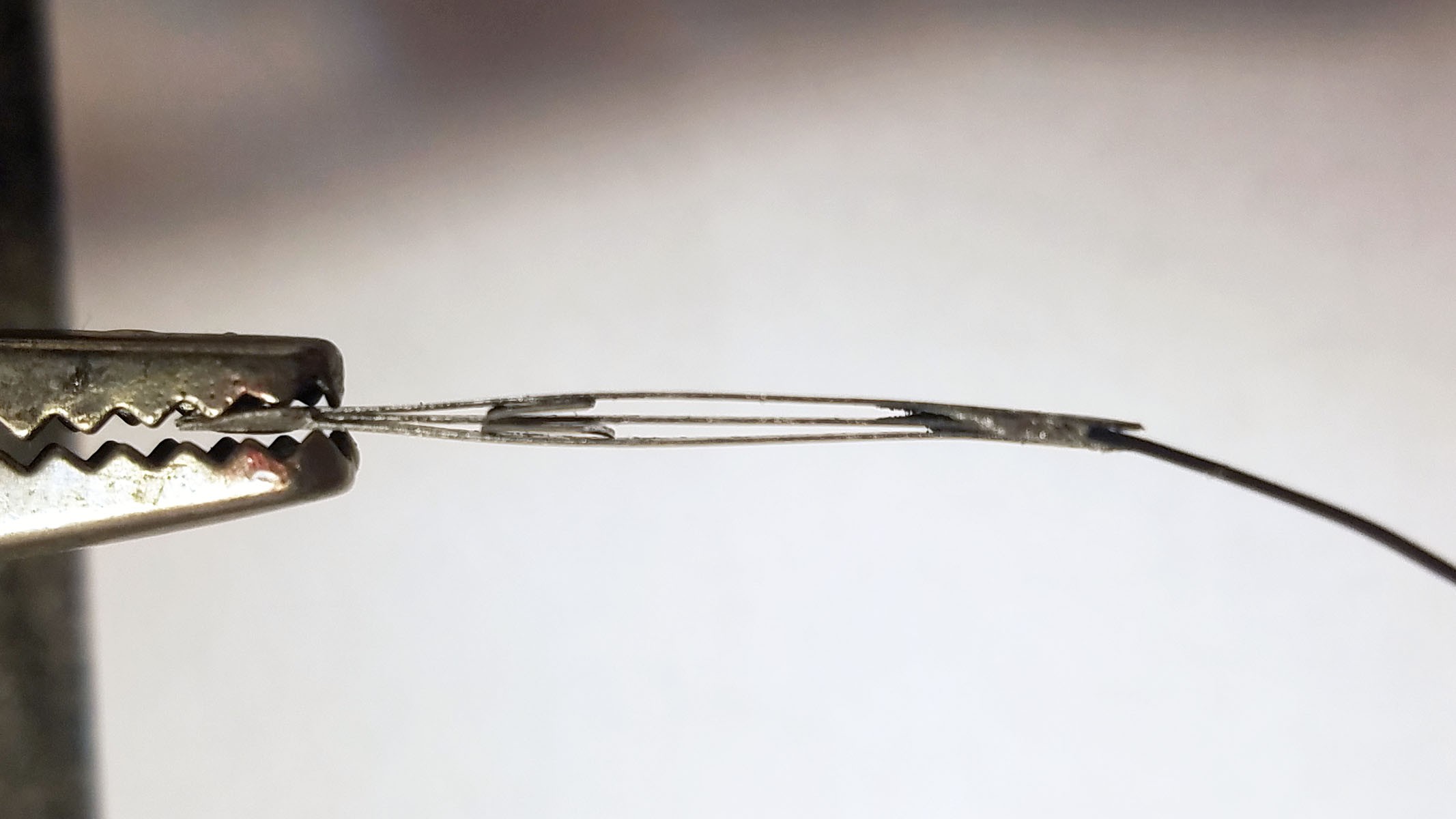

镁条用镁丝带楔开，以最大限度地暴露于电解质。

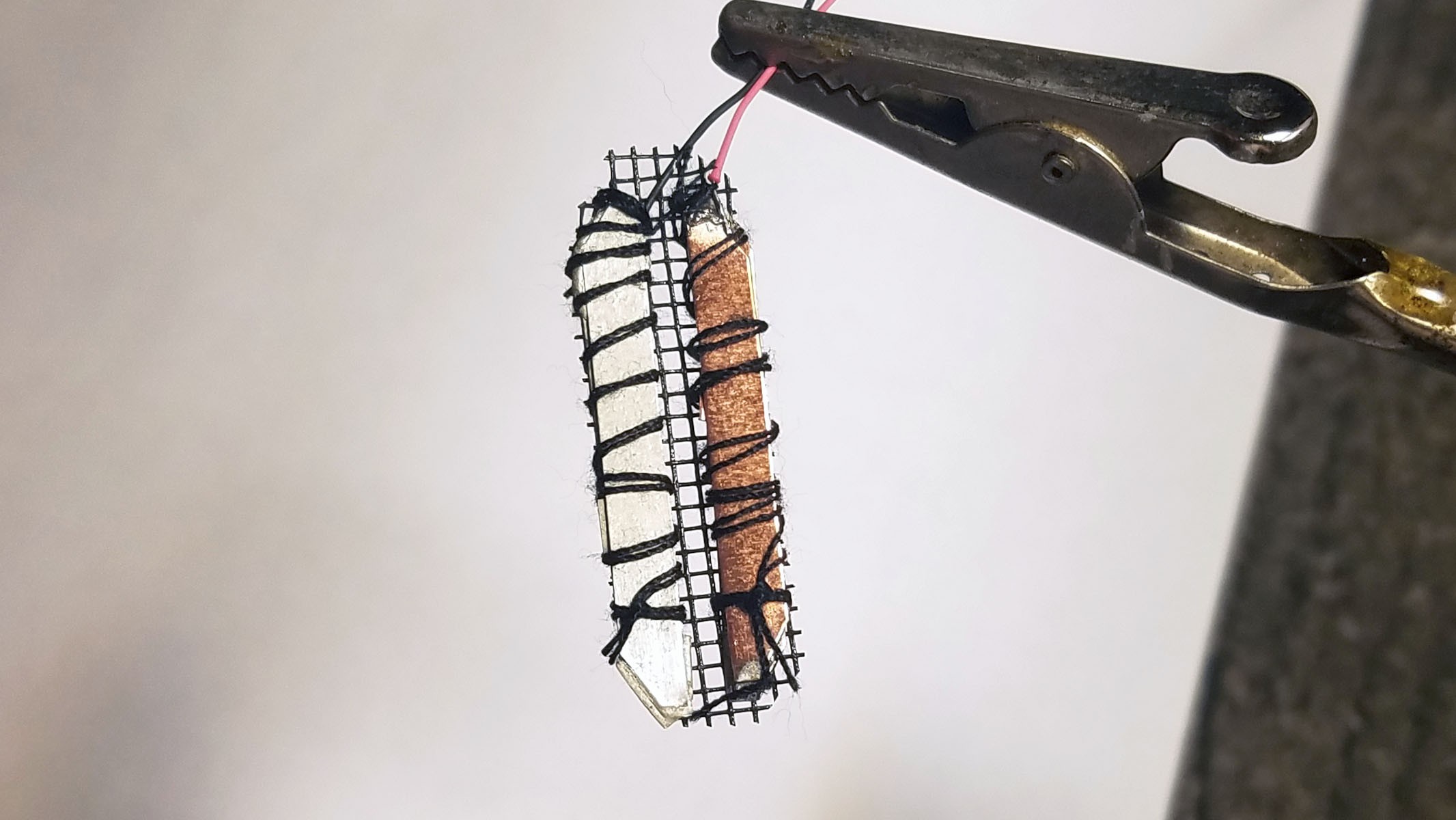

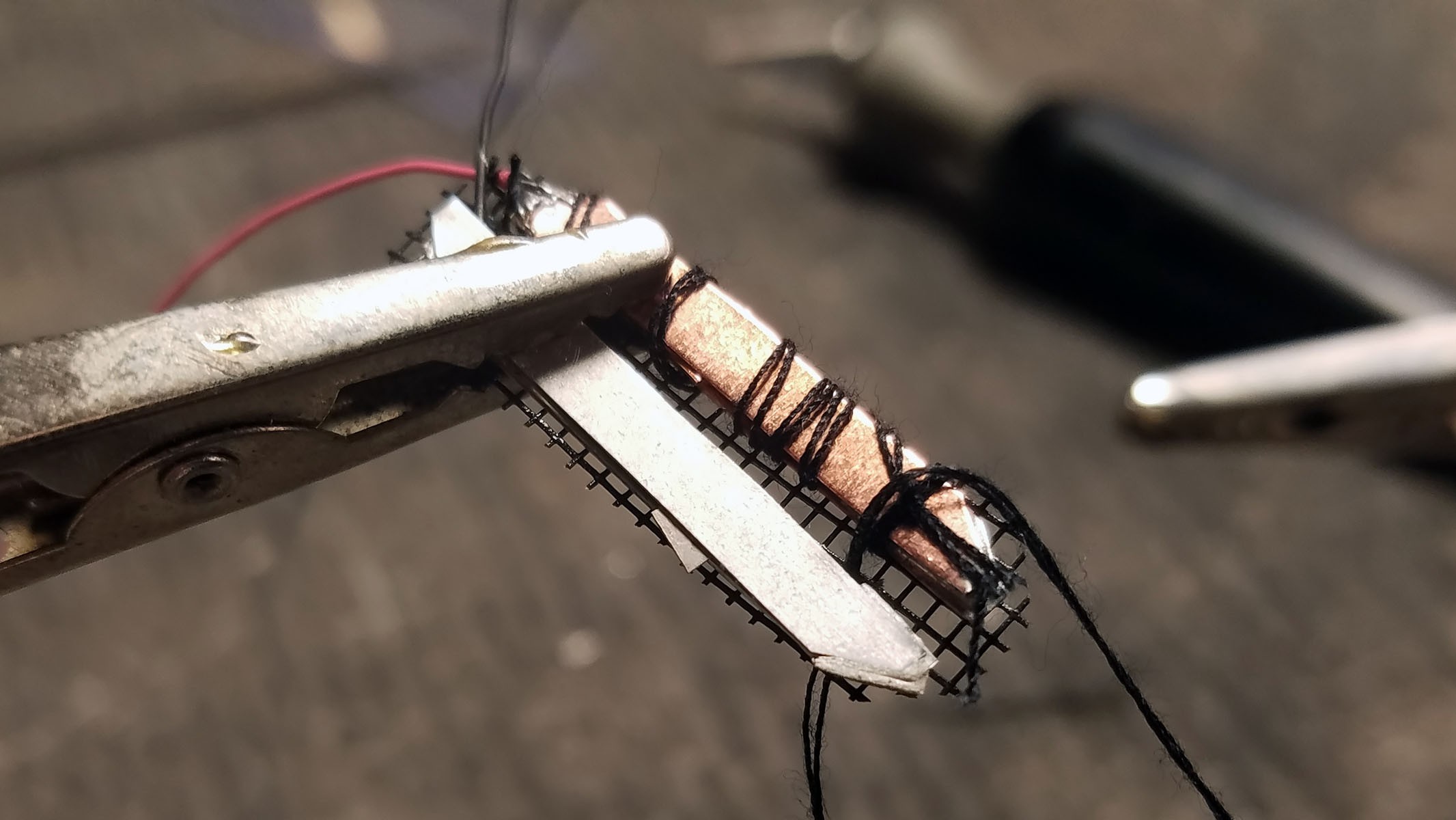

镁和铜条的堆栈播种在塑料网背上，以确保适当的平行间距
