Hackaday.io上可穿戴设备的项目-药物过量检测项链+ App
Hackaday.io上可穿戴设备的项目-药物过量检测项链+ App
描述

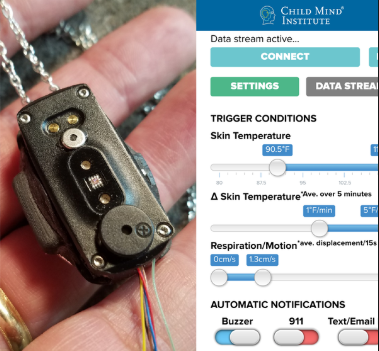

该设备是探索可穿戴设备解决方案的一系列项目中的第一个，该解决方案可解决药物过量和成瘾问题。 该设备包含一个加速度计，一个PPG光学心率传感器和一个用于检测皮肤温度的热电堆非接触式温度计。 该设备还包含一个非常响亮的蜂鸣器，并已连接到智能手机应用程序，该应用程序可以向应急小组发出警报。 紧急响应功能当前是一个模型，实际上并未运行。 一般的想法是该设备使用传感器数据来检测可能的药物过量事件。 然后，设备激活其蜂鸣器。 如果用户在指定的时间段后未停用蜂鸣器，则认为发生了过量，并且设备会通过连接的智能手机应用提醒紧急响应者。
细节
这是一些Amazon和Ebay链接，以获取更晦涩/特定的材料。 毫无疑问，这些将很快过时。
小盒：
https://www.amazon.com/dp/B01B3BT3G6/
https://www.amazon.com/dp/B072MB7G9S/
https://www.amazon.com/dp/B00YT2PWCG/
基于ID107 nRF51822的通用活动跟踪器：
https://www.amazon.com/Fitness-Tracker-SCODE-ID107-Monitor/dp/B01N2UH3TH/ref=sr_1_20
https://www.amazon.com/Wristband-Waterproof-BIGFOX-Activity-Bluetooth/dp/B06XXFBB5Z/ref=sr_1_8
https://www.ebay.com/itm/ID107-Smart-Watch-Bracelet-Activity-Tracker-Heart-Rate-Monitor-Sport-Tracker-USA/322962211261
蜂鸣器：
https://www.ebay.com/itm/10pcs-5v-Active-Buzzer-Magnetic-Long-Continous-Beep-Tone-US-SHIPPING-M306/182700170241
档案
用于3D打印的电子设备外壳盒适配器的可打印STL文件。
标准镶嵌几何
用于3D打印电子设备外壳盒适配器的Blender 3D建模文件。
混合
组件
1“ x1.5”椭圆形小盒
Ebay和Amazon上有很多变体。 只需搜索“椭圆形小盒”。
ID107 nRF51822通用活动跟踪器
任何基于nRF51或nRF52的小型活动跟踪器都可以使用，但是在本教程中，我们将使用ID107
MLX90615热电堆非接触式温度计
内部驱动的3.5v迷你蜂鸣器
它内置有一个谐振器。不要让蜂鸣器需要外部信号。 直径：12mm，电流：
贴片式微动开关
1、入侵nRF51822 ARM Cortex-M0通用活动跟踪器

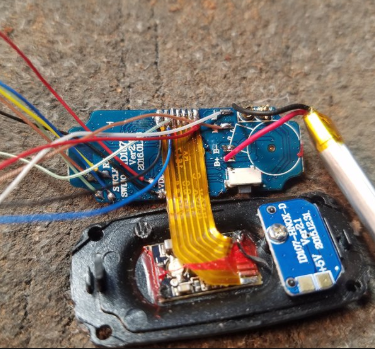

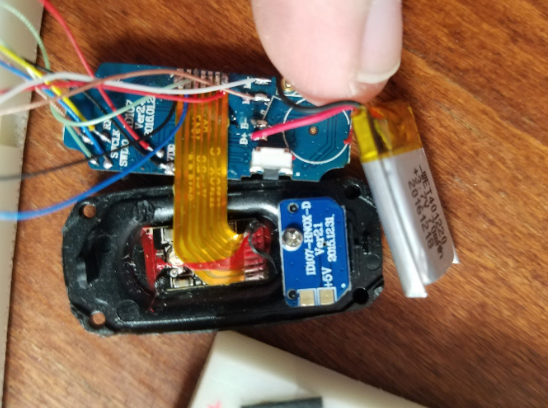

从通用活动跟踪器开始可以节省大量时间和成本。 这就是它们在内部的外观。 通常，大众市场电子设备制造成本的90％以上是工厂的前期设备。 原材料和人工成本通常非常低。 因此，价格为$ 20的活动跟踪器通常会具有与价格为$ 300的设备完全相同的组件，并且质量很高。

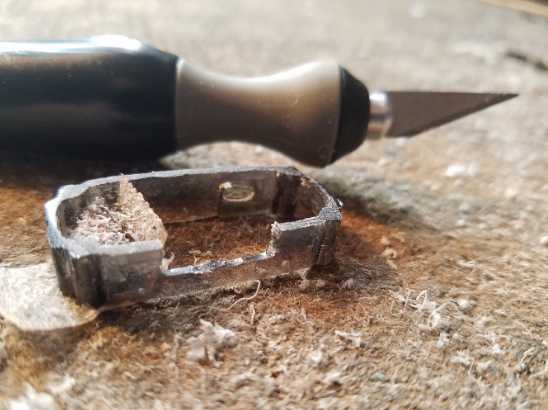

2、修改被黑的活动跟踪器附件
雕刻活动跟踪器外壳，使其适合3D打印的盒式接口。 电线孔等
3、3D打印被黑客入侵的外壳到盒接口

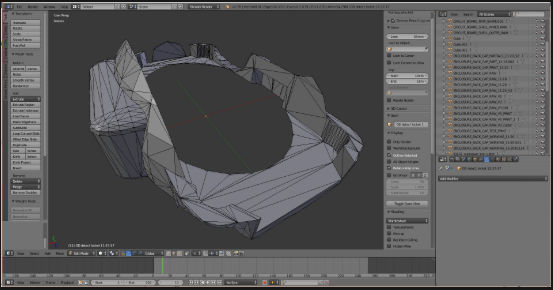

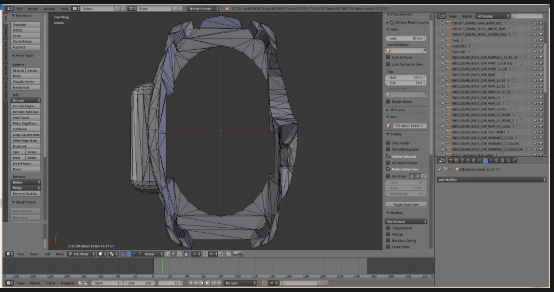

我对适配器进行了建模，以将活动跟踪器外壳的后半部分连接到修改后的盒上。 您可以使用此项目附带的文件自己3D打印此适配器。

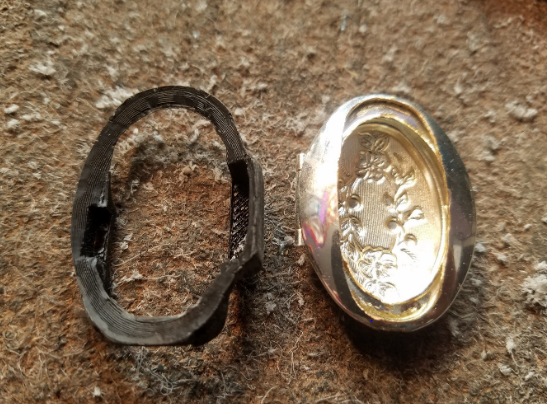

4、修改小盒
使用dremel切割轮将小盒背面磨掉。 3D打印界面将被粘在盒盖的背面，并将其与设备的其余部分连接起来。

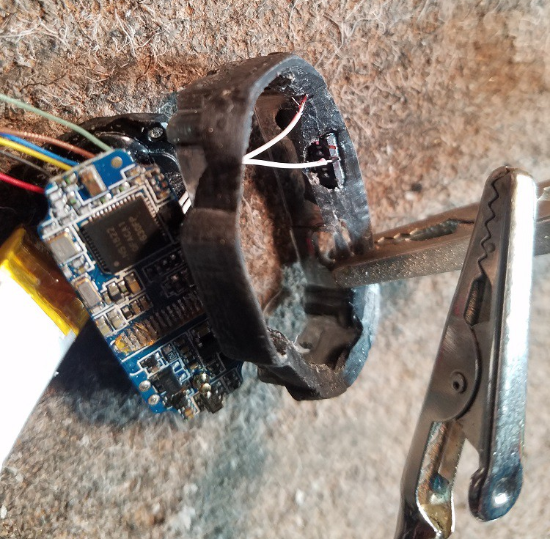

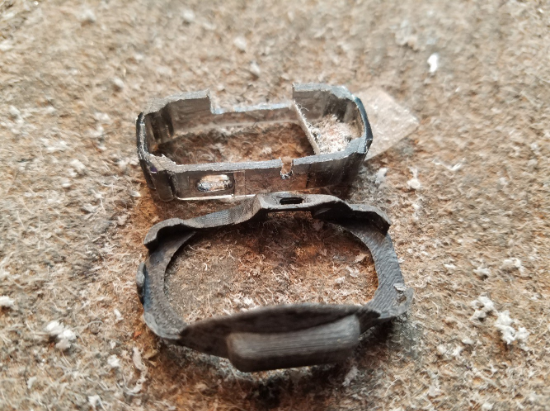

5、将Hacked / Modified Activity Tracker后壳适合3D打印的盒式接口
活动跟踪器的中间部分适合界面。

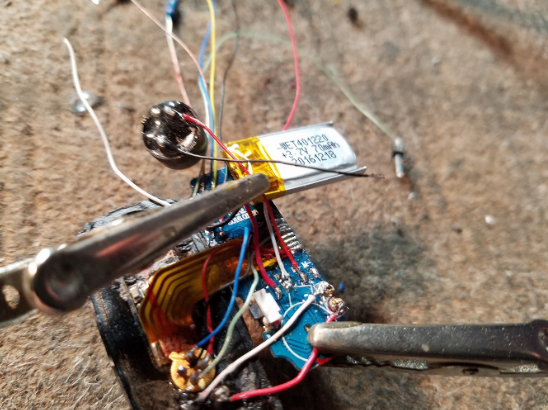

6、将传感器安装在经过改进的Activity Tracker后机柜中

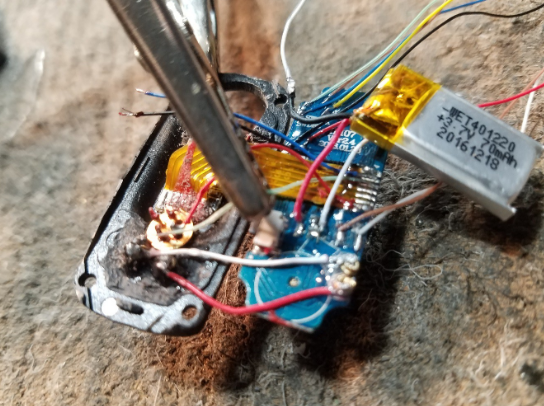

在活动跟踪器外壳盖中钻出用于温度传感器和蜂鸣器的孔。 将电线焊接到PPG心率检测器上，然后将这些电线焊接到温度传感器上。 通过执行此操作，我们可以将温度传感器添加到同一I2C数据总线上。 使一切变得容易。
7、添加蜂鸣器
从通用活动跟踪器上拆下库存振动电机，并用蜂鸣器代替。
8、添加电源开关
胶水开关进入3D打印界面，并连接至主电路板。

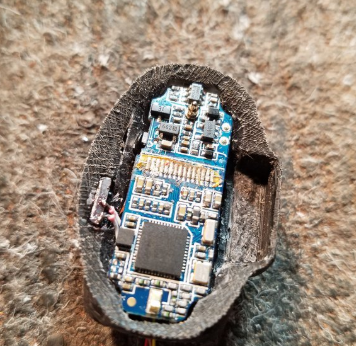

9、将被黑客入侵的活动跟踪器外壳粘合到3D打印界面
组合界面和活动跟踪器外壳。 界面的刻痕表面将被粘到锁上。 ＃粘合规则：如有疑问，得分。

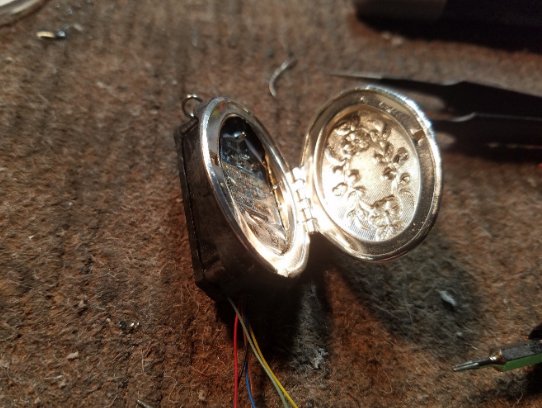

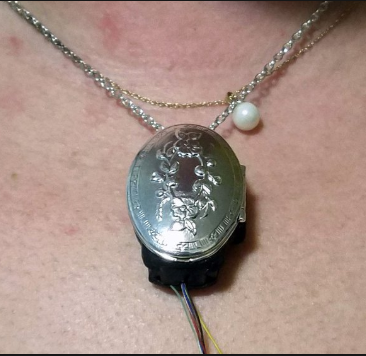

10、胶水结合的接口盒-修饰盒
到小盒的环氧树脂接口，我们都完成了！ （至少使用设备构建）。 现在，我们只需要添加一张所爱的照片或其他在情感上具有重要意义的照片即可。 这将鼓励用户投入使用该设备的精力。
