STC89C52

STC89C52
基本信息
描述:低功耗、高性能CMOS8位微控制器,具有8K字节系统可编程Flash存储器
厂商:宏晶科技
器件类别:控制器
产品结构框图
引脚图

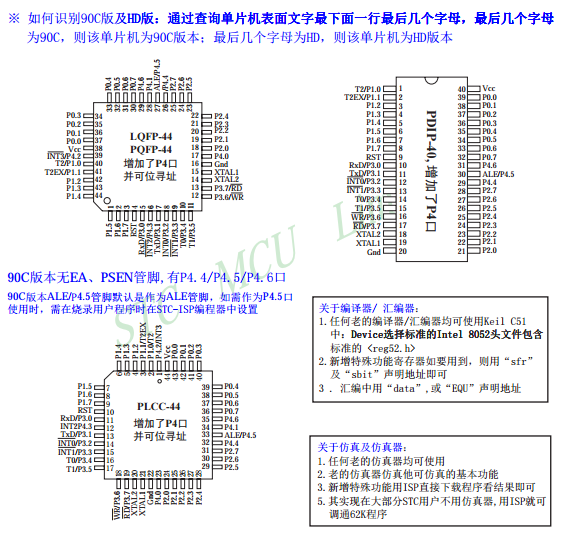

90C版本引脚

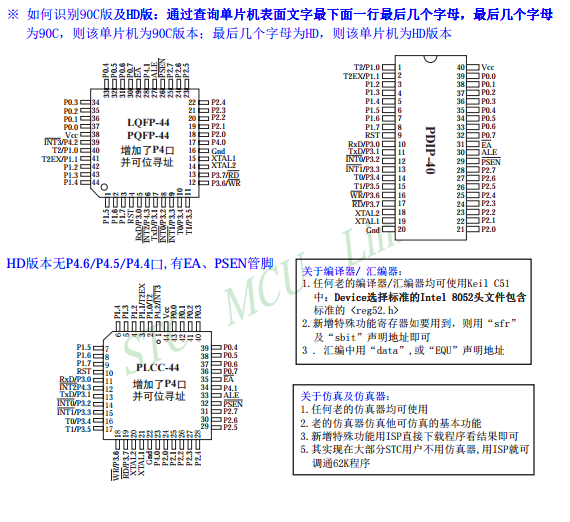

HD版本引脚
产品特性

8K字节程序存储空间; 512字节数据存储空间; 内带4K字节EEPROM存储空间; 可直接使用串口下载。

主要参数

1. 增强型8051单片机,6 时钟/机器周期和12 时钟/机器周期可以任意 选择,指令代码完全兼容传统8051 工作电压:5.5V~3.3V(5V单片机)/3.8V~2.0V(3V 单片机) 工作频率范围:0~40MHz,相当于普通8051 的0~80MHz,实际工作 频率可达48MHz 用户应用程序空间为8K字节 片上集成512 字节RAM 通用I/O 口(32 个),复位后为:P1/P2/P3 是准双向口/弱上拉, P0 口是漏极开路输出,作为总线扩展用时,不用加上拉电阻,作为 I/O 口用时,需加上拉电阻 ISP(在系统可编程)/IAP(在应用可编程),无需专用编程器,无 需专用仿真器,可通过串口(RxD/P3.0,TxD/P3.1)直接下载用户程 序,数秒即可完成一片 具有EEPROM 功能 共3 个16 位定时器/计数器。即定时器T0、T1、T2 外部中断4 路,下降沿中断或低电平触发电路,Power Down 模式可 由外部中断低电平触发中断方式唤醒 通用异步串行口(UART),还可用定时器软件实现多个UART 工作温度范围:-40~+85℃(工业级)/0~75℃(商业级) PDIP封装

产品应用

利用U8进行ISP下载 利用U8-Mini进行下载 USB转串口 RS-232转换器

封装

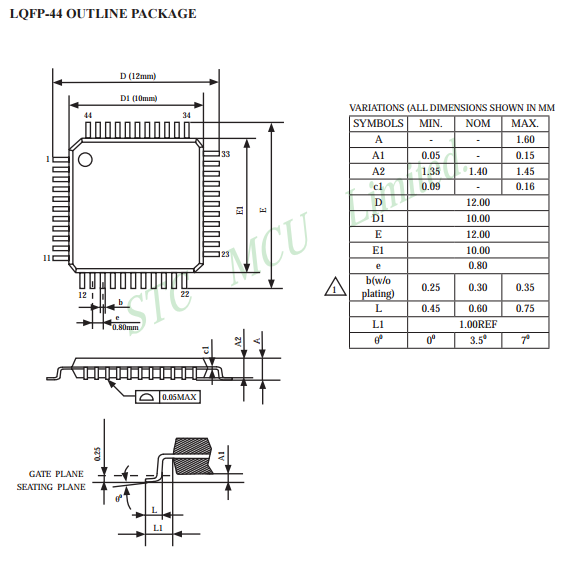

封装1:LQFP-44

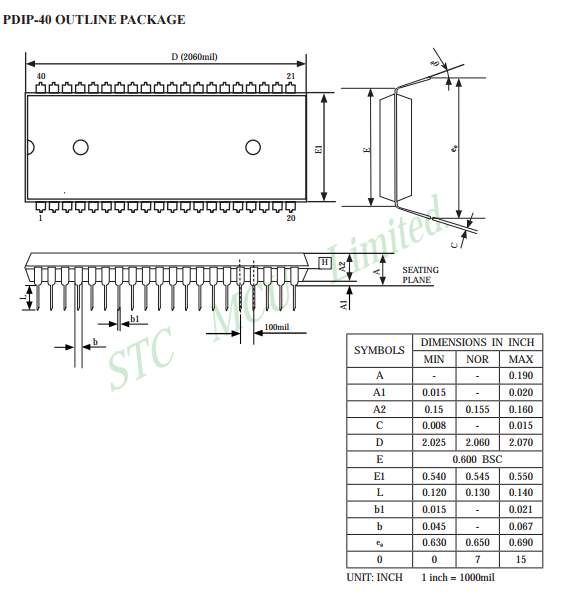

封装2:PDIP-40
封装3:PLCC-44

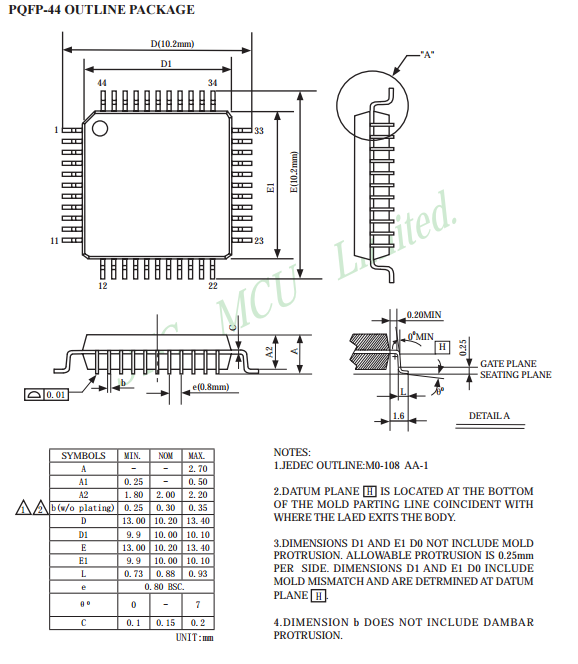

封装4:PQFP-44
