SMA-Q2也称为SMA TIME，是一款中国智能手表，具有彩色内存LCD，心率传感器和NRF52832蓝牙SoC来驱动所有功能。它的低价格，炫酷的功能和简单的结构使其看起来像是开源智能手表固件的完美平台。

原始固件在S132 SoftDevice版本2.0.1上运行。 该设备包含可以与通用Nordic上传工具一起使用的OTA引导程序，因此可以安全地上传新固件。

芯片已锁定，因此，如果要使用自己的固件，则必须使用内置的OTA引导加载程序或擦除整个芯片以解除锁定。

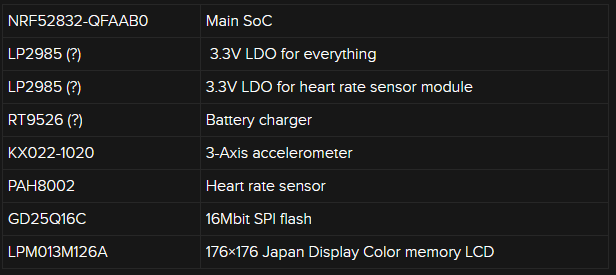

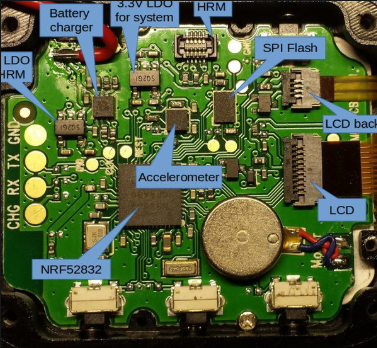

未知芯片，但与LP2985类似。 为整个事情供电

 同上。 为PAH8002心率传感器模块供电。使能引脚由MCU控制。

未知的芯片，似乎就像是通用的线性锂离子电池充电器IC。 可能是Richtek RT9526，引脚排列似乎匹配。

Kionix KX022-1020 3轴加速度计。 通过I2C进行通信。 由MCU引脚供电！

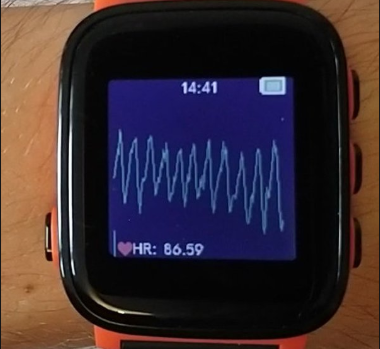

 具有绿色和红外LED的PAH8002心率传感器。 安装在手表的背面板上，通过带状电缆连接至主板。通过I2C进行通信。 我设法找到了完整的数据表和应用笔记。

GigaDevices GD25Q16C 16Mbit（2MB）SPI闪存。

带抖动的3位调色板（来自Wikipedia）

启动HRM功能后I2C总线嗅探。 手指放在传感器上。 最后停止测量。

启动HRM功能后I2C总线嗅探。 手指不在传感器上。

更新

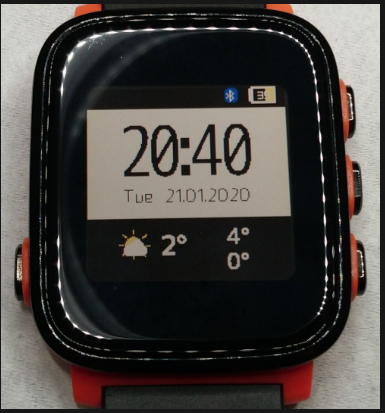

图5

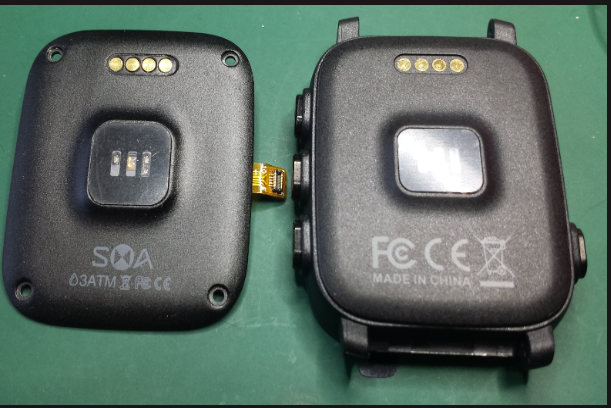

左：旧表，右：当前版本

图3
