Hackaday.io上可穿戴设备的项目-无限镜潜水镜
Hackaday.io上可穿戴设备的项目-无限镜潜水镜
描述

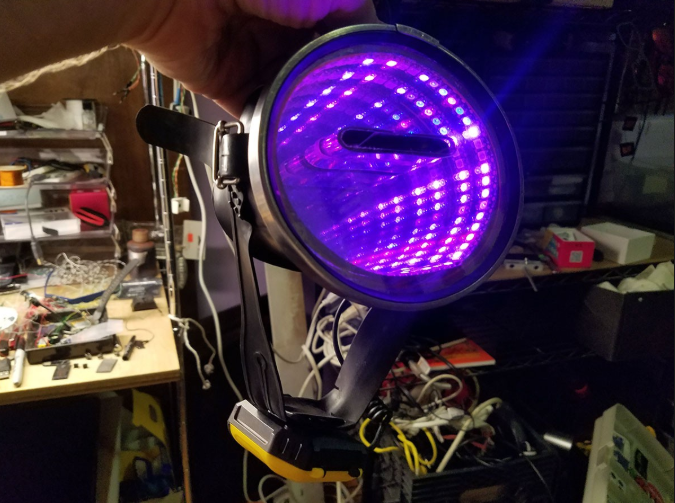

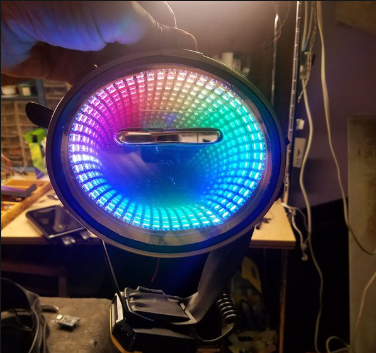

雅克·库斯托（Jacques Cousteau）风格的水肺潜水面镜变成了无限镜，带有由Arduino控制的可编程RGB LED。 与我所见过的其他无限反射镜面罩/眼镜不同，该项目可通过增加一个宽的窥视孔让您在佩戴时看到。 固件是FastLED库，并修改了FastLED演示草图。 我添加了MPU-9250加速度计，以使光线显示出对人体运动的响应。
细节

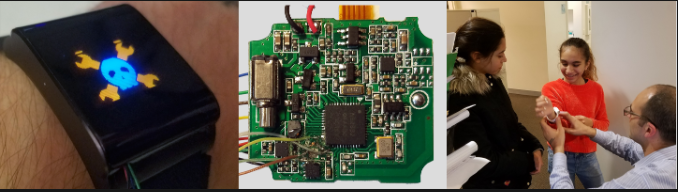

查看我最新的项目，用于医疗设备开发的Hacking可穿戴设备。 破解售价35美元的Arduino兼容nRF52 ARM Cortex活动跟踪器，以构建低功耗设备。 目前，已用于MATTER Lab的可穿戴医疗设备原型。 有关使用蓝牙的加速度计姿势识别，神经网络训练和3D模型控制的完整教程和代码。

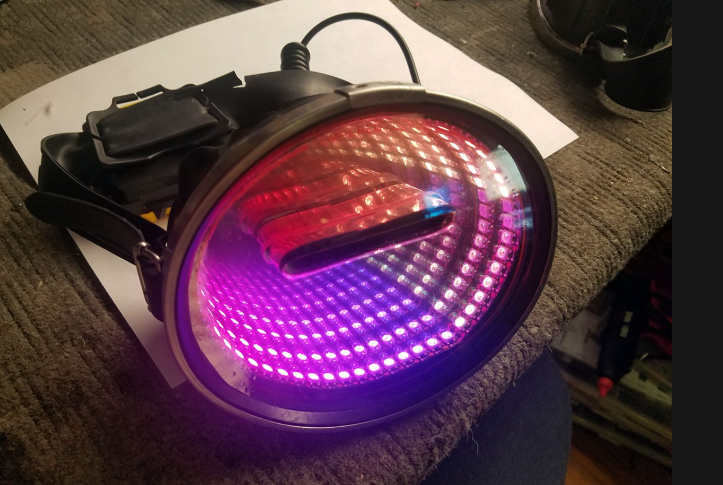

“无限反射镜”是将光源放置在全反射镜和部分反射镜之间时产生的幻觉。 当从部分镜侧观察时，会感觉到增加的深度，甚至“无限”的深度，随着越来越暗淡的光源复制到远处。
我计划在Hackaday和其他地方发布更多项目。 保持更新的最佳方法是在GitHub https://github.com/curtpw上关注我
雅克·库斯托风格的潜水面罩
I got mine on Ebay for $20
WS2812B（或类似产品）RGB可编程LED灯带
带4xAA后电池仓的前照灯
蚕食大灯电池盒。 您可以使用任何想要的5V电源。
5V升压转换器/稳压器
MPU-9250加速度计
用于使LED灯显示出对人体运动的响应
Arduino
任何微控制器都可以，尽管如果不是5v，则必须跳一些圈，因为我们需要5v来驱动LED灯条。
闩锁按钮开关
我将此作为电源开关添加到电池组中
亚克力或有机玻璃镜
需要至少与潜水面罩玻璃观察窗格一样大。
柔性塑料板镜
这些通常每包24个。 这是可选的。 我用塑料卷起的镜面衬在面罩的观察孔上。
部分镜膜
有时称为“单向”镜膜。 您需要约50％的透射率，并且只需要覆盖潜水面罩的前玻璃即可。 对于该应用程序，某些“隐私膜”或“单向镜膜”太暗了，因此请确保并检查透射率或购买专门为无穷大镜广告的产品。

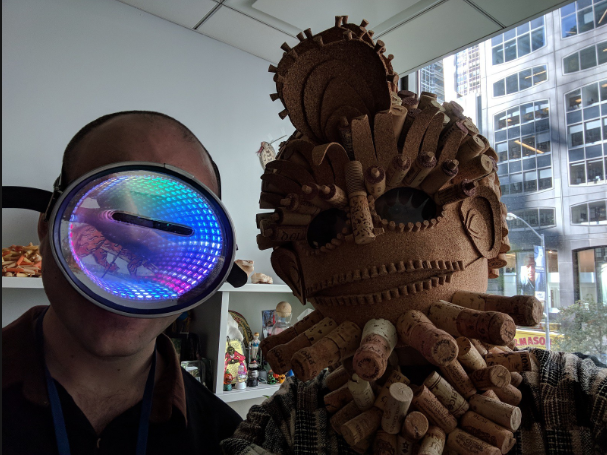

这是我戴着Infinity Mirror水肺潜水面罩，而我的同事Arno在儿童思维研究所MATTER实验室戴着他的软木人面罩。 查看我在Hackaday奖中的参赛作品，为MATTER Lab筹集资金-Hack $ 35可穿戴设备用于医疗设备开发

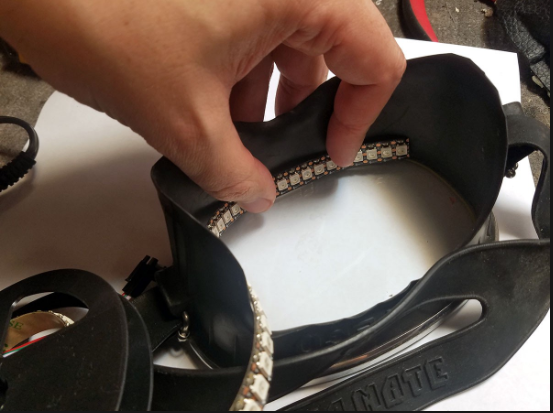

1、切下LED灯条以适合面罩
潜水面罩的大小各不相同，因此最好避免简单地使用与我使用的LED灯带相同的长度/ LED数。 从面罩内部测量玻璃的周长。 切一段长度合适的LED灯条，使其舒适地适合面罩内部。
2、后视镜

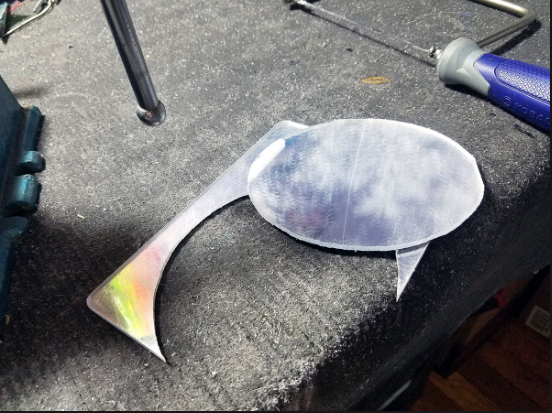

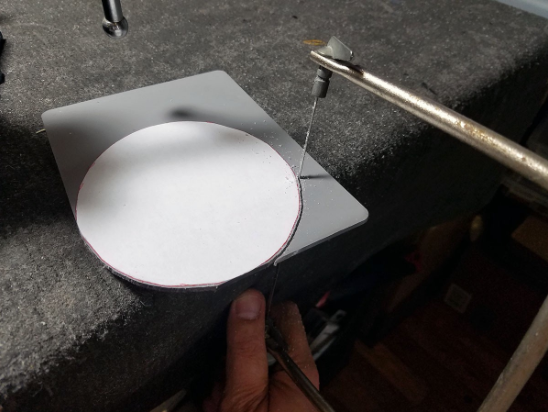

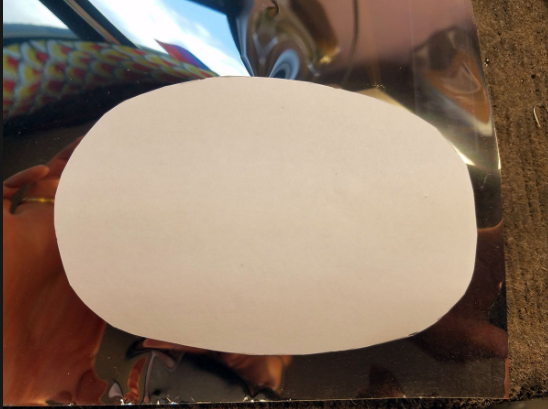

将潜水镜面朝下放在一张白纸上，然后用铅笔或钢笔在边缘划一下痕迹。 围绕该椭圆形的内部绘制一条线，使其距该直线3/8英寸（即更小）。切出此较小的椭圆形-这是我们的后视镜模板。用水溶性胶水将其粘合到塑料镜板上 （Elmer等）切出纸模板覆盖的镜子部分。
*注意：后视镜是该项目唯一棘手的部分。 理想情况下，它将比玻璃后面的空间稍大（附加直径2mm）。 从玻璃向您的脸延伸的橡胶会形成“垫片”，并会在后视镜的边缘延伸。 如果操作正确，橡胶“垫片”将使后视镜牢固地固定在适当的位置，而无需粘合剂或其他固定装置。
3、将部分镜膜添加到水肺潜水镜玻璃中

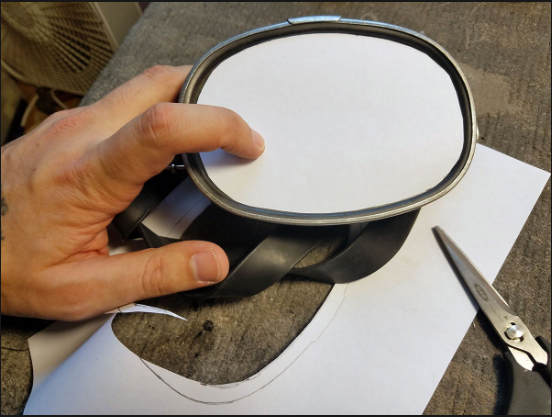

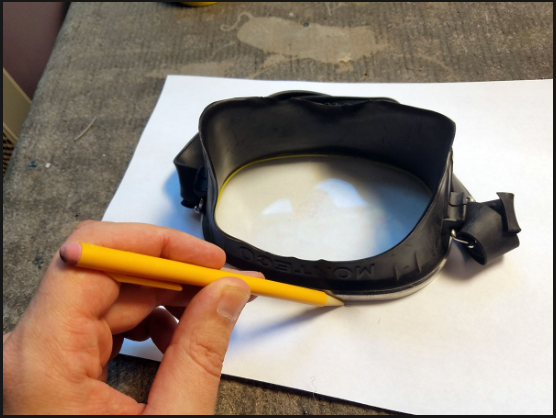

在一张纸上描绘潜水面罩的边缘。

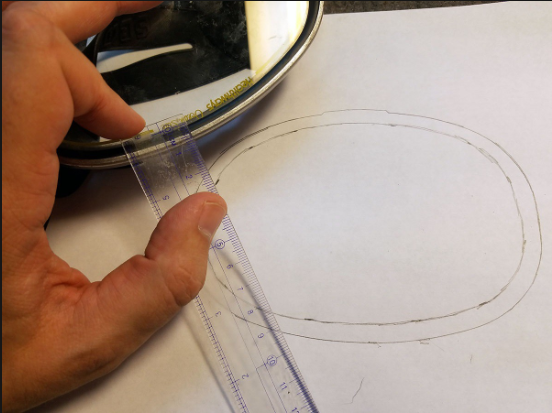

在较大的椭圆形内部绘制一个较小的椭圆形。 这个小的椭圆形应该是面具玻璃的大小，半径比所描绘的椭圆形小0.7mm。
切出您的镜膜模板（您绘制的内部椭圆形）。
使用模板切出将附着在玻璃上的镜膜。
4、将Arduino，MPU-9250加速度计和稳压器连接到潜水面罩

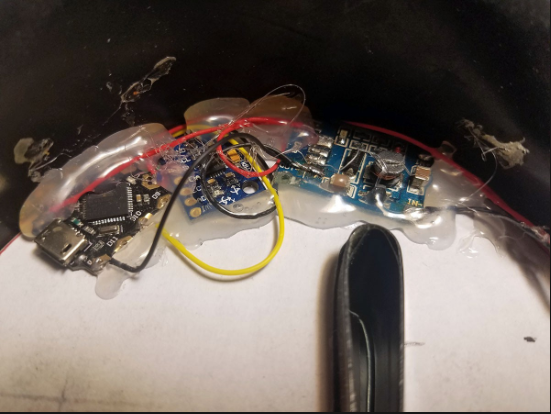

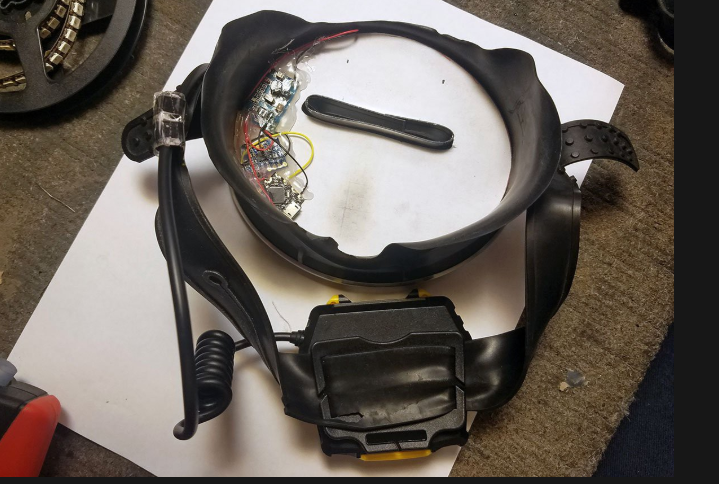

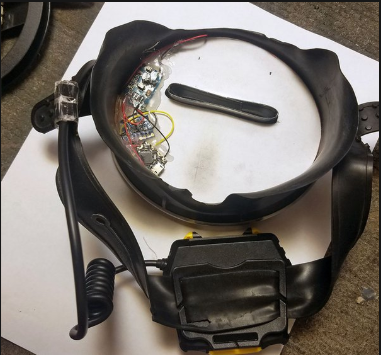

将Arduino和外围设备连接到LED灯条和电源后，测试面罩以确保一切正常。 然后将Arduino和外围设备热胶到面罩的背面（塑料镜面切口的背面）。
