AT89C51

AT89C51
基本信息
描述:8位4K字节闪存微控制器
器件类别:控制器

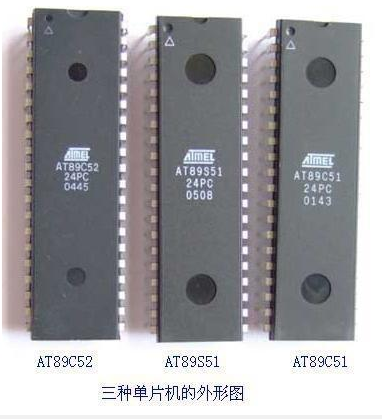

产品图片:双列直插式

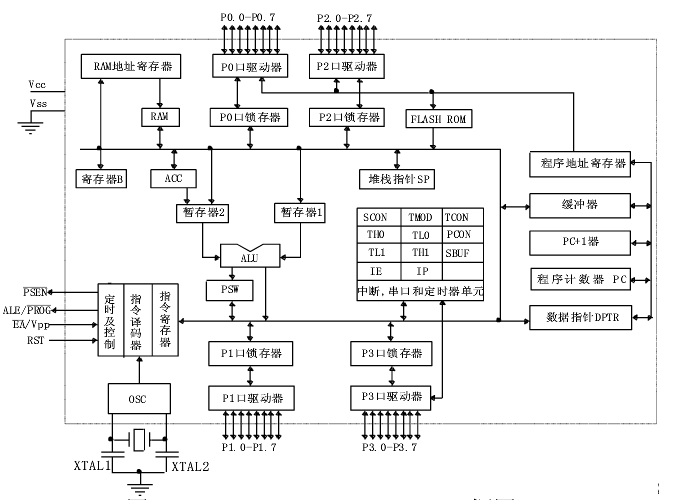

产品结构框图
引脚图
引脚1:PLCC44

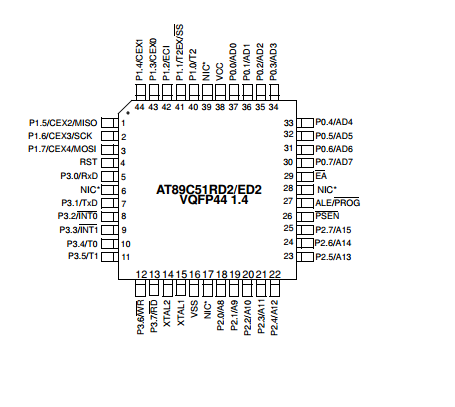

引脚2:VQFP44

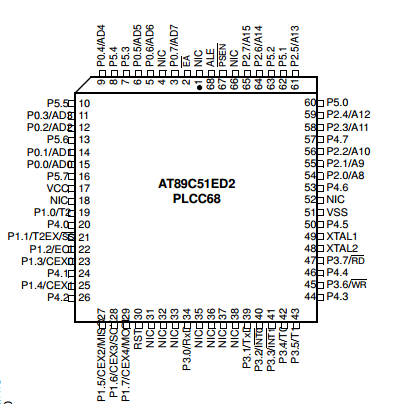

引脚3:PLCC68

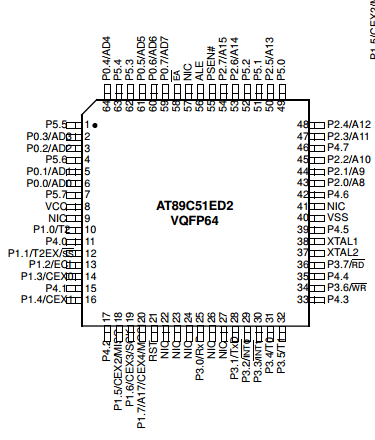

引脚4:VQFP64

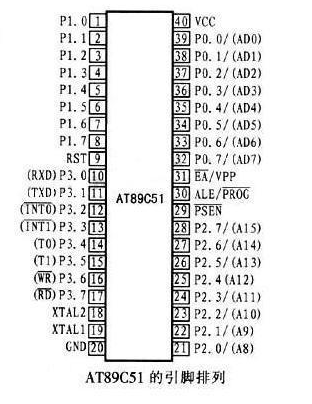

引脚5:双列直插式
产品特性

AT89C51 提供以下标准功能:4k字节Flash闪速存储器,128字节内部RAM,32 个I/O 口线,两个16位定时/计数器,一个5向量两级中断结构,一个全双工串行通信口,片内振荡器及时钟电路。同时,AT89C51可降至0Hz的静态逻辑操作,并支持两种软件可选的节电工作模式。空闲方式停止CPU的工作,但允许RAM,定时/计数器,串行通信口及中断系统继续工作。掉电方式保存RAM中的内容,但振荡器停止工作并禁止其它所有部件工作直到下一个硬件复位。

主要参数

与MCS-51 兼容 K字节可编程FLASH存储器 寿命:1000写/擦循环 数据保留时间:10年 全静态工作:0Hz-24MHz 三级程序存储器锁定 128×8位内部RAM 32可编程I/O线 两个16位定时器/计数器 5个中断源 可编程串行通道 低功耗的闲置和掉电模式 片内振荡器和时钟电路

产品应用

适用于ge

封装

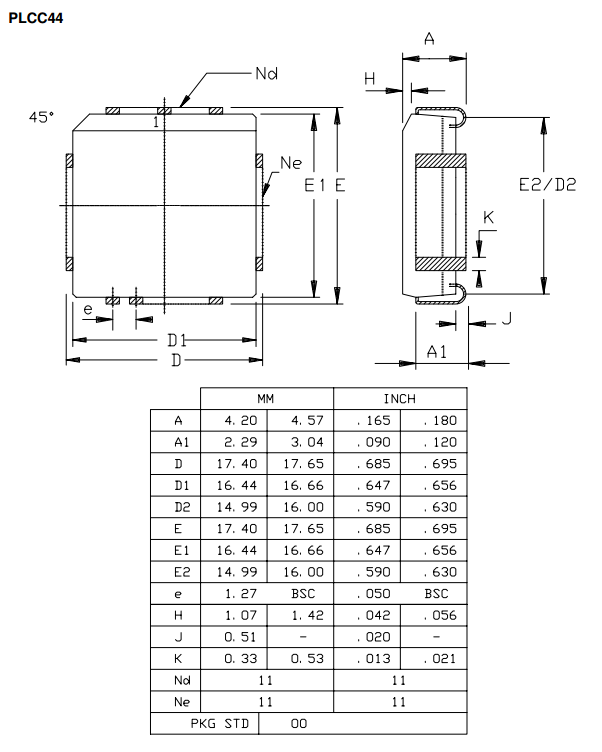

封装1:PLCC44

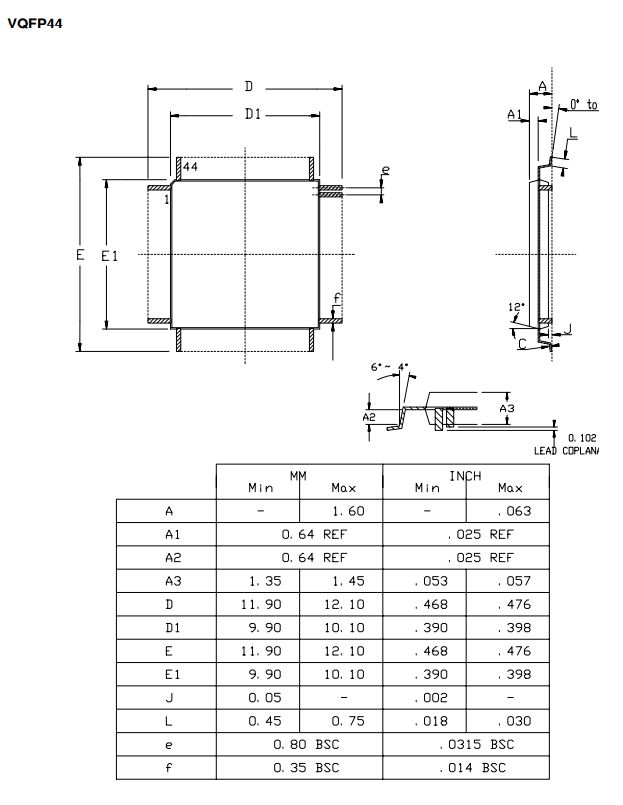

封装2:VQFP44

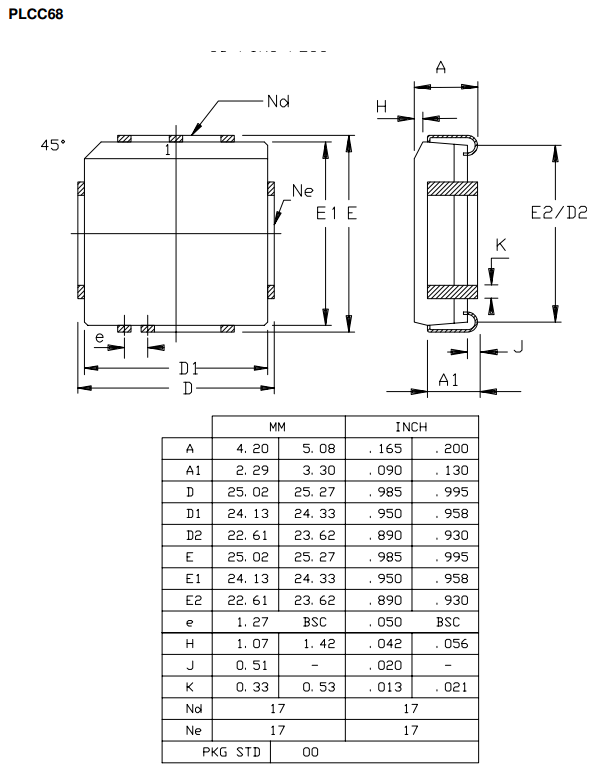

封装3:PLCC68

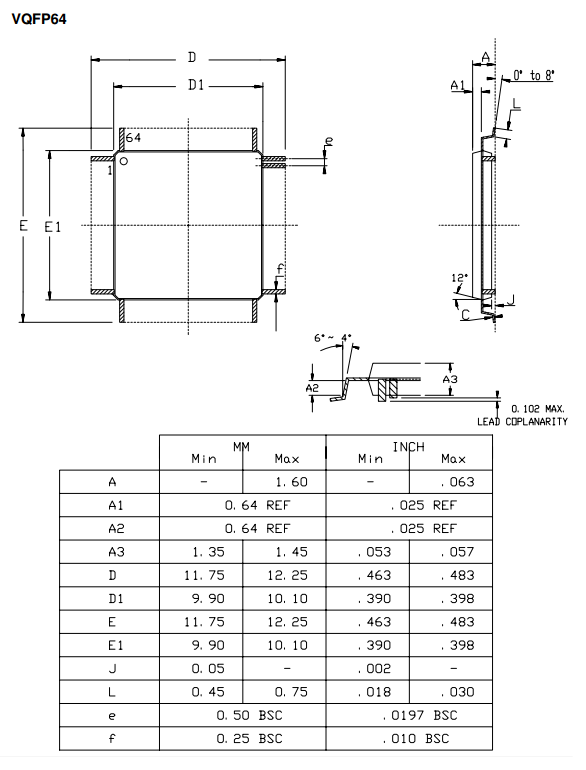

封装4:VQFP64
封装5:51系列单片机DIP封装 图
设计工具
库/模型
CAD库文件
AT89C51RC2-SLSUM
AT89C51 Series 60 MHz 32 KB Flash 1.25 KB SRAM 8-Bit Microcontroller - PLCC-44
AT89C51RD2-SLSUM
MCU 8-bit AT89 80C51 CISC 64KB Flash 3.3V/5V 44-Pin PLCC Stick
AT89C51ED2-RLTUM
MCU 8-bit AT89 80C51 CISC 64KB Flash 3.3V/5V 44-Pin VQFP Tray
AT89C51ED2-RLTUM
AT89C51 Series 60 MHz 64 KB Flash 2 KB SRAM 8-Bit Microcontroller - VQFP-44
AT89C51ED2-SMSUM
AT89C51 Series 64 KB Flash 2 KB SRAM 60 MHz 8-Bit Microcontroller - PLCC-68
AT89C51CC03CA-SLSUM
AT89C51 Series 40 MHz 64 KB Flash 2.25 KB SRAM 8-Bit Microcontroller - PLCC-44
设计参考
参考设计简述

此万年历基于AT89C51单片机,使用12864显示信息。具有大字显示时间的风格、温度实时显示、闹钟、星期自动计算、农历等功能。

成品图片
评估板信息
评估板型号:AT89C51AC2
评估板图片
评估板介绍:at89c51ac2-以太网-接口
评估板型号:AT89C51RD2
评估板图片
评估板介绍:AT89C51RD2-以太网-接口
相关器件
替代器件
AT89S51
AT89C52
AT89S52
AT89S8252
