TMAG5124 - 2-wire (current output), high voltage (up to 38V) switch

TMAG5124 - 2-wire (current output), high voltage (up to 38V) switch
基本信息
描述:2-wire (current output), high voltage (up to 38V) switch

TMAG5124器件是一种高精度霍尔效应传感器,提供用于工业设计的2线输出接口。 TMAG5124集成了一个电流源输出,该电流源输出会根据施加到该部件的磁场值在两个级别之间切换。 固定高值时,可以从两个范围中选择低值。 该输出可实现传感器与控制器之间的强大通信,有助于检测断开连接,并将导线数限制为两根。 数据可以通过此电缆输出以更长的距离传输。 TMAG5124的宽工作电压范围和反极性保护设计用于多种工业应用。

器件类别:传感器
产品图片

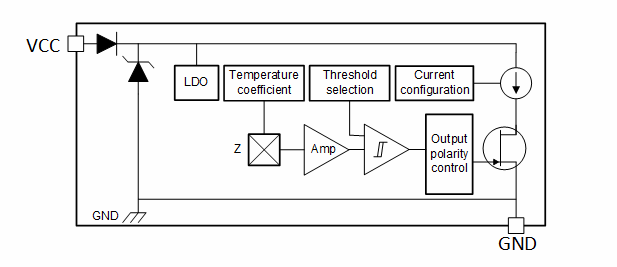

产品结构框图

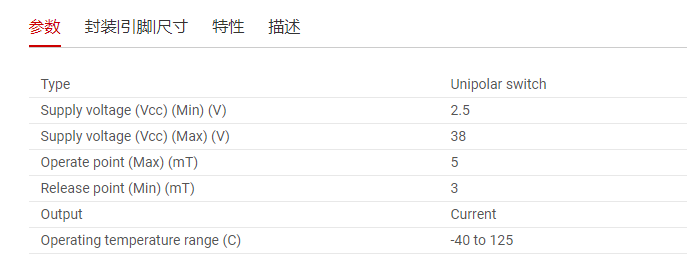

产品特性

+ 带有2线制接口的霍尔效应开关 + 低电平电流输出选项: + TMAG5124A:3.5毫安 + 磁灵敏度: + TMAG5124A:4 mT(典型值) + 快速感应带宽:40 kHz + 支持宽电压范围 + VCC工作范围:2.5 V至38 V + 无需外部稳压器 + 宽工作温度范围 + 环境工作温度范围:–40°C至+ 125°C + 保护功能: + 支持高达40 V的负载突降 + 反极性保护 + SOT-23封装选项 所有商标均为其各自所有者的财产。

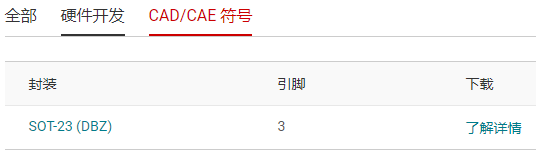

封装|引脚|尺寸
资源链接
These introduction videos give the background on magnetic concepts and Hall Effect ICs for engineers of all experience levels. The second video introduces the ...
Understanding the key specifications of Hall sensors will aid in ensuring the proper device is selected for a given application. The series of videos in this ...
There are a variety of applications for Hall Effect sensors, each with its own unique system requirement. The series of videos in this section will walk
设计工具
库/模型
CAD库文件
Two-wire (current output), high voltage (up to 38V) switch 3-SOT-23 -40 to 125
Two-wire (current output), high voltage (up to 38V) switch 3-SOT-23 -40 to 125
评估板
描述:DIP-ADAPTER-EVM

使用DIP-Adapter-EVM可以加快运算放大器的原型设计和测试速度,它提供了一种快速,简便和廉价的方法来与小型,表面贴装的IC接口。 您可以使用随附的Samtec端子排连接任何受支持的运算放大器,或将其直接连接到现有电路。 DIP-Adapter-EVM套件支持六个最受欢迎的行业标准软件包,包括: + D和U(SOIC-8) + 密码(TSSOP-8) + DGK(MSOP-8,VSSOP-8) + DBV(SOT23-6,SOT23-5和SOT23-3) + DCK(SC70-6和SC70-5) + DRL(SOT563-6)

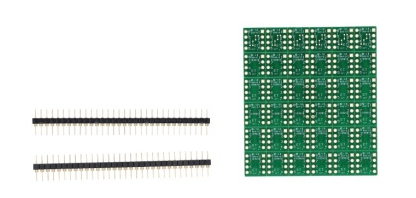

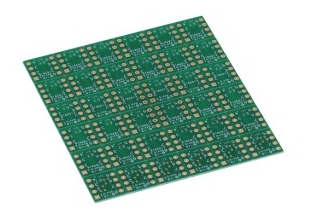

评估板图片
评估板特性

+ 简化SMT IC的原型 + 支持6种常见的包装类型 + 低成本

包含项目

+ DIP-Adapter-EVM板,由36个可移动优惠券板组成(每种支持的包装类型6x优惠券板) + 接线板,Samtec零件号TS-132-G-AA(2x)

描述:HALL-ADAPTER-EVM

借助 HALL-ADAPTER-EVM 加快您的开关、锁存器和线性霍尔传感器原型设计和测试,该 EVM 有助于快速轻松地连接小型 IC 并且价格低廉。您可以使用随附的 Samtec 端子板连接任何受支持的霍尔传感器,或者将这些端子板直接连接至现有电路。

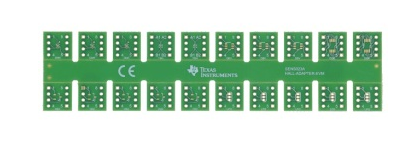

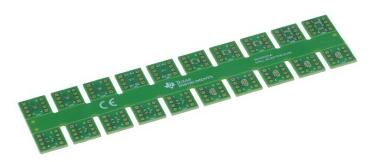

评估板图片
评估板特性

+ TI 的所有 SOT-23 和 TO-92 霍尔传感器器件评估 + 分离板上用于上拉电阻器和旁路电容器的焊盘 + 包含磁体和分离 PCB 标尺

包含项目

+Device samples are not included with this kit
