IWR1843 - 单芯片工业雷达传感器

IWR1843 - 单芯片工业雷达传感器
基本信息
描述:集成 DSP、MCU 和雷达加速器的 76GHz 至 81GHz 单芯片工业雷达传感器

IWR1843是一种基于FMCW雷达技术的单片集成毫米波传感器能够在76-81GHz波段工作,连续啁啾高达4GHz。该设备使用德州仪器公司的低功耗45纳米RFCMOS工艺。此解决方案实现了前所未有的在一个非常小的形状因素集成水平。IWR1843是低功耗的理想解决方案,工业应用中的自我监控、超精确雷达系统,如楼宇自动化,工厂自动化、无人机、物料处理、交通监控和监控。IWR1843设备是一个独立的单芯片解决方案,简化了76至81GHz波段的毫米波传感器。IWR1843包括一个3TX,4RX系统,内置PLL和A2D转换器。IWR1843还集成了一个DSP子系统,其中包含了TI高性能C674x数字信号处理器,用于雷达信号处理。该设备包括基于ARMR4F的处理器子系统,负责前端配置、控制和校准。简单的编程模型更改可以使各种传感器实现实现多模传感器动态重构的可能性。硬件加速器block(HWA)可以执行雷达处理,并有助于在DSP上节省MIPS以实现更高级别算法。此外,该装置作为一个完整的平台解决方案提供,包括TI参考设计、软件驱动程序、示例配置、API指南、培训和用户文档。

产品图片
产品结构框图
产品特性

1. 用于FMCW信号处理的C674x DSP 2. 片上存储器:2MB 3. Cortex-R4F微控制器,用于目标跟踪和分类和接口控制 4. 内置校准和自检 5. 调频连续波收发器 6. 集成外围设备

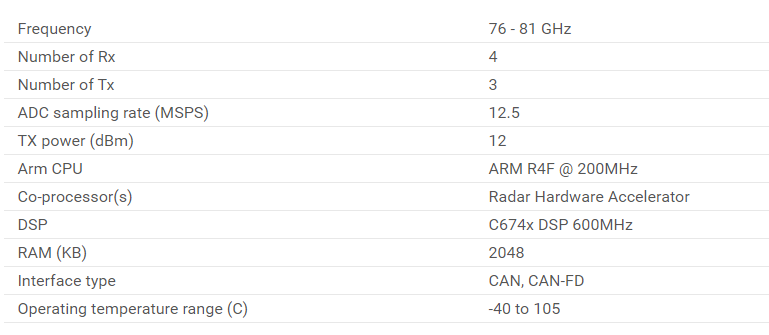

主要参数

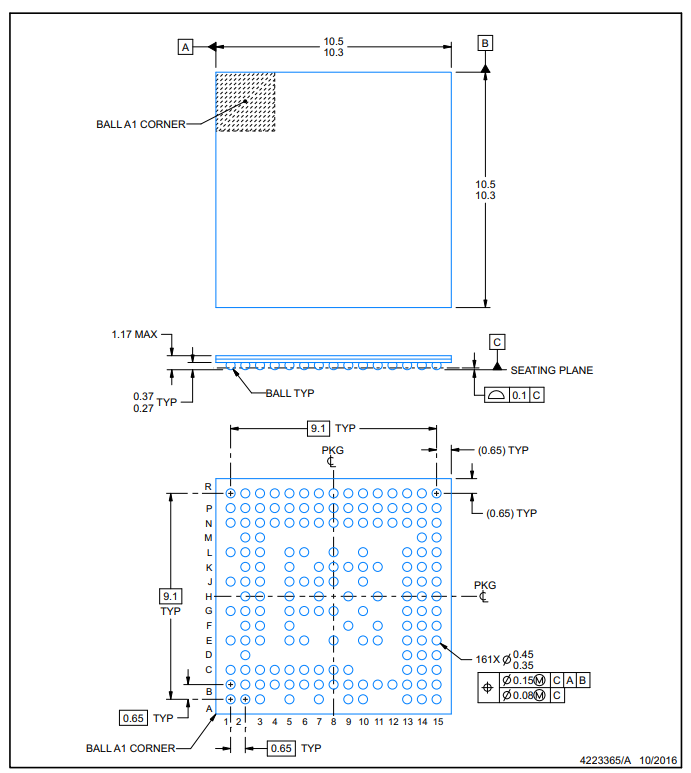

封装
设计工具
CAD库文件
WR1843单片76GHz至81GHz工业雷达传感器评估模块
毫米波传感器FMCW单芯片76GHz至81GHz161引脚TR
毫米波传感器FMCW单芯片76GHz至81GHz161引脚托盘
WR1843单片76GHz至81GHz工业雷达传感器评估模块
美成DSP、MCU和雷达加速器161-FC/CSP40至105的单片76GHz至81GHz工业雷达传感器
集成 DSP、MCU 和雷达加速器 161-FC/CSP-40 至 105 的单片 76-GHz 至 81 GHz 工业雷达传感器
集成 DSP、MCU 和雷达加速器 161-FC/CSP-40 至 105 的单片 76-GHz 至 81 GHz 工业雷达传感器
评估板信息

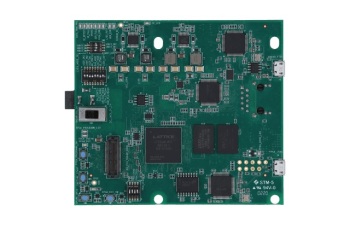

评估板图片
评估板介绍

DCA1000评估模块(EVM)为来自TI雷达传感器BoosterPack的两车道和四车道低压差分信号(LVDS)流量提供实时数据采集和流式传输™ 电动汽车。数据可以通过1-Gbps以太网实时输出。数据格式可以是原始传感器数据或头状化多模式数据。

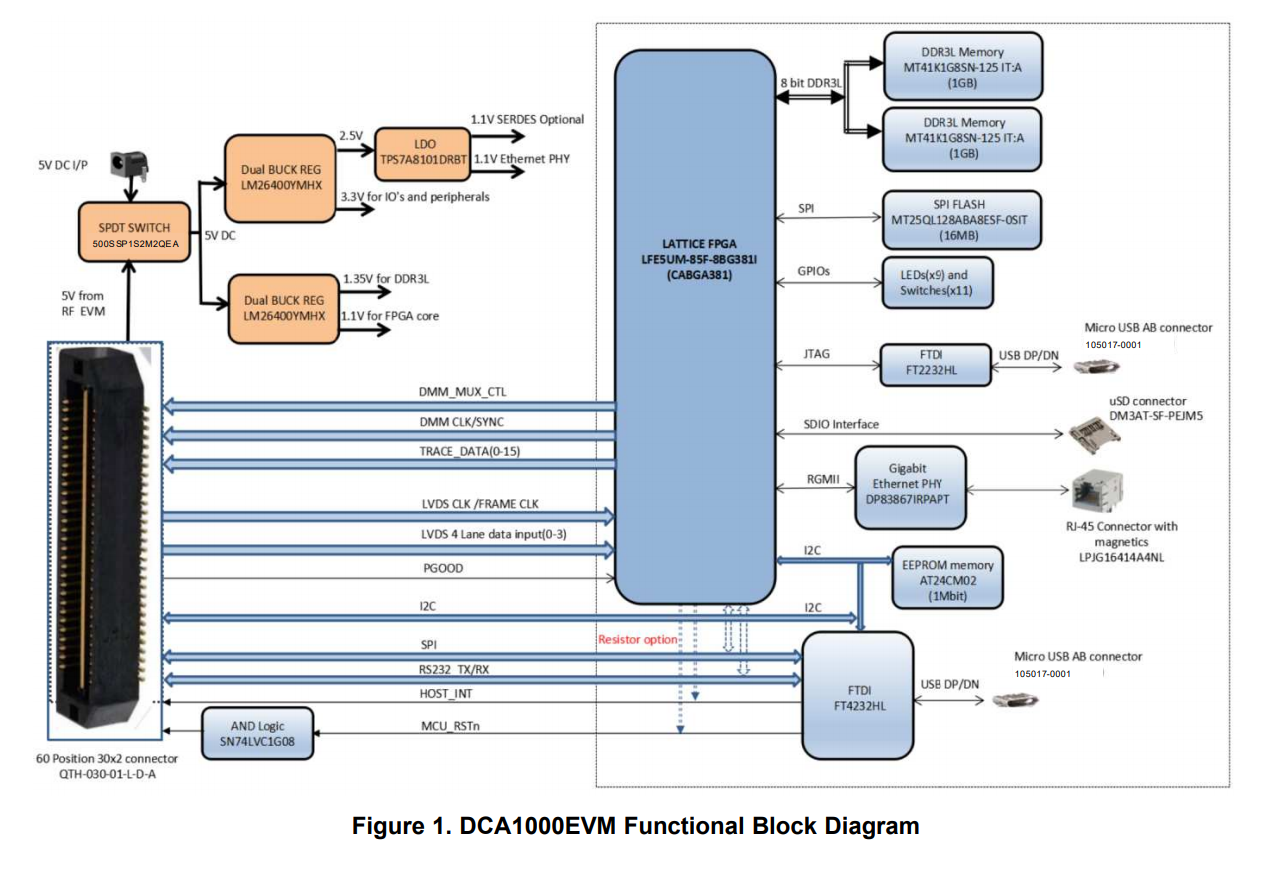

框图

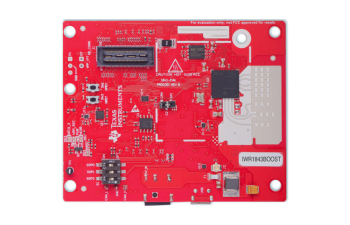

评估板图片
评估板介绍

IWR1843 BoosterPack™ 插件模块是一个易于使用的评估板,用于单芯片IWR1843毫米波传感设备,与TI MCU发射台直接连接™ 开发工具包生态系统。 IWR1843BOOST包含在低功耗Arm®皮层上开始开发所需的一切™-R4F处理器。评估板包括用于编程和调试的板载仿真、板载按钮和用于快速集成简单用户界面的LED。 标准的20针BoosterPack头使评估板兼容各种各样的MCU启动板开发套件,并使原型制作变得简单。

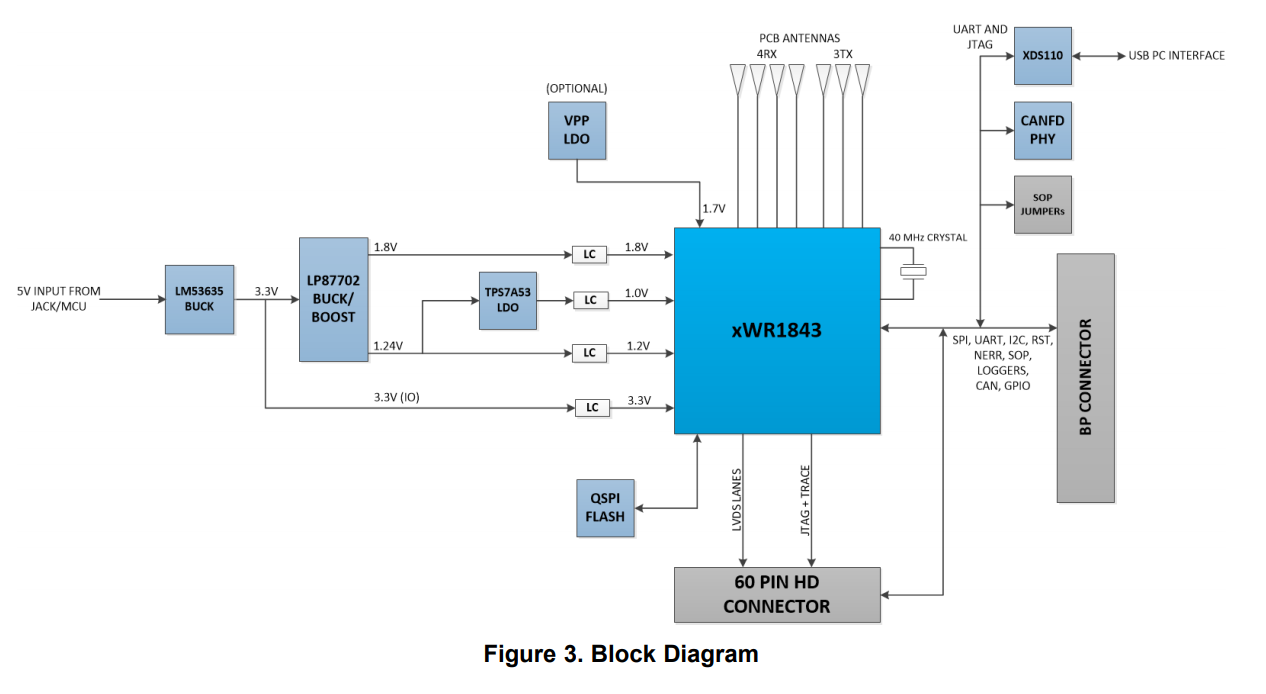

框图
