TMP64-Q1 - Automotive grade, silicon-based linear thermistor with a positive temperature coefficient (PTC)

TMP64-Q1 - Automotive grade, silicon-based linear thermistor with a positive temperature coefficient (PTC)
基本信息
描述: Automotive grade, silicon-based linear thermistor with a positive temperature coefficient (PTC)

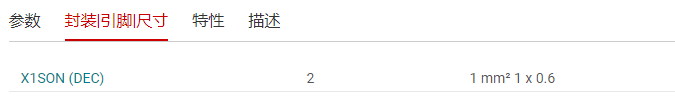

立即开始使用热敏电阻设计工具,它提供了完整的电阻与温度关系表(R-T 表)的计算以及用于推导温度和示例 C 代码的有用方法。 线性热敏电阻可在整个温度范围内提供线性度和一致的灵敏度,支持使用简单而准确的方法进行温度转换。低功耗和较小的热质量可最大限度地减小自发热的影响。凭借内置的高温失效防护以及对环境变化的强大抵抗力,这类器件可长时间提供高性能。TMP6 系列器件外型小巧,可靠近热源放置,并具有快速响应时间。 与 NTC 热敏电阻相比,它具有以下优点:无需额外的线性化电路、最大程度减少校准工作量、电阻容差变化更小、高温下灵敏度更高以及可节省处理器时间和内存的简化转换方法。 TMP64 目前采用与 0402 封装外形兼容的 X1SON 封装。

器件类别:传感器
产品图片

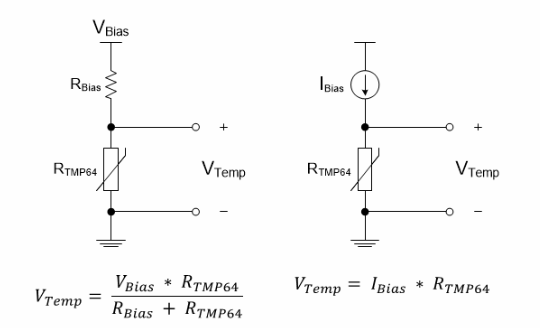

产品结构框图

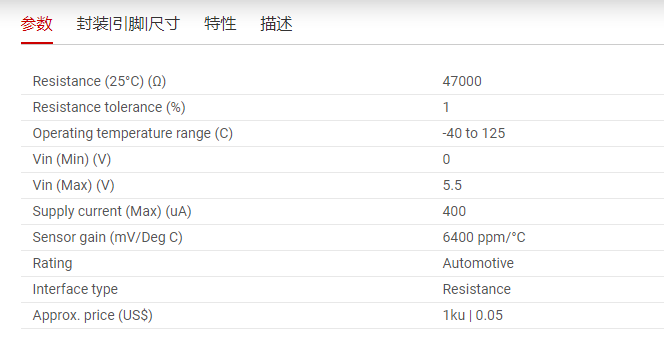

产品特性

+ 具有符合 AEC-Q100 标准的下列特性: + 温度等级 1:-40°C ≤ TA ≤ 125°C + HBM ESD 分类等级 H2 + CDM ESD 分类等级 C6 + 具有正温度系数 (PTC) 的硅基热敏电阻 + 线性电阻随温度变化 + 在 25°C 下具有 47kΩ 标称电阻 (R25) + ±1% 最大值(0°C 至 70°C) + –40°C 至 +125°C 的宽工作温度范围 + 在整个温度范围内具有稳定的灵敏度 + 6400ppm/°C TCR (25°C) + 在整个温度范围内具有 0.2% 的典型 TCR 容差 + 快速热响应时间为 0.6s (DEC) + 长寿命和稳健性能 + 内置失效防护,能够在发生短路故障时提供保护 + 传感器长期温漂典型值为 0.5% All trademarks are the property of their respective owners.

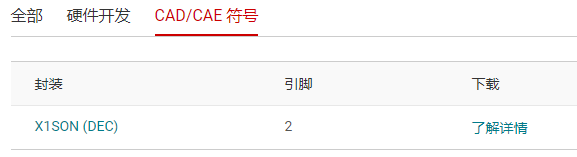

设计工具
评估板
描述:TMP6EVM

TMP6EVM评估套件是一个即插即用系统,用于测试和评估线性硅TMP6热敏电阻。 EVM可以通过USB或CR2032币形电池供电。 EVM是一个独立模块,支持TMP116数字传感器和两个模拟通道。 TMP116可用作本地温度参考。 PCB的传感器部分可与主PCB分开,以支持传感器远离主机控制器的系统中的原型制作。 LCD显示2 Hz的实时温度测量数据流。

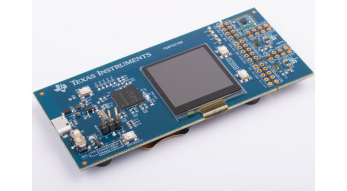

评估板图片
评估板特性

+ 流温度测量 + 用于本地温度参考的高精度TMP116数字温度传感器 + 最多两个模拟通道 + 可拆卸传感器部分,用于远程操作原型 + USB或电池电源选项
