IWR6443 - Single-chip 60-GHz to 64-GHz intelligent mmWave sensor integrating MCU and hardware accelerator

IWR6443 - Single-chip 60-GHz to 64-GHz intelligent mmWave sensor integrating MCU and hardware accelerator
基本信息
描述:Single-chip 60-GHz to 64-GHz intelligent mmWave sensor integrating MCU and hardware accelerator

IWR设备是基于FMCW雷达技术的集成单芯片mmWave传感器,能够在60 GHz至64 GHz频段内工作。 它采用TI的低功耗45纳米RFCMOS工艺制造,并以极小的外形实现了前所未有的集成度。 该设备是工业空间中低功率,自我监控,超精确雷达系统的理想解决方案。

器件类别:传感器
产品图片
产品特性

+ FMCW收发器 + 集成PLL,发送器,接收器,基带和A2D + 60至64 GHz覆盖范围和4 GHz连续带宽 + 四个接收通道 + 三个传输通道 + 支持用于TX波束成形的6位移相器 + 基于分数N PLL的超高精度线性调频 引擎 + 发射功率:12 dBm + RX噪声系数: + 12分贝 + 1 MHz时的相位噪声: + –93 dBc /赫兹 + 内置校准和自检 + 基于ARM®Cortex®-R4F的无线电控制系统 + 内置固件(ROM) + 跨频率和温度的自校准系统 + C674x DSP用于高级信号处理(仅适用于IWR6843) + 用于FFT,滤波和CFAR处理的硬件加速器 + 内存压缩 + 用于对象检测和接口控制的ARM-R4F微控制器 + 支持自主模式(从QSPI闪存加载用户应用程序) + 带ECC的内部存储器 + IWR6843:1.75 MB,分为MSS程序RAM(512 KB),MSS数据RAM(192 KB),DSP L1 RAM(64KB)和L2 RAM(256 KB)和L3雷达数据立方体RAM(768 KB) + IWR6443:1.4 MB,分为MSS程序RAM(512 KB),MSS数据RAM(192 KB)和L3雷达数据立方体RAM(768 KB) + 技术参考手册包括允许的尺寸修改 + 用户应用程序可用的其他接口 + 多达6个ADC通道(低采样率监控) + 多达2个SPI端口 + 多达2个UART + 1个CAN-FD接口 + I2C + 通用输入输出 + 2通道LVDS接口,用于原始ADC数据和调试仪器 + 符合功能安全标准 + 专为功能安全应用开发 + 将提供文档以帮助IEC 61508功能安全系统设计 + 达到SIL-2目标的硬件完整性 + 安全相关认证 + 计划通过TUV Sud的IEC 61508认证 + 能源管理 + 内置LDO网络可增强PSRR + I / O支持双电压3.3 V / 1.8 V + 时钟源 + 具有内部振荡器的40.0 MHz晶体 + 支持40 MHz的外部振荡器 + 支持40 MHz的外部驱动时钟(平方/正弦) + 简单的硬件设计 + 间距为0.65毫米,161引脚的10.4毫米×10.4毫米倒装芯片BGA封装,易于组装和低成本PCB设计 + 解决方案尺寸小 + 运行条件: + 结温范围为–40ºC至105ºC 所有商标均为其各自所有者的财产。

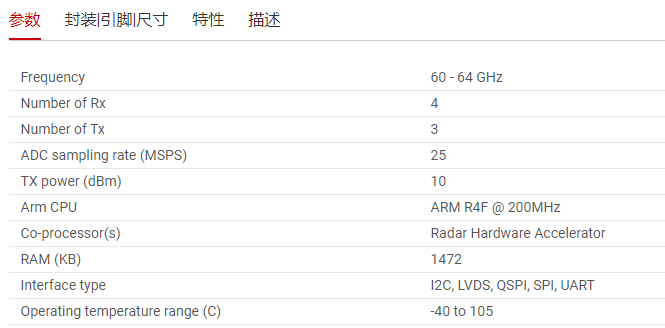

主要参数
封装|引脚|尺寸
资源链接
This training series is designed for you to learn the fundamentals of FMCW technology and mmWave sensors, and start development quickly.
设计工具
库/模型
CAD库文件
Single-chip 60-GHz to 64-GHz intelligent mmWave sensor integrating MCU and hard
Single-chip 60-GHz to 64-GHz intelligent mmWave sensor integrating MCU and hard
Single-chip 60-GHz to 64-GHz intelligent mmWave sensor integrating MCU and hardware accelerator 161-FC/CSP -40 to 105
Single-chip 60-GHz to 64-GHz intelligent mmWave sensor integrating MCU and hardware accelerator 161-FC/CSP -40 to 105
Single-chip 60-GHz to 64-GHz intelligent mmWave sensor integrating MCU and hardware accelerator 161-FC/CSP -40 to 105
Single-chip 60-GHz to 64-GHz intelligent mmWave sensor integrating MCU and hardware accelerator 161-FC/CSP -40 to 105
评估板
描述:DCA1000EVM

DCA1000评估模块(EVM)为来自TI雷达传感器BoosterPack™EVM的两通道和四通道低压差分信号(LVDS)通信提供实时数据捕获和流传输。 数据可以通过1-Gbps以太网实时流式传输。 数据格式可以是原始传感器数据或带标题的多模数据。

评估板图片
评估板特性

+ 支持实验室和移动收集方案 + 从AWR / IWR雷达传感器捕获LVDS数据 + 通过1 Gbps以太网实时传输输出 +通过板载开关或GUI /库控制

包含项目

+ DCA1000EVM + 保修卡(免责声明表) + SD卡 + 以太网电缆 + 僵持 + Samtec®同轴微型带状电缆(HQCD-030-02.00-SEU-TBR-1)

描述:IWR6843ISK

IWR6843ISK 是一款易于使用的毫米波传感器评估套件,具有远距离天线,可直接连接到毫米波传感器承载卡 (MMWAVEICBOOST)。 该板可通过 USB 接口访问点云数据,并通过具有 60 个引脚的高速连接器访问模数转换器 (ADC) 原始数据。 标准毫米波工具和软件均支持此套件,包括 mmWave Studio (MMWAVE-STUDIO) 和毫米波软件开发套件 (MMWAVE-SDK)。与 MMWAVEICBOOST 配合使用的 IWR6843ISK 可以与 MCU LaunchPad™ 开发套件生态系统对接。 不包含带 2.1mm 桶形插头(中心为正极)的 5V 2.5A 电源砖。TI 建议购买符合适用地区安全标准的外部电源。

评估板图片
评估板特性

+ 60GHz 至 64GHz 毫米波传感器 + 4 根接收 (RX) 天线、3 根发射 (TX) 天线,带有 108° 方位角视野 (FoV) 和 44° 仰角 FoV + 直接与 MMWAVEICBOOST 对接 + 支持具有 60 个引脚的高速接口,用于主机控制接口 + 用于监控功耗的板载功能

包含项目

+ IWR6843ISK + Warranty card (disclaimer sheet) + Quick Start Guide

描述:IWR6843ISK-ODS

IWR6843ISK-ODS是一款易于使用的mmWave传感器评估套件,具有短视场和宽视场(FoV),可直接连接到mmWave传感器载卡平台(MMWAVEICBOOST)。 它包含一个60 GHz毫米波雷达收发器和蚀刻在Rogers板上的天线。 该板可通过USB接口访问点云数据,并通过60针高速连接器访问原始的模数转换器(ADC)数据。 该工具包受mmWave标准工具和软件的支持,包括mmWave Studio(MMWAVE-STUDIO)和mmWave软件开发工具包(MMWAVE-SDK)。 与MMWAVEICBOOST(另售)配对的IWR6843ISK-ODS可与MCU LaunchPad™开发套件生态系统接口。 不包括带有2.1mm桶形插头(中心正极)的5V 2.5A电源砖。 TI建议购买符合适用的区域安全标准的外部电源。

评估板图片
评估板特性

+ 60 GHz毫米波传感器 + 四接收(RX)三发射(TX)天线 + 120°方位角FoV + 120°仰角,范围约12米 + 与MMWAVEICBOOST的直接接口 +支持60针高速接口作为主机控制接口 + 该模块具有板载电源管理IC(PMIC),功耗监控和温度传感器

包含项目

+ IWR6843ISK-ODS plug-in module + Plain washers + Phillips flat-head screw (M3 16-mm length) + Hex nut (steel M3 x 0.5) + Hex standoff (aluminum M3 5-mm length) + Quick-start guide + Warranty card (disclaimer sheet)

描述:MMWAVEICBOOST

MMWAVEICBOOST 承载卡平台可以为各种传感器和天线套件提供模块化接口,因此可以快速评估毫米波传感器。 借助 USB 连接,该承载卡可进行调试和仿真,还可直接连接到毫米波工具。 与 DCA1000EVM 实时数据采集适配器配对之后,即可采集原始模数转换器 (ADC) 数据。 MMWAVEICBOOST 具有 LaunchPad™ 开发套件接口,可以扩展连接,例如以太网供电 (PoE)、Wi-Fi®、低于 1GHz 的连接等等。

评估板图片
评估板特性

+ 模块化连接,可连接到毫米波天线插件模块 + BoosterPack™ 插件模块接口 + 通过板载 XDS110 进行调试和仿真 + 用于采集原始 ADC 数据的 DCA1000EVM 接口 + 兼容 mmWave Studio (MMWAVE-STUDIO) 工具,包括毫米波演示可视化工具 (MMWAVE-DEMO-VISUALIZER)

包含项目

+ MMWAVEICBOOST + Warranty card (disclaimer sheet) + Standoffs + Screws and nuts + 3-ft USB cable + Quick Start Guide

描述:MMWAVE-SDK

毫米波软件开发套件 (SDK) 是统一的软件平台,适用于 TI 毫米波感应产品系列,设置简单,提供开箱即用的快速评估和开发。毫米波 SDK 的所有版本在 TI 的全部毫米波感应产品系列间保持一致,从而可实现跨器件的无缝重用和迁移。毫米波 SDK 让可扩展感应平台解决方案的开发变得前所未有的简单。 MMWAVE-SDK 这是最新版毫米波 SDK。选择该包,以获取为毫米波传感器提供的最新功能。每个版本的发行说明中记录了更新的功能。 MMWAVE-SDK-LTS 这是最新版毫米波 SDK 长期支持 (LTS)。该包包含长期支持功能,仅通过重要错误修复提供支持。每个版本的发行说明中记录了更新的功能。 请注意,MMWAVE-SDK 和 MMWAVE-SDK-LTS 可能支持不同的毫米波 SoC 和/或 SoC 版本。有关支持的器件的更多信息,请参阅相应的毫米波 SDK 下载页面。 MMWAVE-SECDEV 这是用于高安全性 (HS) 器件的 MMWAVE-SDK 的配套包。它包含用于支持编写加密密钥和加密/身份验证程序二进制代码的工具。

特性

+ 构件块 + 提供完善的驱动程序 + 编程模拟前端 (AFE) 的分层方法 + 针对 C674x DSP 进行了优化的毫米波算法目录 + 演示和示例 + 基于 TI RTOS 的演示 + 通过 TI 基于云的 GUI 实现开箱即用演示和轻松配置 + 通过 GUI 表示来自演示的“点云”和基准数据 + 根据常见终端用户场景调整配置文件,如距离、距离分辨率、速度和速度分辨率 + 工具 + 主机工具,包括引脚复用和闪存实用程序 + 用于 RTOS 开发的 Code Composer Studio™ IDE 毫米波 SDK 是免费的,无需向 TI 支付任何运行时版税。

包含项目

+ mmWave suite + Drivers + OSAL + mmWaveLink + mmWaveLib + mmWave API + Data processing layer (manager, processing units) + RADARSS firmware + Image generation and debug utilities + mmWave demos + mmWave processing demo
