STM32F072

STM32F072
基本信息
描述:基于ARM的32位控制器

意法半导体的ARM®Cortex®-M0内核控制器,48MHz、64KB以上的Flash、16KB SRAM、有USB、CAN、CEC功能

器件类别:控制器
产品图片
产品结构框图
产品特性

+ ARM®32位Cortex®-M0 CPU,频率高达48 MHz。 + 64 to 128 Kbytes 的闪存。 + 带有硬件奇偶校验的16 KB SRAM + 复位和电源管理 + 数字和I / O电源:VDD = 2.0 V至3.6 V. + 模拟电源:VDDA = VDD至3.6 V. + 选定的I / O:VDDIO2 = 1.65 V至3.6 V. + 上电/掉电复位(POR / PDR) + 低功耗模式:睡眠,停止,待机 + 用于RTC和备份寄存器的VBAT供应 + 4至32 MHz晶体振荡器。 + 最多68个具有5V容限能力的I / O和19个具有独立电源VDDIO2的I / O。 + 七通道DMA控制器 + 一个12位,1.0μsADC(最多16个通道)。 + 独立模拟电源:2.4 V至3.6 V。 + 一个12位D / A转换器(带2个通道) + 具有可编程输入和输出的两个快速低功耗模拟比较器。 + 最多24个电容式感应通道,用于触摸键,线性和旋转式触摸传感器。 + 日历RTC带有警报并定期从停止/待机状态唤醒。 + 12个定时器 + 一个16位高级控制定时器,用于六通道PWM输出 + 一个32位和7个16位定时器,最多四个IC / OC,OCN,可用于IR控制解码或DAC控制 + 独立和系统看门狗定时 + SysTick计时器 + 通信接口 + 两个I2C接口,支持具有20 mA电流吸收的Fast Mode Plus(1 Mbit / s),一个支持SMBus / PMBus和唤醒 + 四个USART支持主同步SPI和调制解调器控制,两个支持ISO7816接口,LIN,IrDA,自动波特率检测和唤醒功能 + 两个SPI(18 Mbit / s),4到16个可编程位帧,以及I2S接口复用 CAN接口 + USB 2.0全速接口,能够从内部48 MHz振荡器运行并支持BCD和LPM

主要参数

+ 32位RISC内核 + 工作频率:高达48 MHz + 高速嵌入式存储器:高达128 KB的闪存和16 KB的SRAM + 标准通信接口:两个I2C,两个SPI / I2S,一个HDMI CEC和四个USART + 一个USB全速器件(无晶振) + 一个CAN + 一个12位ADC + 一个12位DAC + 定时器:七个16位定时器,一个32位定时器和一个高级控制PWM定时器 + 工作温度范围:在-40至+ 85°C和-40至+ 105°C + 供电电压:采用2.0至3.6 V电源供电

产品应用

+ 应用控制和用户接口 + 手持设备 + A / V接收器和数字电视 + PC外围设备 + 游戏和GPS平台 + 工业应用 + PLC + 逆变器 + 打印机 + 扫描仪 + 报警系统 + 可视对讲机和HVAC

封装

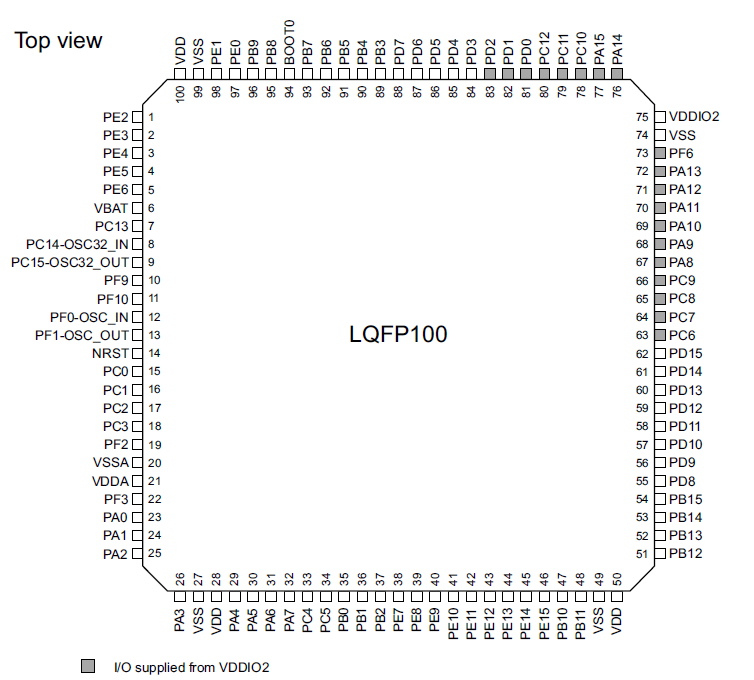

封装1:LQFP100 package pinout

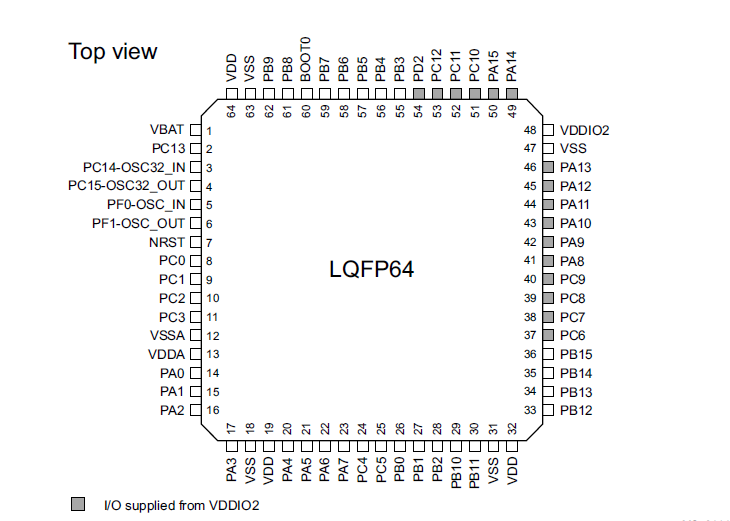

封装2:LQFP64 package pinout

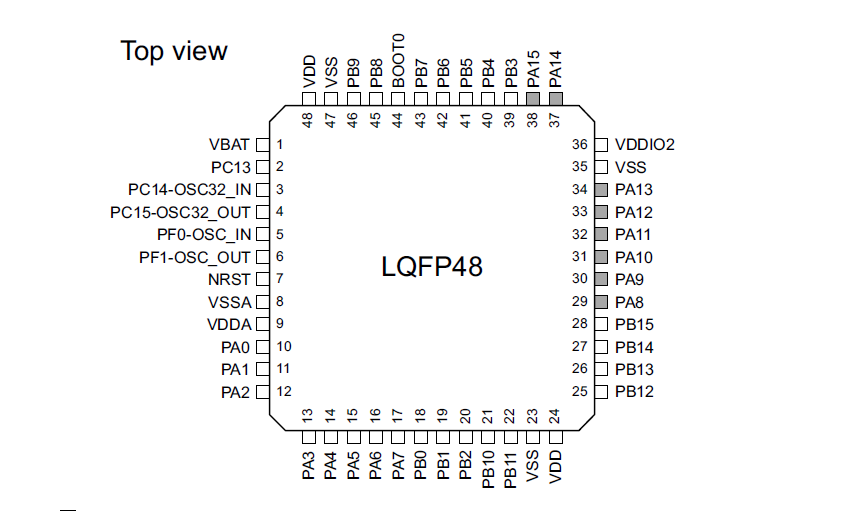

封装3:LQFP48 package pinout

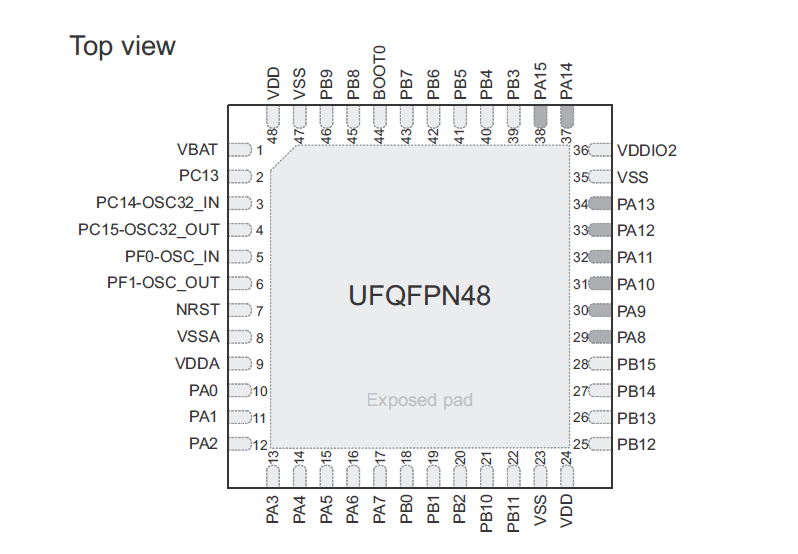

封装4:UFQFPN48 package pinout
设计工具
库/模型
CAD库文件
Ultralibrian库文件
STM32F072RBT6 Microcontroller Board 16KB RAM 128KB Flash Win 7/Win Vista/Win XP
MCU 32-Bit GP STM32F 32MHz ARM Cortex M0+ RISC 128kB Flash 48-Pin LQFP Tray
MCU 32-Bit GP STM32F 32MHz ARM Cortex M0+ RISC 64kB Flash 64-Pin LQFP Tray
SnapEDA库文件
设计参考
参考设计简述

+ STM32F072RB(STM 32F072RB数据手册)主控MCU,具有低功耗和掉电模式,在调电模式下通过刷卡或指纹传感器的触摸感应输出信号唤醒(指纹传感器和刷卡模块待机超低功耗),超级节能。 + 指纹识别开门方式无本人授权无法破解,指纹传感器具有唯一ID,不能通过更直接换指纹传感器的方式开门,安全可靠性高。 + SPI_Flash成本低,功耗小,掉电数据不丢失,擦写10W次以上可用于存储字库,语音编码,历史记录,注册信息等多种数据及开门参数,设备其他参数等。 + OLED功耗低,显示效果优于同等价格的LCD,如Nokia5110 + NY3P系列语音芯片一次性烧录,永久数据保存,工作电路简单,是超低成本的语音解决方案,使本方案人机交互体验更好。 + 使用超低压差(该芯片应具有低压差,低功耗,低成本特性)LDO或REF芯片作为ADC参考电压的来源在每次开门时智能检测电池电量。

系统框图
成品图片
评估板信息1
评估板图片
评估板介绍

Based on the STM32F072RBT6, it includes an ST-LINK/V2 embedded debug tool interface, an ST MEMS gyroscope, LEDs, push-buttons, Linear touch sensor, touchkeys, RF EEPROM connector and a USB mini-B connector.

评估板图片
评估板介绍

The STM32072B-EVAL evaluation board is designed as complete demonstration and development platform for STMicroelectronics ARM cortex-M0 core-based STM32F072VBT6 microcontroller with two I2C, two SPI, four USART, one CAN, 12-bit ADC, 12-bit DAC, two GP comparators, internal 16KB SRAM and 128KB Flash, USB FS, Touch sensing, CEC, SWD debugging support.
