OPA4191 - 低功耗高精度CMOS 放大器

OPA4191 - 低功耗高精度CMOS 放大器
基本信息
描述:低功耗、高精度、36V、e-trim™­ CMOS 放大器

OPAx191 系列(OPA191、OPA2191 和 OPA4191)是新一代 36V e-trim 运算放大器。这些器件具有卓越的直流精度和交流性能,包括轨到轨输入/输出、低偏移电压(典型值:±5μV)、低偏移漂移(典型值:±0.2µV/°C)和 2MHz 带宽OPAx191 系列 拥有诸多独一无二的特性,例如电源轨的差分输入电压范围、高输出电流 (±65mA)、高达1nF 的高容性负载驱动以及高转换率 (5V/µs),是稳健耐用的高性能运算放大器,适用于各种高压工业 应用。OPAx191 系列运算放大器采用标准封装,在 -40°C 至+125°C 的额定温度范围内工作。

产品图片

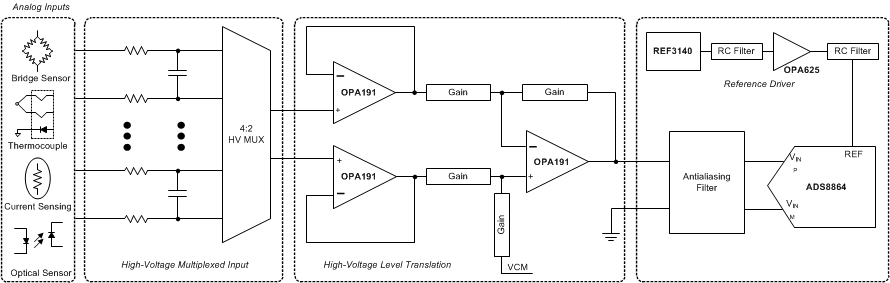

产品结构框图
产品特性

1. 低偏移电压:±5µV 2. 低偏移电压漂移:±0.1µV/°C 3. 低噪声:1kHz 时为 15nV/√Hz 4. 高共模抑制:140dB 5. 低偏置电流:±5pA 6. 轨到轨输入和输出 7. 高带宽:2.5MHz 增益带宽积 (GBW) 高转换率:5V/µs • 低静态电流:每个放大器 140µA • 宽电源范围:±2.25V 至 ±18V,4.5V 至 36V • 已过滤电磁干扰 (EMI)/射频干扰 (RFI) 的输入 • 达到电源轨的差分输入电压范围 • 高电容负载驱动能力:1nF

主要参数

1. 总电源电压(最大值)(+5V=5,+/-5V=10) 2. 总电源电压(最小值)(+5V=5,+/-5V=10) 3. s(偏移电压(25 C)(最大值)(mv) 4. GBW(典型值)(MHz) 5. 转换率(典型值)(V/us) 6. 偏移漂移(典型)(uv/C) 7. 每个通道的lq(典型值)(mA 8. 1 kHz时的Vn(典型值)(nV/rtHz) 9. CMRR(典型值)(dB) 10. 工作温度范围(C) 11. 输入偏置电流(最大值)(pA) 12. 输出电流(典型值)(mA)

产品应用

1. 多路复用数据采集系统 2. 测试和测量设备 3. 高分辨率模数转换器(ADC)驱动器放大器 4. 逐次逼近寄存器(SAR)ADC基准缓冲器 5. 可编程逻辑控制器 6. 高侧和低侧电流感测 7. 高精度比较器

封装
设计工具
CAD库文件
低功耗、高精度、36-V、电子装饰CMOS放大器14SC-40至125
低功耗、高精度、36-V、电子装饰CMOS放大器14SC-40至125
低功耗、高精度、36-V、电子装饰CMOS放大器14SC-40至125
低功耗、高精度、36-V、电子装饰CMOS放大器14SC-40至125
低功耗、高精度、36-V、电子装饰CMOS放大器14-S0C-40至125
低功耗、高精度、36-V、电子装饰CMOS放大器16-WQFN40至125
低功耗、高精度、36-V、电子装饰和交易;CMOS 放大器 14-SOIC-40 至 125
低功耗、高精度、36-V、电子装饰和交易;CMOS 放大器 14-SOIC-40 至 125
低功耗、高精度、36-V、电子装饰和交易;CMOS 放大器 16-WQFN-40 至 125
评估板信息
评估板图片
评估板介绍

使用DIP适配器EVM加速您的运算放大器原型和测试,它提供了一种快速、简单和廉价的方式与小型表面贴装集成电路接口。您可以使用随附的Samtec端子板连接任何受支持的运算放大器,或将它们直接连接到现有电路。

评估板信息
评估板图片
评估板介绍

DIYAMP-EVM 是独特的评估模块 (EVM) 系列,可为工程师和 DIY 爱好者提供现实生活中的放大器电路,使您能够快速完成设计概念评估和仿真验证。它采用 3 种行业标准封装选项(SC70、SOT23、SOIC)并提供 12 种流行的放大器配置,包括放大器、滤波器、稳定性补偿以及同时适用于单电源和双电源的比较器配置。 DIYAMP-EVM 系列可实现快速、方便的原型设计,并且使用常用的 0805 或 0603 表面贴装式组件。通过配置多个组合,EVM 使您能够构建广泛的评估电路,从简单的放大器电路到复杂的信号链。所有 EVM 均与试验电路板、超小型 A 版 (SMA)、接头和有线接口连接兼容,与大部分模数转换器 (ADC) 和数模转换器 (DAC) EVM 交叉兼容。此外,DIYAMP-EVM 的经过优化的布局减少了由试验电路板原型设计带来的寄生效应。

电路图
PCB板图
评估板信息
评估板图片
评估板介绍

通用OPAMPEVM是一系列通用的空白电路板,用于简化各种IC封装类型的原型电路。评估模块板的设计使许多不同的电路可以轻松快速地构建。提供了五种型号,每个型号都针对特定的封装类型:PDIP、SOIC、MSOP、TSSOP和SOT23包都受支持。

评估板信息
评估板图片
评估板介绍

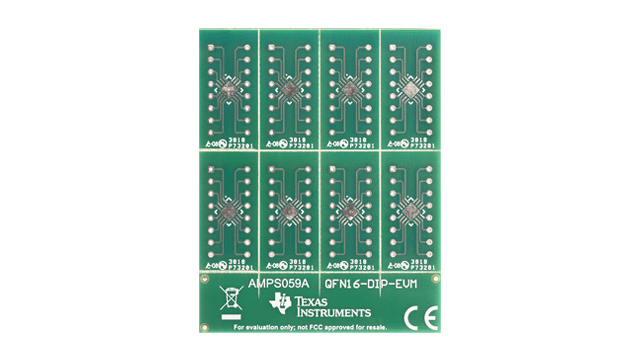

QFN16-DIP-EVM为TI的RUM16封装部件提供了一个快速而简单的原型平台。这个工具是专门针对TI的四路运算放大器,但也可以用于任何具有相同占地面积的设备。划线允许每个设备被分离成单独的电路板。使用附带的端子板,可将板插入浸入式插座或无焊垫板。
