OPA810 - 高性能低功耗、宽电源范围轨到轨输入运算放大器

OPA810 - 高性能低功耗、宽电源范围轨到轨输入运算放大器
基本信息
描述:高性能、低功耗、宽电源范围、轨到轨输入

OPA810 是一款具有偏置电流(皮安 (pA) 范围内)的单通道、场效应晶体管 (FET) 输入、电压反馈运算放大器。OPA810 具有 140MHz 的小信号单位增益带宽和单位增益稳定性,并且可在每通道 3.7mA 的低静态电流 (IQ) 下提供出色的直流精度和动态交流性能。OPA810 采用德州仪器 (TI) 专有的高速 SiGe BiCMOS工艺制造,在类似的静态功耗级别下与同等的 FET 输入放大器相比,性能得到显著提高。OPA810 具有70MHz 的增益带宽积 (GBWP)、200V/µs 的压摆率和6.3nV/√Hz 的低噪声电压,非常适合各种高保真数据收集和信号处理 应用。该 OPA810 具有 轨至轨输入和输出,可提供 75mA 的线性输出电流,适用于驱动光电组件和模数转换器(ADC) 输入或将数模转换器 (DAC) 输出缓冲至重负载中。OPA810 的工业级额定工作温度范围为 –40°C 至+125°C。OPA2810 是此器件的一个双通道型号,采用 8 引脚 SOIC、SOT23 和 VSSOP 封装。

产品图片

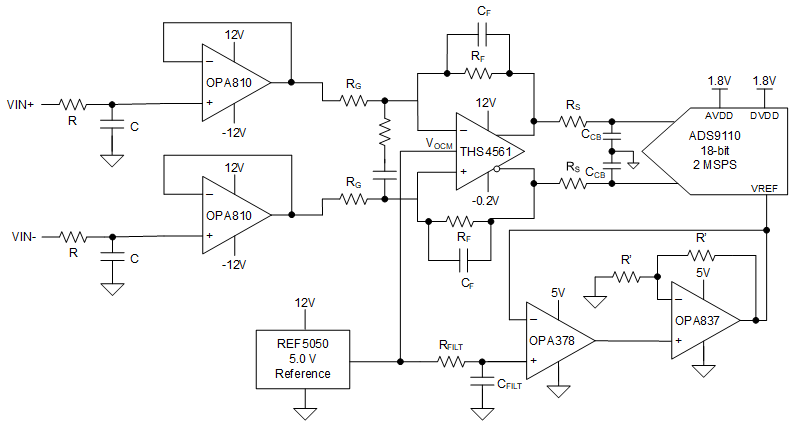

产品结构框图
产品特性

1. 增益带宽积:70MHz 2. 小信号带宽:140MHz 3. 压摆率:200V/µs 4. 宽电源电压范围:4.75V 至 27V 5. 输入失调电压:±500µV(最大值) 6. 温漂:±2.5µV/°C(典型值) 7. 低功耗:3.7mA/通道 8. 工作温度范围:40°C 至 +125°C 9. 双通道版本:OPA2810

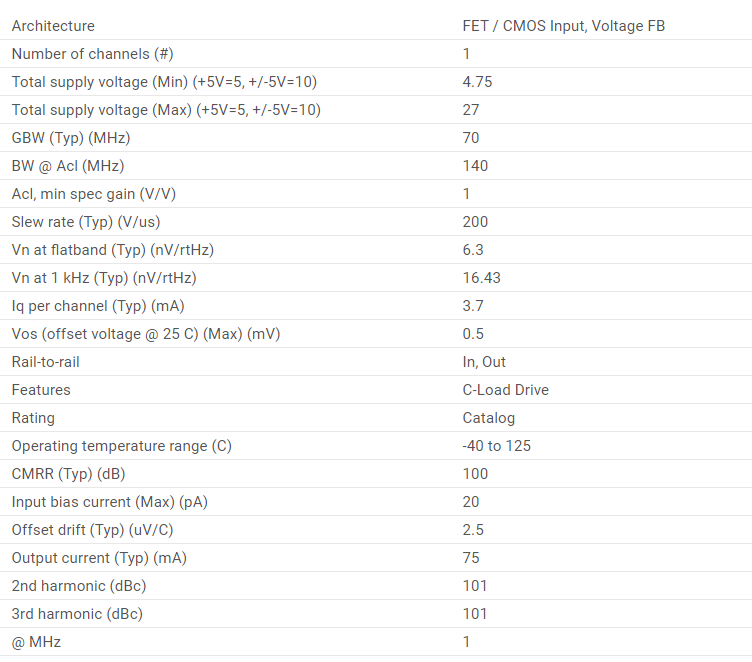

主要参数

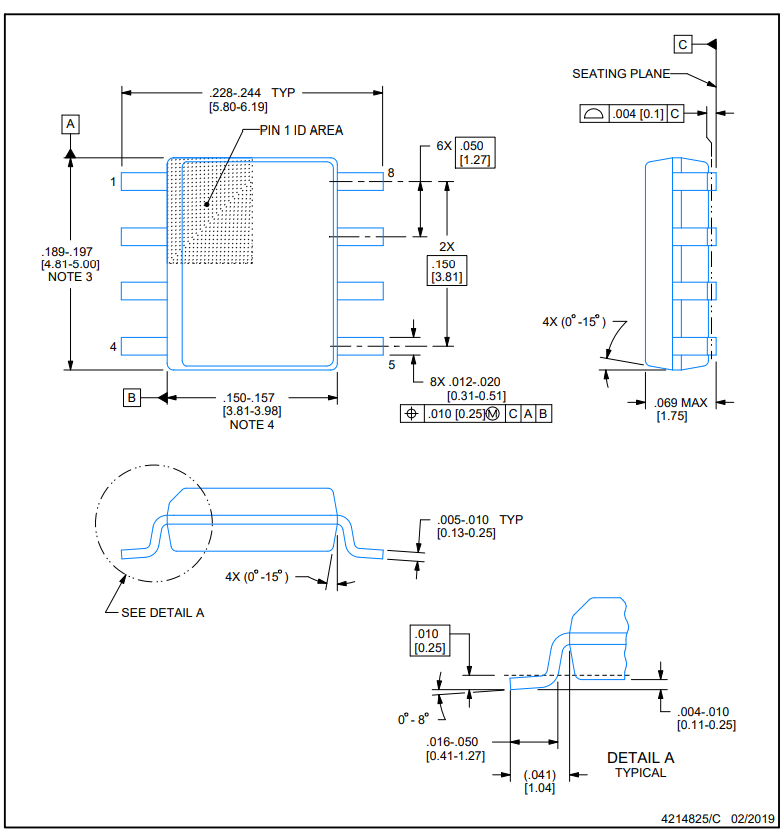

封装
设计工具
CAD库文件
FET输入运算放大器140MHz200Vus轨到轨输入输出8引脚 SOICT/R
FET输入运算放大器140MHz200Vus轨到轨输入输出8引脚SOT/R
单通道,高性能,27V,140MHz,RR|OFET输入运算放大器5-S0T-2340到125
单通道,高性能,27V,140MHz,RR|OFET输入运算放大器8-SOC-40至125
单通道,高性能,27V,140MHZ, RRIO FET输入运算放大器8-S0C-40至125
单通道,高性能,27V,140MHz, RRIO FET输入运算放大器5S0T-23-40到125
单通道,高性能,27 V,140 MHz,RRIO FET 输入运算放大器 5-SOT-23 -40 到 125
单通道,高性能,27 V,140 MHz,RRIO FET 输入运算放大器 8-SOIC -40 至 125
单通道,高性能,27 V,140 MHz,RRIO FET 输入运算放大器 8-SOIC -40 至 125
评估板信息
评估板图片
评估板介绍

TIDA-050039参考设计演示了如何使用完全集成的同步升压转换器TPS61089与单电池太阳能电池板相结合来为锂离子电池充电。采用附加最大功率点(MPP)采样网络,动态控制输入电压,优化太阳能电池板的功率传输。

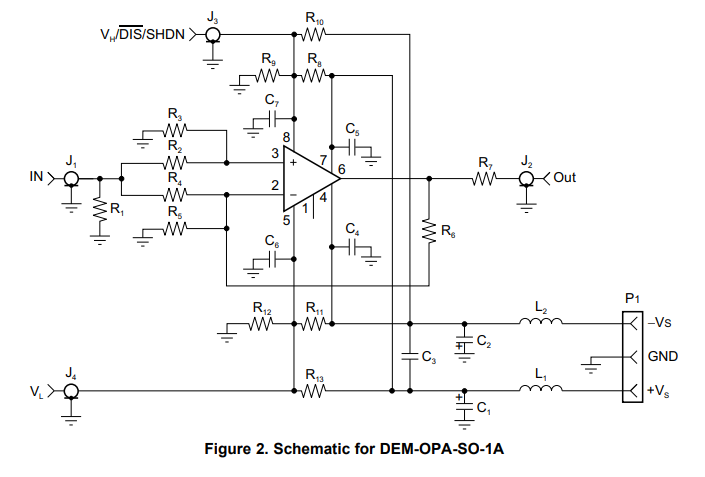

原理图
购买渠道
现货分销商网站购买
授权分销商
