TLV2401-Q1 - 汽车类 880nA/通道轨至轨输入/输出运算放大器

TLV2401-Q1 - 汽车类 880nA/通道轨至轨输入/输出运算放大器
基本信息
描述:具有反向电池保护功能的汽车类 880nA/通道轨至轨输入/输出运算放大器

TLV240x-Q1(TLV2401-Q1和TLV2402-Q1)是高压(16v)纳米电源家族运算放大器(运算放大器)。TLV240x-Q1它的静态电流非常低,只有880nA(型),是电池供电或“常开”应用,如电动汽车监控和保护应用程序。反转电池保护装置保护放大器免受电池不正常导致的过电流情况安装。对于恶劣环境,输入可以在正极供电轨上方5 V处设备损坏。低的供电电流与极低的输入偏置电流,使其能够与兆欧电阻使它们成为便携式、长距离理选择主动寿命应用。直流精度由典型的低偏置电压为390µV,CMRR为120 dB在2.7v时,最小开环增益为130v/mV。电压从16.V扩展到2.V2.7 V、5 V和15 V。2.5 V操作使其与锂离子电池供电系统和许多微功耗微制器,包括TI的MSP430和MSP432。单通道TLV2401-Q1可在5-引脚SOT-23封装和双通道TLV2402-Q1提供8针VSSOP。两个程序包完全规定为-40°C至125°C。

产品图片
产品特性

1. 纳米功率操作:880毫安/通道 2. 输入共模范围超出轨道:–0.1V至VCC+5 V 3. 高达18 V的反向电池保护 4. 轨对轨输入或输出 5. 增益带宽乘积:5.5 kHz 6. 宽电源电压范围:2.5 V至16 V

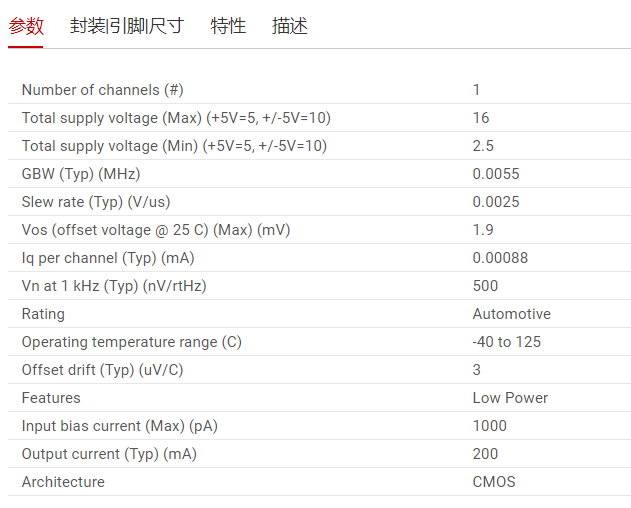

主要参数

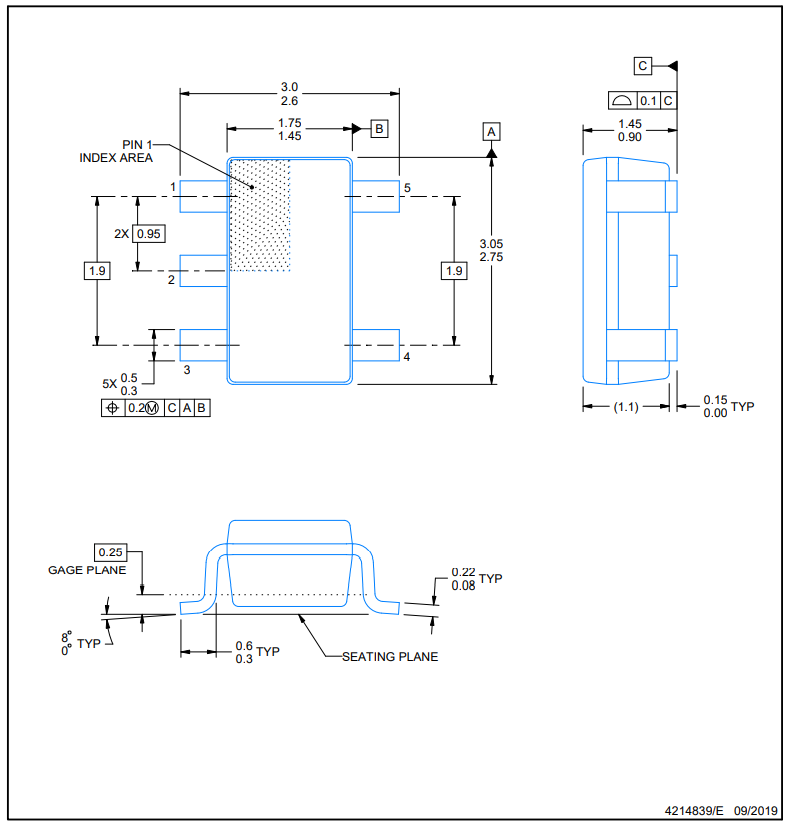

封装
设计工具
评估板信息
评估板图片
评估板介绍

TI 精密放大器快速入门套件凭借六个运算放大器样片和用于表面贴装 IC 原型设计的评估模块,简化了运算放大器的选择、设计和评估过程。该套件是您设计放大器的完美起点。

评估板信息
评估板图片
评估板介绍

使用DIP适配器EVM加速您的运算放大器原型和测试,它提供了一种快速、简单和廉价的方式与小型表面贴装集成电路接口。您可以使用随附的Samtec端子板连接任何受支持的运算放大器,或将它们直接连接到现有电路。

评估板信息
评估板图片
评估板介绍

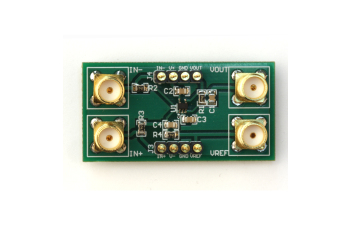

DIYAMP-EVM 是独特的评估模块 (EVM) 系列,可为工程师和 DIY 爱好者提供现实生活中的放大器电路,使您能够快速完成设计概念评估和仿真验证。它采用 3 种行业标准封装选项(SC70、SOT23、SOIC)并提供 12 种流行的放大器配置,包括放大器、滤波器、稳定性补偿以及同时适用于单电源和双电源的比较器配置。 DIYAMP-EVM 系列可实现快速、方便的原型设计,并且使用常用的 0805 或 0603 表面贴装式组件。通过配置多个组合,EVM 使您能够构建广泛的评估电路,从简单的放大器电路到复杂的信号链。所有 EVM 均与试验电路板、超小型 A 版 (SMA)、接头和有线接口连接兼容,与大部分模数转换器 (ADC) 和数模转换器 (DAC) EVM 交叉兼容。此外,DIYAMP-EVM 的经过优化的布局减少了由试验电路板原型设计带来的寄生效应。

电路图
PCB板图
评估板信息
评估板图片
评估板介绍

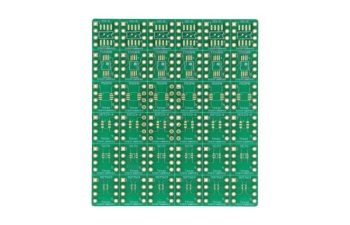

通用OPAMPEVM是一系列通用的空白电路板,用于简化各种IC封装类型的原型电路。评估模块板的设计使许多不同的电路可以轻松快速地构建。提供了五种型号,每个型号都针对特定的封装类型:PDIP、SOIC、MSOP、TSSOP和SOT23包都受支持。
