OPA818 - FET 输入运算放大器

OPA818 -  FET 输入运算放大器
基本信息
描述:2.7GHz、13V、解补偿 7V/V FET 输入运算放大器

OPA818 是一款解补偿(稳定增益 = 7V/V)电压反馈运算放大器,具有低噪声结型场效应管 (JFET) 输入级,它将高增益带宽与 6V 至 13V 的宽电源电压范围集于一身,适用于高速、宽动态范围的 应用。此放大器使用德州仪器 (TI) 专有的高速硅锗 (SiGe) 工艺制造,性能明显高于其他高速 FET 输入放大器。快速压摆率 (1400V/µs) 可提供更高的大信号带宽和低失真。OPA818 具有 2.7GHz 的增益带宽、较低的 2.4pF 总输入电容和 2.2nV/√Hz 的噪声,因此用途非常广泛,宽带 TIA 光电二极管放大器可用在光学测试和通信设备以及很多医疗、科技和工业仪器中。OPA818 可使用 TIA 配置实现 85MHz 以上的信号带宽、20kΩ 的TIA 增益 (RF)、0.5pF 的光电二极管电容 (CD) 和宽输出摆幅。具有皮安级输入偏置电流的解补偿低噪声架构也非常适合具有可变或较高源阻抗的高增益测试和测量应用 。尽管在增益 ≥ 7V/V 时通常保持稳定,但也可以利用噪声增益整形技术将 OPA818 用于具有较低增益的 应用 。OPA818 采用带有裸露散热垫的 8 引脚 WSON 封装。此器件可在 -40°C 至 +85°C 的工业温度范围内正常运行。

产品图片
产品特性

1. 宽电源电压范围:6V 至 13V 2. 输出摆幅:8VPP (VS = 10V) 3. 电源电流:27.7mA 4. 关断电源电流:27µA 5. 温度范围:-40°C 至 +85°C 6. 输入偏置电流:4pA(典型值) 7. 解补偿增益:7V/V(稳定)

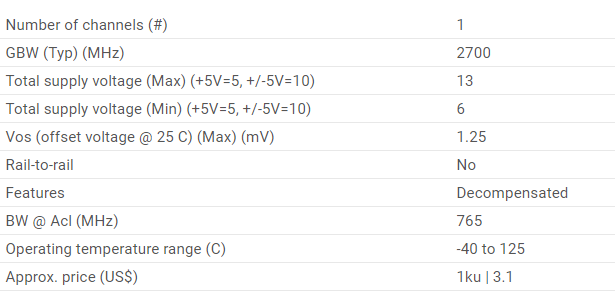

主要参数
产品应用

1. 宽带跨阻放大器(TA) 2. 晶圆扫描设备 3. 光学通信模块 4. 光学时域反射法(OTDR) 5. 高速高增益数据采集 6. 测试和测量前端 7. 医学和化学分析器

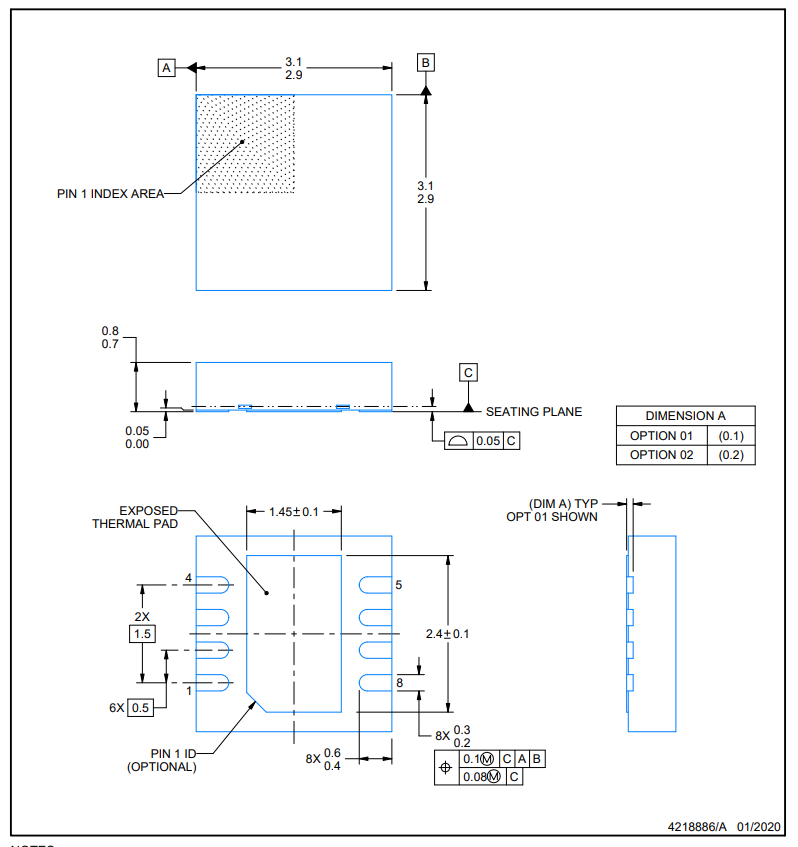

封装
资源链接
设计工具
CAD库文件
2.7GHz,13V,非补偿7WN,FET输入运算放大器8-SON-40至125
OPA81827GHz13V非补偿NFET输入运算放大器评估模块
2.7GHz,13V,非补偿7VN,FET输入运算放大器8-SON-40至125
2.7GHz,13,非补偿7-WN,FET输入运算放大器8SON-40至125
2.7GHz,13V,非补偿7VN,FET输入运算放大器8SON40至125
OPA818评估模块
2.7 GHz,13-V,非补偿 7-V/V,FET 输入运算放大器 8-SON -40 至 125
2.7 GHz,13-V,非补偿 7-V/V,FET 输入运算放大器 8-SON -40 至 125
2.7 GHz,13-V,非补偿 7-V/V,FET 输入运算放大器 8-SON -40 至 125
评估板信息

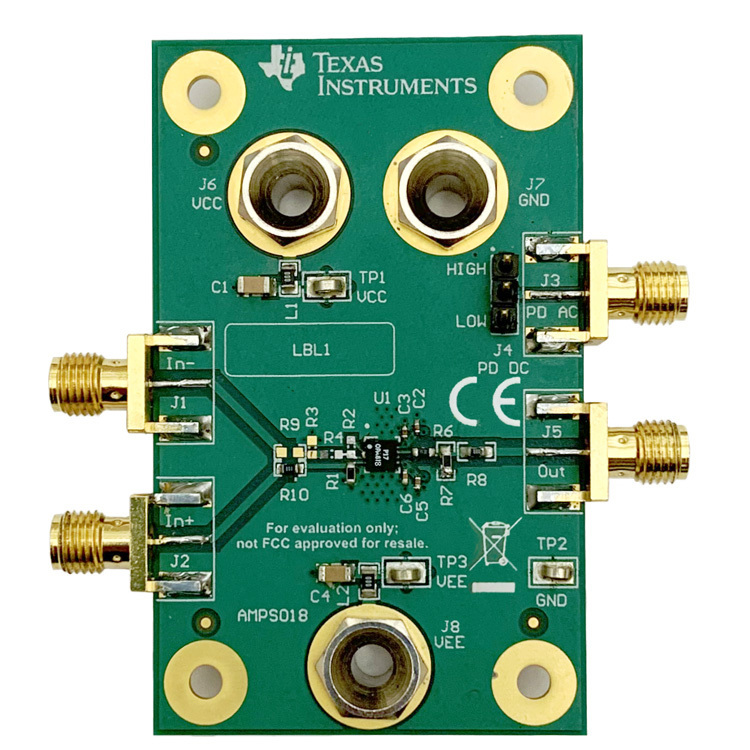

评估板图片
评估板介绍

OPA818DRG-EVM是DRG(8针WSON)包中单个OPA818的评估模块。OPA818DRG EVM旨在快速演示放大器的功能和多功能性。EVM已准备好使用车载连接器连接电源、信号源和测试仪器。默认的放大器配置是非转换增益7配置和分离供电。EVM可以很容易地配置为其他增益和单电源操作。

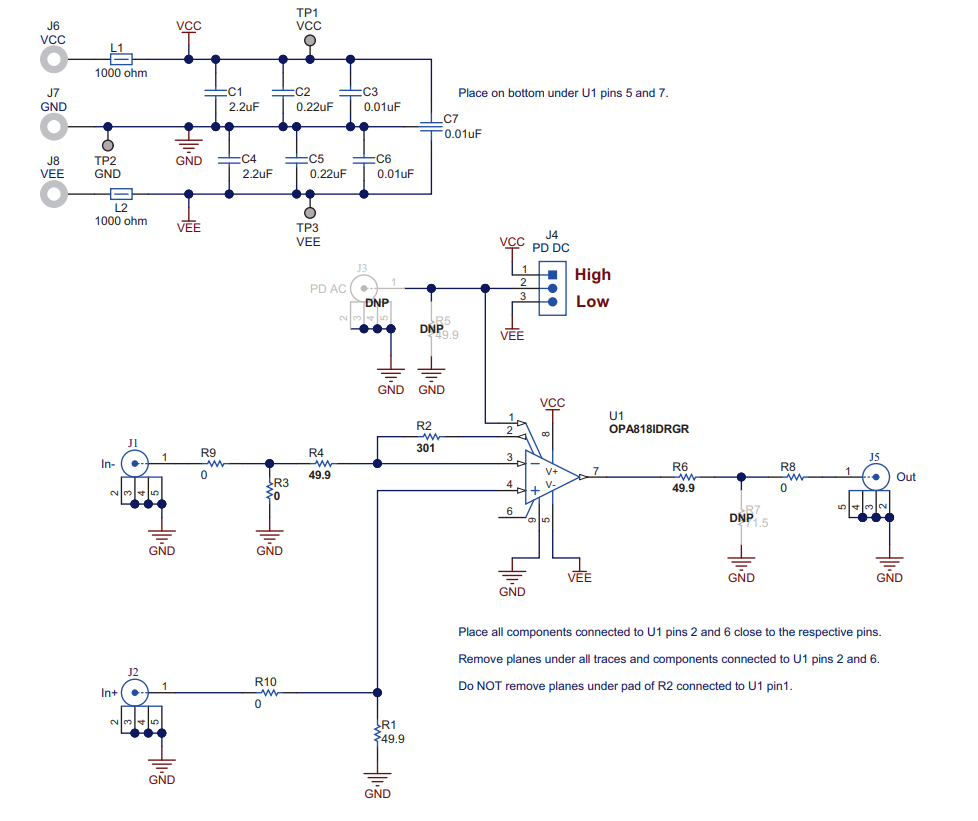

电路图

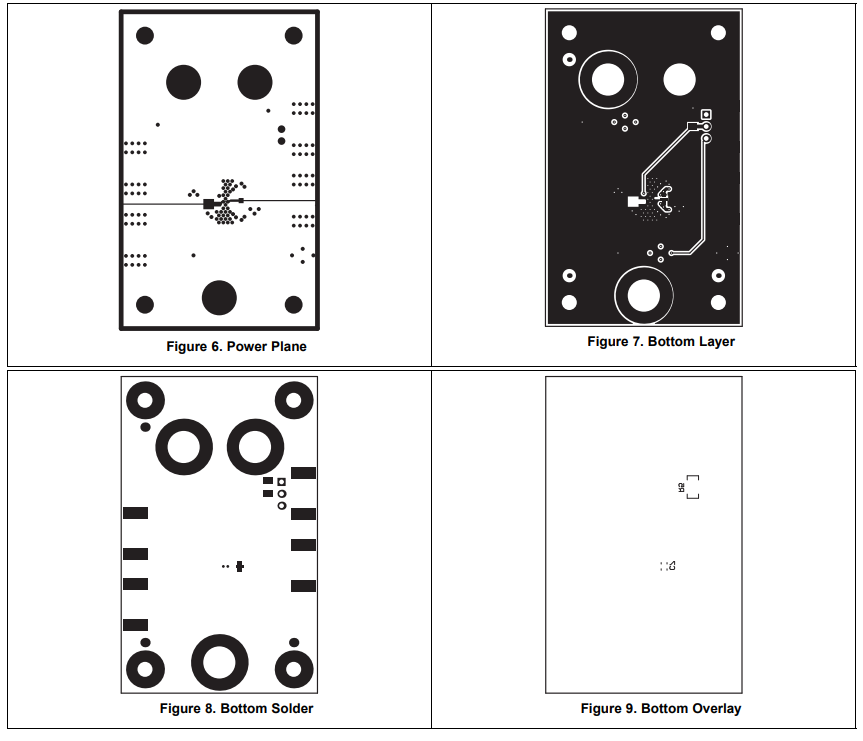

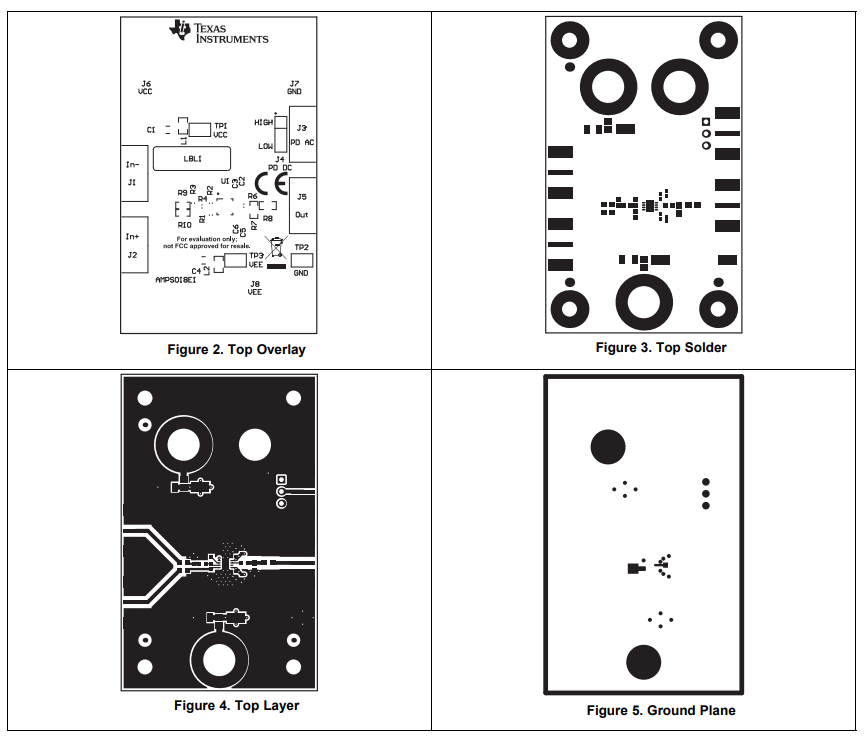

pcb板图
