TLV9064-Q1 - 适用于成本敏感型系统的运算放大器

TLV9064-Q1 - 适用于成本敏感型系统的运算放大器
基本信息
描述:适用于成本敏感型系统的 4 通道、10MHz、低噪声、RRIO、CMOS 运算放大器

TLV9064-Q1(四通道)是四通道低压(1.8V 至 5.5V)运算放大器,有轨至轨输入和输出摆幅能力。这些器件是具有成本效益的解决方案,适用于需要低工作 电压、 小型封装尺寸和高容性负载驱动能力的汽车应用。虽然 TLV906xQ1 的容性负载驱动能力为 100pF,但电阻式开环输出阻抗便于在更高的容性负载下更轻松地实现稳定。此类运算放大器专为低工作电压(1.8V 至 5.5V)而设计,性能规格类似于 OPAx316 和 TLVx316 器件,并与它们的非汽车级 TLV906x 对应产品相同。

产品图片

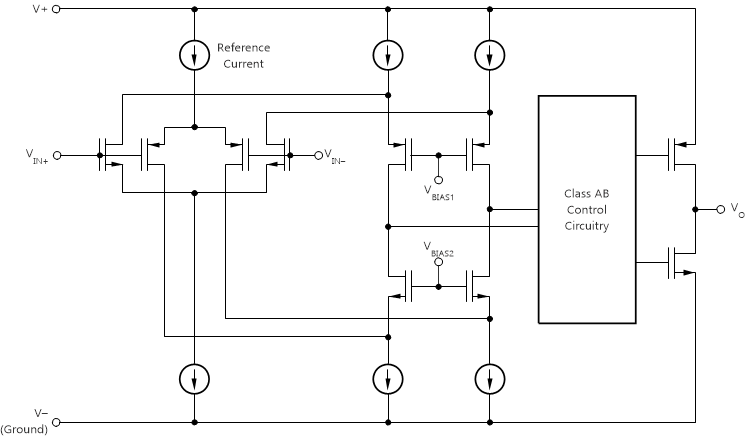

产品结构框图
产品特性

1. 轨至轨输入和输出 2. 低输入失调电压:±0.3mV 3. 单位增益带宽:10MHz 4. 低宽带噪声:10nV/√Hz 5. 低输入偏置电流:0.5pA 6. 低静态电流:538µA 7. 单位增益稳定 8. 内置 RFI 和 EMI 滤波器 9. 宽电源电压范围:1.8V 至 5.5V 10. 由于具有电阻式开环输出阻抗,因此可在更高的容性负载下更轻松地实现稳定

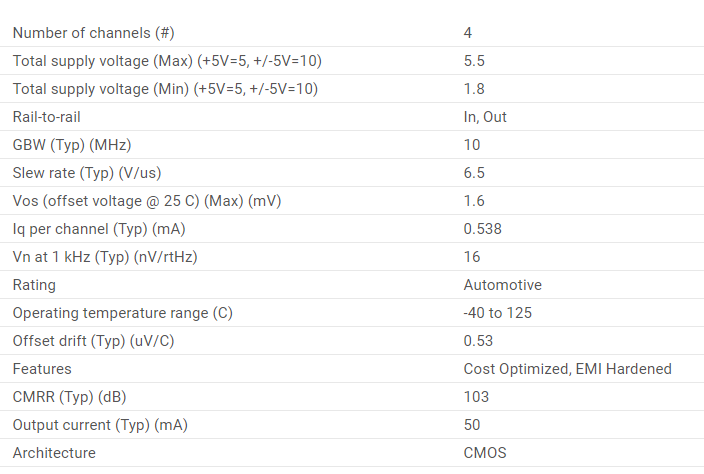

主要参数
产品应用

1. 针对AECQ1001级应用进行了优化 2. 信息娱乐系统 3. 被动安全 4. 车身电子装置和照明 5. HEVIEV逆变器和电机控制 6. 传感器信号调节 7. 电源模块 8. 有源滤波器 9. 低侧电流检测

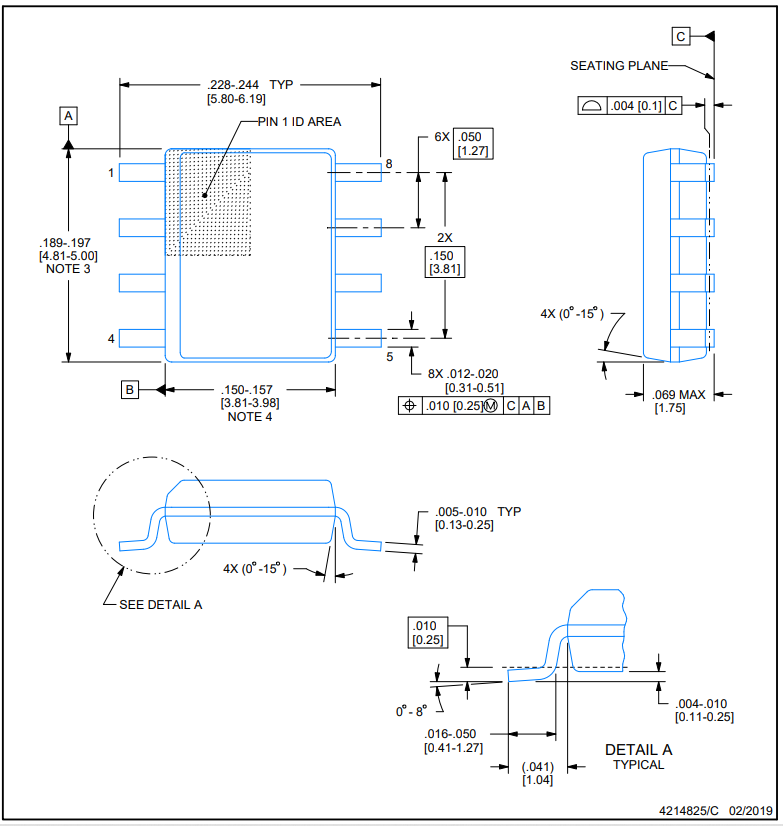

封装
设计工具
评估板信息
评估板图片
评估板介绍

通用OPAMPEVM是一系列通用的空白电路板,用于简化各种IC封装类型的原型电路。评估模块板的设计使许多不同的电路可以轻松快速地构建。提供了五种型号,每个型号都针对特定的封装类型:PDIP、SOIC、MSOP、TSSOP和SOT23包都受支持。
