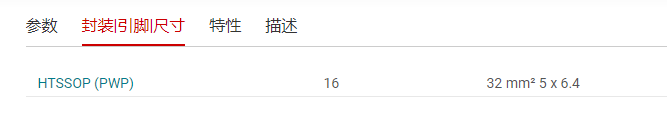

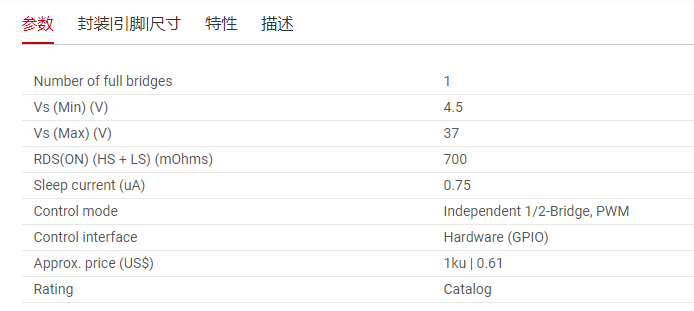

DRV8876N - 37-V, 3.5-A brushed DC motor driver
DRV887x系列设备是适用于各种应用的灵活的电机驱动器。 这些器件集成了一个N通道H桥,电荷泵稳压器和保护电路。 电荷泵通过支持高端和低端N沟道MOSFET以及100%占空比支持,提高了效率。 该系列器件采用引脚到引脚,可扩展的RDS(on)选项,以最小的设计更改即可支持不同的负载。 通过关闭大多数内部电路,提供了一种低功耗睡眠模式,以实现超低静态电流消耗。 提供内部保护功能,用于电源欠压锁定(UVLO),电荷泵欠压(CPUV),输出过电流(OCP)和器件过热(TSD)。 故障条件在nFAULT上指示。


+ N通道H桥电机驱动器 + 驱动一台双向有刷直流电动机 + 两个单向有刷直流电动机 + 其他电阻和电感负载 + 4.5V至37V工作电源电压范围 + 高输出电流能力:3.5A峰值 + 可选的输入控制模式(PMODE) + PH / EN和PWM H桥控制模式 + 独立的半桥控制模式 + 支持1.8V,3.3V和5V逻辑输入 + 超低功耗睡眠模式 + <1-µA @ VVM = 24-V,TJ = 25°C + 扩频时钟可降低电磁干扰(EMI) + 集成保护功能 + 欠压锁定(UVLO) + 电荷泵欠压(CPUV) + 过电流保护(OCP) + 自动重试或关闭输出锁定(IMODE) + 热关机(TSD) + 自动故障恢复 + 故障指示灯引脚(nFAULT) 所有商标均为其各自所有者的财产。

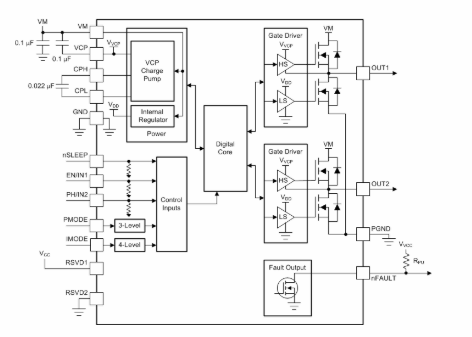

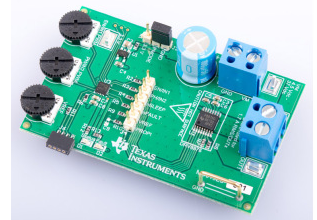

DRV8876 评估模块 (EVM) 可轻松评估 DRV8876 器件。 DRV8876 器件是一款集成式 H 桥驱动器,适用于刷式直流和电磁阀应用。使用此评估模块,可以将器件配置为 PWM、相位/使能端或独立半桥控制模式。板载 MSP430FR2100 可以为 DRV8876EVM 的输入引脚提供 PWM 信号。PWM 信号的占空比由板载电位器设置。 有关该评估模块的更多信息,请参阅《DRV8876EVM 用户指南》。



+ 4.5V 至 37V 工作电压范围 + 3.5A 峰值电流 + 可配置的控制模式,包括 PH/EN、PWM 和独立半桥 + 集成式电流感应和电流调节

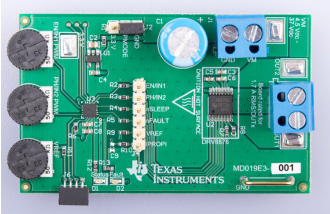

+DRV8876EVM board
