DRV8912-Q1 - 汽车类 32V、3A 12 通道半桥驱动器

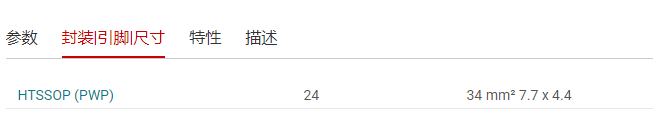

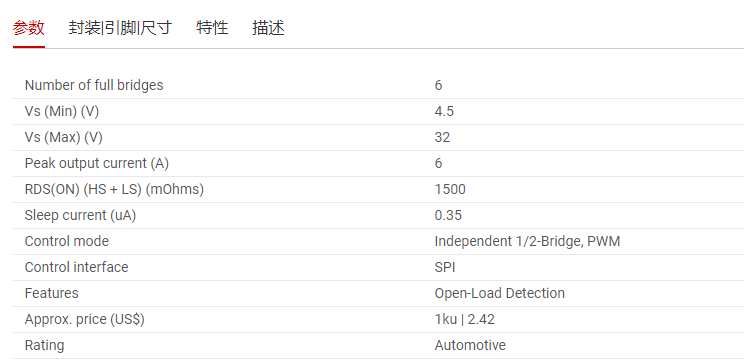

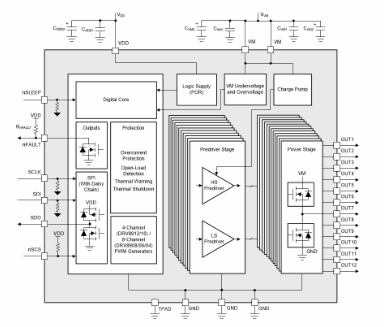

DRV89xx-Q1 是引脚对引脚兼容的集成多通道半桥驱动器系列,具有 4 至 12 个半桥。该器件系列 具有 低导通状态电阻 (RDS(ON)),可在高电流运行期间提高热性能。 这些器件能够以独立、顺序或并行模式驱动刷式直流 (BDC) 电机或步进电机。半桥是完全可控的,以实现电机的正转、反转、滑行和制动操作。 这些器件具有带菊花链功能的标准 16 位 5MHz 串行外设接口 (SPI),可进行完整的配置和详细的诊断。根据器件的不同,集成了四个或八个可编程 PWM 发生器,以便在电机运行或 LED 调光控制期间限制电流。 该器件包含许多保护和诊断 功能, 其中包括用于在发生故障时向系统发出警报的 nFAULT 引脚。此器件 具有 用于在标称负载电流较小时检测开路负载情况的低电流开路负载检测 (OLD) 模式和用于离线 OLD 的无源 OLD 模式。该器件还针对短路、欠压和过热情况实现了全面保护。 在 ti.com 上查看我们完整的刷式电机驱动器产品系列。


+ 符合面向汽车 标准 + 4、6、8、10 和 12 路半桥输出 + 4.5V 至 32V 工作电压 + 40V 绝对最大电压 + 每个输出具有 1A RMS 电流 + 并联输出具有 6A 最大电流 + 低功耗睡眠模式 (1.5µA) + 支持 3.3V 和 5V 逻辑输入 + SPI 提供配置和诊断功能 + 5MHz 16 位 SPI 通信 + 菊花链功能 + 可通过 SPI 对 PWM 发生器进行编程 + 独立半桥 PWM 运行 + 可针对高侧、低侧和 H 桥负载驱动进行配置 + 支持 8 位占空比分辨率 + 集成保护 功能, 通过 SPI 提供每通道详细诊断 + nFAULT 引脚输出 + VM 欠压锁定 (UVLO) + VM 过压保护 (OVP) + 逻辑电源上电复位 (POR) + 过流保护 (OCP) + 增强的开路负载检测 (OLD) + 热警告和热关断 (OTW/OTSD) All trademarks are the property of their respective owners.

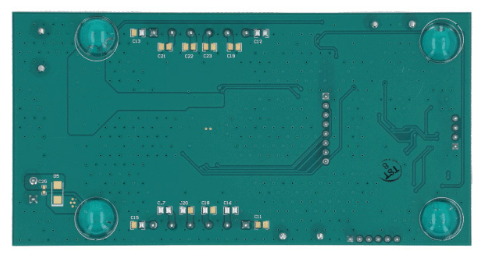

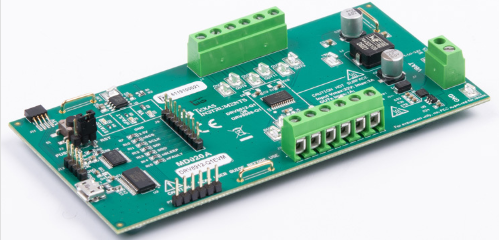

DRV8912-Q1 评估模块 (EVM) 是一款用于轻松评估 DRV8912-Q1 器件的应用板设计。DRV8912-Q1 器件是一款适用于汽车应用(如取暖、通风和空调 (HVAC) 翼板直流电机控制)的集成式 4.5V 至 32V 12 通道 H 桥。 标准的 16 位串行外设接口 (SPI) 为通过外部控制器配置各种器件设置和读取故障诊断信息提供了一种简单的方法。有关该评估模块的更多信息,请参阅《DRV8912-Q1EVM 用户指南》。




+ 4.5V 至 32V 工作电压范围 + 每个通道具有 1A 直流最大电流/总共 3A 直流最大电流 + 以独立、顺序或并行模式驱动刷式直流 (BDC) 电机 + BDC 和步进电机完全可控并支持正向、反向、惯性滑行和制动模式 + 16 位串行外设接口 (SPI) 为配置各种器件设置和读取故障诊断信息提供了一种简单的方法

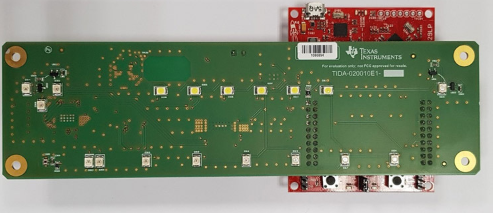

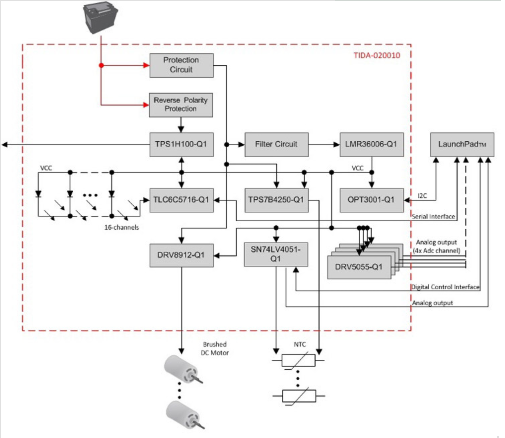

该参考设计为供暖,通风和空调(HVAC)人机界面(HMI)应用提供了一种经济高效的解决方案。 该参考设计包含一个同步降压转换器,用于有刷直流电机(BDC)的多通道半桥电机驱动器,多通道发光二极管(LED)驱动器,这些驱动器根据环境光强度来设置LED光强度, 由环境光传感器测量,此参考设计上的高端开关驱动各种负载,多个霍尔传感器用于旋钮的非接触式测量,跟踪电压调节器由板载传感器提供,多路复用器用于多路复用多个模拟信号 传感器输出到微控制器的模数转换器(ADC)。
+ 承受反向电池保护 + 驱动多达6个BDC电机 + 根据环境光强度自动进行LED调光 + 旋钮的非接触式旋转检测 +全面保护的高端电源开关,具有精确的电流检测
