DRV8889-Q1 - 具有智能调优技术和集成电流检测功能的 1.5A 汽车步进电机驱动器
DRV8889-Q1 是一款完全集成的步进电机驱动器,可支持高达 1.5A 的满量程电流,配备内部微步进索引器、智能调谐衰减技术、先进的失速检测算法和集成电流感应功能。 DRV8889-Q1 具有一个简单的步进/方向控制接口来管理方向和步进速率,最多支持 1/256 级微步进,以实现平滑的运动规划。集成电流感应功能消除了对两个外部电阻的需求,从而节省了布板空间和成本。利用先进的失速检测算法,设计人员可以检测电动机是否停止运行,并根据需要采取措施,从而提高效率并降低噪声。DRV8889-Q1 提供 8 种衰减模式选项,包括:智能调优、慢速和混合衰减选项。智能调优技术可自动调节,以实现出色的电流调节性能并对任何电机变化和老化效应进行补偿。该器件还包括一个集成的扭矩 DAC,该扭矩 DAC 允许控制器通过 SPI 调整输出电流,而无需调整 VREF 电压基准。该器件采用 nSLEEP 引脚,可提供一种低功耗的休眠模式,从而实现极低待机电流。此器件 具有 全双工、4 线同步 SPI 通信功能,并允许通过菊花链方式串联最多 63 个器件以实现可配置性和提供详细故障报告。 在 ti.com 上查看我们完整的步进电机驱动器产品系列


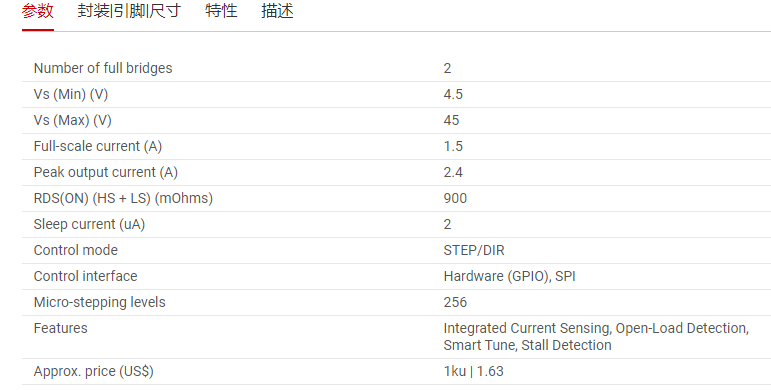

+ 符合面向汽车应用的 AEC-Q100 + 最大 1/256 微步进 + 集成式电流感应功能 + 无需使用检测电阻器 + 智能调优衰减技术、 固定缓慢和混合衰减选项 + 4.5V 至 45V 的工作电源电压范围 + 低 RDS(ON):900mΩ HS + LS(在 13.5V 和 25°C 条件下) + 每个桥都具有高电流容量 + 2.4A 峰值、1.5A 满量程、1.1A rms + TRQ_DAC 位可调节满量程电流 + 可配置的关断时间 PWM 斩波 + 7µs、16µs、24µs 或 32µs。 + 简单的 STEP/DIR 接口 + 支持菊花链的 SPI + 低电流睡眠模式 (2µA) + 可编程输出压摆率 + 扩频时钟可将 EMI 降至最低 + 保护 特性 + VM 欠压锁定 + 过流保护 + 失速检测 + 开路负载检测 + 过热警告和关断 + 欠温警告 + 故障条件指示引脚 (nFAULT) All trademarks are the property of their respective owners.

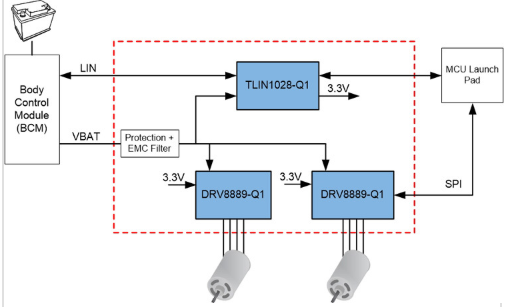

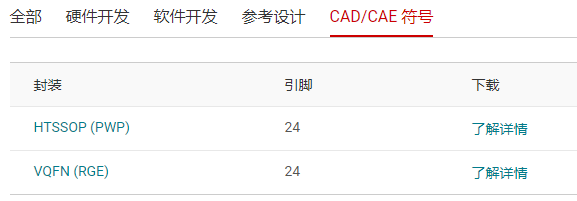

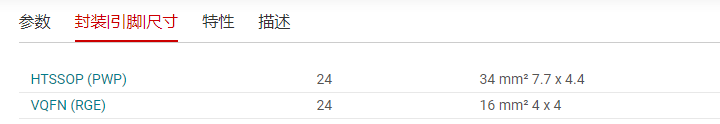

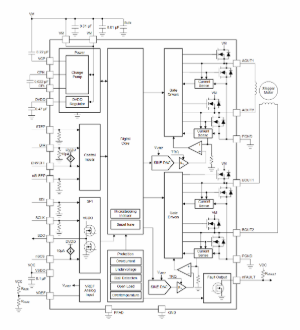

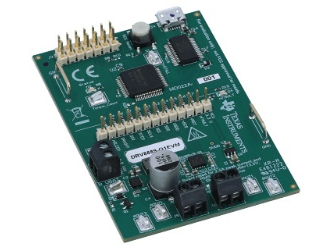

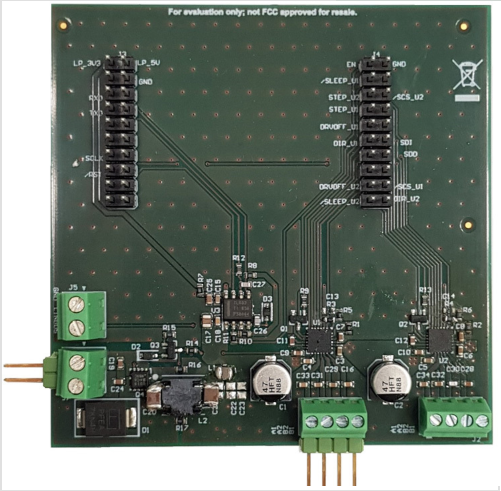

利用DRV8889-Q1评估模块(EVM),可以轻松评估DRV8889-Q1器件。 DRV8889-Q1器件是集成的双H桥驱动器,适用于汽车步进电机应用。 评估模块允许该设备配置为其所有功能模式,包括微步进至1/256步进分辨率,用于智能调整,失速检测和转差检测的多种衰减模式。 板上的MSP430F2617提供STEP,DIR(方向)和SPI信号来控制DRV8889-Q1。 这些设置在此EVM可用的可下载设备GUI中进行配置。 有关此评估模块的更多信息,请参考DRV8889-Q1EVM硬件和GUI用户指南。




+ 4.5V至40V工作电压范围 + 全步进和微步进模式降至1/256 + 用于步进调谐的可编程衰减模式,包括动态衰减和纹波控制智能调谐模式 + 失速检测 + 滑移检测
+ DRV8889-Q1EVM board + USB cable
