DRV8874-Q1 - 具有集成电流检测和电流检测输出的汽车 6A 刷式直流电机驱动器

DRV8874-Q1 - 具有集成电流检测和电流检测输出的汽车 6A 刷式直流电机驱动器
基本信息
描述:具有集成电流检测和电流检测输出的汽车 6A 刷式直流电机驱动器

DRV8874-Q1是一款集成式电机驱动器,具有N通道H桥,电荷泵,电流检测和比例输出,电流调节和保护电路。电荷泵通过支持N沟道MOSFET半桥和100%占空比驱动来提高效率。该系列器件采用引脚到引脚的RDS(on)变体,以最小的设计更改即可支持不同的负载。 IPROPI引脚上的内部电流镜架构可实现电流检测和调节。这样就无需使用大功率分流电阻器,从而节省了电路板面积并降低了系统成本。 IPROPI电流检测输出允许微控制器检测电动机失速或负载条件的变化。这些器件使用外部基准电压引脚VREF可以在启动和高负载事件期间调节电动机电流,而无需微控制器的干预。 低功耗睡眠模式通过关闭大部分内部电路来实现超低静态电流消耗。内部保护功能包括电源欠压锁定,电荷泵欠压,输出过流和器件过热。故障条件在nFAULT上指示。 在ti.com上查看我们完整的有刷电机驱动器产品组合。

器件类别:电机驱动器

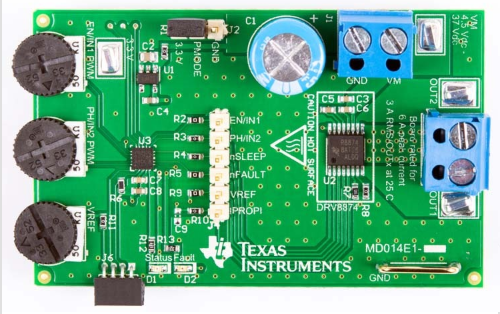

产品图片

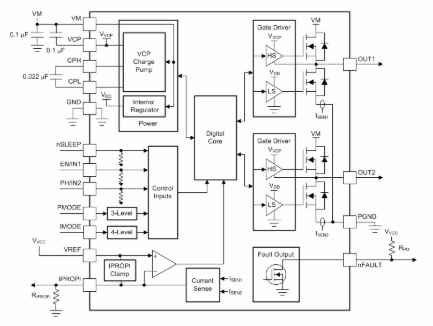

产品结构框图
产品特性

+ 符合AEC-Q100的汽车应用要求: + 温度等级1:–40°C至+ 125°C,TA + N通道H桥电机驱动器 + 驱动一台双向有刷直流电动机 + 两个单向有刷直流电动机 + 其他电阻和电感负载 + 4.5V至37V工作电源电压范围 + 引脚到引脚RDS(on)变体 + DRV8874-Q1:200mΩ(高侧+低侧) + DRV8876-Q1:700mΩ(高侧+低侧) + 高输出电流能力 + DRV8874-Q1:6-A峰值 + DRV8876-Q1:3.5-A峰值 + 集成电流感测和调节 + 比例电流输出(IPROPI) + 可选电流调节(IMODE) + 逐周期或固定关闭时间 + 可选的输入控制模式(PMODE) + PH / EN和PWM H桥控制模式 + 独立的半桥控制模式 + 支持1.8V,3.3V和5V逻辑输入 + 超低功耗睡眠模式 + <1-µA @ VVM = 24-V,TJ = 25°C + 扩频时钟可降低电磁干扰(EMI) + 集成保护功能 + 欠压锁定(UVLO) + 电荷泵欠压(CPUV) + 过电流保护(OCP) + 自动重试或关闭输出锁定(IMODE) + 热关机(TSD) + 自动故障恢复 + 故障指示灯引脚(nFAULT) 所有商标均为其各自所有者的财产。

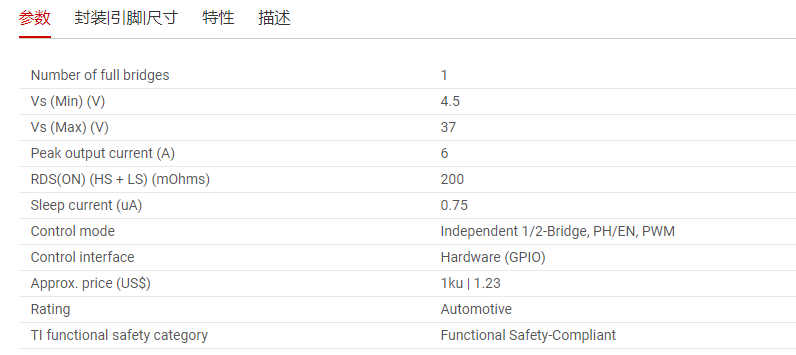

封装|引脚|尺寸
设计工具
库/模型
CAD库文件
DRV8874-Q1 single H-bridge motor driver evaluation module
DRV8874-Q1 single H-bridge motor driver evaluation module
评估板
描述:DRV8874-Q1EVM

DRV8874-Q1 评估模块 (EVM) 可轻松评估 DRV8874-Q1 器件。 DRV8874-Q1 器件是一款集成 H 桥驱动器,适用于刷式直流和电磁阀应用。使用此评估模块,可以将器件配置为 PWM、相位/使能端或独立半桥控制模式。板载 MSP430FR2100 可以为 DRV8874EVM 的输入引脚提供 PWM 信号。PWM 信号的占空比由板载电位器设置。 有关该评估模块的更多信息,请参阅《DRV8874-Q1EVM 用户指南》。

评估板特性

+ 4.5V 至 37V 工作电压范围 + 6A 峰值电流 + 可配置的控制模式,包括 PH/EN、PWM 和独立半桥 + 集成式电流感应和电流调节

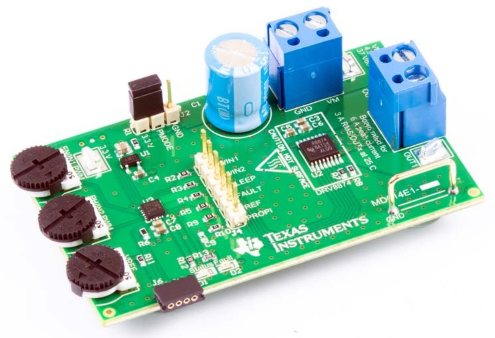

评估板图片
包含项目

+ DRV8874-Q1EVM board
