INA597 - 低功耗差分放大器

INA597 - 低功耗差分放大器
基本信息
描述:精度(200µV偏移),2MHz,88 dB CMRR,低功耗,e-trim™ 差分放大器

INA597 是一款低功耗、高带宽差分放大器,适用于成本敏感型 应用。INA597 由精密运算放大器和精密电阻器网络组成。电阻器的出色跟踪性能在工作温度范围内保持增益精度和共模抑制。INA597 拥有 独特特性,如低失调电压(最大值 200μV)、低温漂(最大值5μV/°C)、高压摆率 (18V/μs) 和高达 500pF 的高容性负载驱动等,这些特性使其成为稳健的高性能差分放大器,适用于高电压工业 应用。内部运算放大器的共模范围可扩展至负电源,从而使该器件能够在单电源 应用中运行。该器件采用单电源(4.5V 至 36V)或双电源(±2.25V 至 ±18V)运行。差分放大器是许多常用电路的基础。INA597 提供此电路功能,而无需使用昂贵的精密电阻器网络。INA597 采用 8 引脚 VSSOP 表面贴装封装,额定工业温度范围为 –40°C 至 +125°C。

产品图片

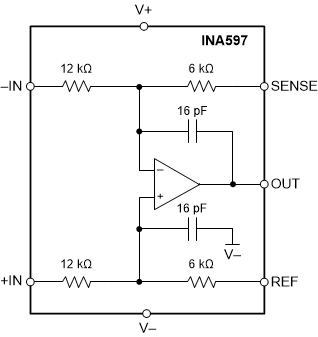

产品结构框图
产品特性

1. 低失调电压:200μV(最大值) 2. 低失调电压漂移:±5μV/°C(最大值) 3. 低噪声:1kHz 时为 18nV/√Hz 4. 低增益误差:±0.03%(最大值) 5. 高共模抑制:88dB(最小值) 6. 高带宽:2MHz GBW 7. 低静态电流:每个放大器 1.1mA 8. 高压摆率:18V/μs 9. 高容性负载驱动能力:500pF

主要参数

1. Vs(最小值)(V) 2. Vs(最大值)(v) CMRR(最小值)(dB 共模输入低(最小)(v) 共模输入高(最大)(V) 输入偏移(+/-)(最大)(uv) 智商(典型值)(毫安) 小信号带宽(典型值)(MHz) 转换率(典型值)(V/us) 增益(最小值)(V/V) 增益(最大值)(V/V) 增益误差(+/-)(最大值)(% 工作温度范围(C) 增益漂移(最大值)(ppm/C)

封装
设计工具
CAD库文件
高精度竞带宽电子装饰差分放大器单2MHz8引脚 VSSOP
高精度宽带宽电子装饰差分放大器单2MHz8引脚 VSSOP
精密(200V偏移),2MHz,88 dB CMRR,低功耗,电子装饰差分放大器8SSOP40至125
精密(200V偏移),2MHz,88 dB CMRR,低功耗,电子装饰差分放大器8 VSSOP40至125
精密度(200µV 偏移),2MHz,88 dB CMRR,低功耗,电子装饰™差分放大器 8-VSSOP -40 至 125
精密度(200µV 偏移),2MHz,88 dB CMRR,低功耗,电子装饰™差分放大器 8-VSSOP -40 至 125
评估板信息

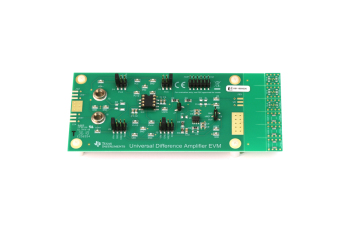

评估板图片
评估板介绍

借助 DIFFAMP-EVM,您可以放心选择差分放大器,轻松地评估和比较器件。此模块支持多种配置,可以根据您需要的应用进行定制,以实现可靠的评估。它提供了 DIP 适配器部件,无论对于哪种 IC 封装,都能够进行评估。

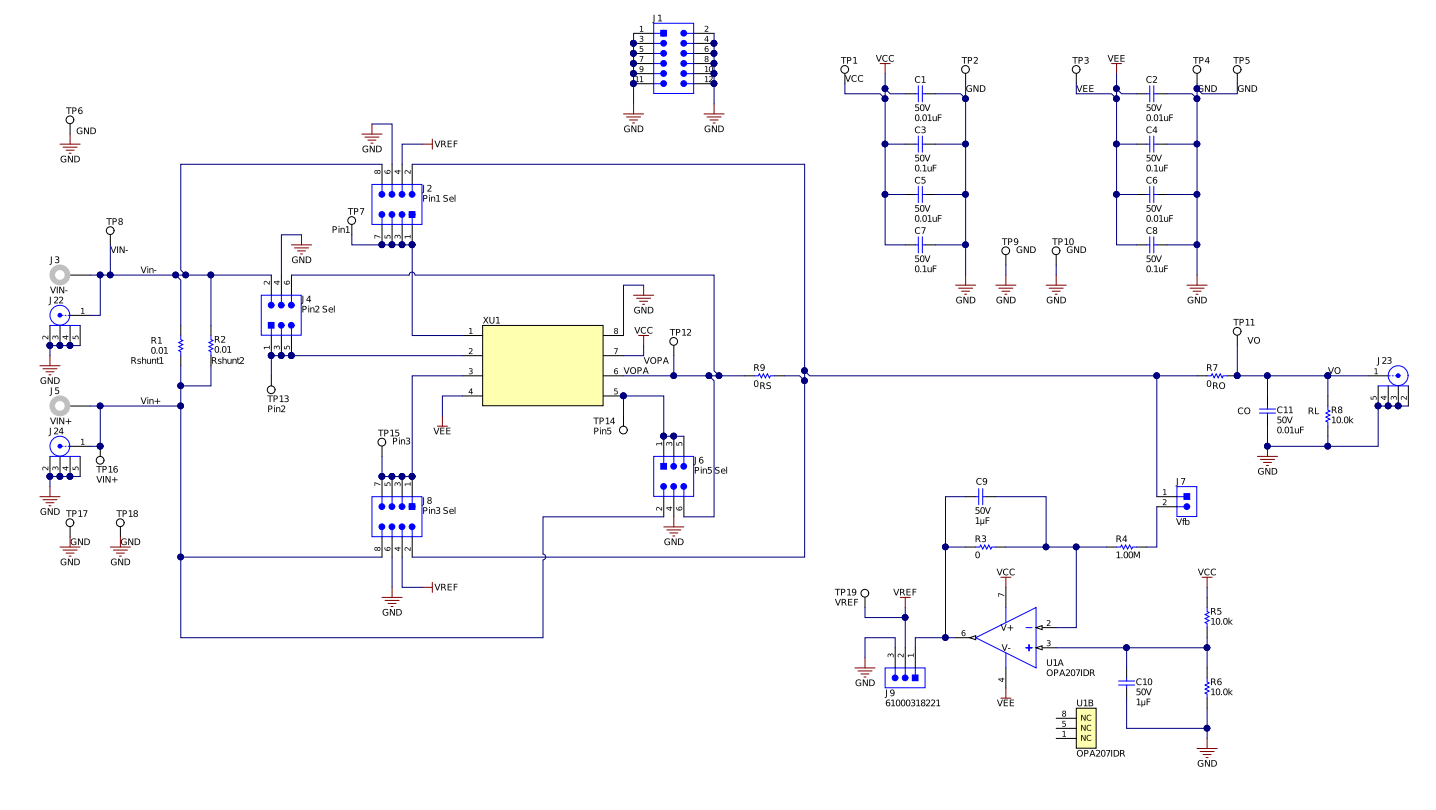

示意图

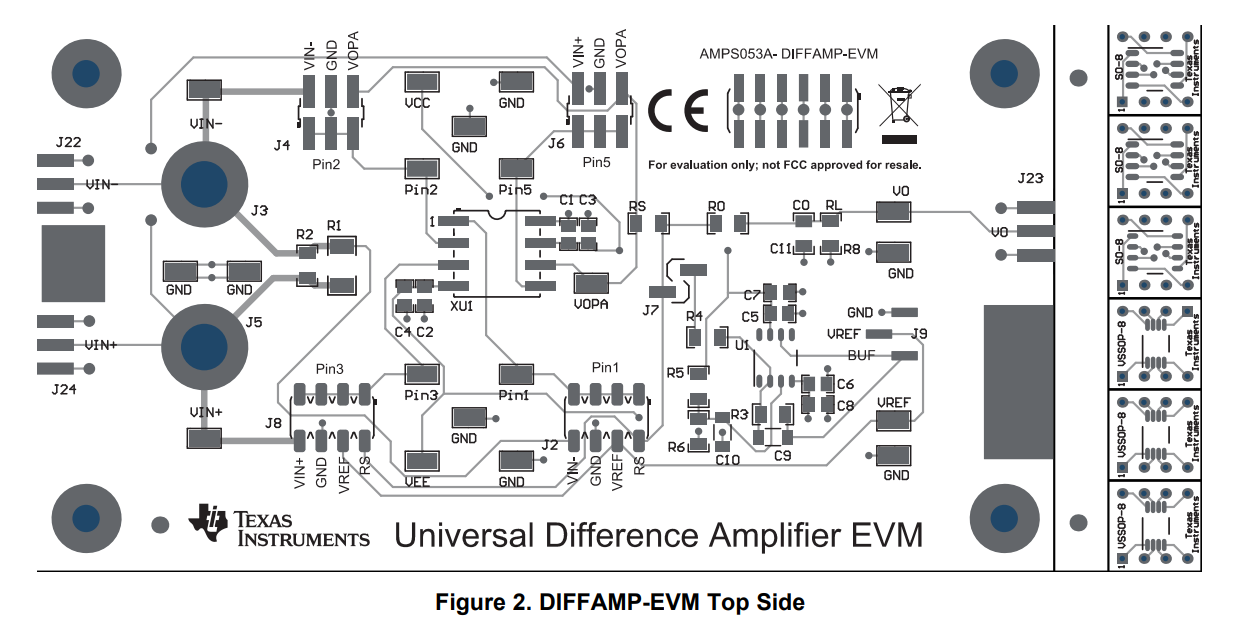

PCB板图
评估板信息

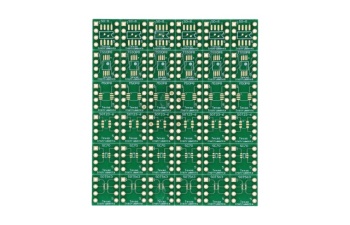

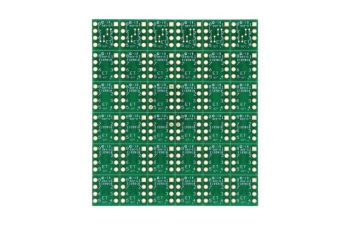

评估板图片
评估板介绍

使用DIP适配器EVM加速您的运算放大器原型和测试,它提供了一种快速、简单和廉价的方式与小型表面贴装集成电路接口。您可以使用随附的Samtec端子板连接任何受支持的运算放大器,或将它们直接连接到现有电路。
