TLV4051 - 具有精密基准的微功耗、微封装比较器

TLV4051 - 具有精密基准的微功耗、微封装比较器
基本信息
描述:具有精密基准的微功耗、微封装比较器

TLV40x1 器件是低功耗高精度比较器,具有精密阈值和 360ns 的传播延迟。这些比较器采用 0.73mm ×0.73mm 超小型 DSBGA 封装,使得 TLV40x1 适用于空间关键型设计,例如要求低功耗和对工作条件变化作出快速响应的便携式或电池供电设计。经过出厂修整的开关阈值和精密迟滞相结合,使得TLV40x1 非常适合在必须将慢速输入信号转换为纯净数字输出的严苛、嘈杂环境中进行电压和电流监测。同样地,输入端的短暂毛刺也得以抑制,因此可确保稳定的输出运行,不会引起误触发。TLV40x1R1/2 提供多种配置,从而使系统设计人员可实现他们所需的输出响应和性能。例如,TLV4021 和TLV4031 具有开漏输出级,而 TLV4041 和 TLV4051具有推挽式输出级。此外,TLV4021 和TLV4041 具有同相输入,而 TLV4031 和 TLV4051 具有反相输入。

产品图片

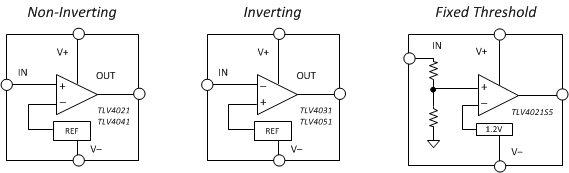

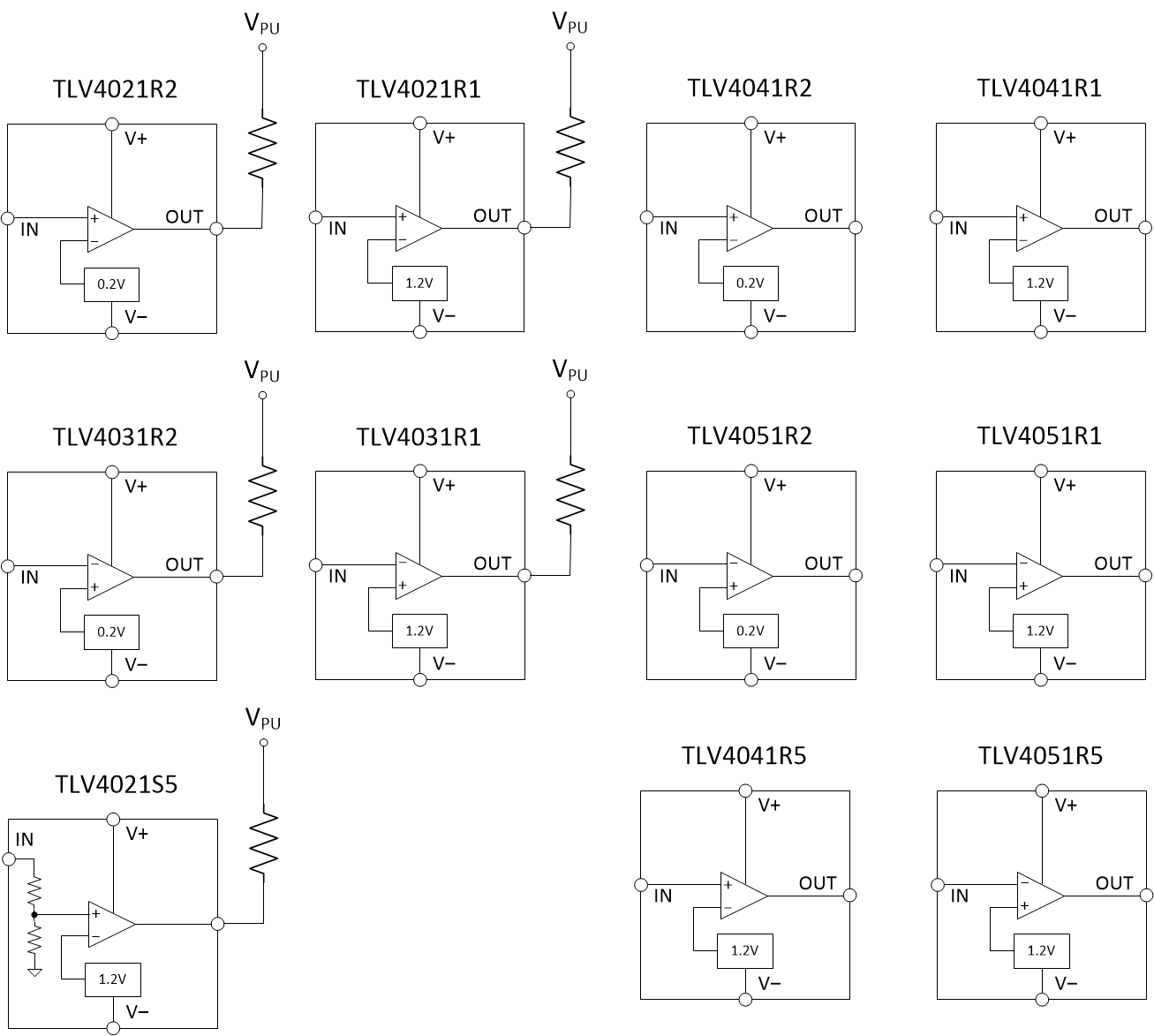

产品结构框图
产品特性

1. 宽电源电压范围:1.6V 至 5.5V 2. 可调节阈值低至 0.2V 和 1.2V 3. 3.2V 的固定阈值 4. 高阈值精度 5. 低静态电流:2µA 6. 传播延迟:360ns 7. 推挽和开漏输出选项 8. 已知启动条件 9. 同相和反相输入选项 10. 精密迟滞 11. 温度范围:-40°C 至 +125°C

主要参数

1. 传播延迟时间(us) 2. Vs(最大值)(v) 3. Vs(最小值)(v) 4. Vos(偏移电压25 C)(最大值)(mV 5. 每个通道的Iq(典型值)(mA) 6. 输入偏置电流(+/-)(最大值)(nA) 7. 工作温度范围(c) 8. VICR(最大值)(V) 9. VICR(最小值)(v)

产品应用

1. 自诊断 2. 锂离子电池监测 3. 电池管理和保护 4. 电流和电压感应 5. 模拟前端 6. 电源管理 7. 非隔离式电源 8. 负载点稳压器 9. 直流/直流电源 10. 交流/直流电源 11. 系统控制和监控

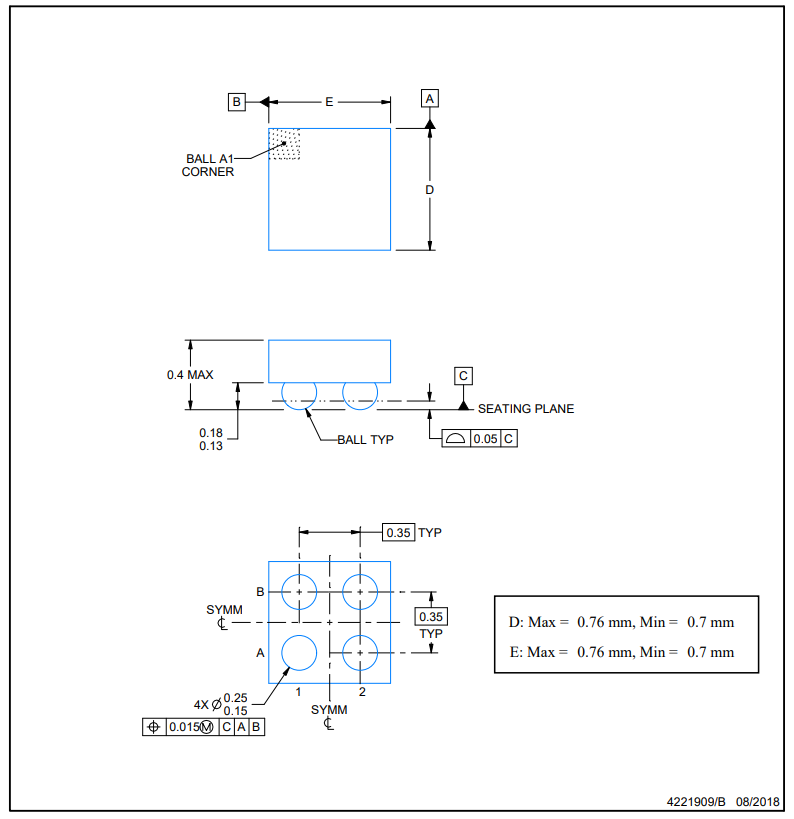

封装
设计工具
CAD库文件
具有精密阈值16V至55V4针 DSBGAT/R的低功率比较器
具有精空阈值16V至5.5V4针 DSBGA T/的低功率比较器
带参考的低功耗比较器(反转、推拉)4 DSBGA-40到125
带参考的低功耗比较器(反转、推拉)4 DSBGA40到125
带参考的低功耗比较器(反转、推拉) 4-DSBGA -40 到 125
带参考的低功耗比较器(反转、推拉) 4-DSBGA -40 到 125
评估板信息

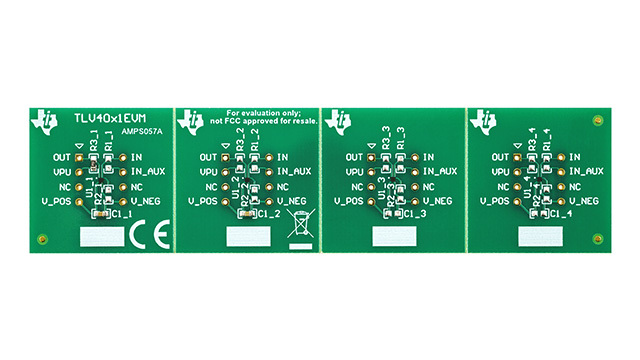

评估板图片
评估板介绍

LV40x1EVM 可展示具有集成基准的 TLV40x1 比较器系列的性能。

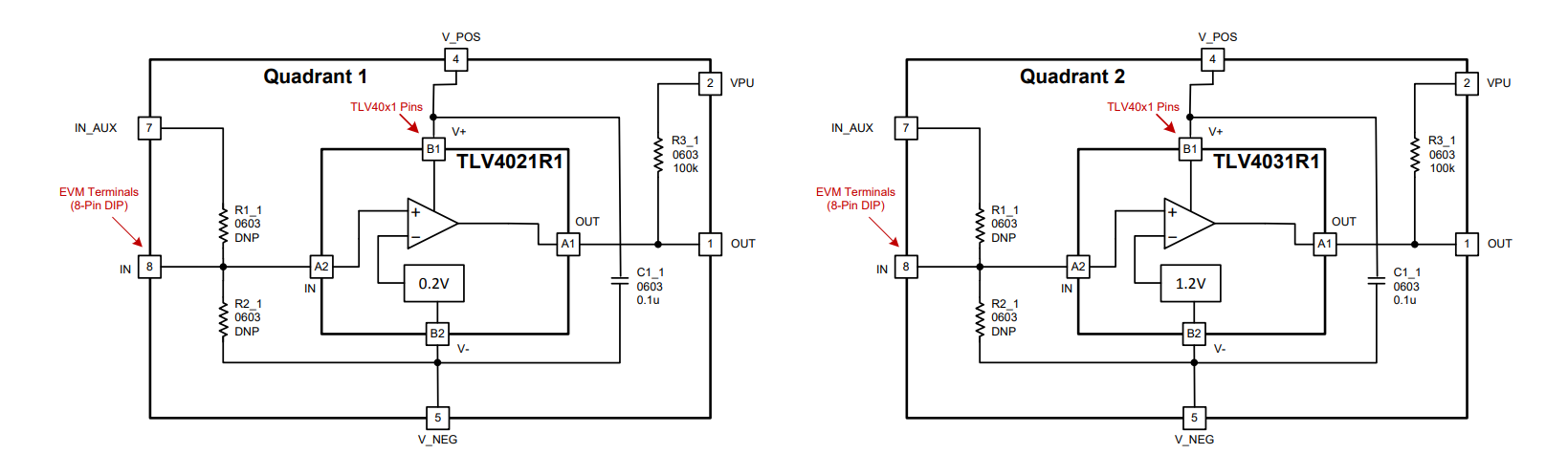

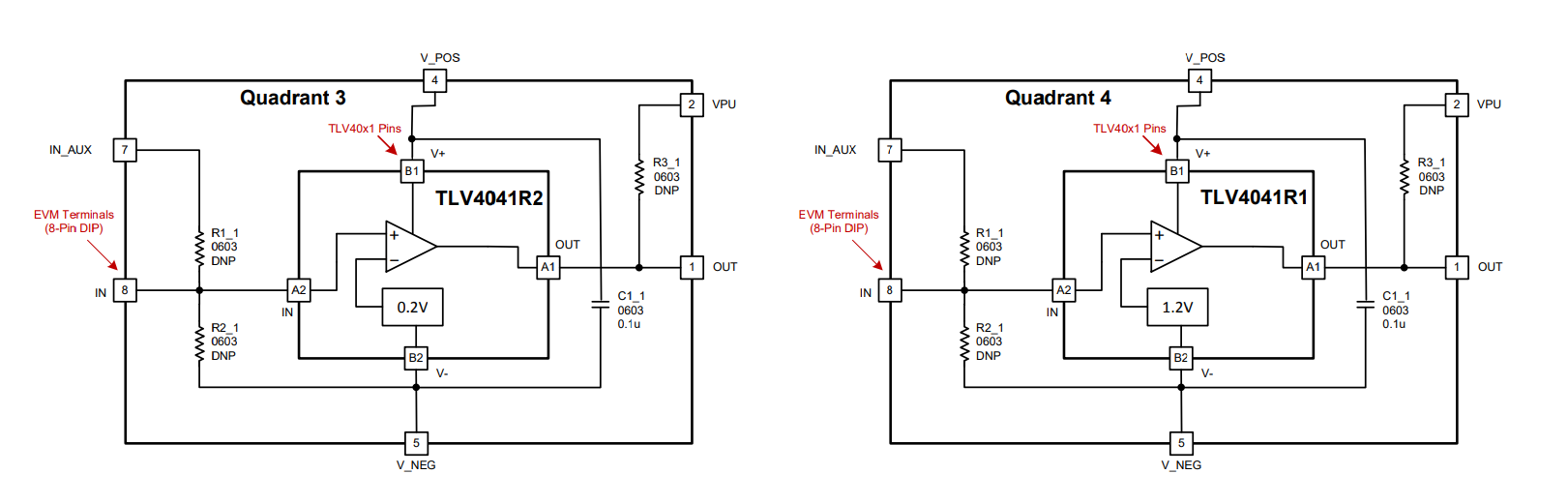

示意图

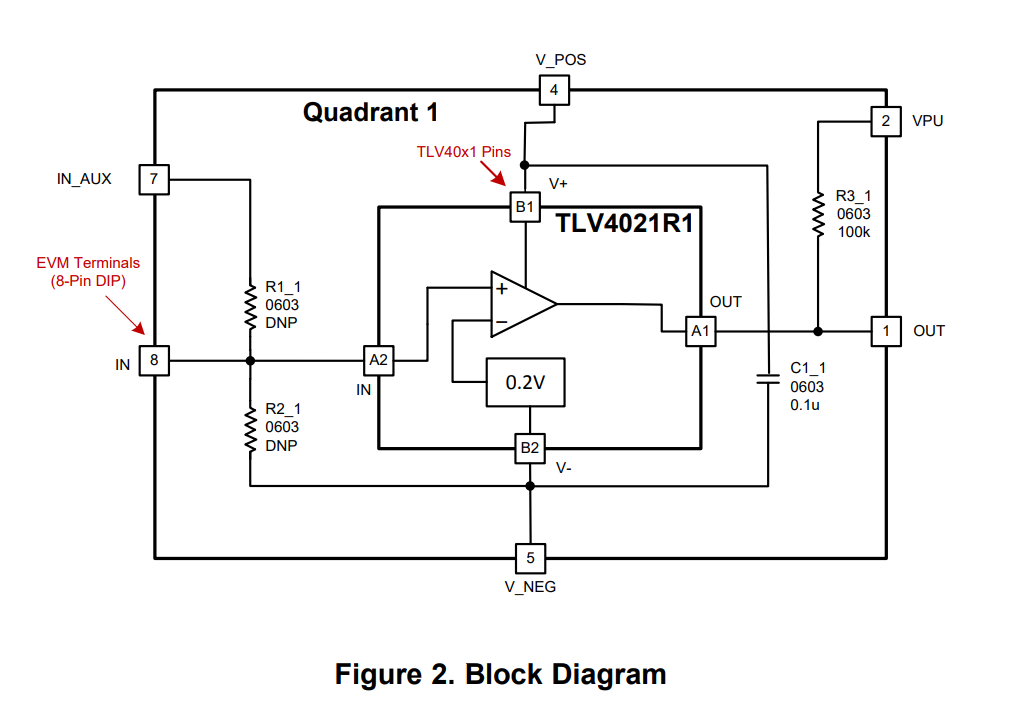

框图
