OPA2834 - VFB 运算放大器

OPA2834 - VFB 运算放大器
基本信息
描述:超低功耗、轨至轨输出、负轨输入、VFB 运算放大器

OPA2834 是一款双通道超低功耗、轨至轨输出、负电源轨输入、电压反馈 (VFB) 运算放大器,设计的工作电源电压范围为 2.7V 至 5.4V(单电源)或 ±1.35V 至±2.7V(双电源)。这款放大器每通道仅消耗 170µA的电流,单位增益带宽为 50MHz,性能/功耗比处于轨至轨放大器的行业领先水平。对于 要求 低功耗的电池供电和便携式应用,OPA2834可提供出色的带宽 IQ 比。OPA2834 可提供极低的失真,非常适用于数据采集系统和麦克风前置放大器。请参见器件比较表,了解如何选择德州仪器 (TI) 提供的低功耗、低噪声 5V 放大器,以及 20MHz 至300MHz 的增益带宽产品。

产品图片

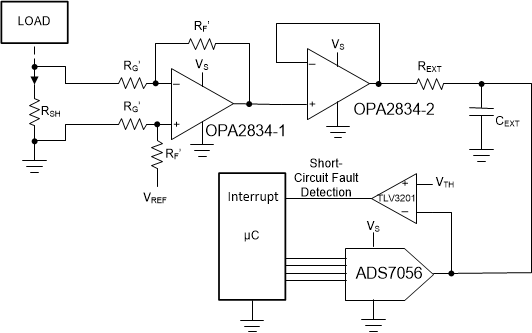

产品结构框图
产品特性

1. 超低功耗:电源电压:2.7V 至 5.4V 2. 带宽:50MHz (G = 1V/V) 3. 压摆率:26V/µs 4. 稳定时间 (0.1%):88ns (2VSTEP) 5. HD2、HD3:10kHz (2VPP) 时分别为 –131dBc 和–146dBc 6. 输入电压噪声:12nV/√Hz (f = 10kHz) 7. 输入失调电压:350µV(最大值为 ±1.9mV) 8. 负电源轨输入,轨至轨输出 (RRO) 输入电压范围:0.2V 至 3.9V(5V 电源) 9. 工作温度范围:40°C 至 +125°C

主要参数

1. 总电源电压(最小值)(+5V=5,+/-5V=10) 2. 总电源电压(最大值)(+5V=5,+/-5V=10) 3. GBW(典型)(MH 4. BW ACl(兆赫) 5. Acl,最小规格增益(V/V) 6. 转换率(典型值)(V/us) 7. 平坦波段的Vn(典型)(nV/rtHz 8. 1 kHz时的Vn(典型值)(nV/rtHz) 9. 每个通道的Iq(典型值)(mA) 10. Vos(偏移电压@25 C)(最大值)(mv) 11. 工作温度范围(c) 12. CMRR(典型值)(dB) 13. nput偏置电流(最大值)(pA) 14. 偏移漂移(典型)(uv/C) 15. 输出电流(典型值)(mA) 16. 二次谐波(dBc 17. 三次谐波(dBc)

产品应用

1. 电源电流检测 2. 低功耗信号调节 3. 电池供电应用 4. 便携式录音机 5. 低功耗SAR和△-∑ADC驱动器 6. 便携式器件

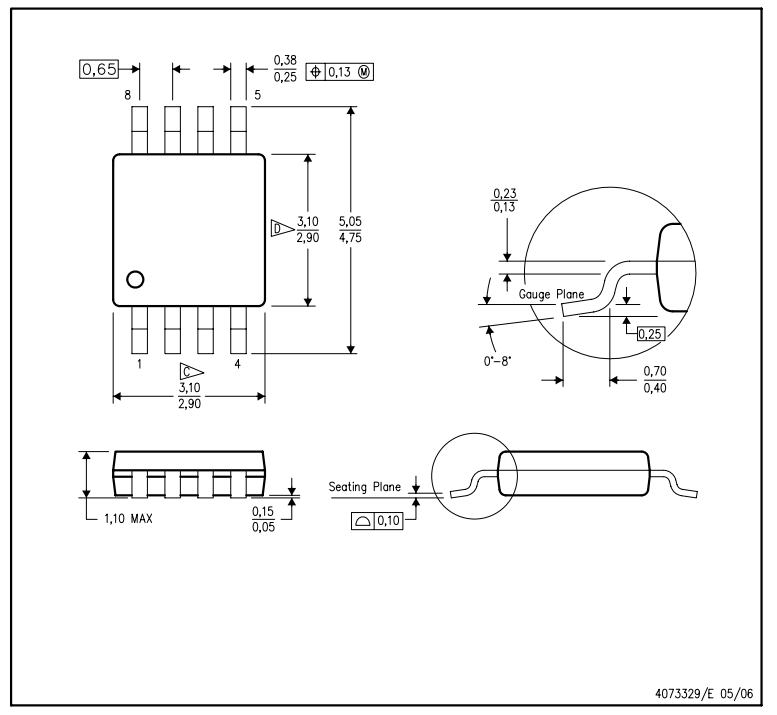

封装
设计工具
CAD库文件
运算放大器双高速放大器RROP±27V54V8引脚 VSSOP T/R
超低功耗、50MHz导轨翰出、负轨翰入、电压反馈运算放大器8 VSSOP-40至125
超低功耗、50MHz导轨翰出、负轨翰入、电压反馈运算放大器8 VSSOP40至125
超低功耗、50MHz导轨翰出、负轫翰入、电压反馈运算放大器8- VSSOP-40至125
超低功耗、50MHz导轨输出、负轨翰入、电压反馈运算放大器8- VSSOP-40至125
超低功耗、50MHz 导轨输出、负轨输入、电压反馈运算放大器 8-VSSOP -40 至 125
超低功耗、50MHz 导轨输出、负轨输入、电压反馈运算放大器 8-VSSOP -40 至 125
超低功耗、50MHz 导轨输出、负轨输入、电压反馈运算放大器 8-VSSOP -40 至 125
评估板信息
评估板介绍

DEM-OPA-MSOP-2A演示夹具帮助设计师评估TI的双高速宽带运算放大器的操作和性能。这种未填充的PC板与8线MSOP(DGK)封装中提供的产品兼容。

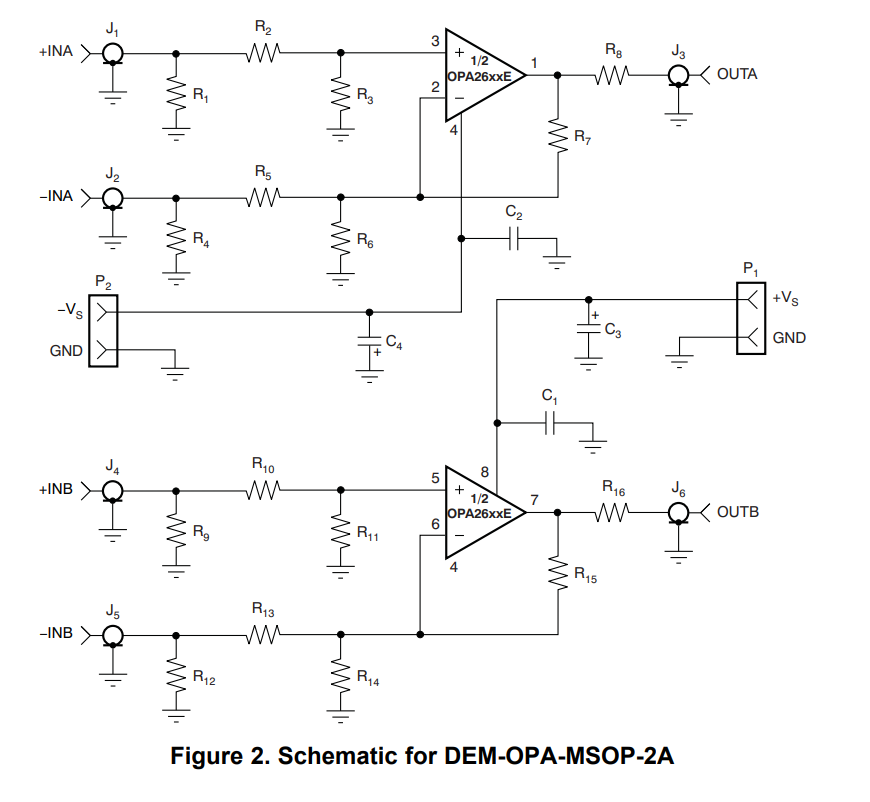

示意图

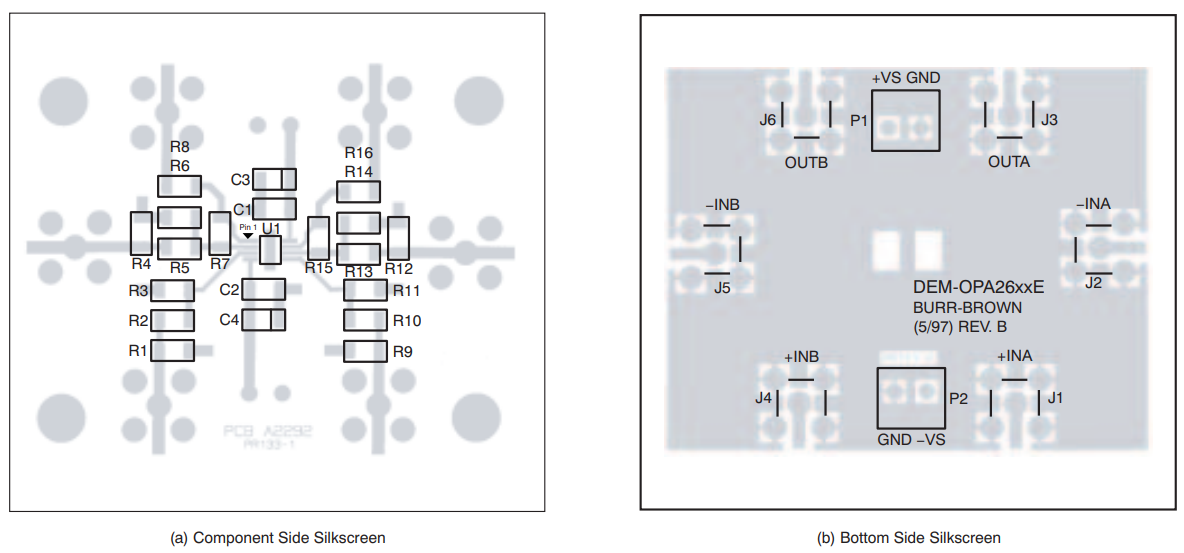

PCB板图
