INA190-Q1 - 双向低侧/高侧零温漂电压输出电流感应放大器

INA190-Q1 - 双向低侧/高侧零温漂电压输出电流感应放大器
基本信息
描述:具有低偏置电流和使能功能的 AEC-Q100 40V 双向低侧/高侧零温漂电压输出 CSA

INA190-Q1 是一款汽车类低功耗、电压输出、电流分流监控器(也称为电流检测放大器)。此器件常用于监控直接连接到汽车类 12V 电池的系统。INA190-Q1 可在独立于电源电压的 –0.2V 至 +40V 的共模电压下检测分流器上的压降。 此外,输入引脚还具有 42V 的绝对最大电压。该器件的低输入偏置电流允许使用较大的电流检测电阻器,从而能够提供微安级的精确电流测量。零漂移架构的低失调电压扩展了电流测量的动态范围。此功能可支持较小的感应电阻器在具有较低功率损耗的同时,仍提供精确的电流测量。INA190-Q1 由 1.7V 至 5.5V 的单电源供电,在启用时消耗的最大电源电流为 65µA。提供五个固定增益选项:25V/V、50V/V、100V/V、200V/V 或 500V/V。该器件的额定工作温度范围为 –40°C 至 +125°C,并采用 SC70 封装。

产品图片

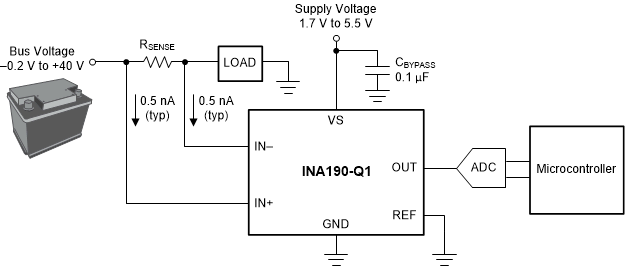

产品结构框图
产品特性

1. 具有符合面向汽车 应用的 AEC-Q100 标准:温度等级 1:–40°C 至 +125°C,TA 2. 低输入偏置电流:500pA(典型值)(支持微安级电流测量) 3. 低功耗:低电源电压 VS:1.7V 至 5.5V 4. 宽共模电压:–0.2V 至 +40V,可承受高达 42V 的电压 5. 双向电流检测功能

产品应用

1. 车身控制模块(BCM) 2. 远程信息处理控制单元 3. 紧急呼叫(eCal) 4. 12V电池管理系统(BMS) 5. 汽车音响主机

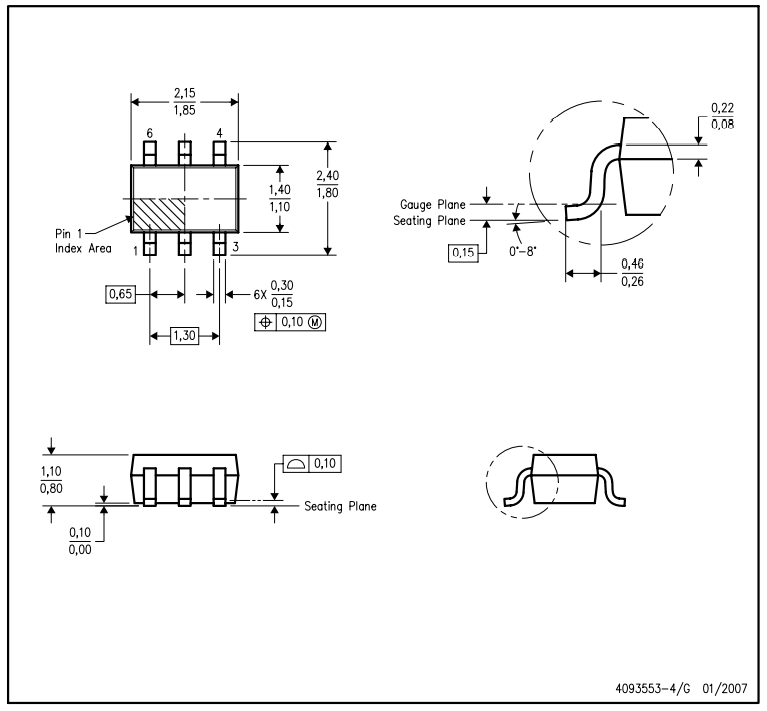

封装
设计工具
评估板信息

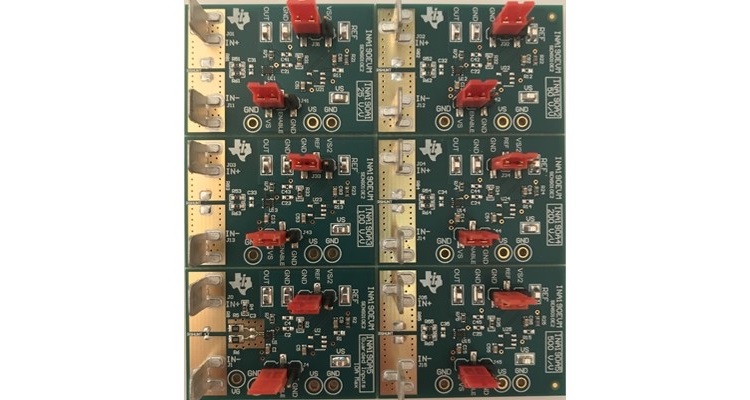

评估板图片
评估板介绍

这是一个小模块,有6个完全独立的板,用户可以将其断开。五个相同的电路板(20A额定值)可用于五个设备增益变体。具有特殊防护布局的第六板(10A额定值)可用于特别低电流测量系统。每个板提供VS、GND、OUT、REF和两个头的测试点,可以将使能引脚跳转到GND或VS,并将VREF引脚跳转到GND或由板上缓冲电路设置的电压供应。ENABLE和REF引脚也可以由外部电源驱动。

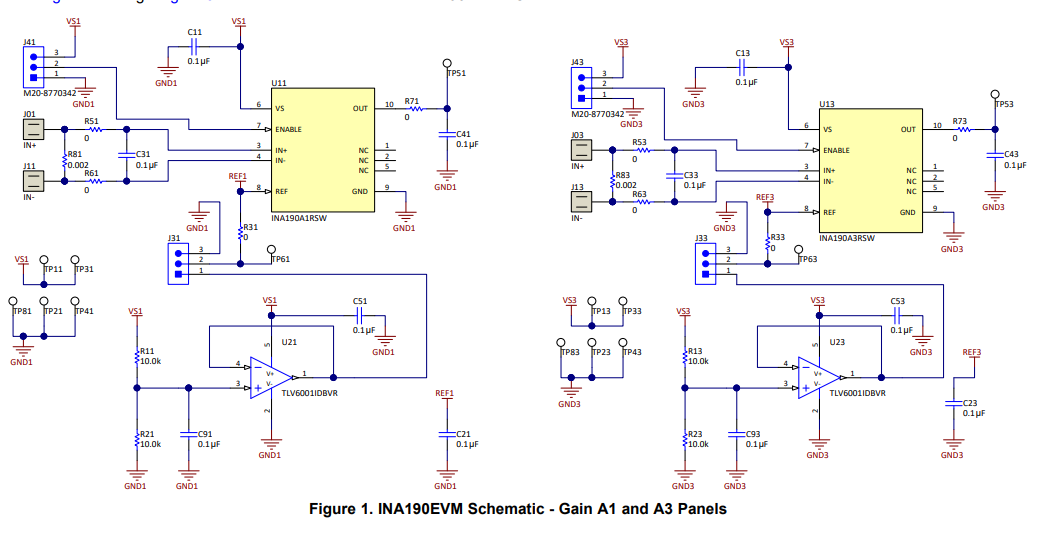

示意图

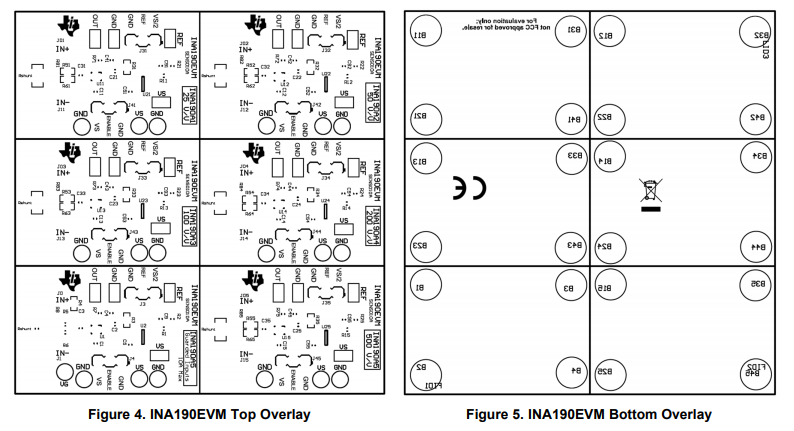

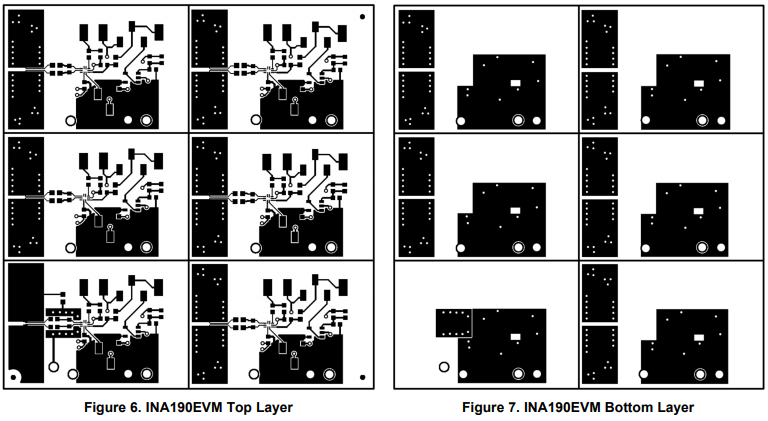

pcb板图
