LT8336 - 40V,2.5A,低IQ同步升压静音开关

LT8336 - 40V,2.5A,低IQ同步升压静音开关
基本信息
描述:40V,2.5A,低IQ同步升压静音开关

950/5000 LT8336是一款低IQ,同步升压型DC / DC转换器。 它具有静音切换器架构和可选的扩频调频功能,以最大程度地降低EMI辐射,同时在高切换频率下提供高效率。 宽输入/输出电压范围,突发模式操作中的VIN引脚静态电流低,以及直通操作中的MOSFET的100%占空比能力(VIN≥VOUT),使得LT8336非常适合通用升压和汽车应用 预升压应用。 LT8336集成了40V,2.5A电源开关,它们以一个固定的开关频率进行工作,该开关频率在300kHz至3MHz之间可编程,并且可与一个外部时钟同步。 可以选择带或不带扩频频率调制的脉冲跳跃或突发模式操作,以优化效率和EMI性能。 LT8336具有输出软启动,输出电源良好标志和输出过压锁定功能。

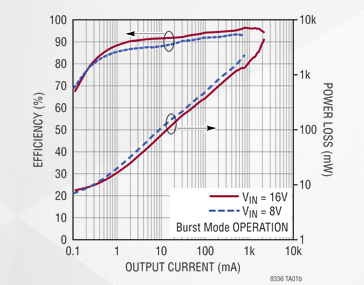

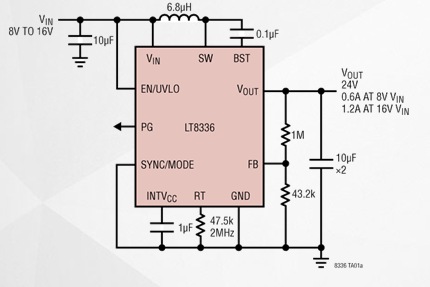

产品结构框图
产品特性

+ SilentSwitcher®架构 + 超低EMI辐射 + 可选的扩频频率调制 + 集成40V,2.5A电源开关 + 宽输入/输出电压范围:2.7V至40V + 低VIN引脚静态电流: + 关断时为0.3µA + 突发模式(BurstMode®)操作时为4µA + 直通时为15µA(VIN> VOUT) + 同步MOSFET的100%占空比能力 + 可调和同步:300kHz至3MHz + 轻载时的脉冲跳跃或突发模式操作 + 输出软启动和电源良好监控器 + 内部补偿 + 准确的1V使能引脚阈值 + 小型16引脚(3mm×3mm)LQFN封装 + 正在进行AEC-Q100认证

产品应用

+ 汽车和工业电源 + 通用升压

封装
资源链接
设计工具
库/模型
CAD库文件
