LTC3315B - 双通道、5V、2A同步降压型DC/DC转换器,采用2mm x 2mm LQFN封装

LTC3315B - 双通道、5V、2A同步降压型DC/DC转换器,采用2mm x 2mm LQFN封装
基本信息
描述:双通道、5V、2A同步降压型DC/DC转换器,采用2mm x 2mm LQFN封装

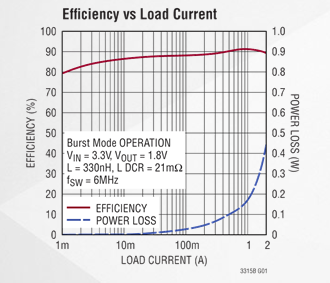

LTC3315B具有双2A单片同步降压型转换器,这些转换器依靠2.25V至5.5V输入电源运行,并且采用的封装适用于空间受限并具有苛刻性能要求的应用。两个降压转换器在高达10MHz的开关频率下使用恒定频率峰值电流模式控制,最小接通时间低至25ns,可在小尺寸的应用封装中实现高效率和快速瞬态响应。 LTC3315B可在强制连续或脉冲跳跃模式下工作以实现低噪声,或在Burst Mode®下工作以在轻负载条件时实现高效率。常用的降压开关频率为6MHz,并可通过MODE/SYNC引脚与外部振荡器同步。 LTC3315B可以调节低至500mV的输出。其他特性包括精密启用阈值、PGOOD信号、输出过压保护、热关断、输出短路保护和高达100%占空比的低压差操作。LTC3315B采用紧凑的2mm × 2mm LQFN封装。

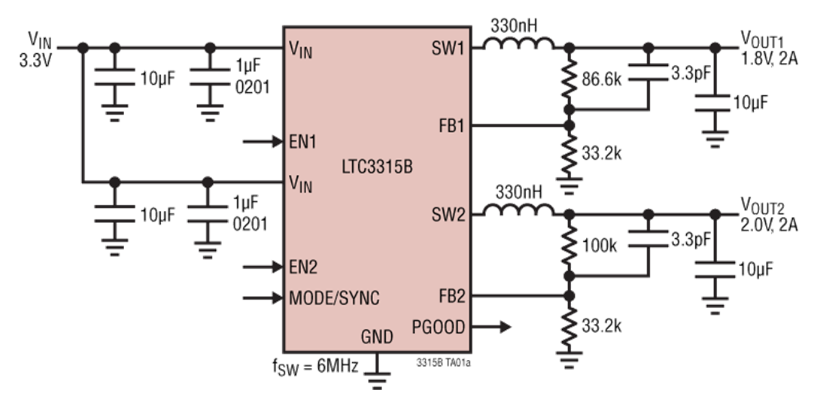

产品结构框图
产品特性

+ 双输出,每个输出的输出电流为 2A + 高效率:19mΩ NMOS 和 75mΩ PMOS + 宽带宽,快速瞬态响应 + 开关频率可同步至高达 10MHz + VIN 范围:2.25V 至 5.5V + VOUT 范围:0.5V 至 VIN + VOUT 精度:±1% + 低纹波 Burst Mode® 运行 + 峰值电流模式控制 + 最短接通时间:25ns + 安全承受过载电感饱和 + 关断电流:1.2µA + 精密 400mV 启用阈值 + 内部软启动和补偿 + 电源正常输出 + 纤薄耐热性能增强型 12 引脚 + 2mm × 2mm × 0.74mm LQFN 封装 + 符合汽车应用的 AEC-Q100 标准

产品应用

+ 服务器、电信电源、光学网络 + 分布式直流电源系统(POL) + FPGA、ASIC、微处理器内核电源 + 工业/汽车/通信
