基本信息
描述:带浮地和可编程死区的100V半桥驱动器

LTC7060驱动采用半桥配置的N通道MOSFET,电源电压高达100V。它采用电源独立的3态PWM输入逻辑。独特的浮动架构使该栅极驱动器输出稳定且对接地噪声不太敏感。对称设计使半桥开关节点成为输入逻辑的反相或同相节点。 强大的输出具有0.8Ω下拉和1.5Ω上拉能力,可在极短的转换时间内轻松驱动高压MOSFET的大型栅极电容。可调导通和关闭延迟支持系统优化以实现高效率和可靠性。自适应直通保护可防止因MOSFET交叉传导产生的电流。 出现欠压情况时,VCC电源和浮动驱动器电源上的欠压闭锁(UVLO)电路会关闭相应的外部MOSFET并下拉FLT引脚。

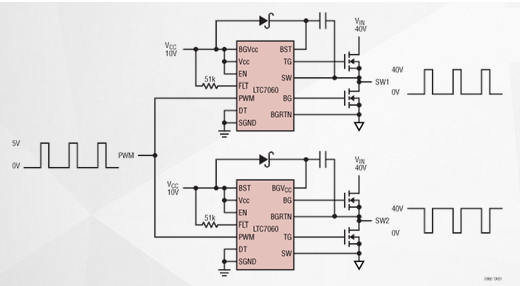

产品结构框图
产品特性

+ 独特的对称浮栅驱动器架构 + 高抗扰度,可承受输入和输出地之间的 ±10 V 接地差 + 100 V 最大输入电压(独立于 IC 电源电压)VCC + 6 V ~ 14 V VCC 工作电压 + 4 V ~ 14 V 栅极驱动器电压 + 0.8Ω 下拉, 1.5Ω 上拉以快速开启/关闭 + 自适应直通保护 + 可编程死区时间 + 具有使能引脚的三态 PWM 输入 + VCC UVLO/OVLO 和浮动电源 UVLO + 双驱动 N 通道 MOSFET + 开漏故障指示器 + 提供耐热性能增强型 12 引脚 MSOP + AEC-Q100 汽车认证正在进行中

产品应用

+ 汽车和工业电源系统 + 电信电源系统 + 半桥和全桥转换器

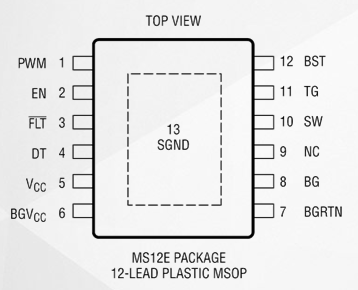

封装
