描述:40V USB Type-C功率输出的降压-升压控制器

LT8253/LT8253A是针对汽车USB-C供电而优化的同步4开关升降压控制器。当与USB Type-C或PD端口控制器结合使用时,LT8253/LT8253A完全符合USB供电(PD)规范。可以通过FB引脚控制输出电压的压摆率。当在AM频段以下运行时,LT8253可以提供高达100W的输出功率和98%的峰值效率。当在AM频段以上运行时,LT8253A可以提供高达60W的输出功率和95%的峰值效率。

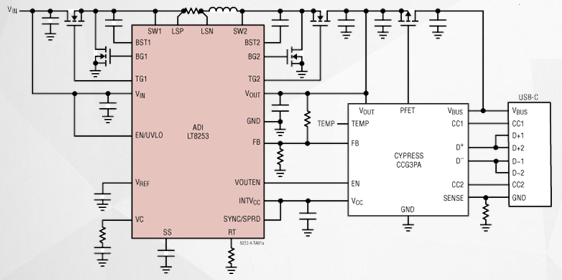

产品结构框图
产品特性

+ 单路输出支持 1 个 Type-C 端口,最大功率为 100W + 宽输入范围:4V 至 40V + 同步切换:效率高达 98% + ±1.5% 输出电压调节 + 专有的低 EMI 降压-升压架构 + 具有外部同步和扩频的可调开关频率 + 过流,过压,短路保护 + 28 引脚侧可焊接 QFN 封装 + AEC-Q100 评定正在进行中
