ADP5056 - 三重降压稳压器集成电源解决方案

ADP5056 - 三重降压稳压器集成电源解决方案
基本信息
描述:三重降压稳压器集成电源解决方案

ADP5056在一个43端子焊盘栅格阵列(LGA)封装中集成了三个高性能降压调节器,可满足苛刻的性能和电路板空间要求。该器件无需预先调节器即可直接连接至高达18 V的高输入电压。 所有通道都集成了高端和低端功率金属氧化物半导体场效应晶体管(MOSFET),以实现效率优化的解决方案。通道1和通道2提供3.5 A或7 A的可编程输出电流,或者在并联操作中提供高达14 A电流的单个输出。通道3提供1.5 A或3 A的可编程输出电流。 ADP5056的开关频率可以编程或同步至外部时钟。 ADP5056的每个通道均具有一个使能引脚(ENx),可轻松进行上电排序或可调欠压锁定(UVLO)阈值。 ADP5056集成了启动/关断序列控制,强制脉宽调制/省电模式(FPWM / PSM)选择,输出放电开关和电源就绪信号。 ADP5056的额定​​结温为−40°C至+ 150°C。 请注意,在整个数据手册中,当仅涉及多功能时,多功能引脚(例如SYNC / MODE)将通过整个引脚名称或引脚的单个功能(例如SYNC)进行引用。 + 小型基站 + 现场可编程门阵列(FPGA)和处理器应用 + 安全与监控 + 医疗应用

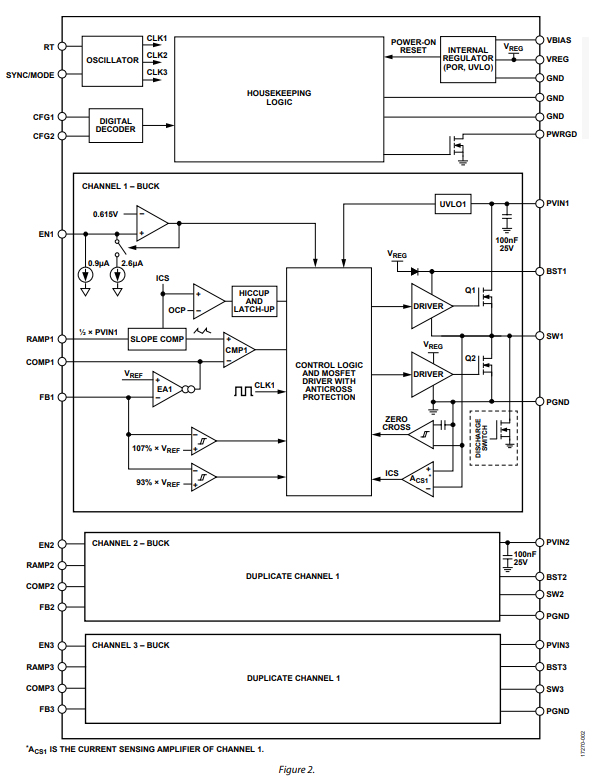

产品结构框图
产品特性

+ 宽输入电压范围:2.75 V至18 V + 偏置输入电压范围:4.5 V至18 V + 结温高达150°C + −0.62%至+ 0.69%的反馈电压精度(−40°C至+ 125°C结温) + 通道1和通道2:7 A同步降压调节器(最低谷值电流限制为9.4 A) + 通道1和通道2:14 A并行输出 + 通道3:3 A同步降压调节器(4.2 A最低谷值电流限制) + 250 kHz至2500 kHz可调开关频率 + 外部补偿可实现快速负载瞬态响应 + 精密使能引脚,具有0.615 V的准确基准电压 + 可编程的上电和掉电顺序 + 选择性FPWM / PSM模式选择 + 频率同步输入或输出 + 三个通道的电源良好标志 + 有功输出放电开关 + UVLO,过流保护和TSD保护 43端子5mm×5.5mm LGA封装

产品应用
典型应用电路

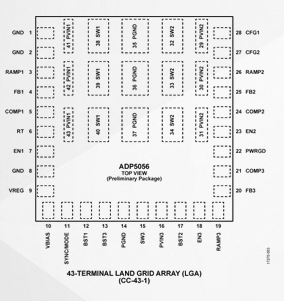

封装
设计工具
库/模型
CAD库文件
Triple Buck Regulator Integrated Power Solution
Triple Buck Regulator Integrated Power Solution
Triple Buck Regulator Integrated Power Solution
ADP5056 Evaluation Board

本用户指南介绍了ADP5056的评估,并包括详细原理图和印刷电路板(PCB)布局。 ADP5056-EVALZ具有ADP5056,它将三个高性能降压调节器组合在一个43端子焊盘栅格阵列(LGA)中,以满足苛刻的性能和电路板空间要求。 ADP5056-EVALZ无需任何预调节器即可直接连接至高达18 V的输入电压。 有关器件的完整详细信息,请参见ADP5056数据表,该数据表可从Analog Devices,Inc.获得。在评估ADP5056时,请与本用户指南一起查阅该数据表。

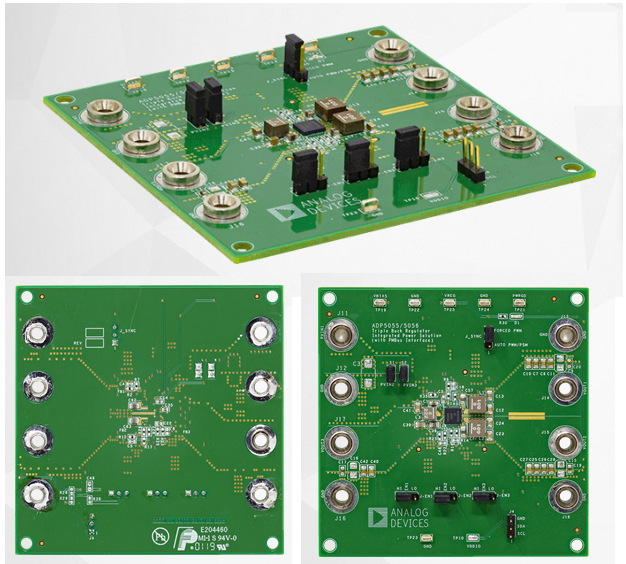

评估板图片
评估板特性

+ 宽输入电压范围:2.75V至18 V + 偏置输入电压范围:4.5 V至18 V + ADP5056的全功能评估板 + 通道1和通道2:7 A同步降压调节器,或14 A并行输出 + 通道3:3 A同步降压稳压器 + 选择性PSM或FPWM操作 + 可编程开关频率从2.5 MHz到250 kHz + 频率同步输入或输出
