首页 > 器件 > 电源管理 > LTM4663 - 超薄1.5A µModule热电冷却器(TEC)调节器

LTM4663 - 超薄1.5A µModule热电冷却器(TEC)调节器

LTM4663 - 超薄1.5A µModule热电冷却器(TEC)调节器
基本信息
描述: 超薄1.5A µModule热电冷却器(TEC)调节器

LTM4663是一个完整的1.5A µModule®热电冷却器(TEC)稳压器,采用3.5mm×4mm×1.3mm LGA小型封装。 包装中包括TEC控制器,线性功率级,开关调节器,电感器和所有支持组件。 LTM4663在2.7V至5.5V的输入电压范围内工作,支持1.5A连续灌电流或灌电流电流功能。 只需要输入和输出电容器。 LTM4663具有两个零漂移,轨至轨斩波放大器,用作热敏电阻输入放大器和温度反馈控制环路。 LTM4663支持NTC,PTC热敏电阻和电阻温度检测器(RTD)。 最大的冷却和加热电流以及最大的TEC电压都可以独立设置。 LTM4663具有符合LGA RoHS的终端漆。

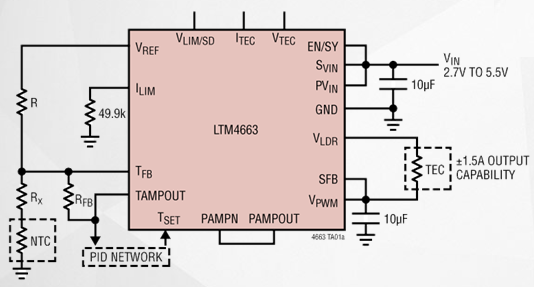

产品结构框图
产品特性

+ 内置两个零漂移轨至轨斩波放大器 + 2.7V至5.5V输入电压范围 + 1.5A驱动能力 + 1%精度2.5V内部基准输出 + TEC电压和电流监控 + 独立的可编程加热和冷却电流限制 + 可编程最大TEC电压 + 默认2MHz开关频率 + 从1.85MHz同步到3.25MHz + 具有NTC,PTC和RTD热传感器 + 3.5mm×4mm×1.3mm LGA封装

产品应用

+ TEC温度控制 + 光网络系统,光模块 + 激光雷达系统

引脚配置
