ADUCM360

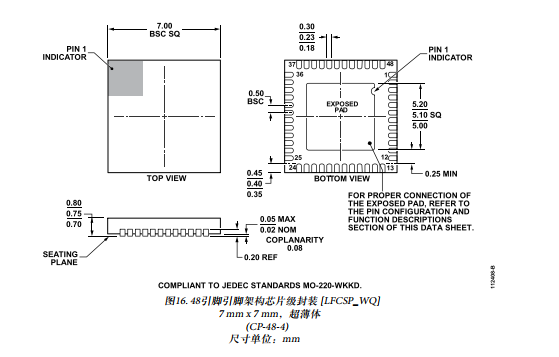

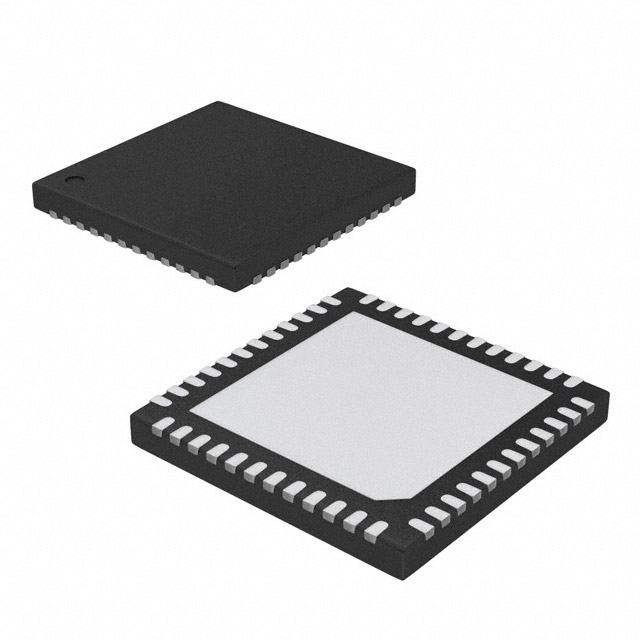

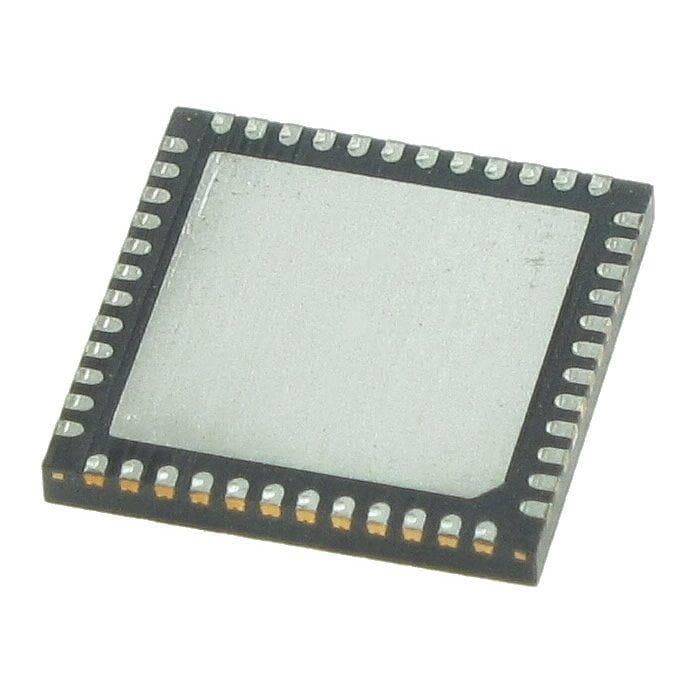

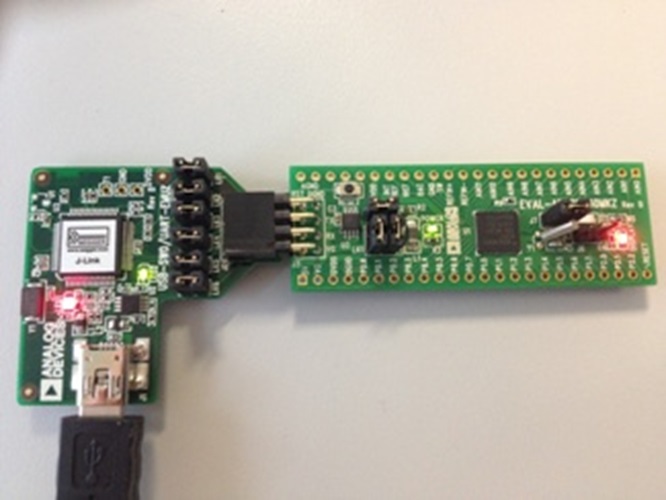

+ 模拟输入/输出 + 双(24位)ADC + 6个差分或12个单端输入通道 每个ADC均采用可编程增益放大器(PGA) (1-128) + 所有ADC均采用灵活的输入多路复用,输入通道可选 + 用于连接外部基准电压源的缓冲器 + 可编程传感器激励电流源 + 片内精密基准电压源 + 单12位电压输出DAC + 用于4 mA至20 mA环路应用的NPN模式 + 微控制器 + ARM Cortex-M3 32位处理器 + 串行线下载和调试 + 用于唤醒定时器的内部时钟晶体 + 具有8路可编程分频器的16 MHz振荡器 + 存储器 + 128 kB Flash/EE存储器,8 kB SRAM + 通过串行线和UART在线调试/下载 + 封装和温度范围 + 48引脚LFCSP (7mm x 7mm)封装,−40°C至125°C + 开发工具 + 低成本QuickStart开发系统 + 支持第三方编译器和仿真器工具 + 多功能安全特性提高诊断能力
+ 电源 + 3.0V电池直接供电 + 功耗 + MCU主动模式:内核功耗:290μA/MHz + 主动模式:1.0mA(所有外设有效),内核工作频率为500KHz + 电源电压范围:1.8V至3.6V(最大值) + 关断模式:4μA(WU定时器有效) + 片内外设 + UART、I2C和2 x SPI串行I/O + 16位PWM控制器 + 19引脚多功能GPIO端口

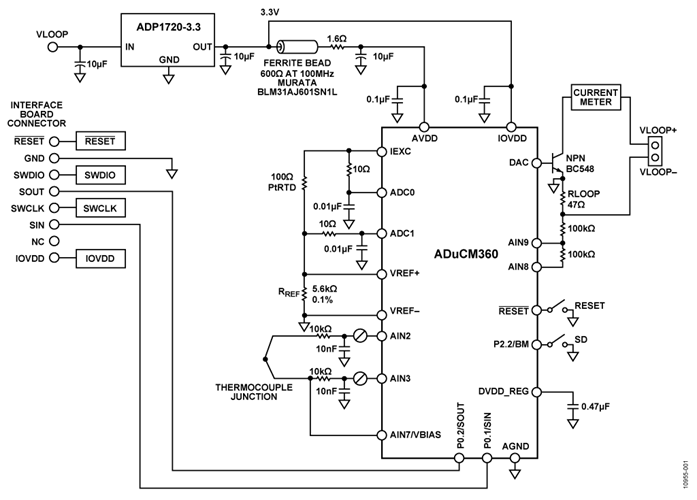

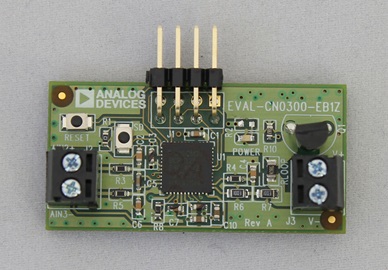

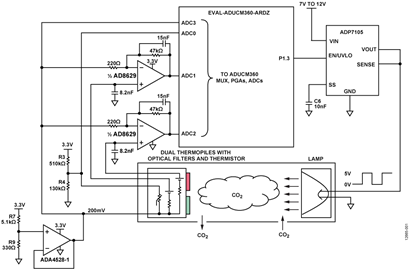

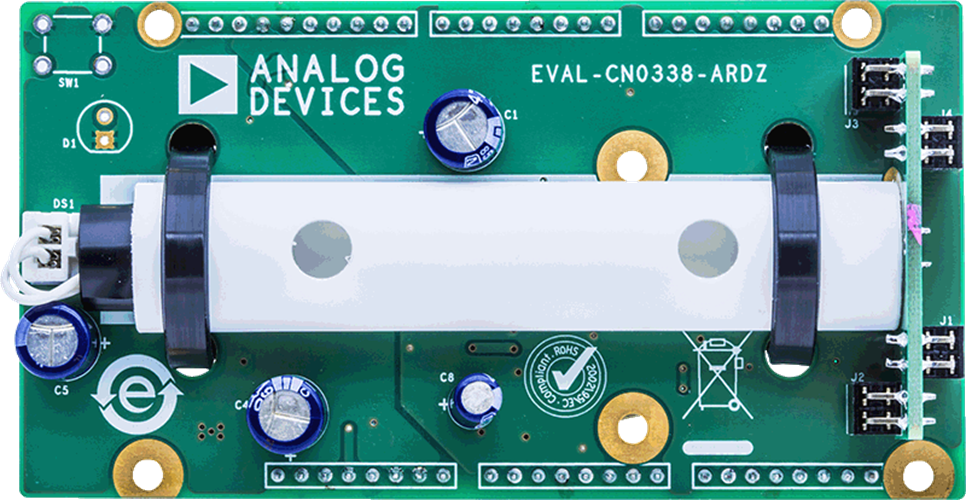

+ 工业自动化和过程控制 + 智能精密检测系统 + 4 mA至20 mA环路供电智能传感器系统 + 医疗设备、病人监护

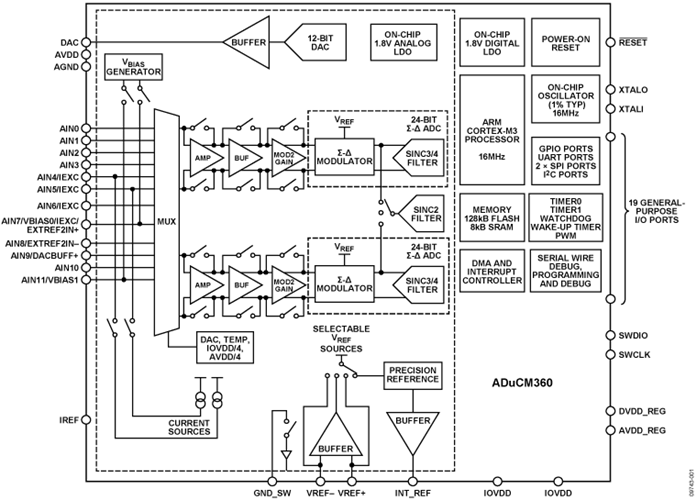

ADuCM360/ADuCM361是低功耗、完全集成的24位数据采集系统,在单芯片上集成双核、高性能、多通道Σ-Δ型ADC、ARM Cortex M3® MCU和Flash/EE存储器。
