ADM2565E - 具有±15 kV IEC ESD的3 kV RMS半双工25 Mbps信号和功率隔离RS‑485收发器

ADM2565E - 具有±15 kV IEC ESD的3 kV RMS半双工25 Mbps信号和功率隔离RS‑485收发器
基本信息
描述:具有±15 kV IEC ESD的3 kV RMS半双工25 Mbps信号和功率隔离RS‑485收发器

ADM2561E,ADM2563E和该系列中的待售产品是3 kV rms信号和功率隔离式RS-485收发器。这些设备通过在隔离的电源和接地引脚上使用两个小的外部0402铁氧体在2层印刷电路板(PCB)上留有余量,通过了符合EN 55032 B级标准的辐射发射测试。该器件具有集成的低电磁干扰(EMI),隔离式DC-DC转换器,从而无需外部隔离式电源。隔离栅可抵抗系统级电磁兼容性(EMC)标准。隔离器设备系列在RS-485 A,B,Y和Z引脚上具有±12 kV接触和±15 kV空气IEC61000-4-2 ESD保护。该器件还具有电缆反相引脚,使用户可以快速校正A,B,Y和Z总线引脚上的反向电缆连接,同时保持完整的接收器故障安全性能。 提供压摆率受限版本,这些版本针对长距离电缆传输中的低速进行了优化,最大数据速率为500 kbps。提供半双工和全双工版本。全双工通用允许驱动器和接收器的独立电缆倒置,从而具有更大的灵活性。

产品结构框图
产品特性

+ 3 kV rms隔离式RS-485 / RS-422收发器 + 低辐射发射,集成式隔离式DC-DC转换器 + 在2层PCB上通过裕量通过EN55032 B级 + 电缆反转智能功能 + 纠正A,B,Y和Z总线引脚上的反向电缆连接,同时保持完整的接收器故障安全功能 + RS-485 A,B,Y和Z引脚上的ESD保护 + ≥±12 kV IEC61000-4-2接触放电 + ≥±15 kV IEC61000-4-2空气放电 + 高速25 Mbps数据速率(ADM2565E / ADM2567E) + 用于EMI控制的低速500 kbps数据速率(ADM2561E / ADM2563E) + 柔性电源 + 3 V至5.5 V的输入VCC电源 + 1.7 V至5.5 V的逻辑VIO电源 + VSEL引脚选择5 V(VCC> 4.5 V)或3.3 V的VISO电源 + PROFIBUS兼容5 V VISO + 宽工作温度范围:−40°C至+ 105°C + 高共模瞬变抗扰度:250 kV / µs + 短路,开路和浮动输入接收器故障保护 + 支持196个总线节点(72kΩ接收器输入阻抗) + 全面的热插拔支持(无故障上电/掉电) + 安全和法规批准(待批) + CSA组件验收通知5A,DIN V VDE V 0884-11,UL 1577,CQC11-471543-2012,IEC 61010-1 + 28引脚,细间距SOIC_W封装(10.15 mm×10.05 mm),爬电距离和间隙> 8.0 mm

产品应用

+ 暖气,通风和空调(HVAC)网络 + 工业现场总线 + 楼宇自动化 + 公用事业网络 + 能量计

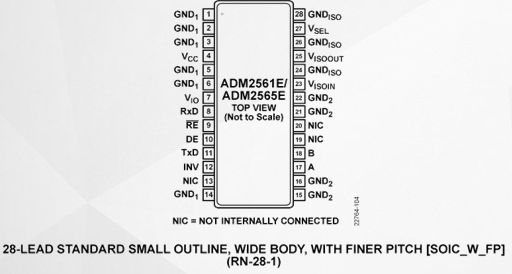

封装
