STM32WB35CE - 微控制器和微处理器

STM32WB35CE - 微控制器和微处理器
基本信息
描述:超低功耗双核臂 Cortex-M4 MCU 64 MHz,Cortex-M0+ 32MHz,带 512 KBY 闪存,蓝牙 LE 5.0,802.15.4,Zigbee,线程,USB,AES-256

STM32WB55xx 和 STM32WB35xx 多协议无线和超低功耗器件嵌入了符合蓝牙低功耗 SIG 规格 v5.0 和 IEEE 802.15.4-2011 的强大超低功耗无线电。它们包含专用的 Arm Cortex -M0+,用于执行所有实时低层操作。®®® 这些器件设计为极低功率,基于高性能臂皮质-M4 32 位 RISC 内核,频率高达 64 MHz。Cortex-M4 内核具有浮点单元 (FPU) 单精度,支持所有 Arm 单精度数据处理指令和数据类型。它还实现一套完整的 DSP 指令和一个内存保护单元 (MPU),可增强应用程序安全性。 加强处理器间通信由IPCC提供六个双向通道。HSEM 提供用于在两个处理器之间共享公共资源的硬件信号量。 器件嵌入高速存储器(STM32WB55xx 的闪存容量高达 1 MB, STM32WB35xx 高达 512 KB,STM32WB55xx 高达 256 KB SRAM,STM32WB35xx 高达 96 KB,四 SPI 闪存接口(所有封装都可用)以及各种增强型 I/O 和外设。 14个DMA通道支持内存和外设之间以及从内存到内存之间的直接数据传输,DMAMUX外设提供完全灵活的通道映射。 这些器件具有多种嵌入式闪存和SRAM机制:读出保护、写入保护和专有代码读出保护。对于 Cortex -M0+ 独占访问,可以保护部分内存。 两个 AES 加密引擎 PKA 和 RNG 支持下层 MAC 和上层加密。客户密钥存储功能可用于隐藏密钥。 这些器件提供快速的 12 位 ADC 和两个与高精度参考电压发生器相关的超低功耗比较器。 这些器件嵌入了低功耗 RTC、一个高级 16 位定时器、一个通用 32 位定时器、两个通用 16 位计时器和两个 16 位低功耗计时器。 此外,STM32WB55xx(不适用于UFQFPN48封装)提供多达18个电容式传感通道。STM32WB55xx 还嵌入了高达 8x40 或 4x44 的集成 LCD 驱动器,并配有内部升压转换器。 STM32WB55xx 和 STM32WB35xx 还具有标准和高级通信接口,即一个 USART(ISO 7816、IrDA、Modbus 和智能卡模式)、一个低功耗 UART (LPUART)、两个 I2C (SMBus/PMBus)、两个 SPI(一个用于 STM32WB35xx),高达 32 MHz, 一个串行音频接口 (SAI),具有两个通道和三个 PPM,一个 USB 2.0 FS 设备,带嵌入式无晶晶振荡器,支持 BCD 和 LPM,一个四 SPI 具有就地执行 (XIP) 功能。 STM32WB55xx 和 STM32WB35xx 在 -40 至 +105 °C (+125 °C 结) 和 -40 至 +85 °C (+105 °C 结) 温度范围内工作,温度范围从 1.71 至 3.6 V V。一套全面的节能模式支持低功耗应用的设计。 这些器件包括用于ADC模拟输入的独立电源。 STM32WB55xx 和 STM32WB35xx 集成了高效 SMPS 降压转换器,当 V 时具有自动旁路模式功能®®®®®Dd跌破 V布尔克斯(x=1、2、3、4)电压电平(默认值为 2.0 V)。它包括用于ADC和比较器的模拟输入的独立电源,以及用于USB的3.3 V专用电源输入。 A V蝙蝠专用电源允许器件备份 LSE 32.768 KHz 振荡器、RTC 和备份寄存器,从而使 STM32WB55xx 和 STM32WB35xx 能够提供这些功能,即使主 VDd不存在通过 CR2032 样电池、Supercap 或小型充电电池。 STM32WB55xx 提供四个封装,从 48 到 129 个引脚。STM32WB35xx 提供一个封装,48 个引脚。

产品图片

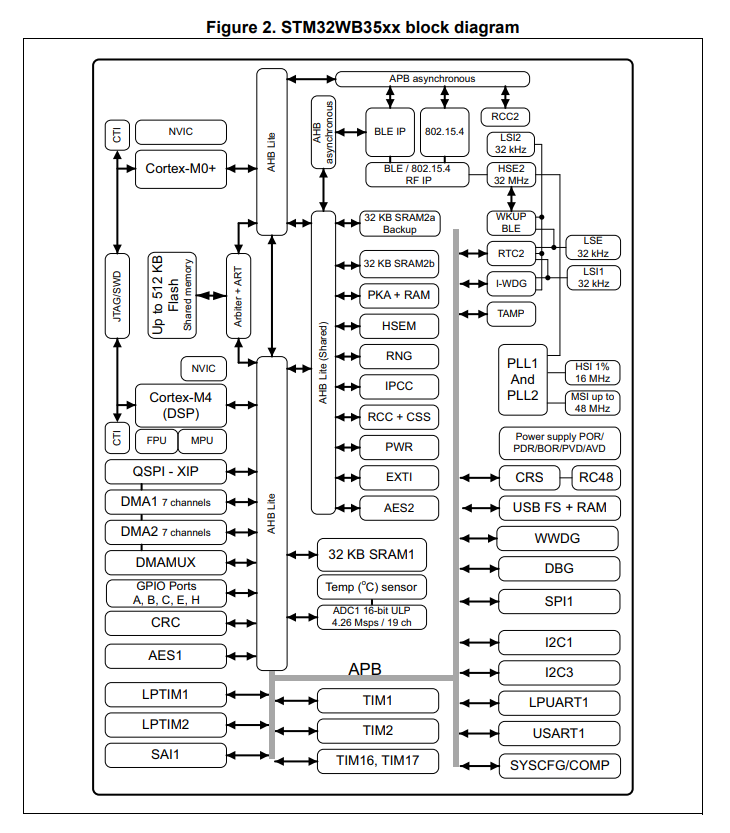

产品结构框图
产品特性

1. 包括ST最先进的专利技术 2. 无线电 3. 超低功耗平台 4. 核心:臂 32 位 Cortex-M4 CPU,带 FPU、自适应实时加速器 (ART 加速器),允许从闪存执行 0 等待状态,频率高达 64 MHz、MPU、80 DMIPS 和 DSP 指令 5. 绩效基准:1.25 DMIPS/MHz (干石 2.1);219.48 核心标记 (64 MHz 时为 3.43 核心标记/MHz) 6. 供应和重置管理 7. 丰富的模拟外设(低至 1.62 V) 8. 高达 72 个快速 I/O,其中 70 个 5 V 容差 9. 所有包装都符合 ECOPACK2 标准

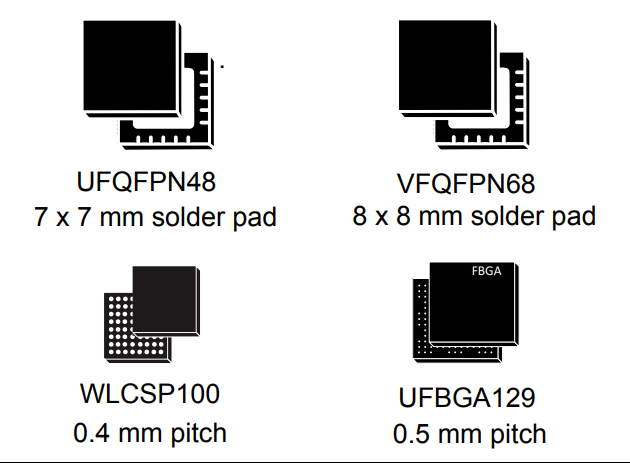

封装

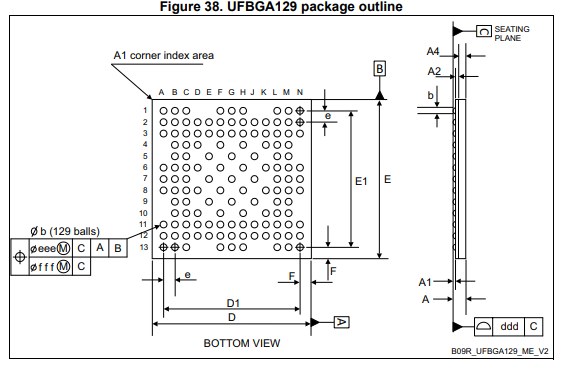

UFBGA129

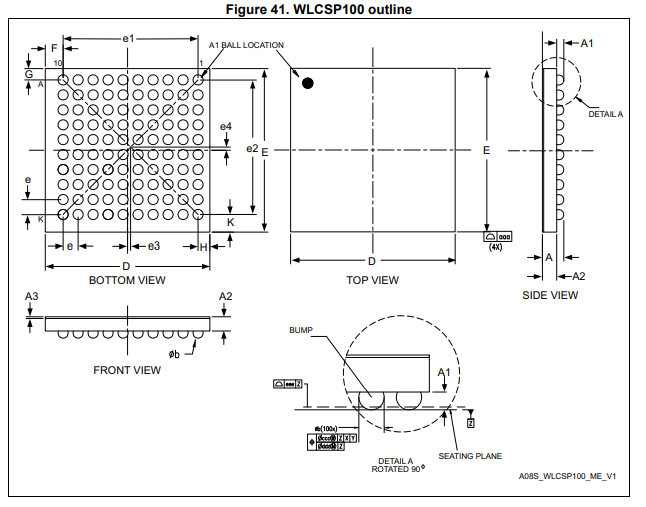

WLCSP100

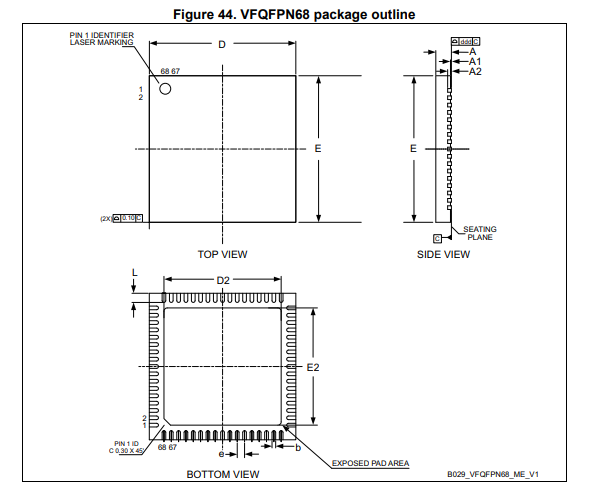

VFQFPN68

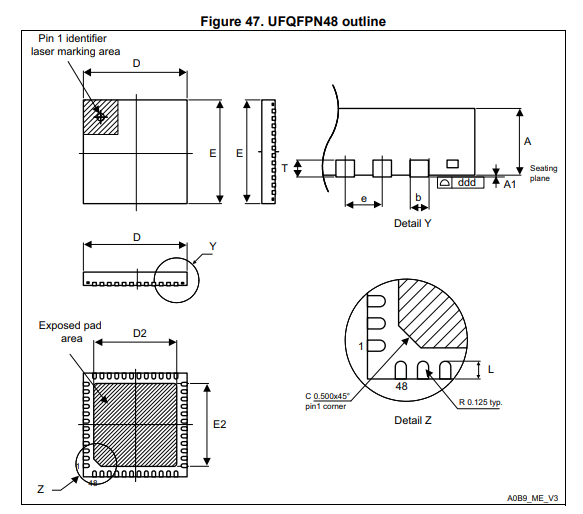

UFQFPN48
设计工具
产品评估工具
产品描述:世界上第一个通过 WIFI 进行调试器。
产品特性

1. 通过 WiFi 进行板载调试和编程 2. 通过 USB-C 提供免费板载调试器和程序员 3. 直观设计的插座 4. STM32 的 MCU 标准 5. 显示板连接器 6. 即用性单击板™

工具图片

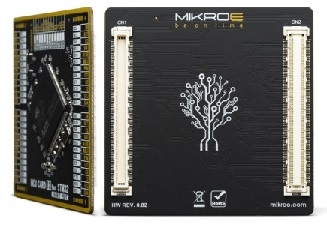

描述:数十个 STM32 MCU CARD 用于第 8 代开发板,如 STM32 的融合、ARM 的融合、mikromedia 7 和 Clicker 4。
工具介绍

Mikroe 提供数十张 MCU 卡,支持来自 M0、M3、M4 和 M7 的数百个 Arm® Cortex ®-M 处理器。8thMCU 卡的生成是一种标准化的外接板,允许在配备 MCU 卡插座的开发板上非常简单地安装和更换微控制器单元 (MCU)。MCU 卡配有两个 168 针夹层连接器,即使具有极高引脚数,也能够支持 MCU。他们巧妙的设计允许非常简单的使用,遵循良好的插头和播放概念的点击板™产品线。有关主板的完整列表和支持的 MCU,请访问官方 Mikroe 页面。

评估板图片
评估板介绍

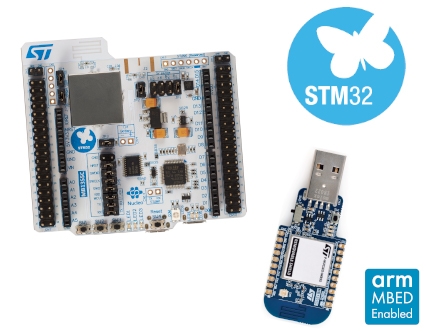

P-NUCLEO-WB55 包是多协议无线和超低功耗设备,嵌入了一个强大且超低功耗的无线电®,符合蓝牙、低功耗 (BLE) SIG 规格 v5.0 和 IEEE 802.15.4-2011。
