IPS160HF - 单通道高压侧开关

IPS160HF - 单通道高压侧开关
基本信息
描述:单通道高压侧开关

IPS160HF(Iout=2.4A)和IPS161HF(Iout=0.6A)是单片器件,可以驱动电容、电阻或感性负载,一侧接地。 60 V工作范围和Ron=60 mΩ,加上扩展诊断(开路负载、过载、超温)和启动时<60 us的传播延迟时间(接口类型C和D启用3级),使IC适合于解决针对更高SIL水平的安全应用。 内置过载和热关机保护,确保集成电路、应用和负载不受电和热应力的影响。 此外,为了使输出短路时的功耗最小化,采用低耗散短路保护(切断)来限制输出平均电流值和由此引起的器件过热。 切断延迟时间可以通过焊接外部电容器来设置,也可以通过引脚4(CoD)上的电阻器来禁用。 DIAG common diagnostic open drain引脚报告断开状态下的开路负载、切断(过载)和热关机。

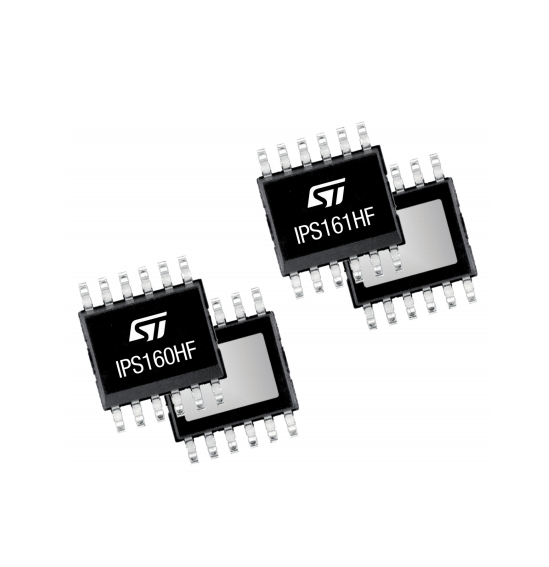

产品图片

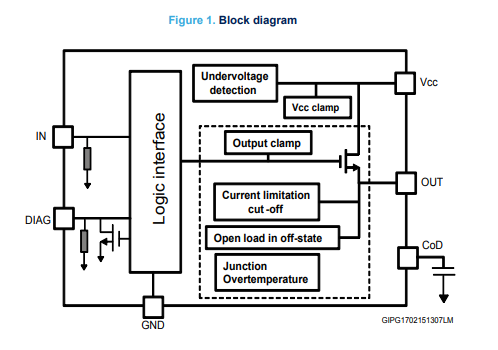

产品结构框图
产品特性

1. 8V至60V工作电压范围 2. 最小输出电流限制:0.7A(IPS161HF)或2.5A(IPS160HF) 3. 启动时的短传播延迟 4. 感应负载的快速消磁 5. 无耗散短路保护(切断) 6. 外接电容器可编程截止延时 7. 接地断开保护 8. VCC断开保护 9. 热保护停机 10. 欠压闭锁 11. 诊断信号:断开状态下的开路负载、切断和接头热关机

产品应用

1. 安全应用 2. 可编程逻辑控制 3. 工业PC外围输入/输出 4. 数控机床

封装

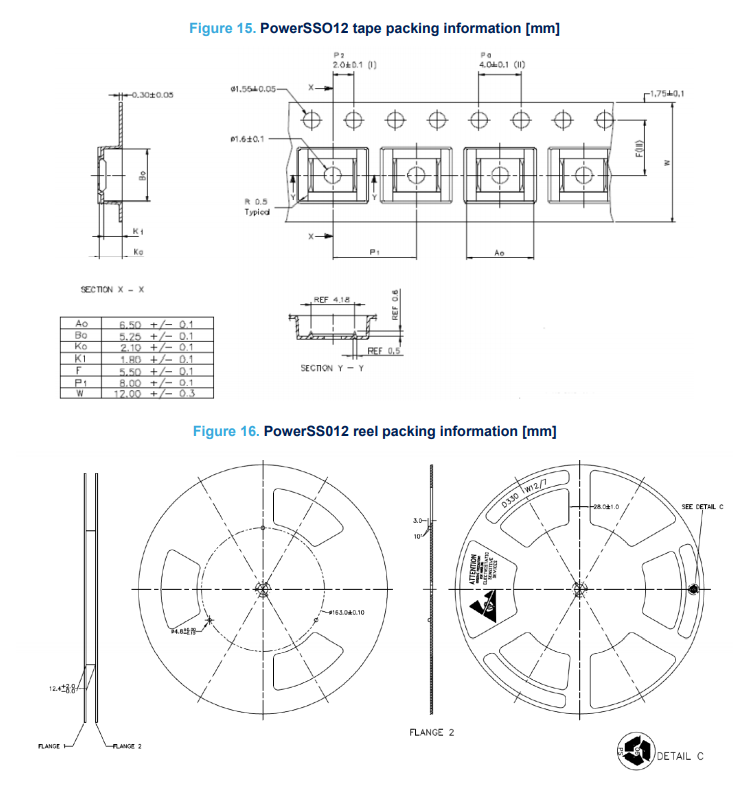

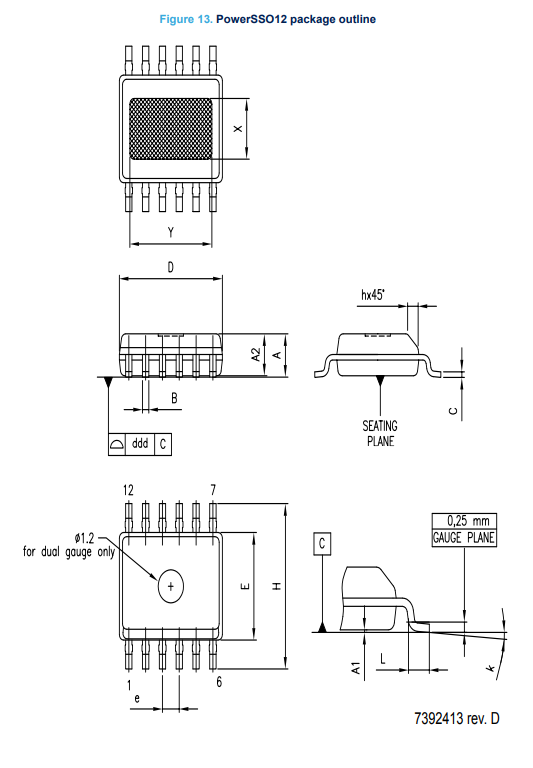

封装1
封装2
设计工具
CAD库文件
开关单通道高侧 60mOhm 65V 0.6A 12 引脚 PowerSO T/R
开关单通道高侧 60mOhm 65V 0.6A 12 引脚电源索管
评估板信息

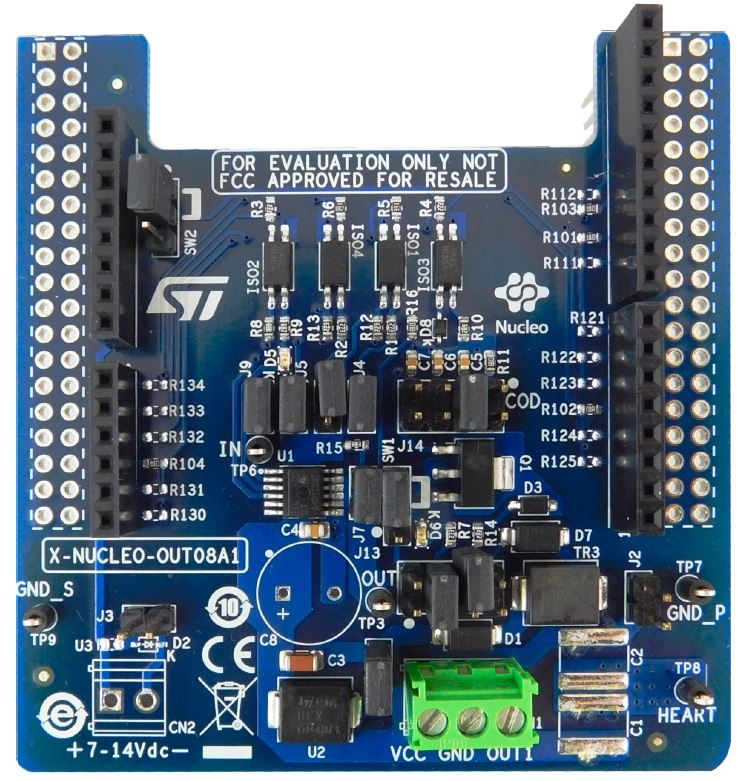

评估板图片
评估板介绍

用于STM32 Nucleao的X-Nucleao-OUT08A1工业数字输出扩展板为2 a(典型)数字输出模块提供了强大而灵活的评估和开发环境,具有IPS160HF单高压侧开关的安全驾驶和智能诊断功能。 X-Nuclear-OUT08A1通过由GPIO引脚和Arduino驱动的3 kV光耦与STM32 Nuclear上的微控制器接口™ UNO R3(默认配置)和ST MOPHO(可选,未安装)连接器。 扩展板应连接到一个nuclear-F401RE或nucleao-G431RB开发板,也可以与另一个X-nucleao-OUT08A1或X-nucleao-OUT10A1堆叠。 两个X-Nuclear-OUT08A1扩展板允许您评估每个容量为2A(典型值)的双通道数字输出模块或2A(典型)单通道安全数字输出模块。在第二种情况下,第一个屏蔽输出连接到第二个屏蔽的电源。可启用或禁用专用车载硬件,以激活高电容性负载的快速放电、输出电压感应和附加浪涌脉冲输出线路保护。

主要特点

1. 应用板工作范围:12至33V/0至2.4 A 2. 扩展电压工作范围(J1开路)高达60 V 3. 状态和诊断LED 4. 3kV电流隔离 5. 供电轨反极性保护 6. 安全数字输出架构 7. EMC符合IEC61000-4-2、IEC61000-4-3、IEC61000-4-5 8. 在STM32核开发环境中具有广阔的应用开发潜力 9. 配备Arduino™ UNO R3连接器 10. CE认证 11. 符合RoHS和中国RoHS

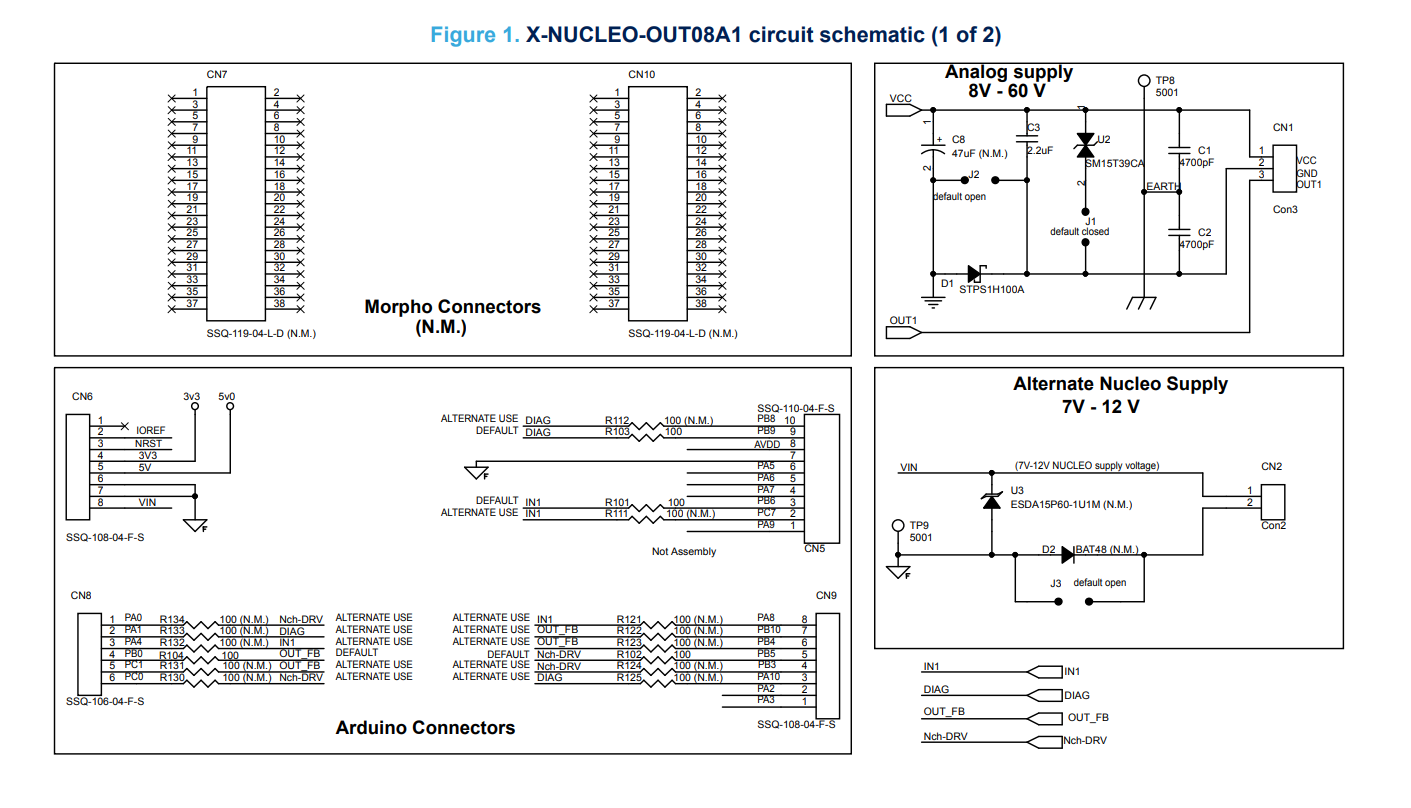

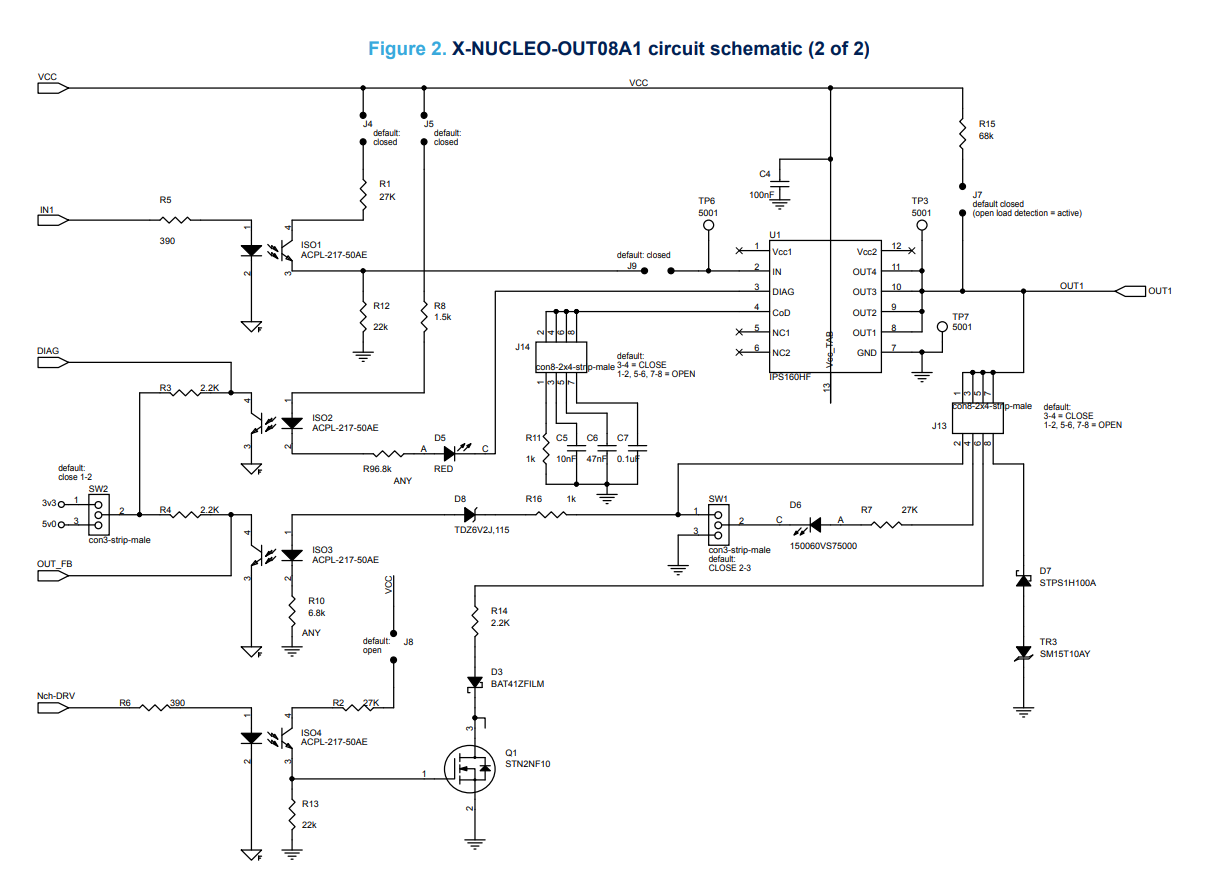

示意图
