ADP2127 - 同步降压DC-DC转换器

ADP2127 - 同步降压DC-DC转换器
基本信息
描述:超薄型、500 mA、6 MHz同步降压DC-DC转换器,嵌入晶圆封装

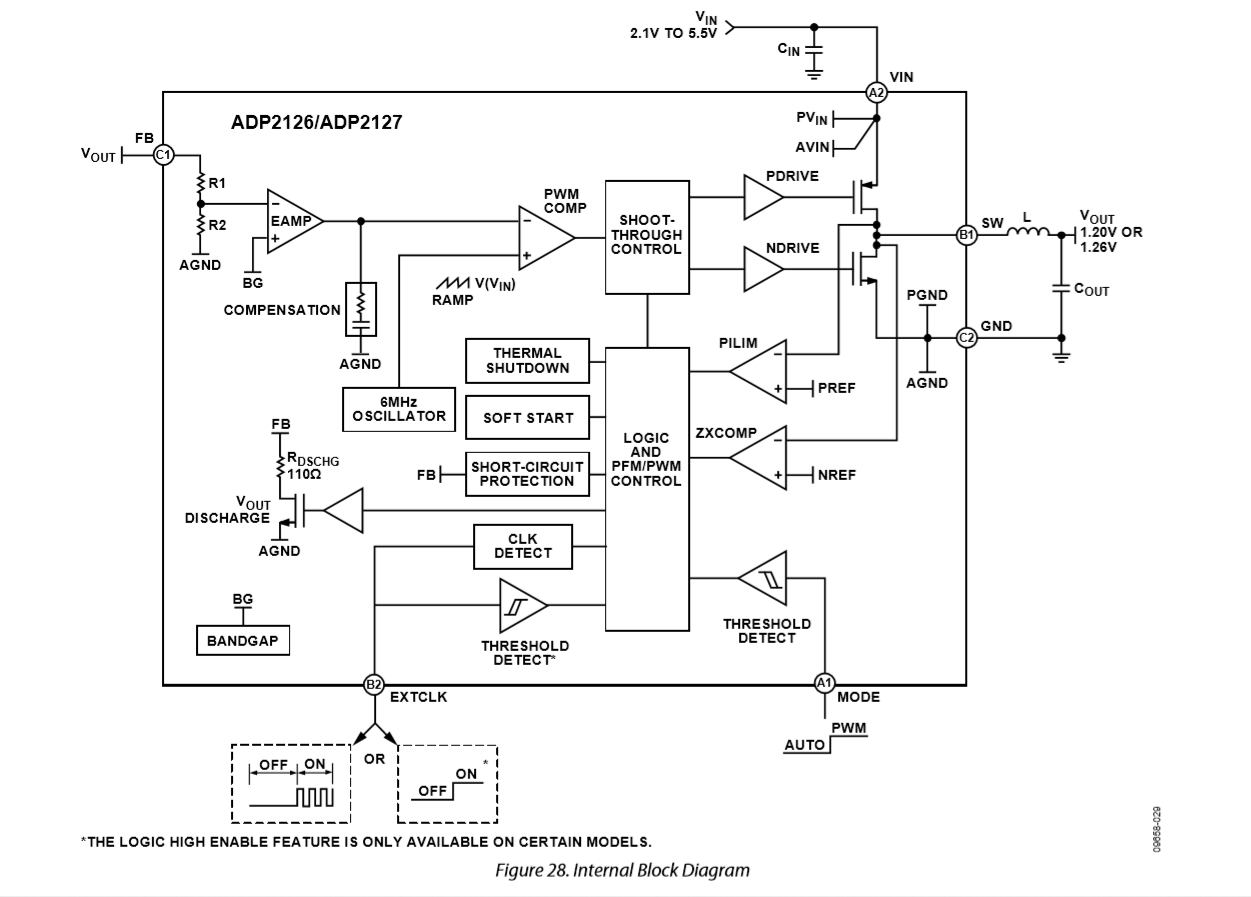

产品结构框图
产品特性

1. 1.20 V和1.26 V固定输出电压选项 2. 时钟信号使能 3. -- 某些型号同时提供逻辑信号使能 4. 6 MHz工作频率 5. 扩频调制以降低EMI 6. 500 mA连续输出电流 7. 输入电压:2.1 V至5.5 V 8. .3 μA(典型值)关断电源电流 9. 引脚可选节能模式 10. 兼容小型多层电感 11. 内置同步整流器 12. 内部补偿

产品应用

1. Mobile phones 2. Digital still/video cameras 3. Digital audio 4. Portable equipment 5. Camera modules 6. Image stabilization systems

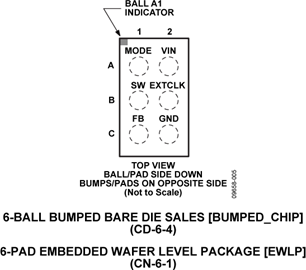

封装
设计工具
CAD库文件
超低配置文件,500 mA,6 MHz,同步,步进,直流到直流,EWLP
超低配置文件,500 mA,6 MHz,同步,步进,直流到直流,BUMP_CHIP
超低配置文件,500 mA,6 MHz,同步,步进,直流到直流,EWLP
Conv DC-DC 2.1V 至 5.5V 同步步进单输出 1.2V 0.5A 6-引脚 WLP T/R
Conv DC-DC 2.1V 至 5.5V 同步步进单输出 1.26V 0.5A 6-引脚 WLP T/R
超低配置文件,500 mA,6 MHz,同步,步进,直流到直流,EWLP
超低配置文件,500 mA,6 MHz,同步,步进,直流到直流,EWLP
1.291 开关稳压器,6800 kHz 开关 FREQ-MAX,UUC6,0.200 MM 高度,符合 ROHS 标准,EWLP-6
设计参考
参考设计简述

AD-FMCOMMS3-EBZ是一款高速模拟模块,设计用于展示AD9361—一款高性能、高度集成的RF收发器,适合3G和4G基站以及测试设备、软件定义无线电等RF应用领域。该器件的可编程性和宽带能力使其成为多种收发器应用的理想选择。该器件集RF前端与灵活的混合信号基带部分为一体,集成频率合成器,为处理器或FPGA提供可配置数字接口,从而简化设计导入。AD9361芯片工作频率范围为70 MHz至6 GHz,涵盖大部分特许执照和免执照频段,通过对AD9361自身可编程改变采样速率、数字滤波器和抽取参数,使该芯片支持的通道带宽范围为低于200 kHz到56 MHz。

成品图片
评估板信息
评估板图片
评估板介绍

ADP2126/ADP2127评估板是一款完整的6 MHz、低静态电流、同步降压DC/DC转换器解决方案,能够以1.20 V/1.26 V的固定输出电压产生最高500 mA的输出电流。转换器采用2.1 V至5.5 V的输入电压工作。器件使用稳压脉冲宽度调制(PWM)模式,以出色的稳定性和瞬态响应维持恒定频率。评估板演示ADP2126/ADP2127的操作和性能,以及在小尺寸解决方案中器件与小型陶瓷元件的兼容性。

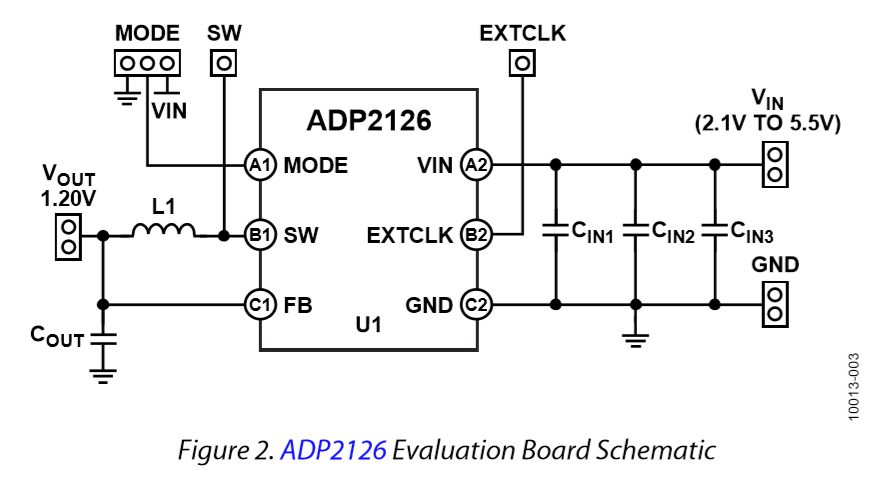

框图

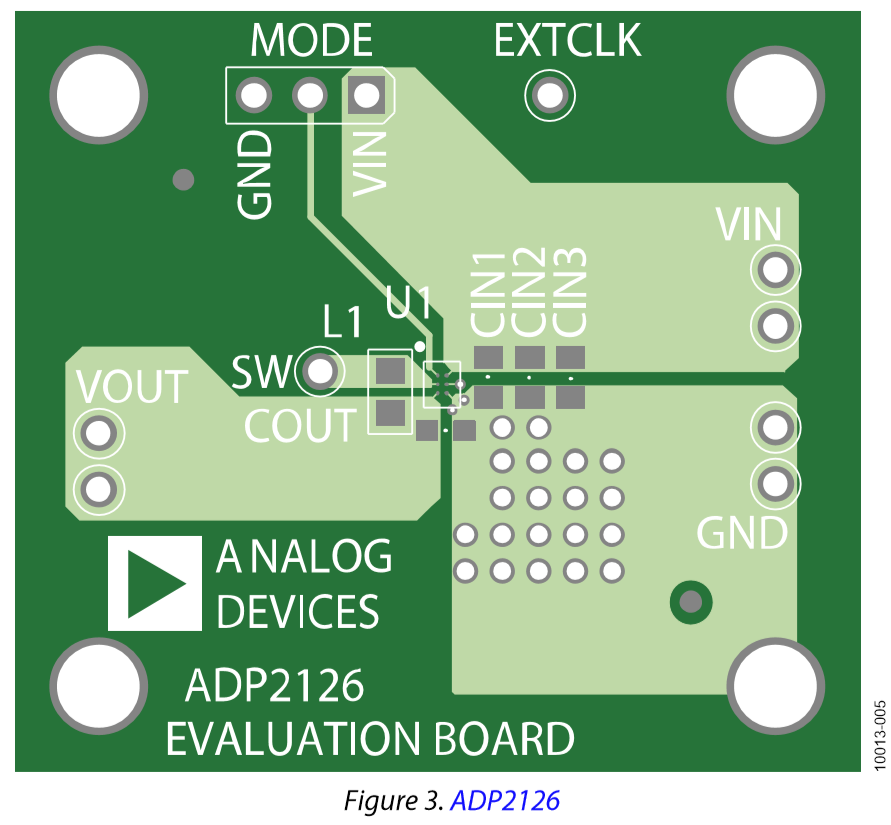

pcb板图
