TVS3301 - 33V 双向平缓钳位浪涌保护器件

TVS3301 - 33V 双向平缓钳位浪涌保护器件
基本信息
描述:33V 双向平缓钳位浪涌保护器件

TVS3301 器件可将高达 27A 的 IEC 61000-4-5 故障电流进行分流,以保护系统免受高功率瞬态冲击或雷击。该器件可通过 42Ω 阻抗进行耦合的方式承受 1kV 的 IEC 61000-4-5 开路电压,满足常见的工业信号线路 EMC 要求。TVS3301 使用反馈机制确保在故障期间发挥精确的平缓钳位能力,使系统接触电压始终低于传统 TVS 二极管。精确的电压调节允许设计人员放心地选择具有较低电压容差的系统组件,从而能够在不影响可靠性的情况下降低系统成本和复杂度。TVS3301 具有 ±33V 的工作范围,可在需要反向接线情形防护的系统中运行。 此外,TVS3301 还采用了小型 SON 封装,适用于空间受限的 应用,与标准的 SMA 和 SMB 封装相比,尺寸显著缩小。低器件泄露电流和电容确保最大限度地降低了对受保护线路的影响。为了确保在产品的整个寿命期间提供可靠保护,TI 在 125°C 的环境下对 TVS3301 进行了 5000 次重复浪涌冲击测试,但器件性能未发生任何变化。 TVS3301 是 TI 的平缓钳位系列浪涌器件中的一款产品。如需深入了解平缓钳位系列,请参阅《用于高效系统保护的平缓钳位浪涌保护技术》白皮书。

器件类别:电路保护
产品图片

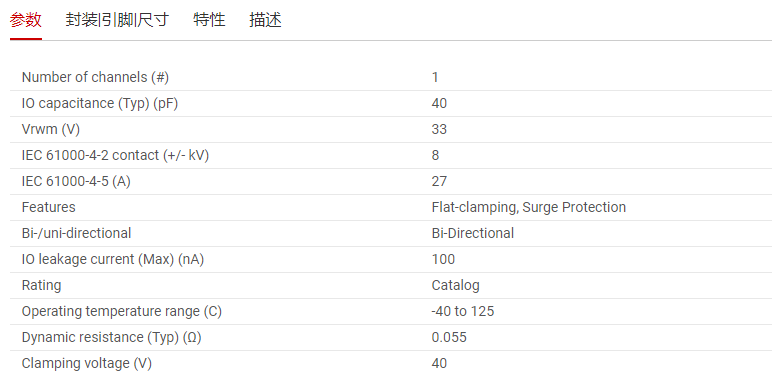

产品特性

保护特性符合针对工业信号线路的 + + + 1kV、42Ω IEC 61000-4-5 浪涌测试要求 + 双向极性可针对双极信号传输或误接线情形提供保护 + 27A 8/20µs 浪涌电流下的钳位电压为 40V + 关断电压:±33V + 3mm x 3mm 小型 SON 封装 + 可耐受超过 5,000 次的 25A 8/20µs 浪涌电流的重复冲击 + 强大的浪涌保护 + IEC 61000-4-5 (8/20µs):27A + IEC 61643-321 (10/1000µs):3A + 低泄漏电流 + 27°C 时的典型值为 2.5nA + 85°C 时的最大值为 450nA + 低电容:54pF + 集成 4 级 IEC 61000-4-2 ESD 保护 All trademarks are the property of their respective owners.

设计工具
库/模型

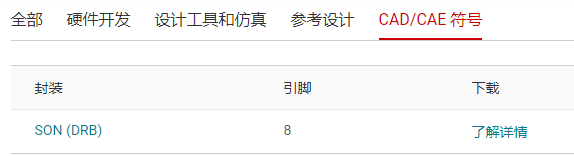

CAD库文件
33-V bidirectional flat-clamp surge protection device 8-SON -40 to 125
33 V Bidirectional Flat-Clamp Surge Protection Device 8-SON -40 to 125
33-V bidirectional flat-clamp surge protection device 8-SON -40 to 125
33 V Bidirectional Flat-Clamp Surge Protection Device
 33 V Bidirectional Flat-Clamp Surge Protection Device 8-SON -40 to 125
FLAT-CLAMP-TVS-EVM

FLAT-CLAMP-TVS-EVM(精密浪涌保护二极管适配器板评估模块)展示了 TVSxx0x 系列器件的特征、操作和使用方法。TVSxx0x 系列器件是精密钳位器,可在双向和单向信号的瞬态过电压事件(例如浪涌)期间保持超低的平缓钳位电压。这些适配器板将具有小型 DRV 封装尺寸的 TVSxx00 器件和具有小型 DRB 封装尺寸的 TVSxx01 器件集成到一个尺寸更大的封装之中,适合符合行业标准的 SMA 和 SMB 封装类型,允许用户在其系统中自行测试性能。

特性

+ IEC 61000-4-5 浪涌合规性测试 + IEC 61000-4-2 ESD 合规性测试 + 采用行业标准封装,便于在现有系统中进行评估 + 单向和双向配置

参考设计1

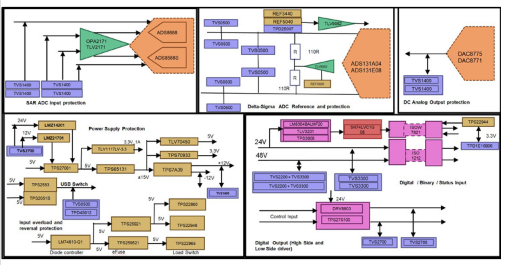

参考设计简述:用于针对电网应用提供瞬态保护且基于平缓钳位 TVS 的参考设计

TIDA-010008 — 该参考设计采用多种方法,使用平缓钳位浪涌保护措施、ESD 器件、电子保险丝或负载开关,来保护交流或直流模拟输入、直流模拟输出、交流或直流二进制输入、带高侧或低侧驱动器的数字输出、LCD 偏置电源、USB (...)

特性

+ 针对 ADS8688(具有 ±20V 输入范围)、ADS8588S(具有 ±15V 输入范围)和 DAC8771(具有 ±15V 输出范围)的过压和瞬态 (±1.5KV) 保护交流或直流模拟输入或输出 + 针对连接到具有 ±4V 输入范围的 ADS131E08 或 ADS131A04 的交流输入提供输入过压和电流传感器开路保护 + 使用电压检测器、自供电隔离式数字输入接收器和数字输出驱动器(额定输出电压为 24V 且具有高侧或低侧驱动功能)针对额定值为 24V 或 48V 的二进制输入或输出的过压和瞬态保护数字 IO + 通过单个 5V 输入和用于 SAR 或 Δ-Σ ADC 的精确、稳定基准生成模拟电源(包括用于交流模拟输入测量的双电源) + 通过可编程或固定输出电流限制和差分 USB 数据线路,保护板载电源免受瞬态和过载影响,包括针对 18V USB 电源配置的 ±12V LCD 偏置电源

参考设计2

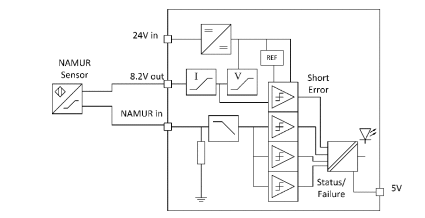

参考设计简述:具有故障保护和诊断功能的 NAMUR PLC 数字输入参考设计

TIDA-010044 — 在工业控制中,广泛使用 NAMUR 接近传感器来满足最大功耗方面的特殊要求。这方面的要求进而决定了对于连接到此类传感器的 PLC 数字输入在精度和可靠性方面的特殊要求。此参考设计是与 NAMUR 传感器兼容的数字输入模块的完整前端。此设计展示了在紧凑的外形中通过冗余性、故障保护和全面诊断功能实现的可靠性。

特性

+ 1.6mA 阈值电流,0.4mA 迟滞电流 + 0.2mA 开路电流,6mA 短路阈值电流 + 8.2V 开路电压,8.2mA 短路电流 + 全面诊断功能 + 故障保护 + 电源和数据隔离 + 通过冗余组件提高可靠性
