STM8S003

STM8S003
基本信息
描述:8位单芯微控制器

Mainstream Value line 8-bit MCU with 8 Kbytes Flash, 16 MHz CPU, integrated EEPROM

器件类别:微控制器
产品图片

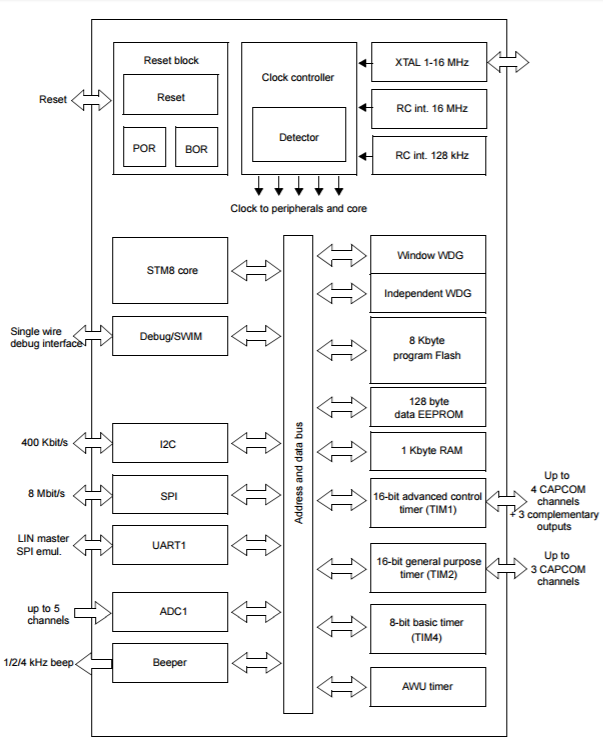

产品结构框图
产品特性

+ 16 MHz advanced STM8 core with Harvard architecture and 3-stage pipeline。 + 扩展指令集。 + RAM: 1 Kbyte。 + 程序存储器:8kb闪存;100次循环后,数据在55°c下保留20年。 + 数据存储器:128字节真数据eeprom耐久性高达100 k写/擦除周期。 + 2.95V至5.5V工作电压。 + 灵活的时钟控制,4个主时钟源。 + 具有时钟监视器的时钟安全系统。 + Power management。 + 具有32个中断的嵌套中断控制器。 + 6个向量上最多27个外部中断。 + 16位通用定时器,具有3个capcom通道(ic、oc或pwm)。 + 带8位预分频器的8位基本定时器。 + SPI interface up to 8 Mbit/s + I2C interface up to 400 Kbit/s

主要参数

+ 程序存储器:8kb闪存 + 数据存储器:1 Kbyte + 工作电压:2.95V至5.5V + 时钟电源 + 中断控制器:32个中断的嵌套中断控制器 + 定时器:带8位预分频器的8位基本定时器 + 哈佛架构和三级流水线

产品应用

+ Adjustable LED blinking speed using STM8 Nucleo-64 boards + Audio software codec for the STM8S + Basic in-application programming example using the STM8 I²C and SPI peripherals + Building a thermometer using the STM8 Nucleo-64 boards + Displaying variable voltage on a bar of LEDs using STM8 Nucleo-64 boards + Generating PWM signals using STM8 Nucleo-64 boards + Guidelines for obtaining UL/CSA/IEC 60730-1/60335-1 Class B certification in any STM8 application

封装

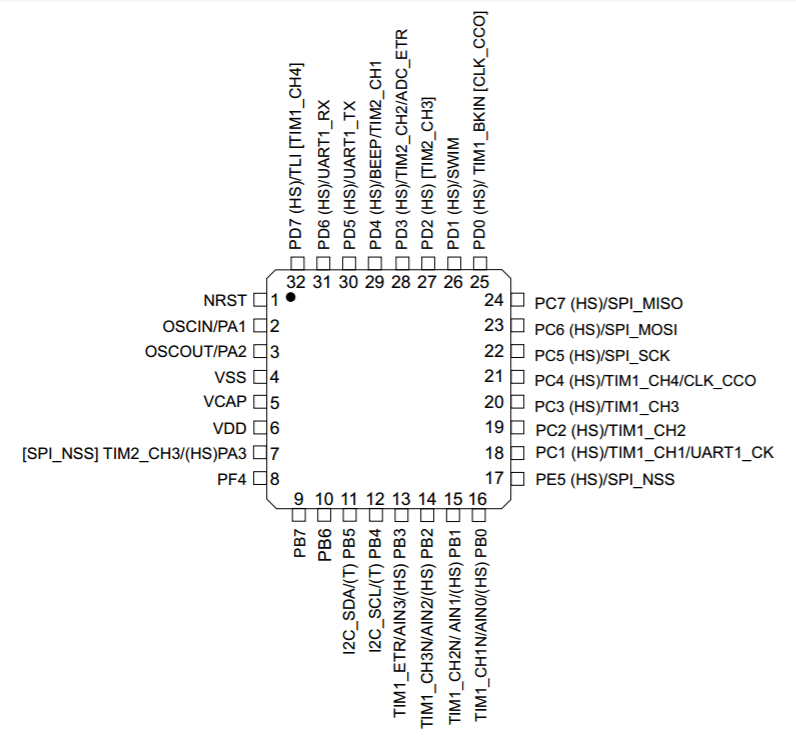

封装1: LQFP32 pinout and pin

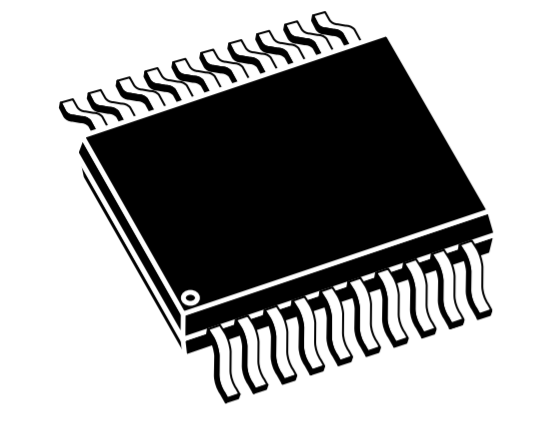

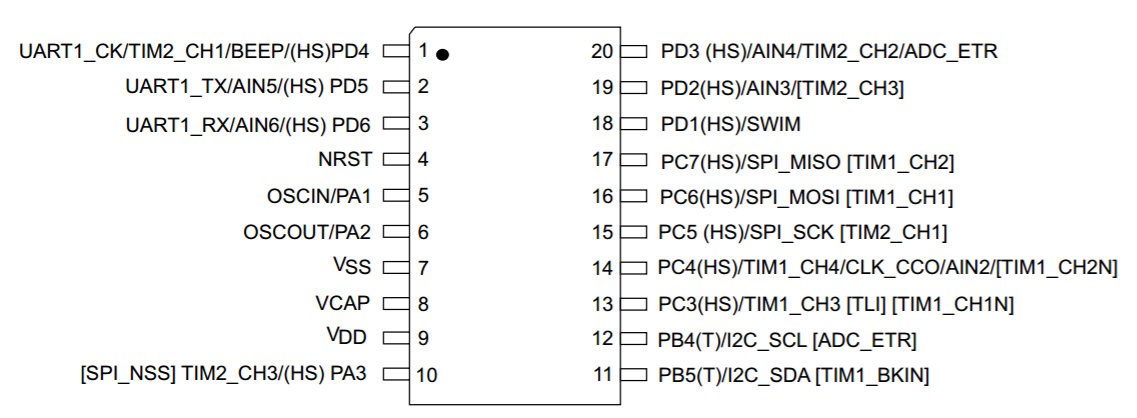

封装2:TSSOP20/UFQFPN20 pinout and pin
