AD9265

AD9265
基本信息
描述:16位、125 MSPS/105 MSPS/80 MSPS、1.8 V模数转换器
厂商:ANALOG DEVICES
器件类别:模数转换器

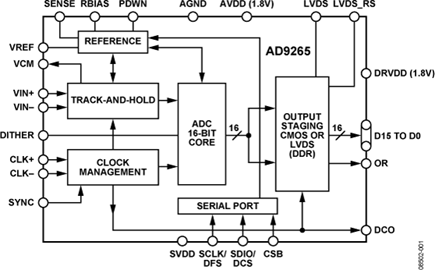

产品结构框图
产品特性

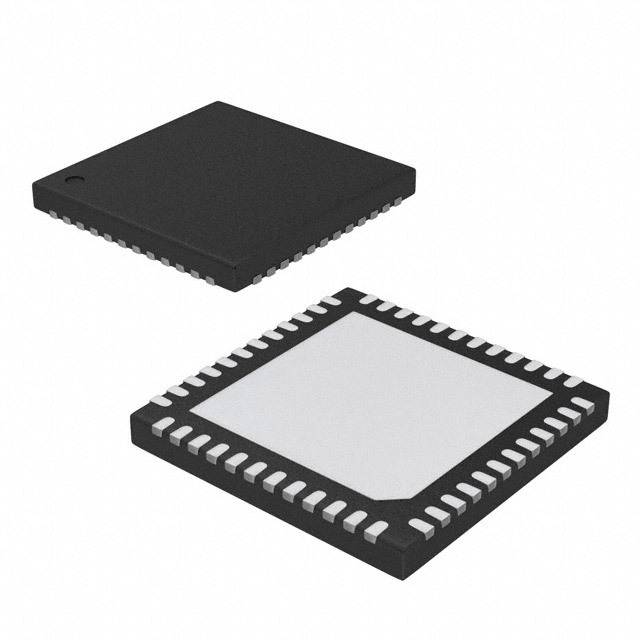

AD9265是一款16位、125 MSPS模数转换器(ADC),旨在支持需要高性能、低成本、小尺寸且具多功能性的通信应用。这款ADC内核采用多级、差分流水线架构,并集成了输出纠错逻辑。它具有宽带宽、差分采样保持模拟输入放大器,支持用户可选的各种输入范围。集成基准电压源可简化设计。占空比稳定器可用来补偿ADC时钟占空比的波动,使转换器保持出色的性能。ADC输出数据格式为并行1.8 V CMOS或LVDS (DDR)。需要时,灵活的省电选项可以明显降低功耗。设置与控制编程利用三线式SPI兼容型串行接口来完成。AD9265采用48引脚LFCSP封装,额定温度范围为−40°C至+85°C工业温度范围。

主要参数

+ 信噪比(SNR):79.0 dBFS(70 MHz、125 MSPS) + 无杂散动态范围(SFDR):93 dBc(70 MHz、125 MSPS) + 低功耗:373 mW (125 MSPS) + 1.8 V模拟电源供电 + 1.8 V CMOS或LVDS输出电源 + 1至8整数输入时钟分频器 + 中频采样频率达300 MHz + 小信号输入噪声:−154.3 dBm/Hz (200 Ω输入阻抗、70 MHz、125 MSPS)25 MSPS + 可选片内抖动 + 可编程ADC内部基准电压源 + 集成ADC采样保持输入

产品应用

+ 通信 + 多模式数字接收机(3G) + GSM、EDGE、WCDMA、LTE、 CDMA2000、WiMAX、TD-SCDMA + 智能天线系统 + 通用软件无线电 + 宽带数据应用 + 超声设备

设计工具
库/模型

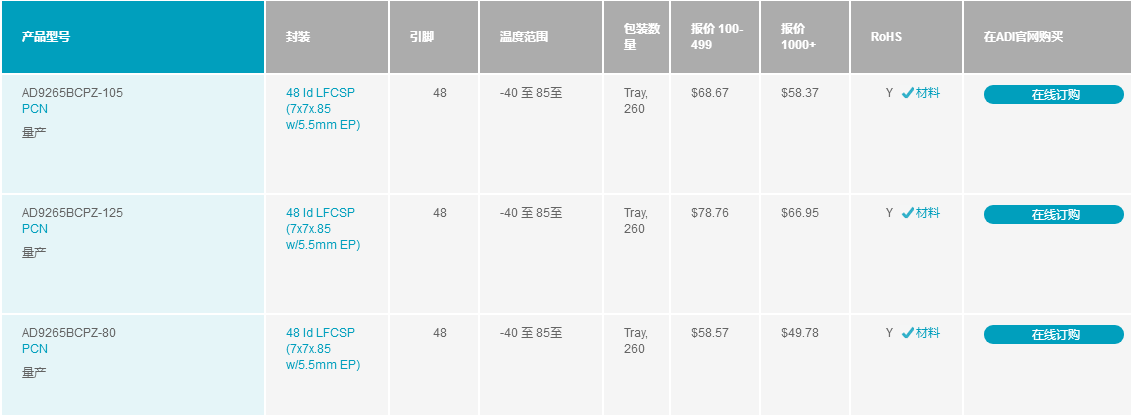

CAD库文件
AD9265BCPZ-105
AD9265BCPZ-125
Analog To Digital Converter Adc, 16 Bit, 125msps, Spi, Lfcsp-48
AD9265BCPZRL7-125
Ic Adc 16bit 125msps 48lfcsp
评估板信息
相关器件
功能替代器件

+ AD9213 + AD9697 + AD8285 + AD9656
