LPC1788

器件型号
基本信息
描述:LPC1788是一款适用于嵌入式应用的Cortex-M3微控制器,具有120 MHz频率的高集成度和低功耗特性。功能包括512 kB闪存,96 kB数据存储器,以太网,USB 2.0主机/ OTG /设备,8通道DMA控制器,5个UART,2个CAN通道,3个SSP / SPI,3个I2C,I2S,8通道12位ADC,10位DAC,QEI,LCD控制器,SD / MMC接口,电机控制PWM,4个通用定时器,6路输出通用PWM,具有独立电池供电的超低功耗实时时钟,以及多达109个通用I / O引脚。
器件类别:微控制器
产品图片

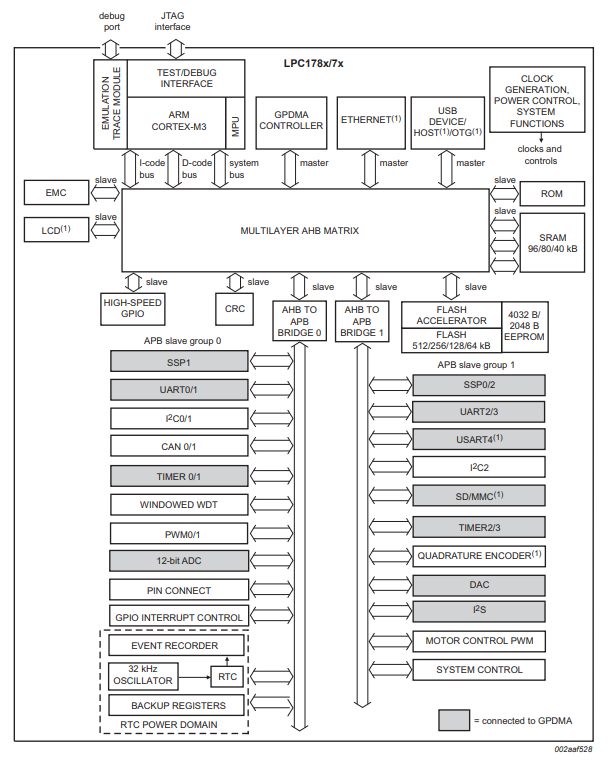

产品结构框图
产品特性

+ Arm Cortex-M3内置嵌套向量中断控制器(NVIC) + Arm Cortex-M3处理器,运行频率高达120 MHz + 多层AHB矩阵互连为每个AHB主站提供单独的总线 + 拆分APB总线可实现更高的吞吐量 + Cortex-M3系统节拍定时器,包括外部时钟输入选项 + 标准JTAG测试/调试接口,串行线调试和串行WireTrace端口 + 仿真跟踪模块支持实时跟踪 + 不可屏蔽中断(NMI)输入

主要参数

+ 512 kB片上闪存程序存储器 + 96 kB片上SRAM + 4 kB片上EEPROM + 单3.3 V电源(2.4 V至3.6 V) + 12 MHz内部RC振荡器(IRC)精确到1% + 片上晶体振荡器,工作范围为1 MHz至25 MHz + 12位模数转换器(ADC),转换速率高达400 kHz + 10位数模转换器(DAC) + 三个增强型I2C总线接口 + I2S(Inter-IC Sound)接口,用于数字音频输入或输出 + CAN控制器有两个通道 + 四种降低功耗模式:睡眠,深度睡眠,掉电和深度掉电

产品应用

+ eMetering + 灯光 + 工业网络 + 报警系统 + 白色家电 + 电机控制

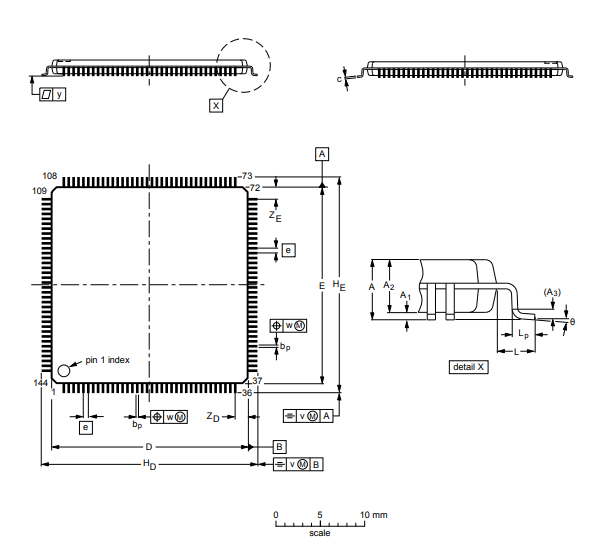

封装
设计工具
设计参考
参考设计简述:第四代数控测井地面系统以LED指示灯、数码管等作为显示器件,存在显示信息量小,扩展不灵活,电路复杂等诸多缺点。本设计以控制能力突出,外设接口丰富,运算速度快的ARM芯片LPC1788作为控制、数据处理核心,使用了位于AHB总线上能进行快速访问的多个GPIO口以扩展定制的宽温液晶屏,对各种信息的显示明确、清晰、实时、稳定可靠,并能在恶劣的环境中正常工作。
系统框图
原理图
评估板信息
评估板型号:OM13001
评估板图片
评估板介绍

+ EA LPC177x / 8x评估板使您可以快速,轻松地评估LPC177x / 8x系列微控制器。微控制器,电路板和随附的功能使其成为Cortex-M3项目的好工具。 + CPU为12 MHz晶振,RTC为32.768 kHz晶振 + 128 MB NAND FLASH + 512 kB内部 + 32 MB SDRAM + 96 kB内部 + 256千我² ÇEEPROM用于存储 + 200位扩展连接器(SODIMM标准),0.6 mm间距 + 基于SMSC LAN8720以太网PHY的100 / 10M以太网接口
