ADC0804LCN

ADC0804LCN
基本信息
描述:具有 1 LSB INL 的 8 位单通道 µP 兼容型模数转换器
器件类别:模数转换器
引脚图

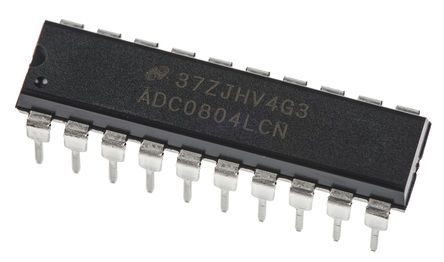

产品图片

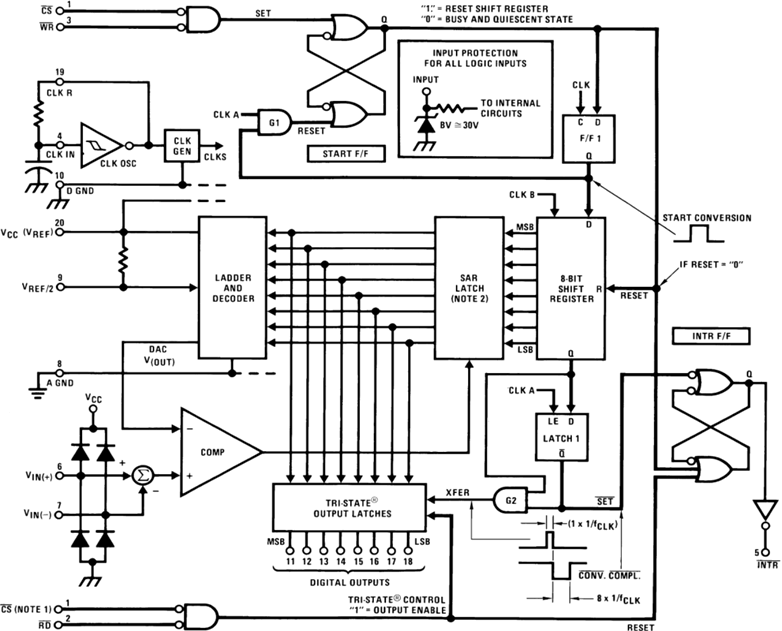

产品结构框图
产品特性

1通道 8位 逐次逼近型模数转换器, 并行存取, CDIP20

主要参数

三态锁定输出 存取时间:135US 分辨率:8 位 转换时间:100US 总误差:正负 1LSB 工作温度:ADC0804LCN---0~70 度

产品应用

军事、电脑、汽车、通讯和高档家用电器等领域。

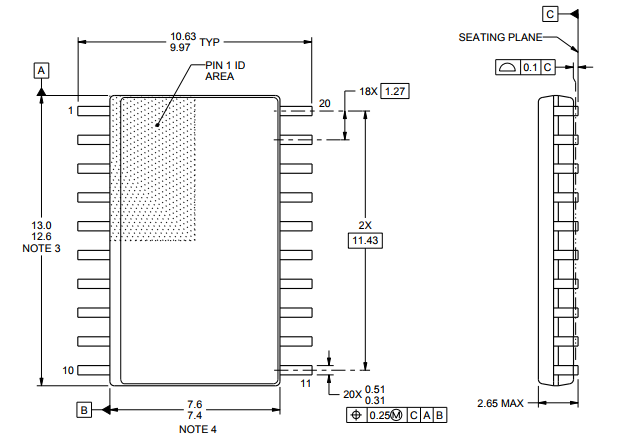

封装
设计工具
库/模型
CAD库文件
ADC0804LCN/NOPB
ADC0804LCN
设计参考
参考设计1
参考设计简述

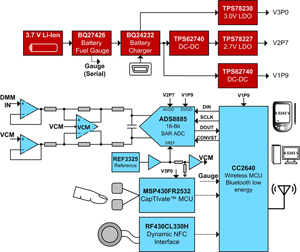

现在,通过物联网 (IoT) 环境,很多产品变得“触手可及”,其中包括数字万用表 (DMM) 等测试设备。TIDA-01012 参考设计由德州仪器 (TI) 的 SimpleLink™ 超低功耗无线微控制器 (MCU) 平台实现,该设计展示了一款 4.5 位的 100kHz 连网真 RMS(均方根值)数字万用表,具有蓝牙低能耗连接、NFC 蓝牙配对®以及采用 TI 的 CapTIvate™ 技术实现的自动唤醒功能。

CAD文件(文件/链接)

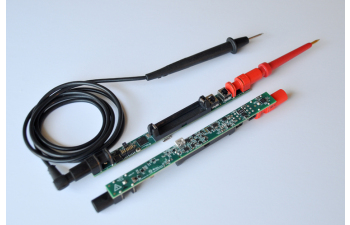

成品图片
参考设计2
参考设计简述

此模拟前端 (AFE) 设计展示了如何将两个或多个 ∑-∆ ADC 连接起来以实现同步采样,以及如何扩大输入通道数量以提供最大的灵活性。通过将 AFE 与电流互感器 (CT) 和 Rogowski 线圈连接实现精密电流测量。同样,使用不带和带隔离放大器的电阻分压器实现精确电压测量。AFE 可配置为测量单极或双极输入。板载提供所需电源。此外,还可将诊断整合为同一种设计

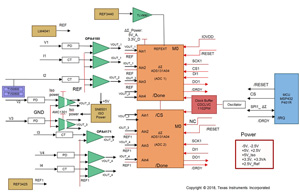

系统框图

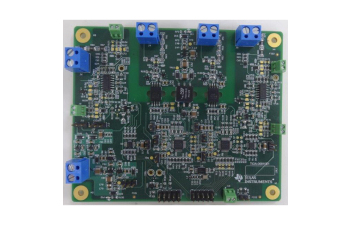

组装图
相关器件
功能替代器件:1、ADC0801  2、ADC0802  3、ADC0802LCN
购买渠道

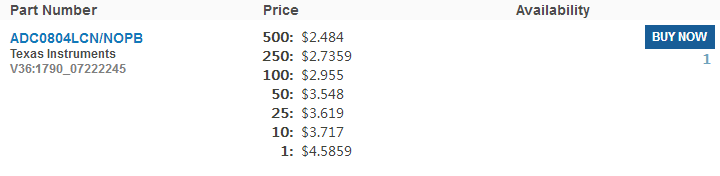

现货分销商网站购买
