XC866

XC866
基本信息
描述:8位单芯片微控制器

6-系列扩展了英飞凌8位XC800微控制器家族,提供更多性能可选配的产品,多达16 KB Flash存储器。适合对成本敏感的汽车应用。工作频率高达26.7 MHz。

器件类别:控制器/IC
产品图片

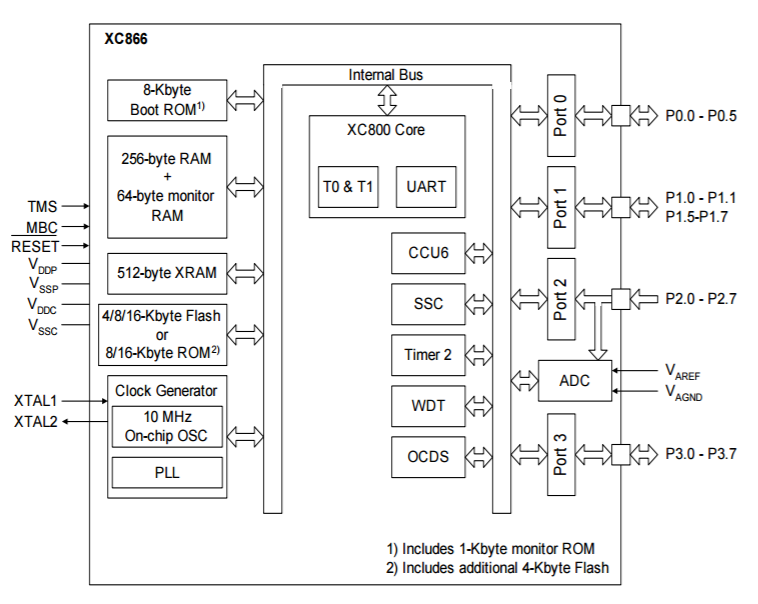

产品结构框图
产品特性

+ 专门用于BLDC电机控制。 + 高精度10位ADC(具有8个通道),快速转换在1 µs内完成。 + 专门用于灵活产生PWM信号的捕获/比较单元 (CCU6),适用于任何类型的电机控制应用。 + LIN接口,具有各种启动选择。 + 后台E²PROM仿真。

主要参数

+ 内核:8051 + 频率 (MHz):27 + TSSOP 38封装 + 程序 Flash (kB): 4/8/16 + 数据 Flash (kB): 最高8 + SRAM总容量 (kB): 768 + 通道数 :0 + PWM 通道数:4 + 温度(环境):-40°C 至 +125°C

产品应用

+ 自动化 + 汽车电子 + 蜂窝通信基础设施 + 商用、工程和农用车辆(CAV) + 消费电子 + 数据处理 + 工业应用 + LED照明 + 面向摩托车、电动自行车和小型电动车 + 电机控制和驱动 + 电源 + 输配电 + 机器人技术 + 智能卡和安全 + 智能家居 + 太阳能系统解决方案 + 风能系统解决方案

封装

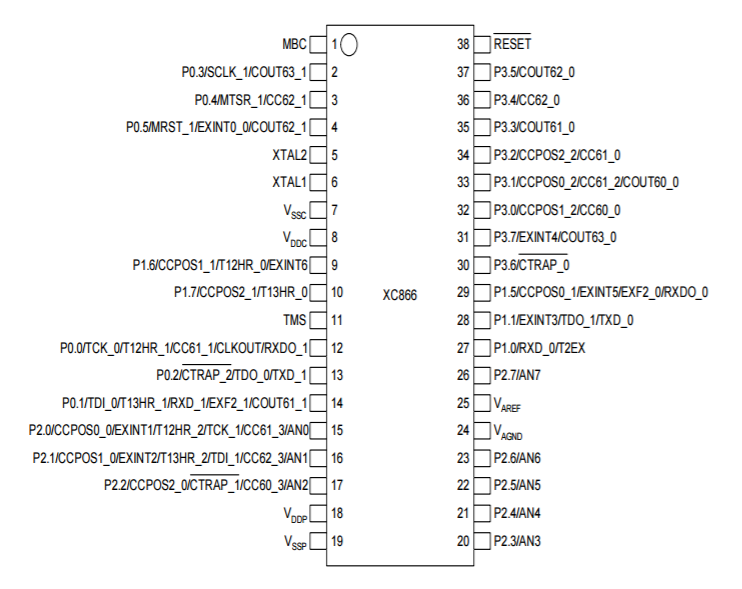

封装1:PG-TSSOP-38 Package
设计工具
库/模型
CAD库文件(多个,不同封装不同的库)
Ultralibrian库文件
MCU 8-Bit 26.67MHz XC800 Core 5V LIN BSL 16KB Flash 0.76kB RAM 38-Pin TSSOP -40~+125°C
MCU 8-bit 26.7MHz XC800 Core 5.0V 16kB Flash 768B RAM 38-Pin TSSOP -40~+85°C
MCU 8-Bit XC800 8051 CISC 16KB Flash 2.5V/3.3V/5V 38-Pin TSSOP T/R
SnapEDA库文件
设计参考
参考设计简述

直流无刷电机由于其效率高、体积小、可靠性高等优点,使用范围越来越广。通常采用梯形波控制,控制简单,但换向噪声较大,在一些特定应用领域无法满足要求,而正弦波控制可以实现较低的运行噪声。磁场定向控制(FOC)做为正弦波控制的一种,具有控制特性好,转速精度高,噪声低等特点,由于算法较复杂,通常需要 16 位或 32 位微控制器才能实现,而英飞凌的 8 位微控制器 XC836M 可以实现磁场定向控制,具有较高性价比。

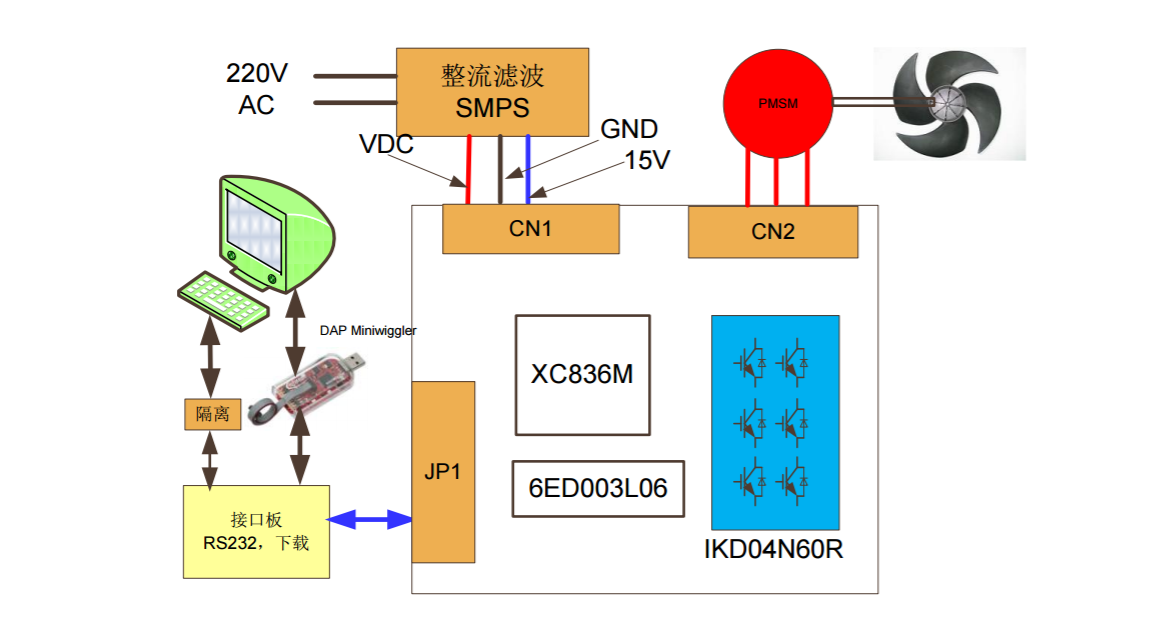

系统框图
原理图

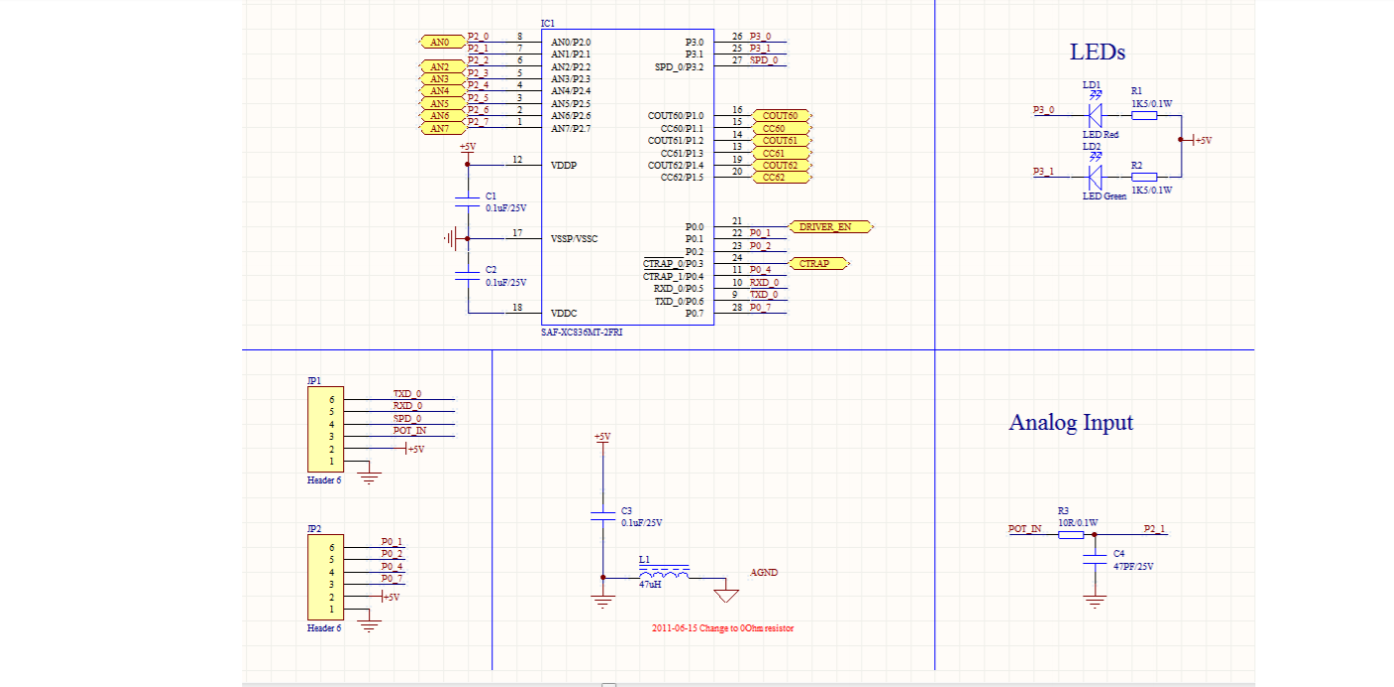

MCU部分原理图

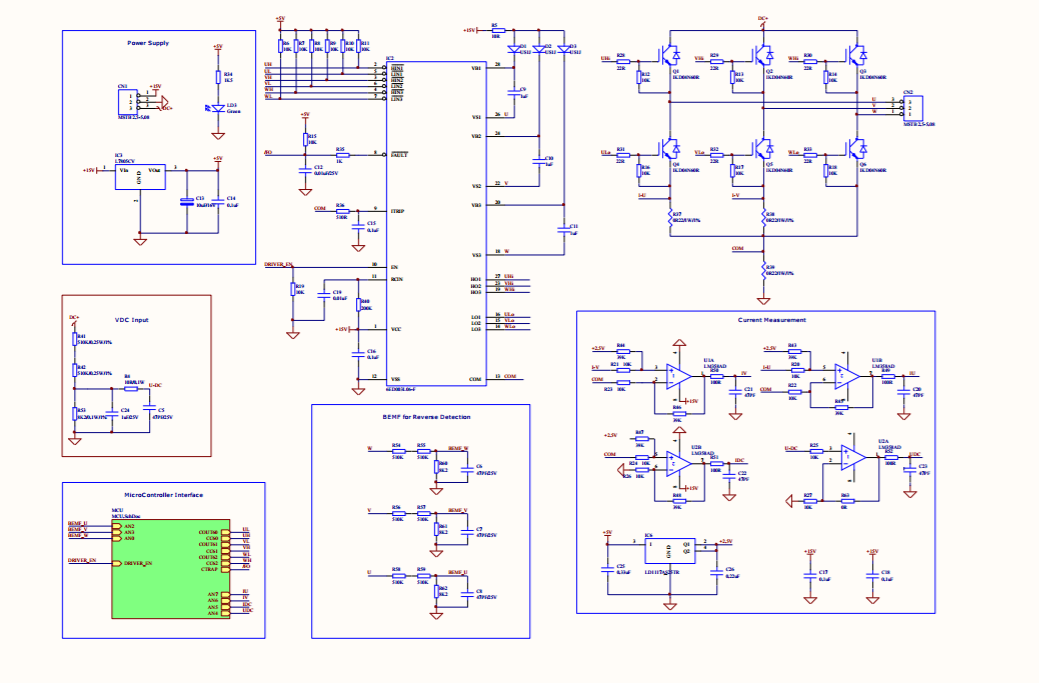

逆变电路原理图

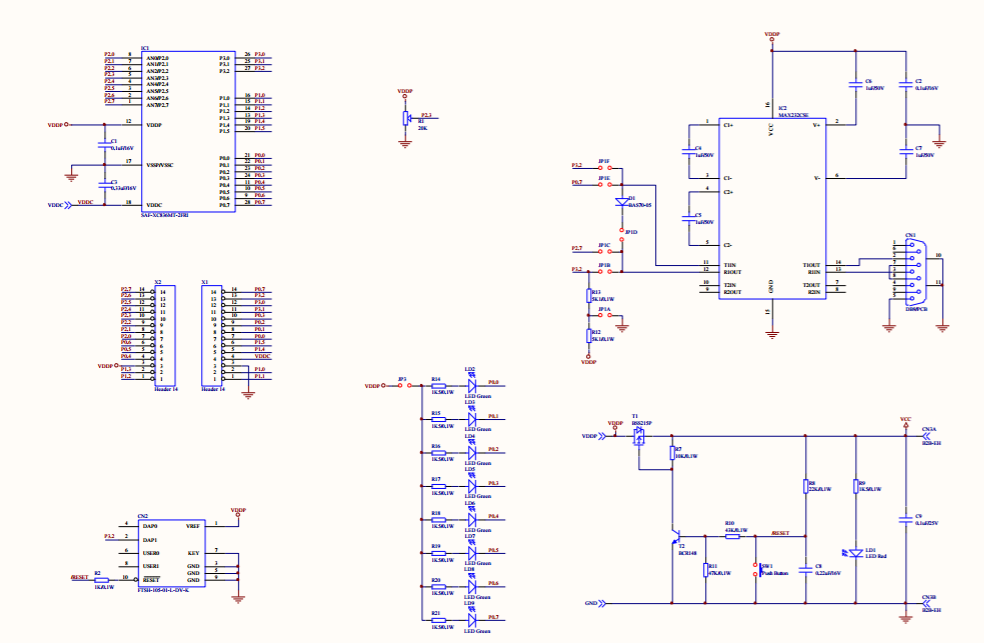

XC836Minikit 原理图

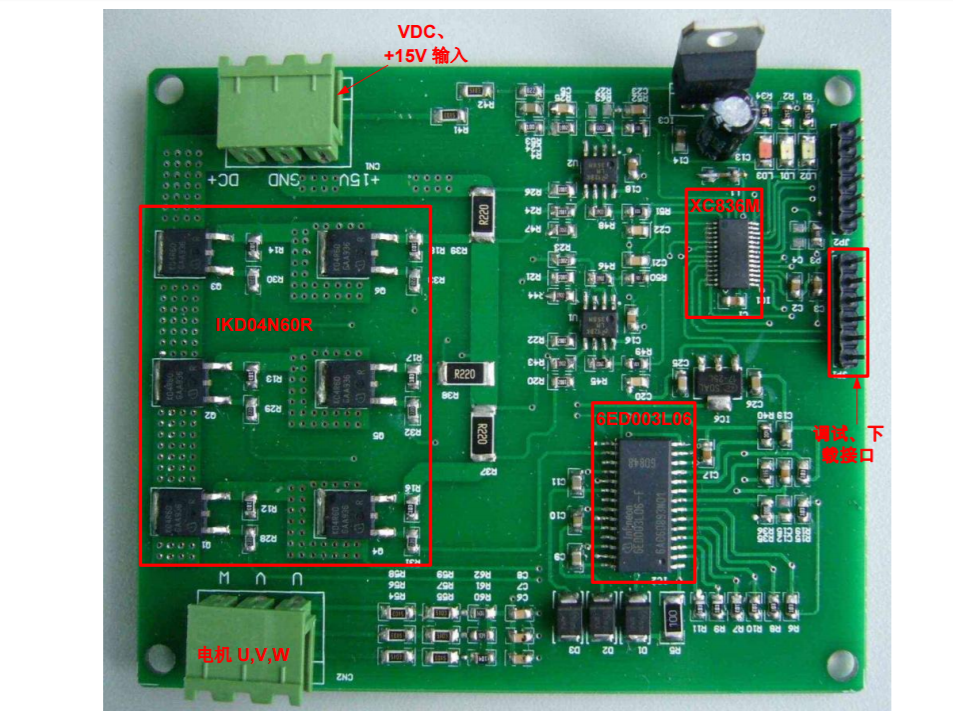

成品图片
评估板信息
评估板信息1
评估板图片
评估板介绍

用于 BLDC 电机块换向 (20 ~ 45V, 0 ~ 16A) 的电机控制演示套件。

评估板信息2
评估板型号:KIT_AK_XC866_BLDC
评估板图片
评估板介绍

该套件基于 8 位 XC866 MCU 构建,配备完整教程、参考软件、开发工具和设计文件,展示如何使用 XC866 控制 BLDC 电机。逆变器由 3 个 NovalithIC™ 大电流电机驱动器组成,每个驱动器都具有独立封装,提供完整的低电阻保护半桥。

图表
评估板信息3
评估板型号:KIT_AK_XC866_LIN_STEPPER
评估板图片
评估板介绍

为帮助开展步进电机设计和提供本地互连网络 (LIN) 协议相关指导,英飞凌推出了 XC866 LIN 步进电机应用套件。该套件围绕 8 位 XC866 MCU 构建,同时配备整套参考软件、开发工具和设计文件,展示如何使用 XC866 控制步进电机并通过 LIN 总线进行通信。同时随附 LIN 低电平驱动软件。该套件还配备 TLE 6286 LIN 收发器,集成电压稳压器、看门狗定时器和复位发生器。

图表
评估板信息4
评估板型号:KIT_MINIWIGGLER_3_USB
评估板图片
评估板介绍

DAP miniWiggler V3 是 DAP miniWiggler 的延续者。它可以从 PC/USB 转换为英飞凌微控制器器件的调试接口(10 引脚 DAP/SPD/SWD,20 引脚汽车 JTAG)。工具的软件界面是 DAS(设备访问服务器)DLL。
