首页 > 器件 > 微处理器/微控制器 > 8位 > MC68HC705P6ACDW

MC68HC705P6ACDW

MC68HC705P6ACDW
基本信息
描述:8位OTPROM,2.1 MHz的微控制器,PDSO28
器件类别:微控制器/IC
产品图片

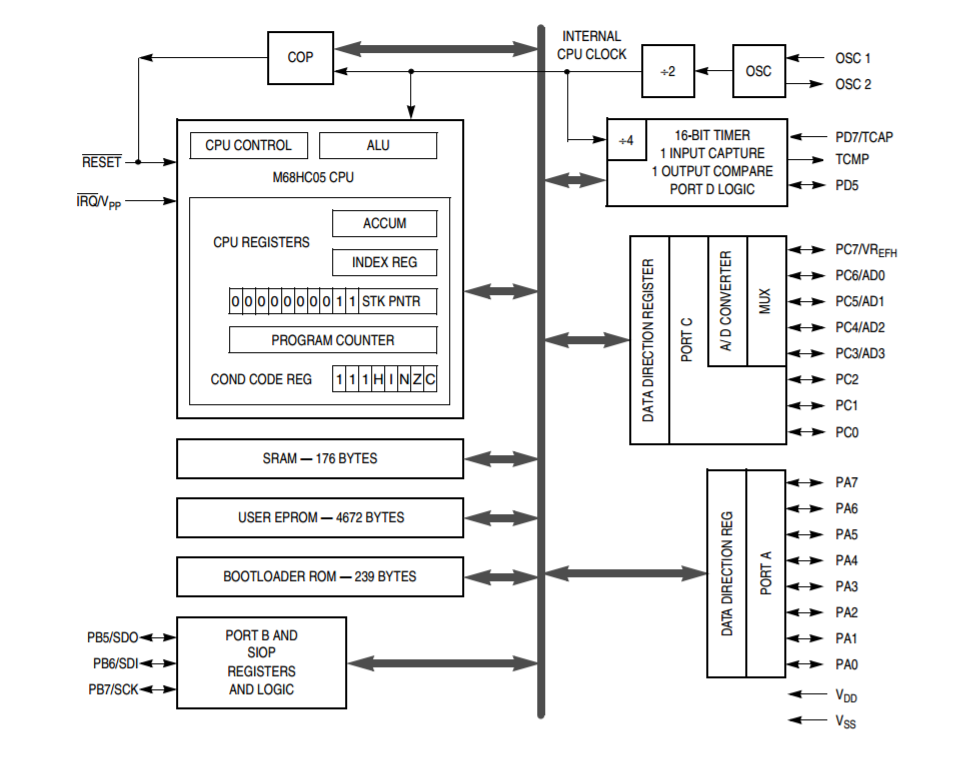

产品结构框图
产品特性

+ 低成本。 + M68HC05核心。 + 28引脚SOIC,PDIP或窗口DIP封装 + 4672字节的用户EPROM(包括48字节的page zero EPROM 和16bytes of user vectors)。 + 239字节的引导加载程序ROM。 + 176字节的片上RAM。 + 4通道8位A / D转换器。 + SIOP串行通信端口。 + 16位定时器,具有输出比较和输入捕捉功能。 + 20条双向I / O线和1条 input-only line。 + PC0和PC1高电流输出。 + 单芯片,引导加载程序和测试模式。 + 省电停止,暂停和等待模式。 + 静态EPROM掩码选项寄存器(MOR)可选选项: - COP看门狗定时器启用或禁用 - 边沿敏感或边沿和电平敏感的外部中断 - 首先是SIOP最高有效位(MSB)或最低有效位(LSB) - SIOP时钟速率:OSC除以8,16,32或64 - 停止指令模式,STOP或HALT - EPROM安全外部锁定 - PA0-PA7上的可编程键扫描(上拉/中断)

主要参数

+ 最大工作温度:85 Cel + 最小工作温度:-40 Cel + 多封装 + 最大供电/工作电压:5.5 V + 最小供电/工作电压:4.5 V + 额定供电电压:5 V + 外部数据总线宽度:0.0 + 输入输出总线数量:21 + 线速度:2.1 MHz + 位数:8 + 最大FCLK时钟频率: 4.2 MHz + ROM编程:OTPROM

产品应用

+ ADDITIONAL ASSY SITE FOR 28SOIC(WB) TSPG 8/16BIT AIT ASSY QUAL 28SOIC(WB)

封装

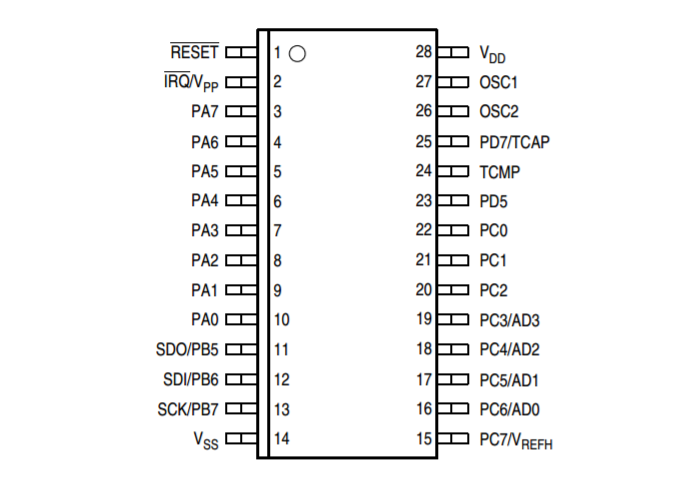

封装1:28引脚小外形集成电路(SOIC)封装
资源链接
文章
技术文章
作者名字:山东省科学院激光所
技术文章
设计工具
库/模型
CAD库文件
Ultralibrian库文件
IC Mcu 8 Bit 4.5KB Otp 28SOIC
IC, Mcu, MC68HC705P6ACDW, 8-BIT SOIC-28, 21 I/o, 2MHZ
SnapEDA库文件
设计参考
参考设计简述

现今的半导体芯片不仅仅用于控制系统,而且还用于保护它们免于入侵的威胁。那些认识到当前失误而引入新的安防方案的制造商和坚持不懈地尝试突破保护机制的破解团体之间的斗争是没有尽头的。有些芯片制造商没有足够重视设计和测试保护原理的重要性,即使它们声称自己的产品是有高的安全等级的。在这种情形下,设计工程师拥有方便和可靠的测试安全芯片的方法是至关重要的。

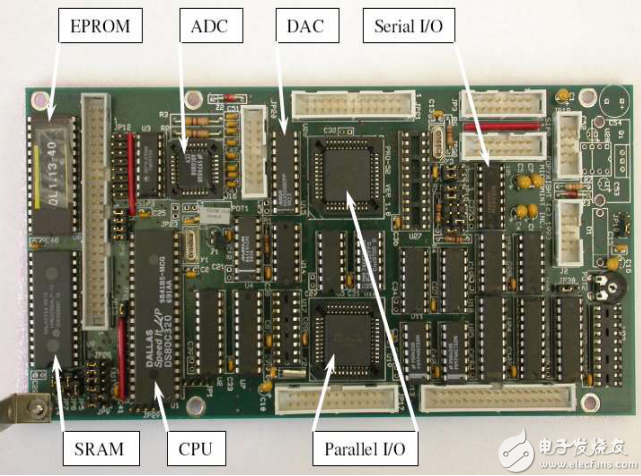

通用的嵌入式控制器
