KiCad培训项目测试要求
在指定的小系统上完成教学中讲到的关键操作
新建工程(6分)
文件夹和工程项目名称有意义
元器件库操作(12分)
原理图符号创建
OLED模块的原路图符号设计
构建一个个人原理图库文件,文件有规范的命名
将相关的元器件添加到这个库中
PCB封装创建
OLED模块的封装设计
构建一个个人封装库文件,库文件有规范的命名
将相关的器件封装添加到这个库中
原理图设计(8分)
按照提供的PDF原理图文件绘制原理图
器件符号都来自于自己创建的元器件库
完善页面模版右下角的信息
信息有意义
元器件标注
关联的元器件都选用自己创建的库里面的器件
ERC检查
生成netlist
生成bom文件
生成PDF文件
PCB板布局(16分)
按照下列要求完成操作:
新建一个2层板的PCB文件
规划板子外框并用EdgeCut进行圈定
加载所有元器件并按照要求进行器件布局
3D查看,并导出视图为jpg格式的文件
PCB布线(20分)
按照下列要求完成操作:
布局布线的规则要求
设定设计规则
电源
过孔
丝印
走线尽量布在顶层,在电路板的底层进行铺铜,通过板框生成覆铜区域,铺铜网络为GND。
添加公司的Logo和自己的名字、日期到板上
对整板进行设计规则检查,修改直到无错为止,并生成检查报告,以默认名称和路径保存。
生成输出文件(10分)
输出原理图 - PDF格式
导出3D效果图 - JPG格式
输出PCB板的STEP文件
输出PCB板的Gerber数据
输出PCB板的丝印文件

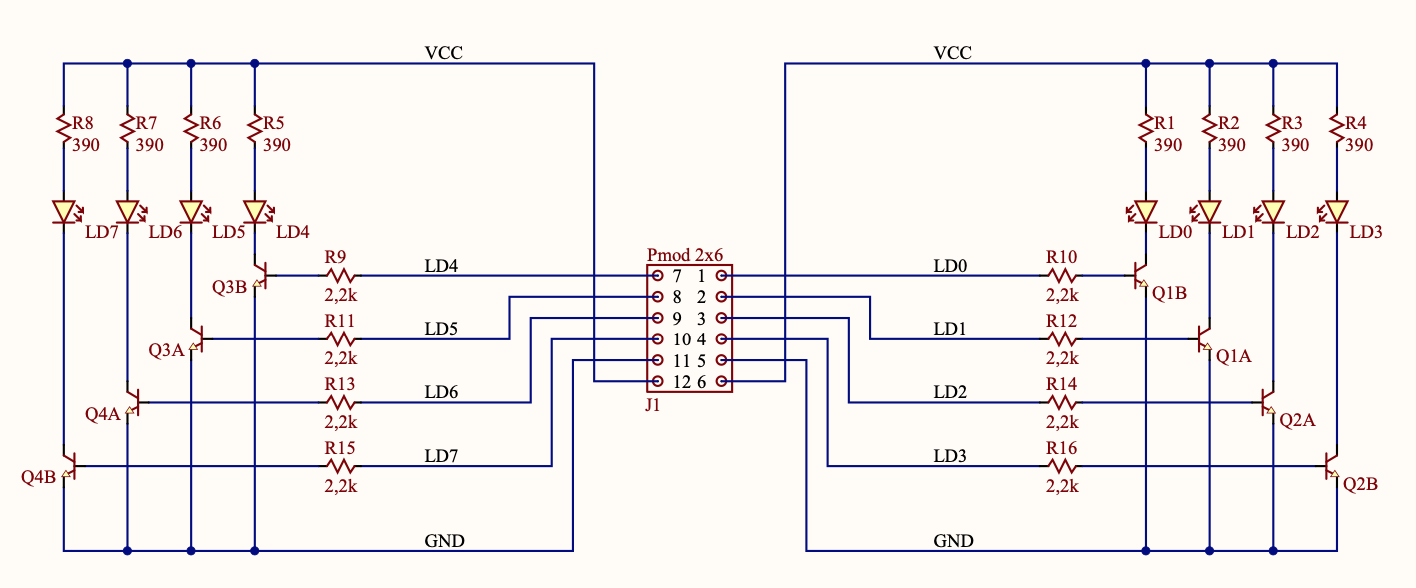

项目原理图
