ICL7107

ICL7107
基本信息
描述:高性能、低功耗的三位半A/D转换器电路。它包含7段译码器、显示驱动器、参考源和时钟系统。ICL7107可直接驱动发光二极管(LED)。
器件类别:A/D转换器电路

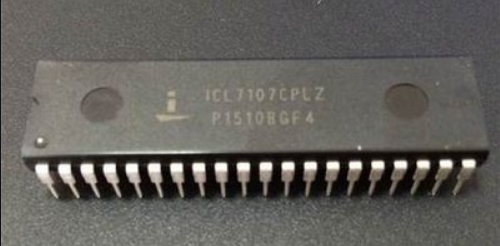

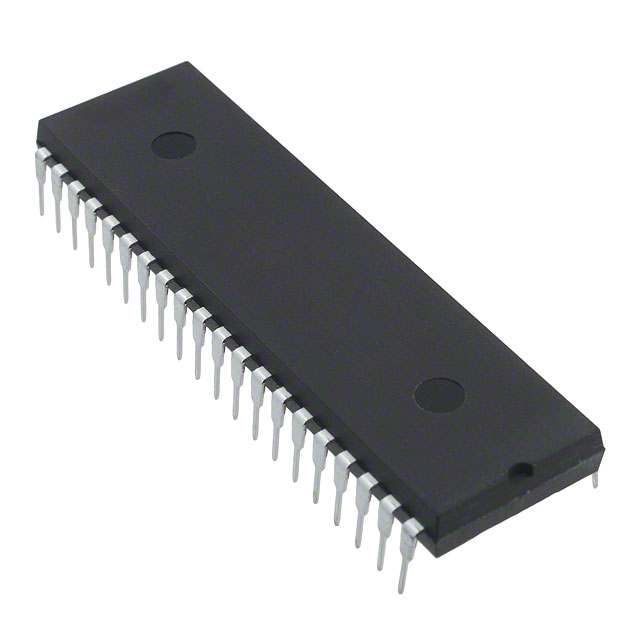

产品图片

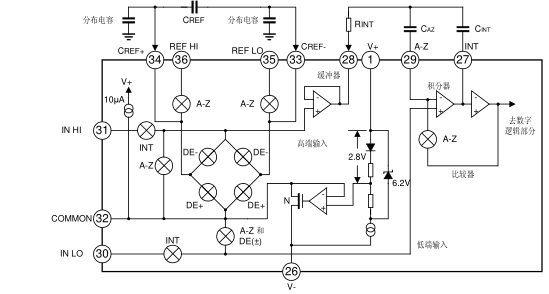

产品结构框图
产品特性

+ 保证零电平输入时,各量程的读值均为零。 + 1pA典型输入电流。 + 真正的差动输入和差动参考源。LED显示驱动。 + 很低的噪声。 + 片上时钟。 + 低功耗(典型值小于10mW). + 不需要外接有源电路。

主要参数

+ 低于10uV的自动校零。 + 零漂小于1uV/℃。 + 低于10pA的输入电流。 + 工作温度:0~+70℃。贮存温度:—65℃~150℃。 + 热阻:50℃/W + 最大结温:150℃

产品应用

+ 用于四负载单元的比例测试 + 用于电流驱动

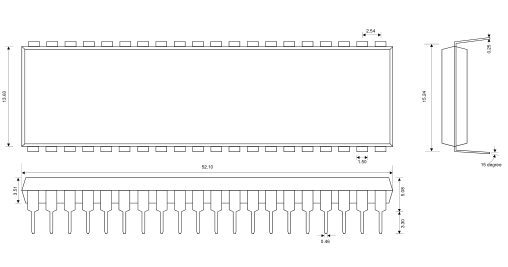

封装
封装
设计工具
库/模型
CAD库文件
ICL7107CPLZ
ICL7107CM44Z
Analogue To Digital Converter, 3.5 Bit, 3 Sps, Dual (+/-), 5 V, Mqfp Rohs Compliant:
ICL7107CPL
ADC Single Dual Slope 3 1/2Digit LED 40-Pin PDIP
ICL7107CMH+TD
ADC Single Dual Slope 3 1/2Digit LED 44-Pin MQFP T/R
