DAC904

DAC904
基本信息
描述:DAC904是一款高速数模转换器,14位分辨率
厂商:德州仪器
器件类别:数模转换器

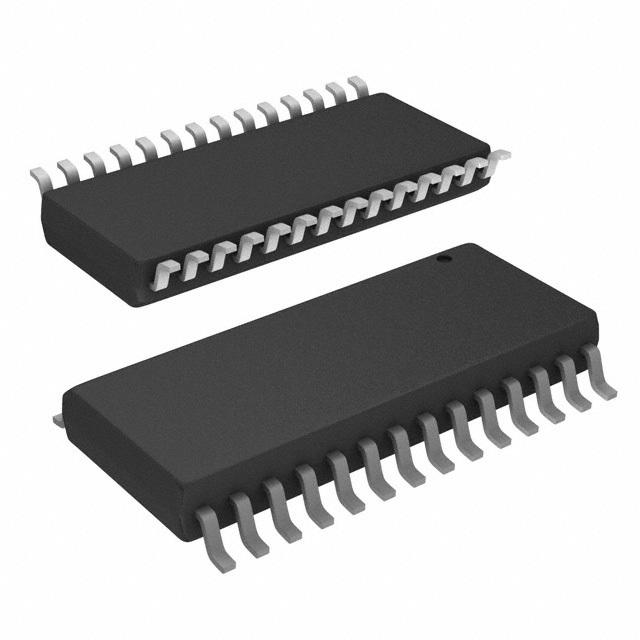

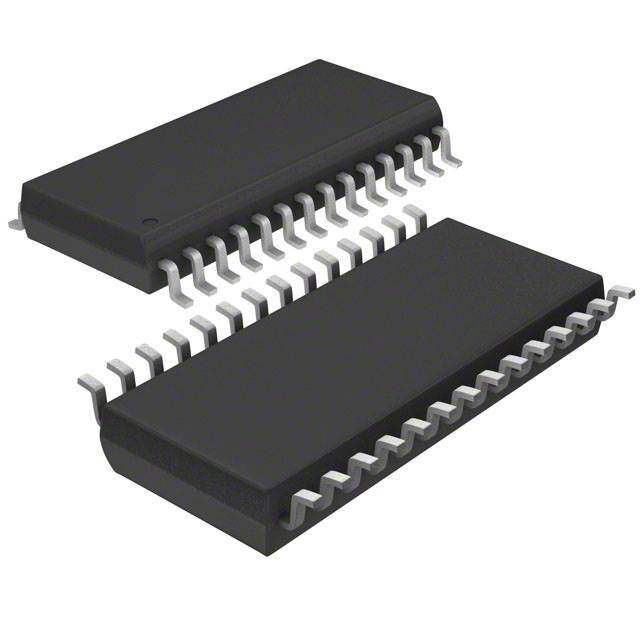

产品图片
产品结构框图
产品特性

该DAC904是一种高速,数字 - 模拟转换器(DAC),提供高性能转换器家族中14位分辨率选项.拥有家庭成员之间引脚兼容性,DAC908,DAC900和DAC902提供组件选择选项为8位,10位和12位分辨率,分别为.该系列DAC中所有型号都支持超165MSPS具有优异动态性能更新速率,并且特别适合于满足多种应用需求。

主要参数

单+ 5V或+ 3V工作高SFDR:20M​​Hz输出在100MSPS:64dBc低干扰:3pV-S低功耗:170MW+ 5V 内参:可选外部.参考可调节满量程范围乘法选项。

产品应用

1.通信发射通道WLL,蜂窝基站数字微波链路,电缆调制解调器。 2.波形产生直接数字频率合成(DDS)任意波形发生器(ARB)。 医疗/超声。 高速仪表和控制。 视频,数字电视。

封装
SO-28
TSSOP-2
设计工具
库/模型
CAD库文件
DAC904EVM
DAC904 14-Bit 165-MSPS Digital-to-Analog Converter (DAC) Evaluation
DAC904E
14-Bit 165-MSPS Digital-to-Analog Converter (DAC) 28-TSSOP -40 to 85
DAC904E/2K5
14-Bit 165-MSPS Digital-to-Analog Converter (DAC) 28-TSSOP -40 to 85
DAC904U
14-Bit 165-MSPS Digital-to-Analog Converter (DAC) 28-SOIC -40 to 85
DAC904EG4
14-Bit, 165MSPS SpeedPlus(TM) DAC Scalable Current Outputs between 2mA to 20mA 28-TSSOP -40 to 85
评估板信息
评估板型号:DAC904EVM

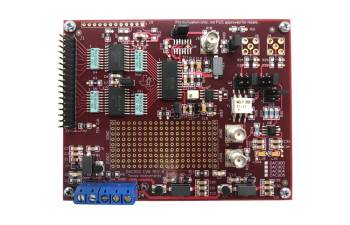

评估板图片

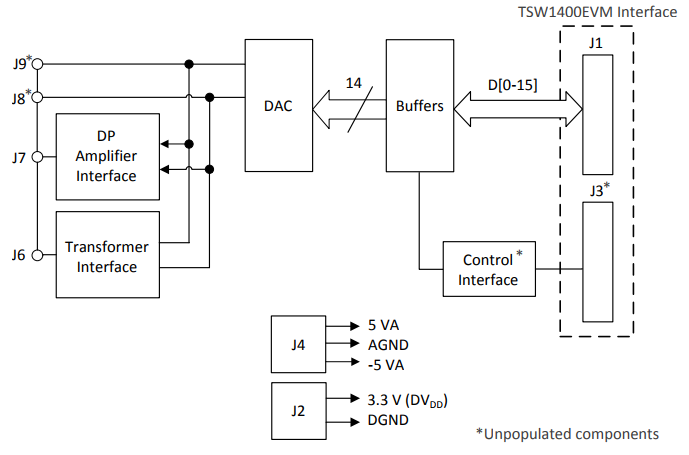

评估板介绍

支持多路输出配置 直接兼容 TSW1400EVM 缓冲输入进入数模转换器 (DAC) 可选择的内部或外部 Vref
