LM358

LM358

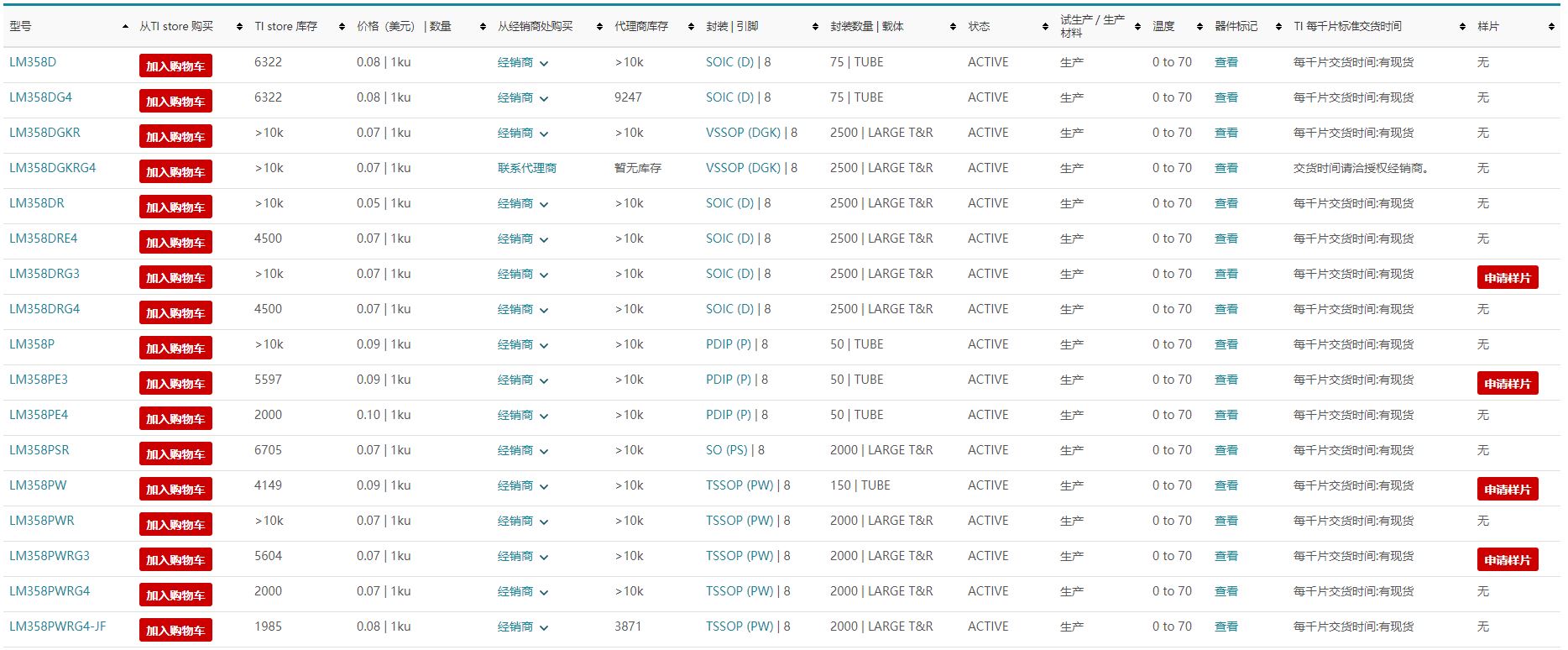

基本信息
描述:二路通用运算放大器
器件类别:放大器
产品图片
产品结构框图

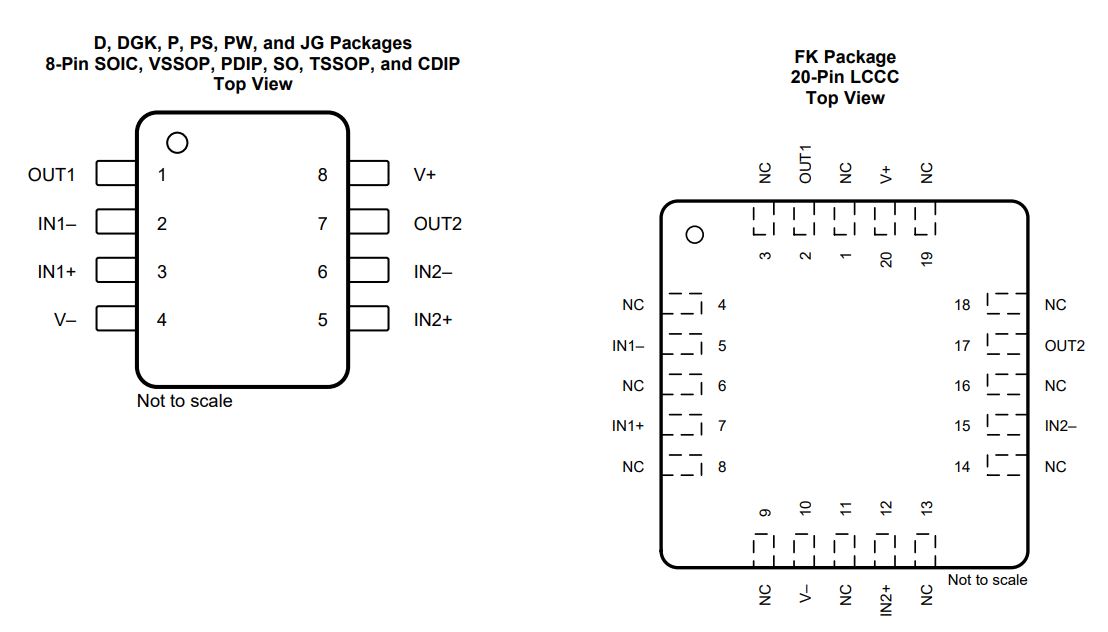

引脚排列

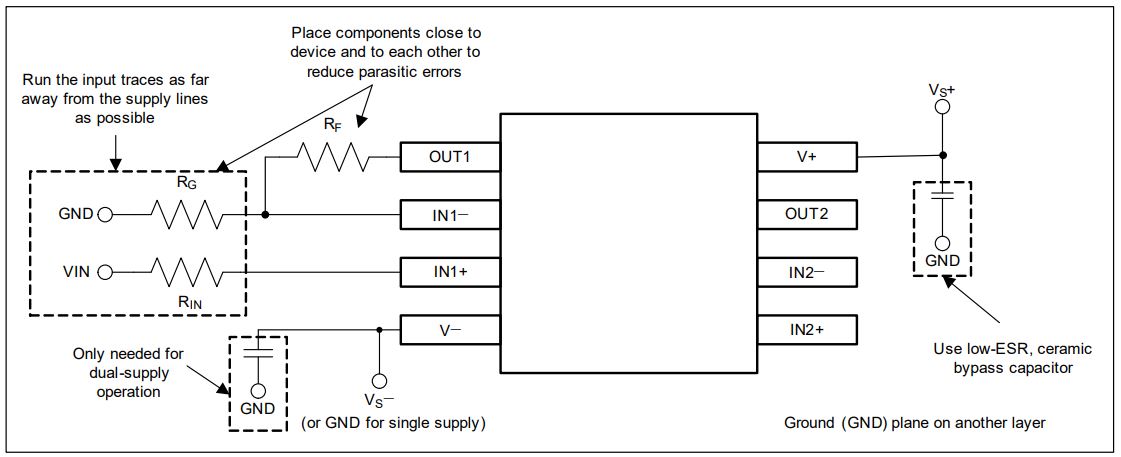

布局示例
详细描述

LM358内部包括有两个独立的、高增益、内部频率补偿的双运算放大器,适合于电源电压范围很宽的单电源使用,也适用于双电源工作模式,在推荐的工作条件下,电源电流与电源电压无关。它的使用范围包括传感放大器、直流增益模块和其他所有可用单电源供电的使用运算放大器的场合。LM358的封装形式有塑封8引线双列直插式和贴片式。

产品特性与参数

* 内部频率补偿 * 直流电压增益高(约100dB) * 单位增益频带宽:1.2MHz * 电源电压范围宽 > 单电源(3—30V)  > 双电源(±1.5一±15V) * 25°C低输入偏置电压3mv (A和B版本,最大) * 低功耗电流,适合于电池供电 * 低输入偏流 * 低输入失调电压和失调电流 * 共模输入电压范围宽,包括接地 * 差模输入电压范围宽,等于电源电压范围 * 输出电压摆幅大(0至Vcc-1.5V) * 内置RF和EMI滤波器(B版)

产品应用

* 商用网络和服务器电源单元 * 多功能打印机 * 电源和移动充电器 电机控制:交流感应,拉丝直流, 无刷直流,高压,低压, 永磁,步进电机 * 台式电脑和主板 * 室内外空调 * 洗衣机、烘干机和冰箱 * 交流逆变器,串逆变器,中央逆变器, 电压频率驱动器 * 不间断电源 * 可编程逻辑控制器 * 电子销售点系统

设计工具
设计参考

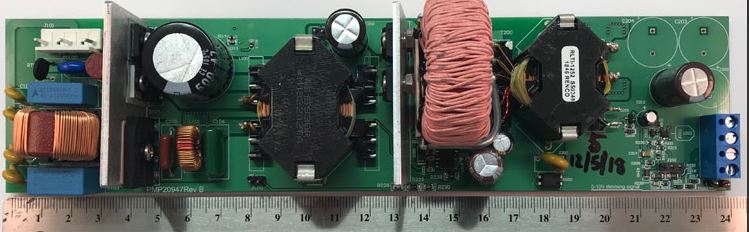

适用于 LED 照明的 200W PFC + LCC 谐振转换器参考设计
参考设计简述

此参考设计使用 UCC28180 CCM PFC 控制器和 UCC256301 宽输入电压谐振控制器作为带有集成式驱动器的 LLC 控制器。它可通过通用交流输入提供高达 200W 的恒定电流或恒定电压输出。可应用外部模拟调光电压信号来动态调节调光 LED 负载的输出电流。

成品图片

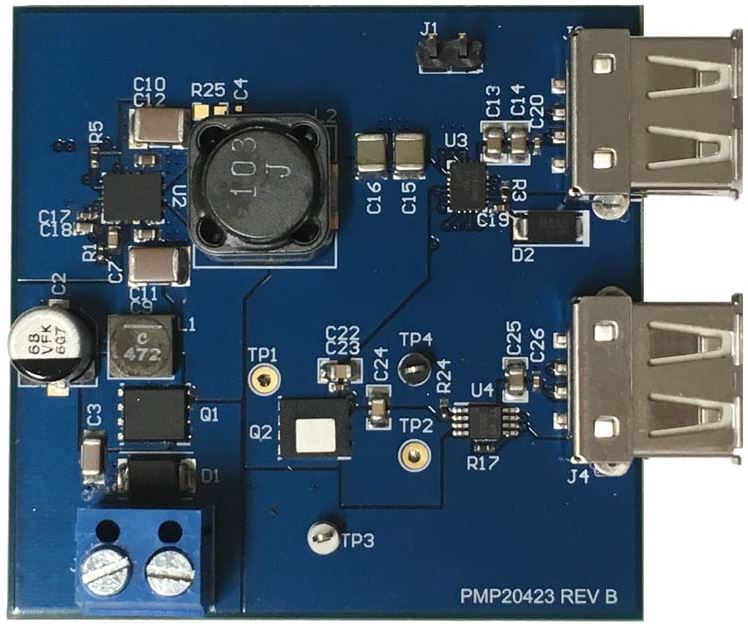

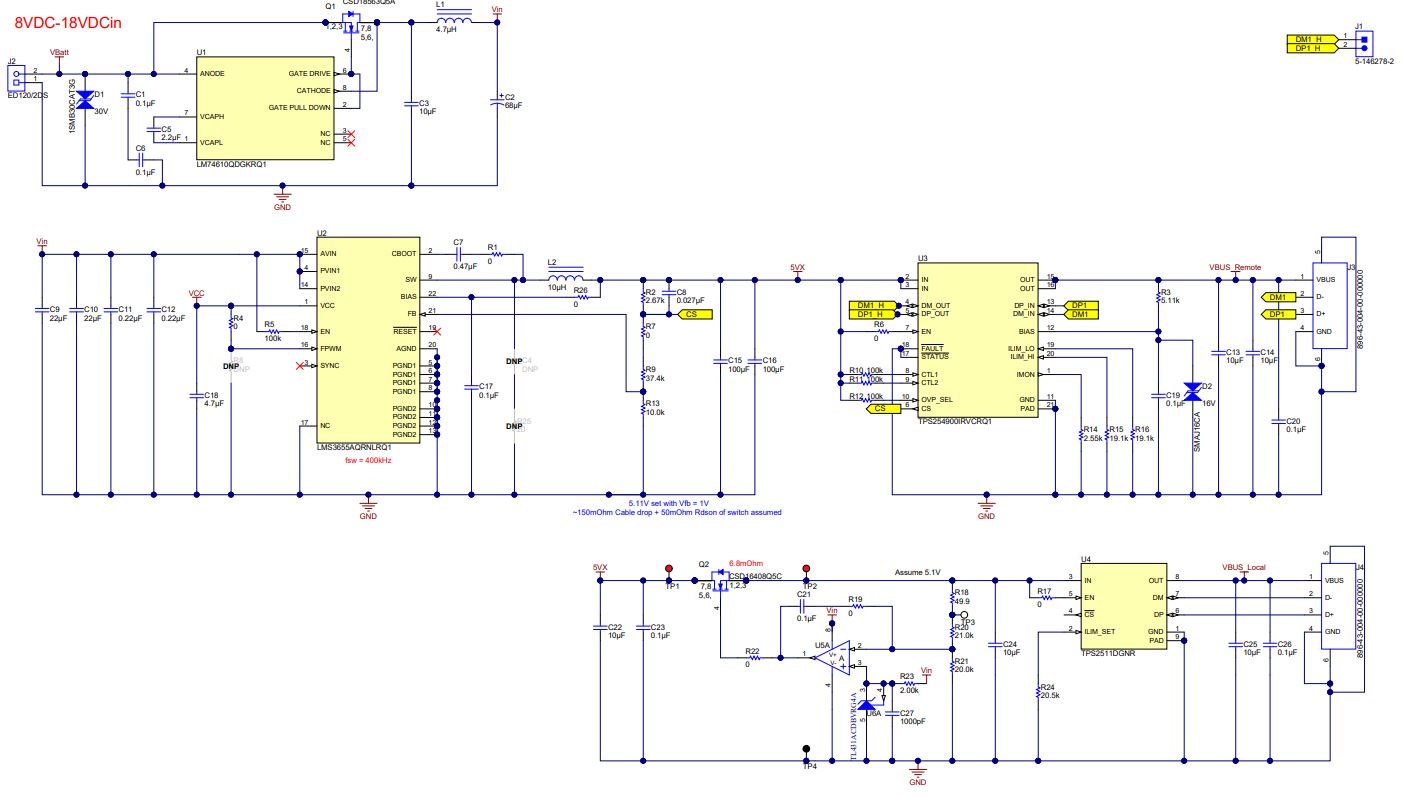

CISPR 25 4 类车用远程和本地双 USB 端口参考设计
参考设计简述

此汽车媒体端口设计利用符合 AEC-100 标准的模拟集成电路 (IC) 所组成的完整参考设计,使客户能够提高媒体端口系统的速度。此参考设计专为同时需要本地端口和远程端口支持能力的汽车媒体端口(采用 USB BC1.2 规范)而设计。此设计打造了一款可靠灵活的解决方案,可让系统同时为两个端口充电,而且仍然考虑了远程端口上的电压降问题。

成品图片

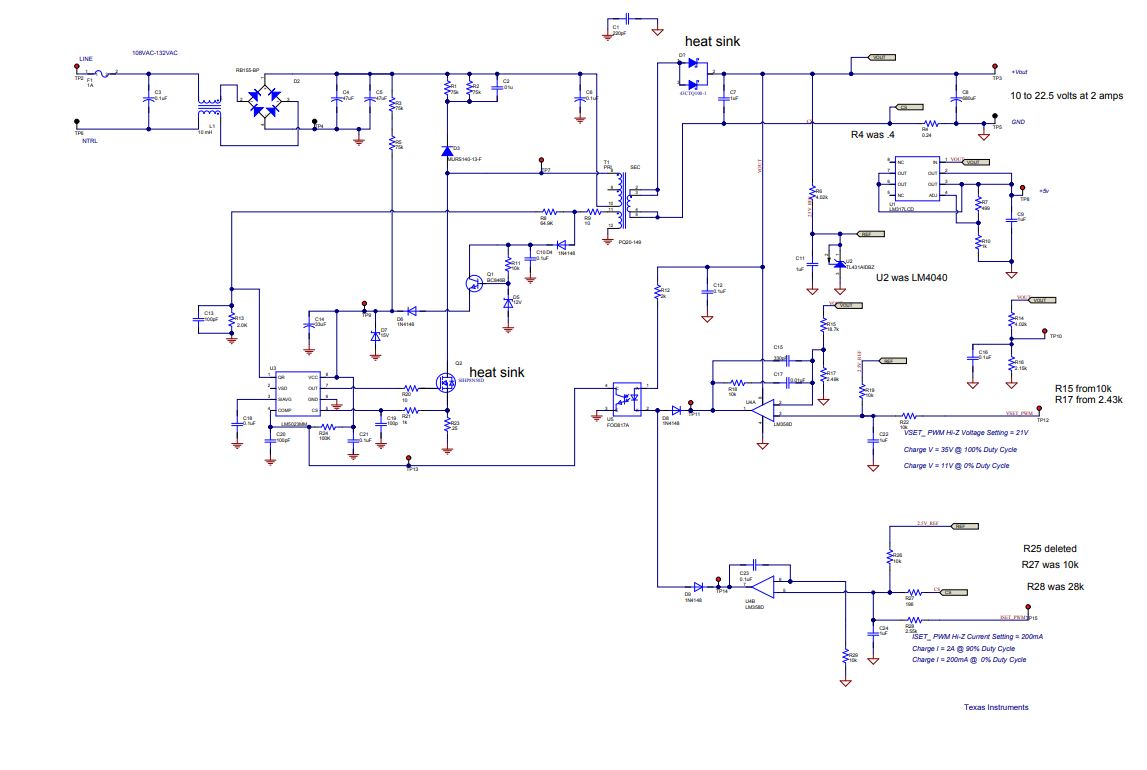

可编程输出恒压-恒流 (CVCC) 准谐振反激充电器
参考设计简述

此工业充电器参考设计使用 LM5023 准谐振反激式控制器实现 120VAC 输入设计,微控制器 PWM 控制将 CVCC 输出配置为 10V 至 22.5V 并将输出电流配置为 200mA 至 2A。

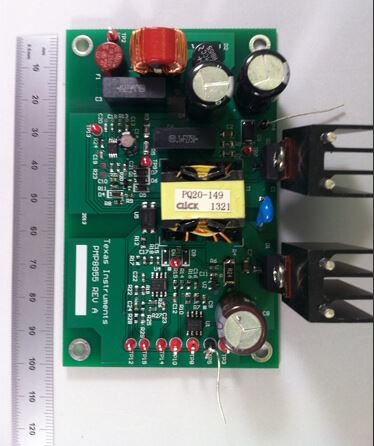

成品图片
评估板信息
评估板型号:OPAMPEVM
评估板图片
评估板介绍

通用OPAMPEVM是一系列通用的空白电路板,它简化了各种集成电路封装类型的原型电路。评估模块板的设计使得许多不同的电路可以方便快捷地构建。针对特定的封装类型,提供五种型号,分别支持PDIP、SOIC、MSOP、TSSOP和SOT23封装。
