入门PCB设计的正确姿势(19) - PCB的调试、测试要点及仪器的使用

入门PCB设计的正确姿势(19) - 调试、测试及报告
调试流程
制定调试计划
调试、测试内容(最好有标准的模版)
需要的工具、仪器、设备
测试步骤
设备
焊接
焊接/调试设备
烙铁
焊锡
剥线钳
热风枪
回流炉
焊接
穿孔器件
SMD器件
0402阻、容
QFP/QFN、SOT IC
BGA
飞线
测试测量设备

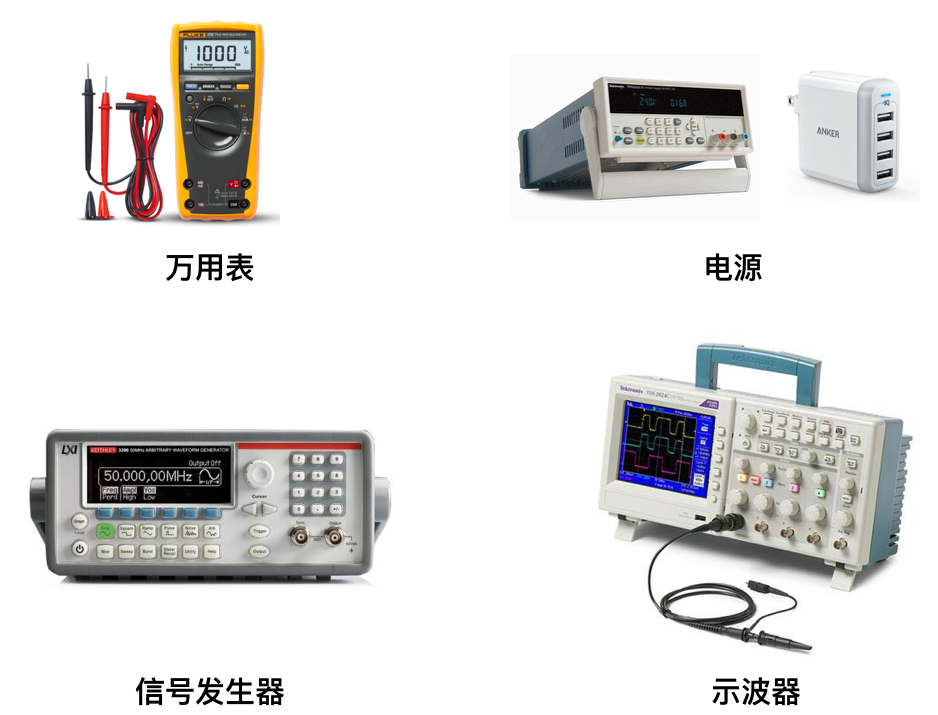

基础仪器及使用
万用表
可调直流稳压电源
信号源 - 任意波形发生器
示波器
示波器探头的正确使用
关键指标
模拟带宽
采样率
存储深度

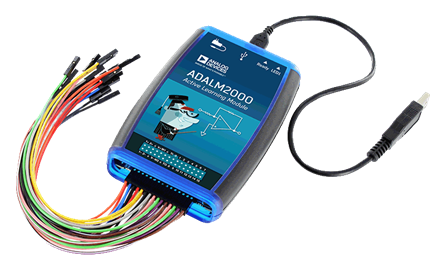

口袋仪器/虚拟仪器的使用
裸板测试
目视查看(可能需要放大镜、电子显微镜)
虚焊
短路
过孔、焊盘是否合适
万用表测试
电源、地是否短路,检查各组电源、确保没有短路到地
焊接调试
逐级焊接器件,按照调试计划一步步安装器件、调试
焊接电源电路,并保证正常工作
电压是否正常?
电压值是否正常?
电源指示灯是否亮度合适?
加上负载是否正常?
静态负载是否正常?
动态负载是否正常?
纹波是否满足要求?
动态范围是否满足要求?
调整输入电压,输出是否正常?
调整输出负载,输出是否正常?
焊接并调试核心电路(通常为控制器、FPGA等电路)
核心电路的电压是否正常工作?
时钟产生电路是否正常工作?
时钟输出电路是否正常工作?
基准电压是否正常?
其它电路是否工作正常?
逐级调试模拟电路,通过0欧姆电阻隔离分级隔离调试
测试点(选择正确的测试点、接地点、连接方式非常重要)
重要测试点:时钟、电源、逐级的模拟信号
示波器探头接地点
示波器测试点信号
测试及报告
功能测试
满足所有设计需要的功能
硬件功能
软件功能
通信功能
调试功能
更新功能
边测试边调试,测试结果不满足设计要求,需要调试电路中的器件及参数
软件、硬件配合
编写测试软件
仿真软件的使用
性能测试
是否满足动态范围的要求?
系统连接起来是否满足需求?
电磁干扰测试
温湿度环境测试
压力测试
可靠性测试
系统优化
硬件优化
去掉设计冗余电路
去掉测试点
归一化可以归并的电阻、电容
器件替代,最好是FFF替代
系统优化
性能
软硬件协同
总结报告
形式
ppt
word
xls
脑图/笔记方式
格式
设计需求
实现情况
备注事项
内容
重要功能
关键技术指标
遇到的问题
改进意见及规划
文件归档
设计需求文档
调试、测试文档
硬件设计相应文档
相关器件的技术资料、数据手册
PCB设计源文件
BOM文件
更改说明文件
软件设计相应文档
程序、源代码
软件设计流程
更改说明文档
使用说明文档
