MAX31856

MAX31856
基本信息
描述
高精度热电偶至数字输出转换器,带线性度补偿
器件类别
传感器

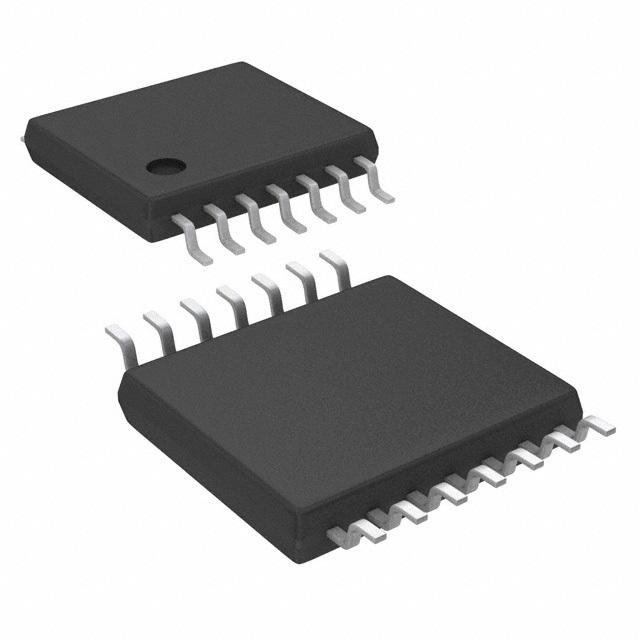

产品图片
产品结构框图
产品特性

+ 提供高精度热电偶温度读数 + 包括8种热电偶的自动线性度修正 + ±0.15%(最大值,-20°C至+85°C)热电偶满幅和线性度误差 + 19位、0.0078125°C热电偶温度分辨率 + 内置冷端补偿,将系统元件数量降至最少 + ±0.7°C(最大值,-20°C至+85°C)冷端补偿精度 + ±45V输入保护,系统性能可靠 + 简化系统故障管理和诊断 + 检测热电偶开路 + 过温和欠温故障检测 + 50Hz/60Hz噪声抑制滤波,提高系统性能 + 14引脚TSSOP封装

主要参数

+ 接口:3-电线/SPI + 频道:1 + Accuracy(±°C):1.5 + Parasite Pwr.:NO + Temp. Resolution(bits):19 + Oper. Temp.(°C):-55 to +125

产品应用

+ 工业设备 + 工业恒温箱、高温炉以及环境舱 + 温度控制器

资源链接
文章
技术文章
作者:Mohamed Ismail和Devin Alexander
作者:Robert Nicoletti
其它技术交流渠道
设计工具
库/模型
CAD库文件
MAX31856MUD+T
热电偶数字转换器14引脚TSSOP T/R
MAX31856MUD+
精密热电偶数字转换器14管TSSOP管
MAX31856EVSYS#
MX31856精密热电偶数字转换器评价系统

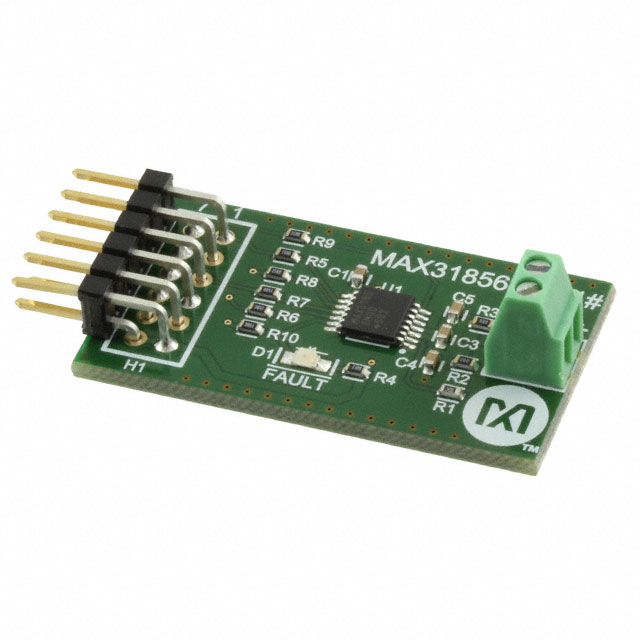

MAX31856PMB1#
用于MAX31856热电偶到数字转换器的PMOD
评估板信息
评估板型号:MAX31856EVSYS

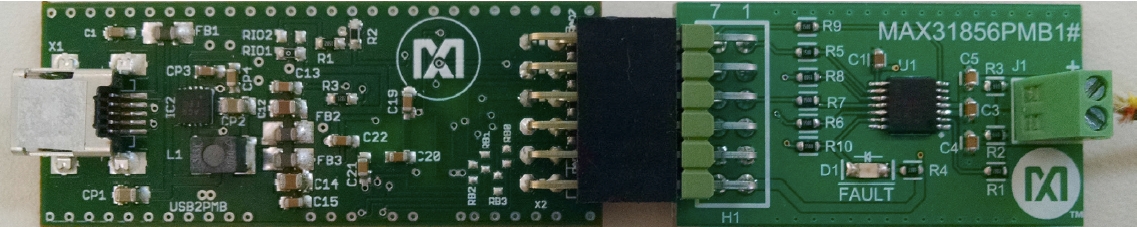

评估板图片
评估板介绍

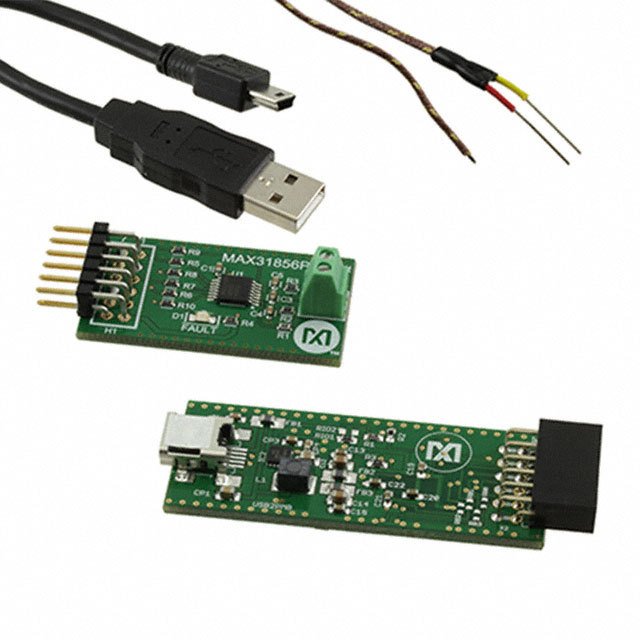

+ MAX31856评估系统(EV system)提供评估MAX31856热电偶至数字输出转换器所必需的硬件。 + 评估系统包括MAX31856PMB1外设模块,带有兼容Pmod™的连接器,用于SPI通信。系统也包括USB2PMB1适配器电路板,通过软件控制,与检测温度的K型热电偶进行通信。允许使用用户提供的热电偶,以评估其它类型的热电偶(J、N、R、S、T、E和B)。
